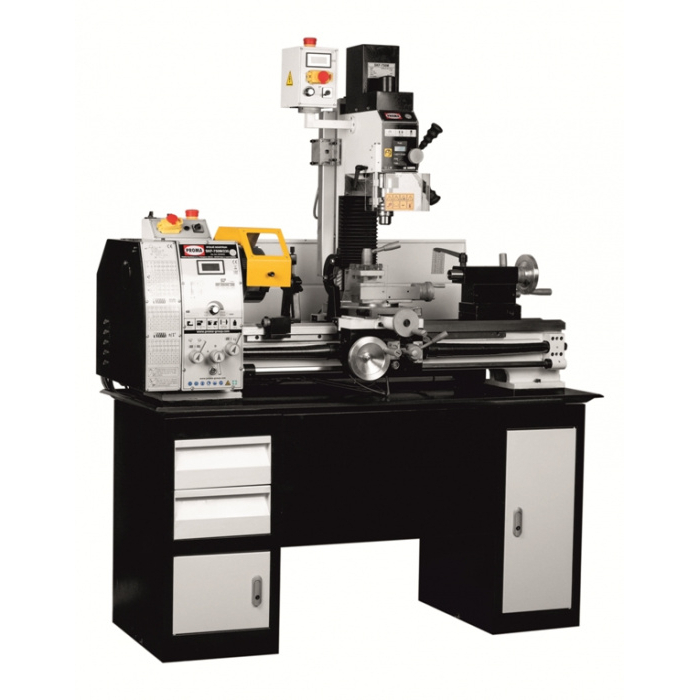

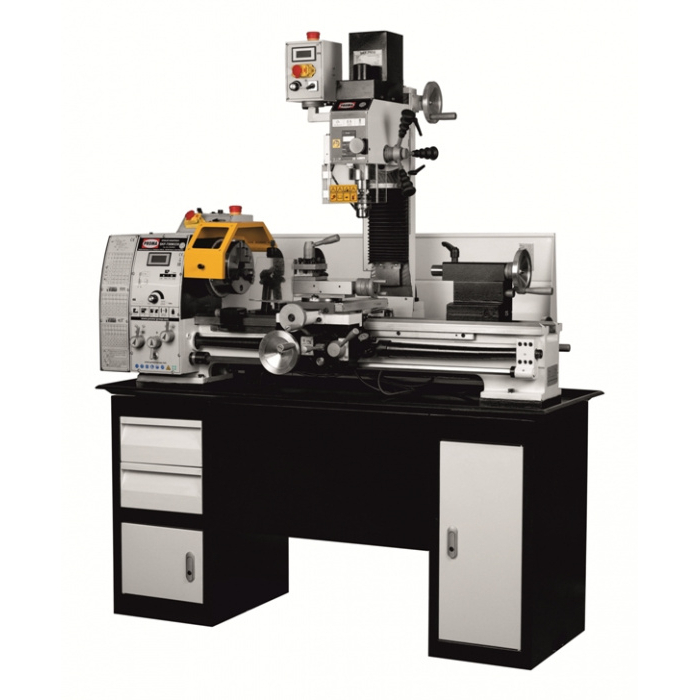

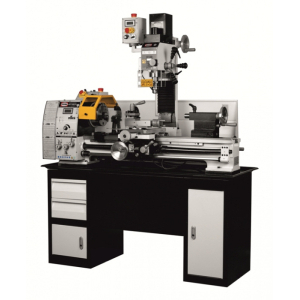

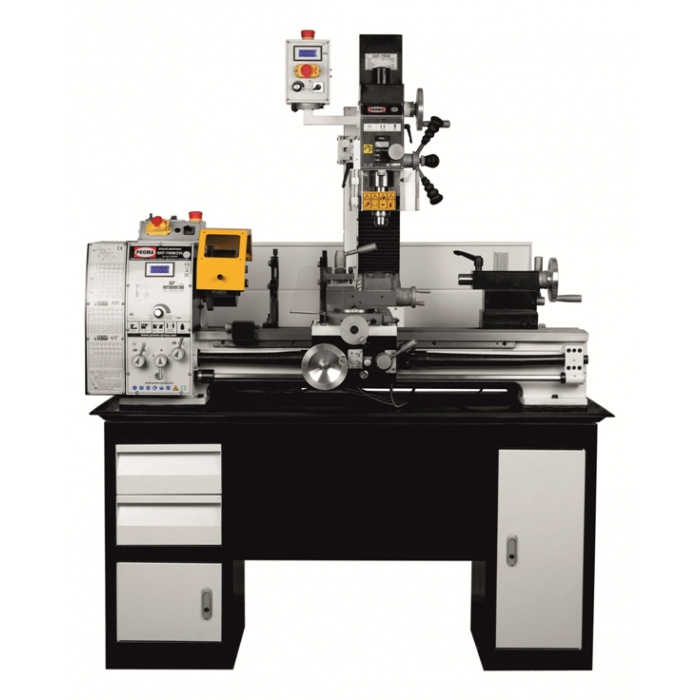

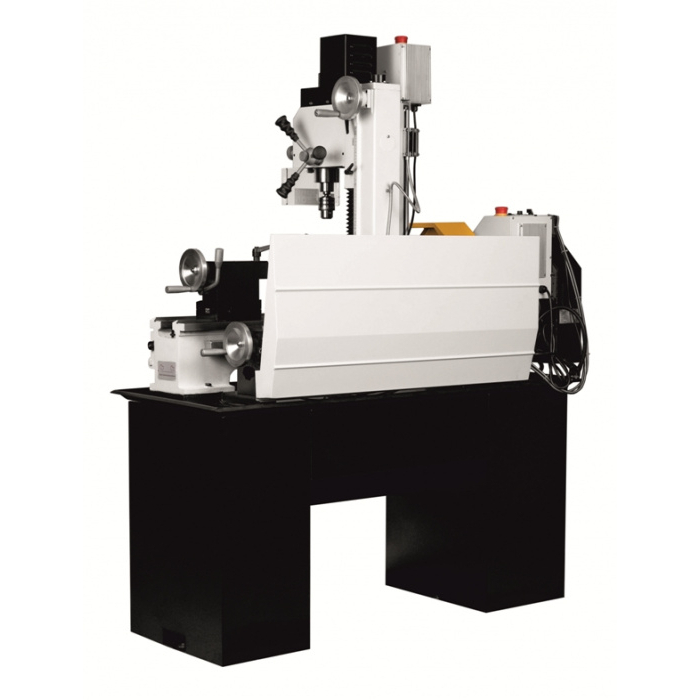

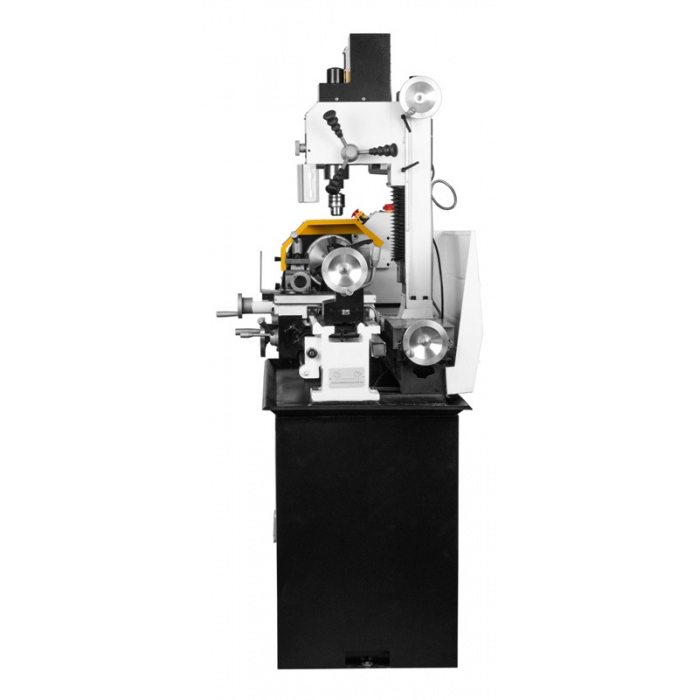

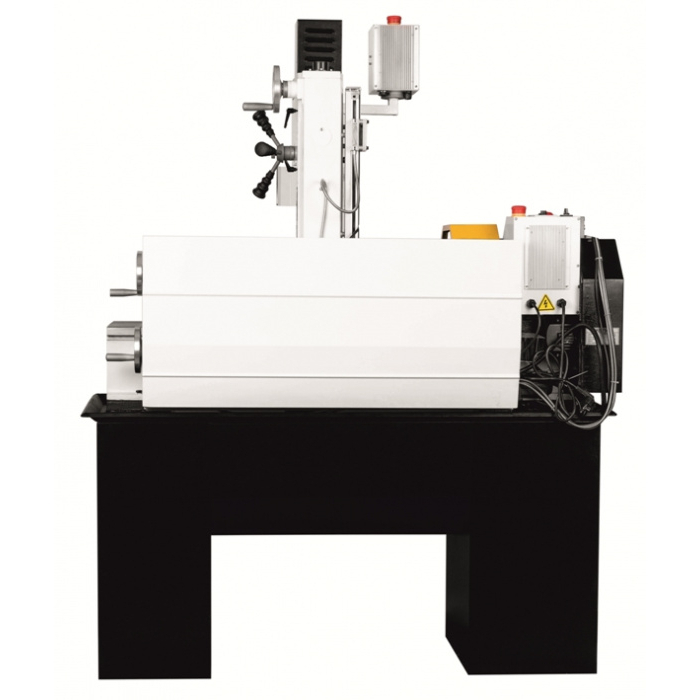

PROMA SKF-750M spojuje soustružení, frézování a vrtání v jednom stroji. Uplatní se v zámečnických a údržbářských dílnách i při odborné výuce, kde potřebujete obrábět různé součásti a účelně využít pracovní prostor. Soustružnická část nabízí točný průměr nad ložem 290 mm, nad suportem 170 mm a točnou délku 750 mm.
Hlavním přínosem této konstrukce je frézovací zařízení pojízdné podél lože soustruhu. Jeho polohu můžete přizpůsobit místu obrábění a pracovat také na dílci upnutém v ose soustruhu. Na jednom pracovišti tak připravíte rotační součást a navážete například vrtáním nebo frézováním drážky.
Obě části stroje jsou napájené napětím 230 V. Soustruh má příkon 1 500 W a frézovací zařízení 1 100 W. Plynulá regulace a digitální zobrazení otáček usnadňují nastavení pracovních podmínek při změně nástroje nebo obráběné součásti.
Soustružení s podélným i příčným strojním posuvem

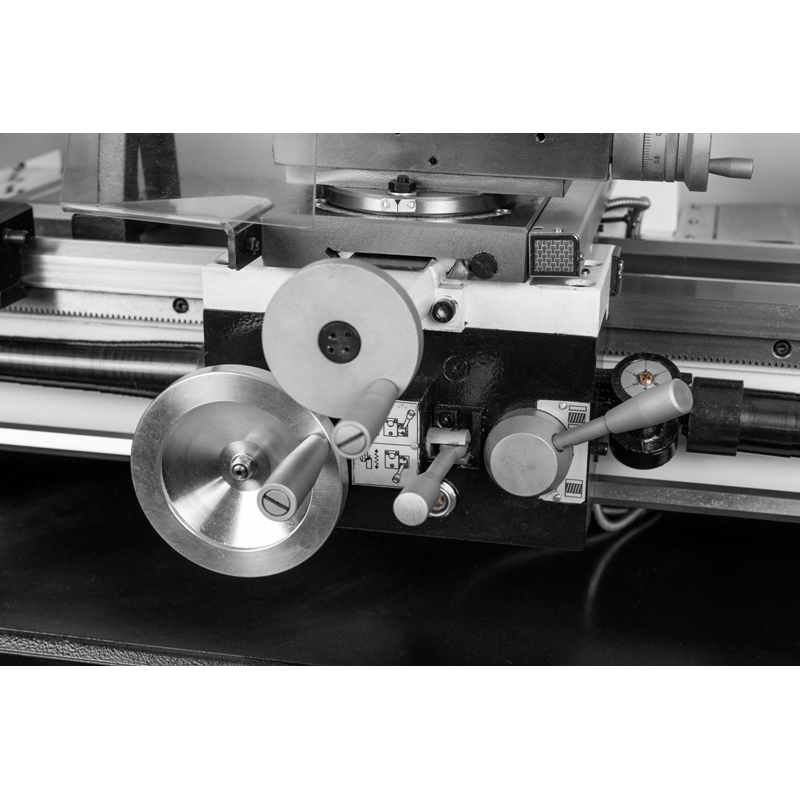

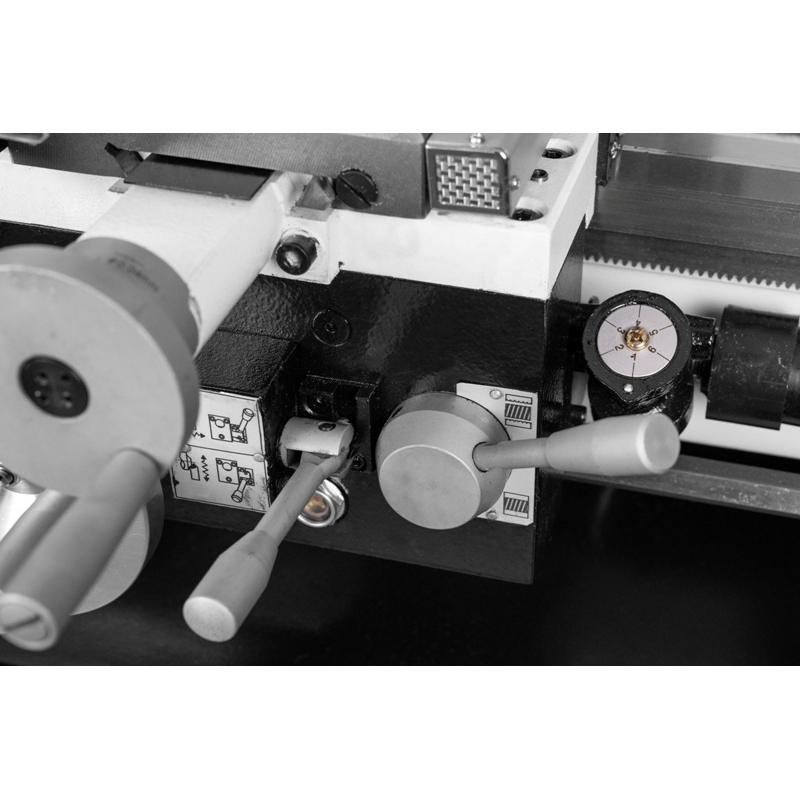

SKF-750M je vybavený automatickým podélným i příčným posuvem. Podélný posuv využijete při obrábění podél osy dílce, příčný při odpovídajících operacích napříč touto osou. Při opakovaných průchodech nemusíte příslušný pohyb zajišťovat pouze ručním otáčením ovládacího kola.

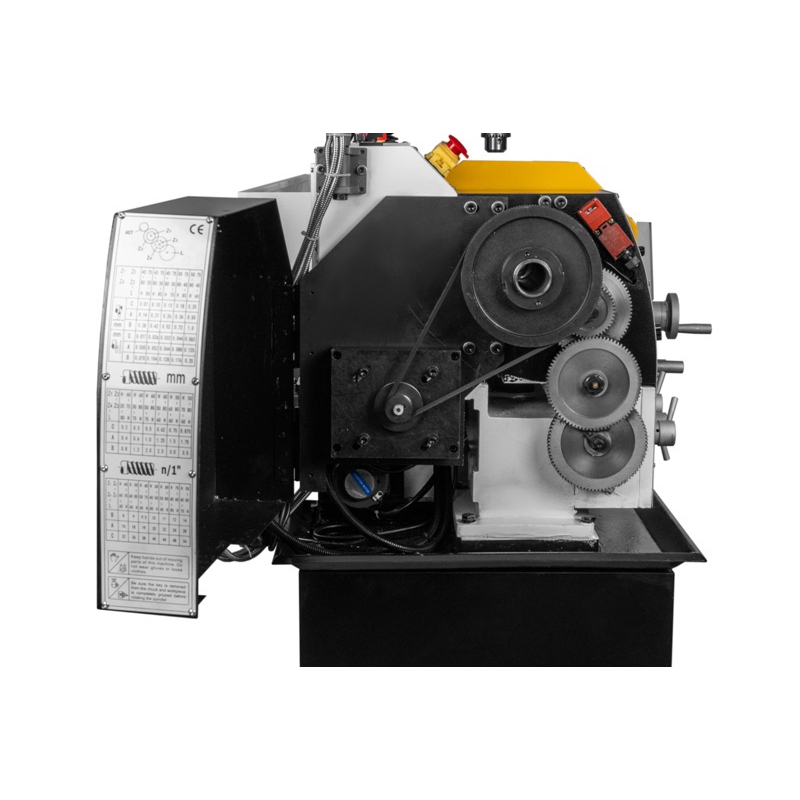

Pro řezání závitů slouží převody a dodávaná výměnná kola. Stroj umožňuje vytvářet metrické závity v rozsahu stoupání 0,2–3,5 mm a palcové závity v rozsahu 8–56 závitů na palec. Převodová skříň pro posuvy a závity pracuje v olejové lázni.

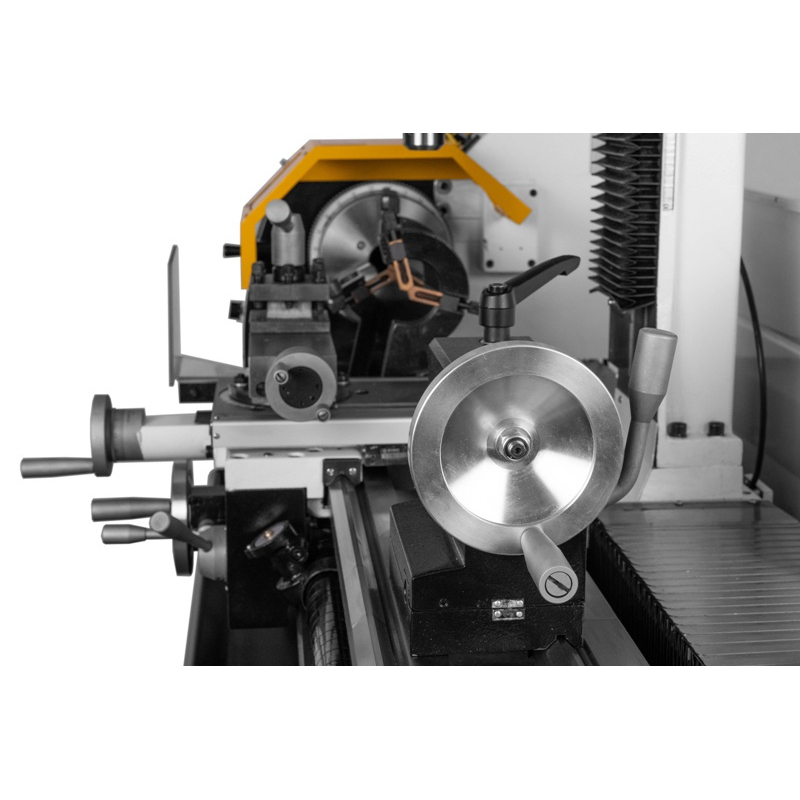

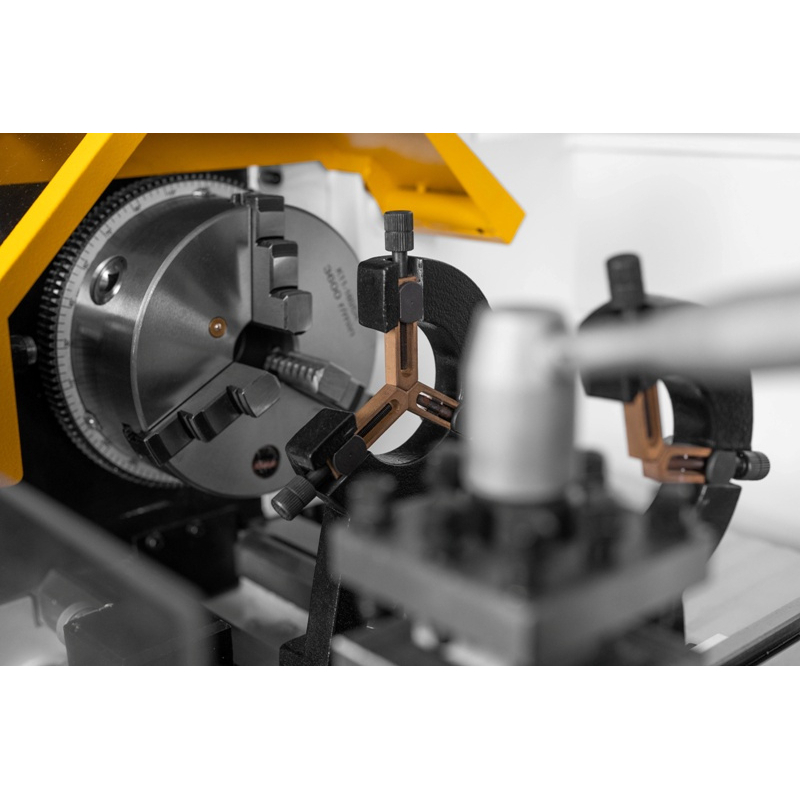

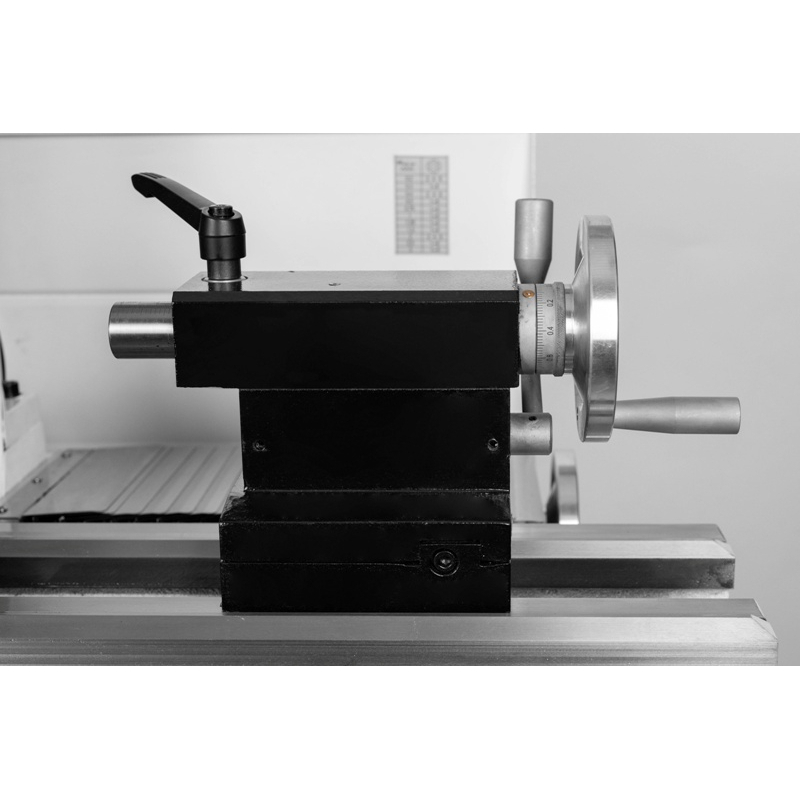

Tříčelisťové sklíčidlo má průměr 160 mm a dodává se s vnitřními i vnějšími čelistmi. Průchod vřetena činí 38 mm. Při posuzování konkrétního obrobku počítejte také s místem pro upnutí, vyložení nástroje a případné podepření koníkem; samotná točná délka neurčuje využitelný prostor při každém uspořádání práce.
Pohyblivá frézovací hlava pro navazující operace

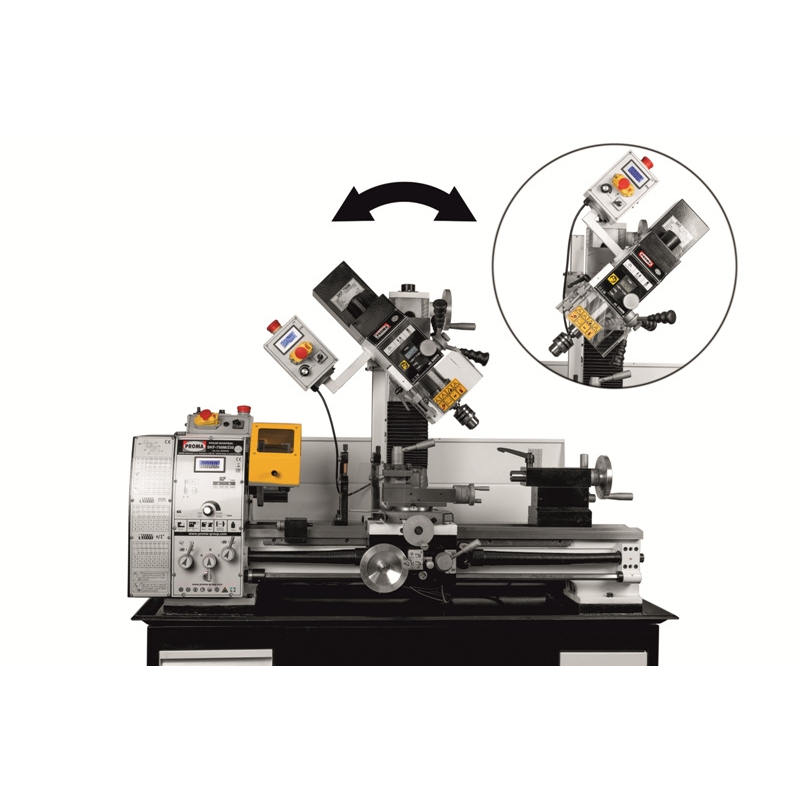

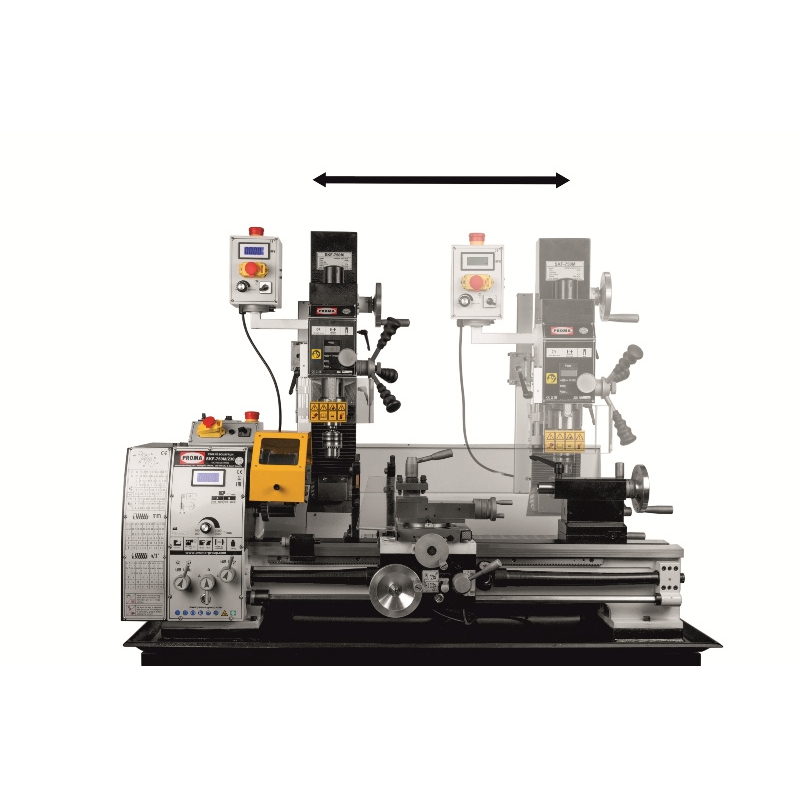

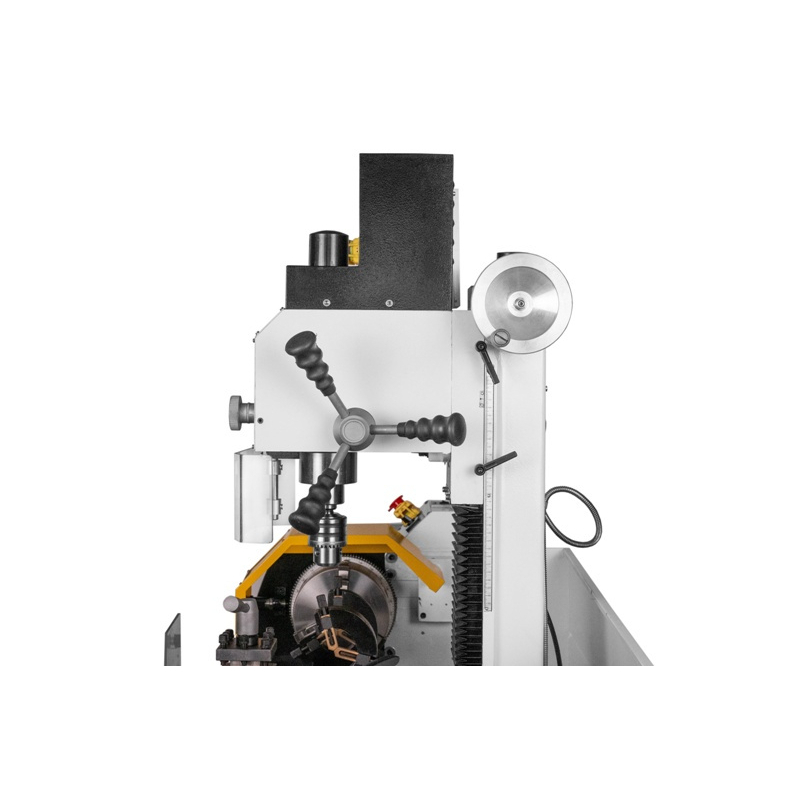

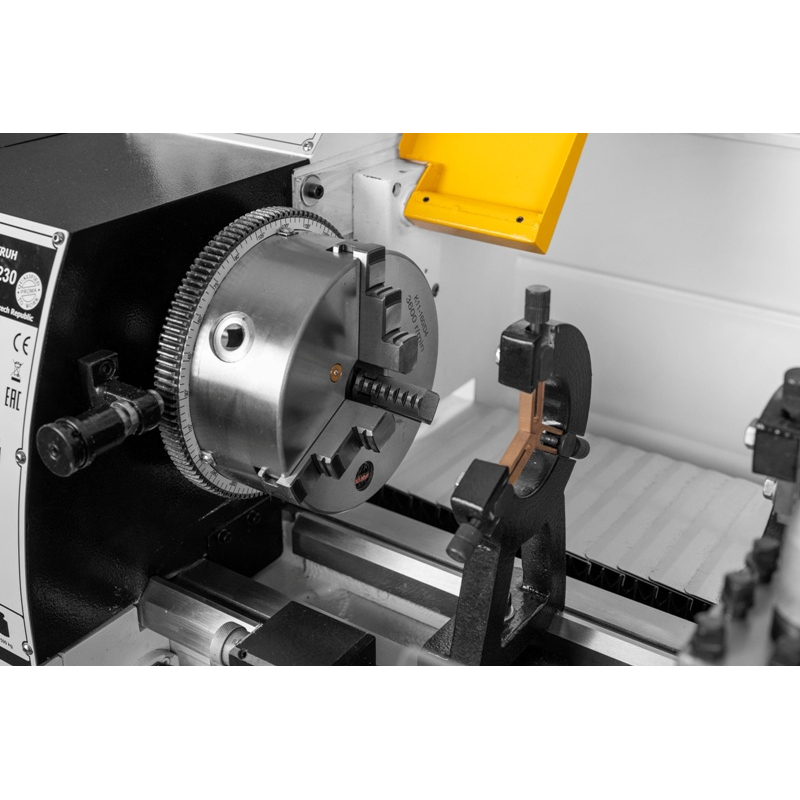

Frézovací zařízení můžete přemístit podél lože a hlavu naklápět na obě strany. Tato variabilita pomáhá přizpůsobit polohu nástroje obráběnému místu. V kombinaci s dělicím mechanismem soustružnického vřetena lze připravovat také drážky v různých úhlových polohách obrobku.

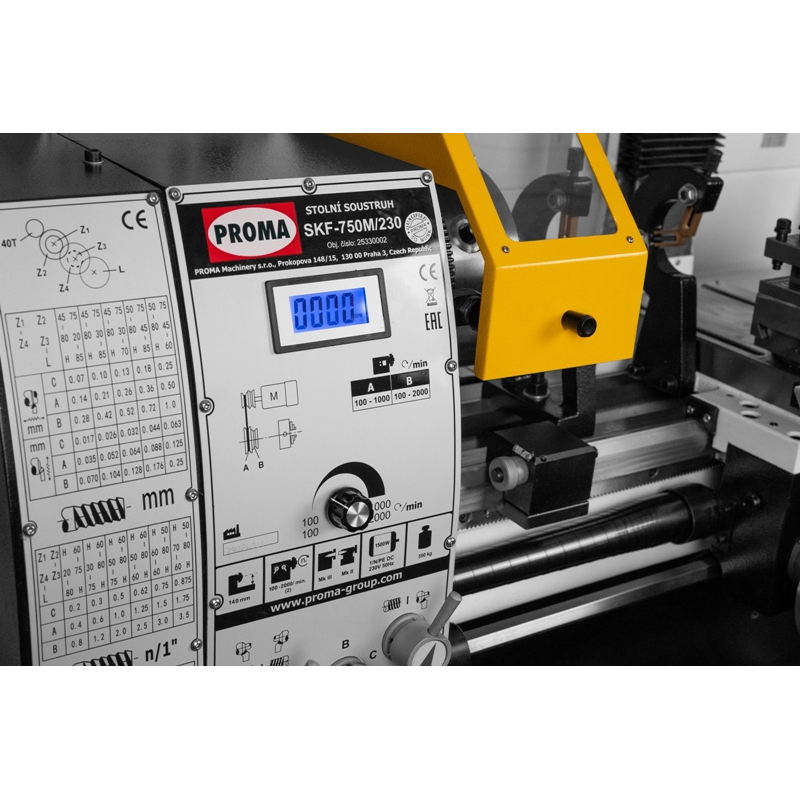

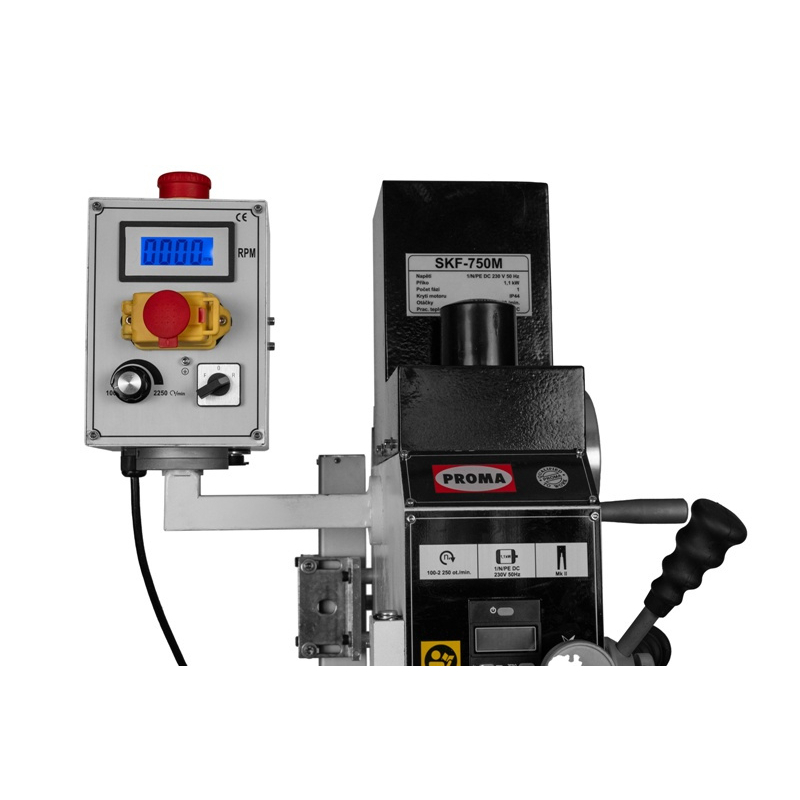

Pinola frézky má standardní i jemný posuv a digitální zobrazení svého zdvihu. Jemné ovládání využijete při postupném přibližování nástroje a nastavování hloubky. Samostatné ukazatele otáček soustruhu a frézky umožňují sledovat rychlost příslušného vřetena přímo při obsluze.
Konstrukce a výbava pro dílenskou práci

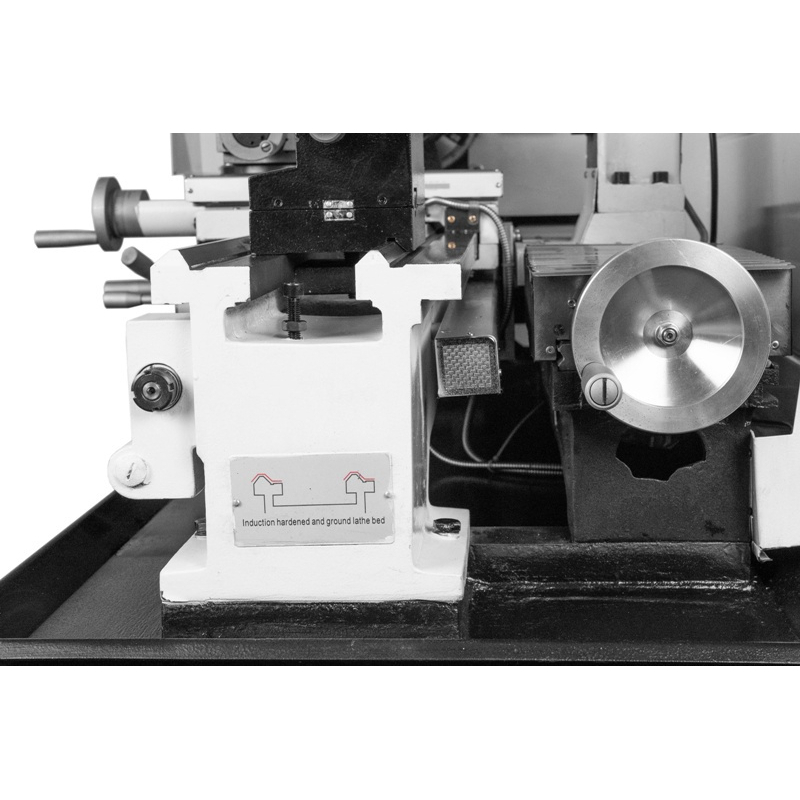

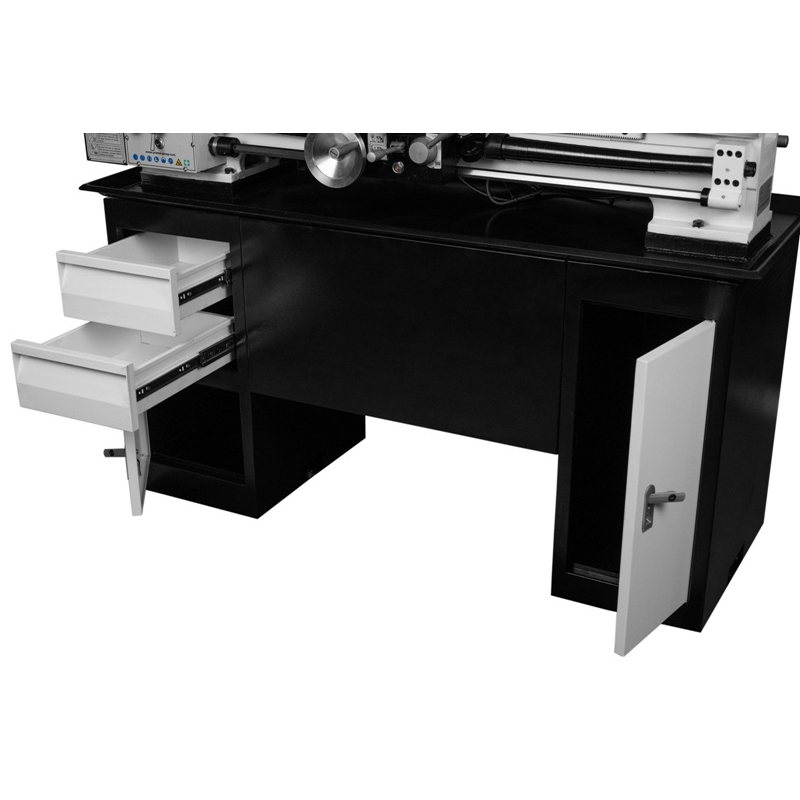

Základem stroje je broušené a kalené lože. Soustružnické vřeteno je uložené v kuželíkových ložiscích a lze je aretovat. Součástí sestavy je zesílený podstavec s nivelačními prvky a přepravními kolečky, který poskytuje vlastní základnu pro instalaci stroje.
- Tři obráběcí funkce na jednom pracovišti pro výrobu a opravy různorodých součástí.
- Pojízdné frézovací zařízení pro přizpůsobení polohy hlavy podél lože.
- Podélný a příčný strojní posuv pro pohodlnější vedení příslušných soustružnických operací.
- Plynulá regulace otáček obou vřeten s digitálním zobrazením.

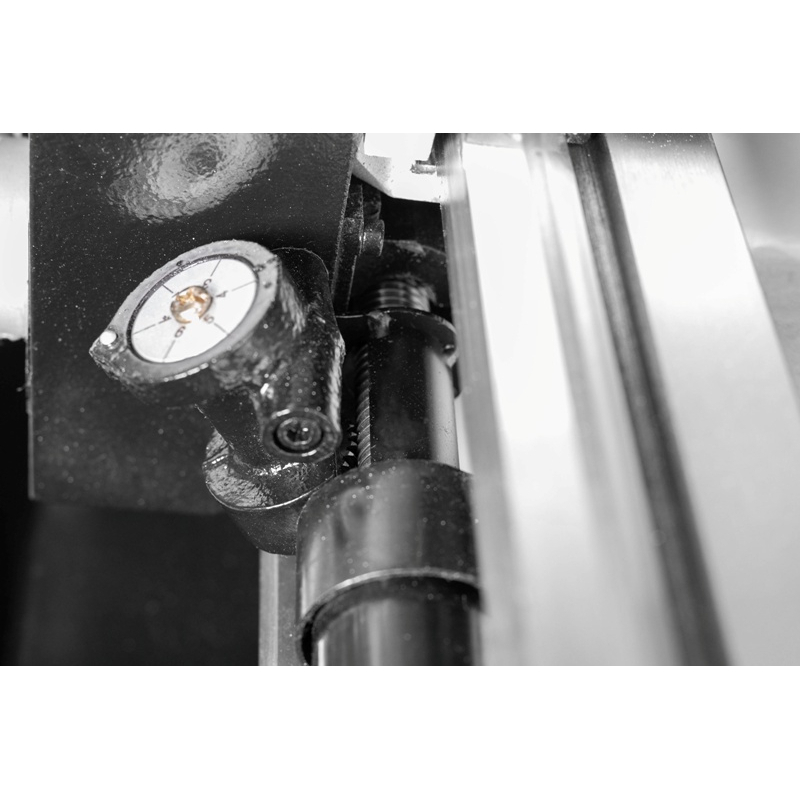

- Mikrometrický podélný doraz pro nastavování opakované pracovní polohy.

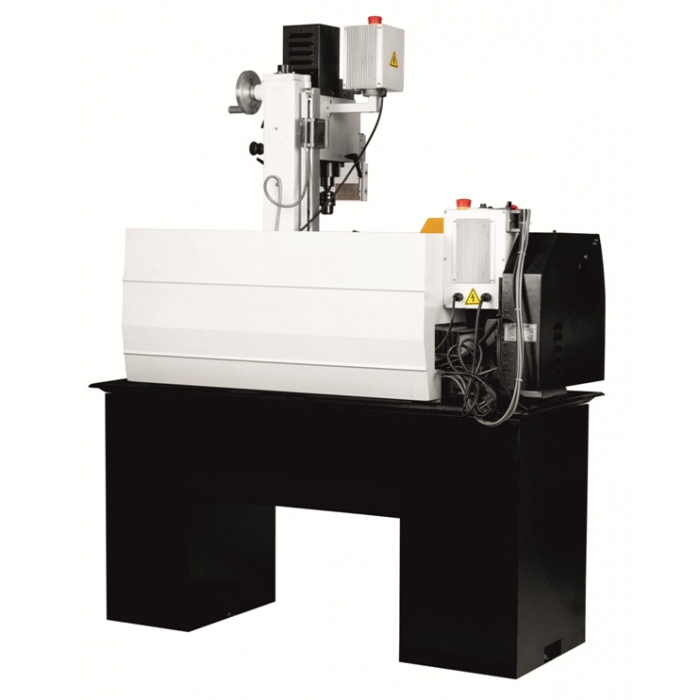

Pracovní prostor doplňuje kryt sklíčidla, zadní kryt proti ostřiku a vana na třísky. Stroj má tlačítko nouzového zastavení a bezpečnostní spínače pod ochrannými kryty. Před umístěním připravte přístup pro obsluhu, manipulaci s obrobky a čištění pracovního prostoru.

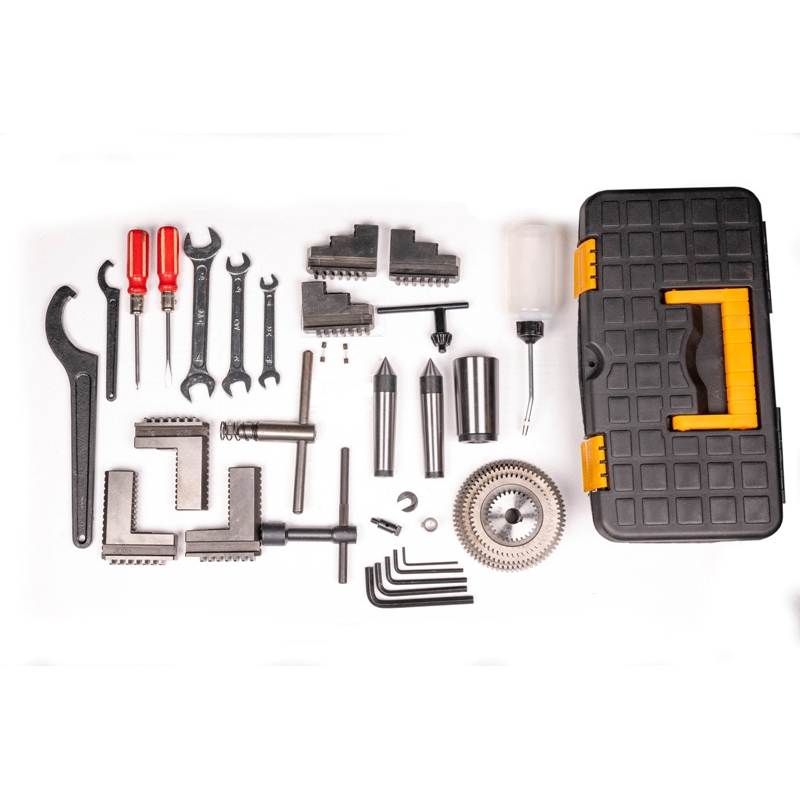

Obsah dodávky
Dodávka zahrnuje soustruh s pohyblivým frézovacím zařízením a následující výbavu:
- Podstavec.
- Tříčelisťové sklíčidlo o průměru 160 mm s vnitřními a vnějšími čelistmi.
- Pevné středicí hroty a výměnná kola pro řezání závitů.

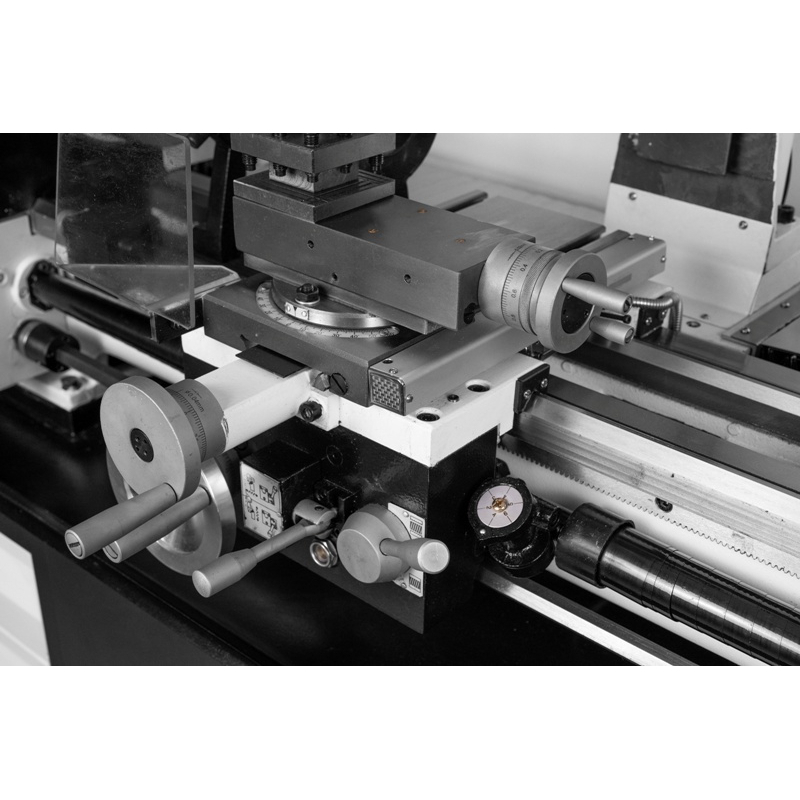

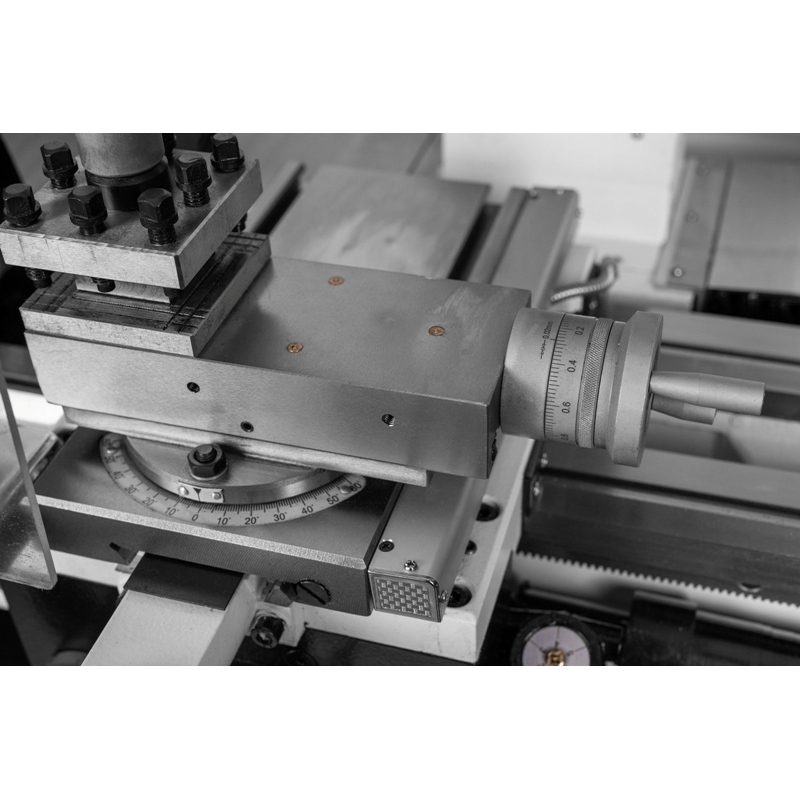

- Čtyřstrannou otočnou nožovou hlavu a mikrometrický podélný doraz.
- Zadní kryt proti ostřiku, kryt sklíčidla a vanu na třísky.
- Montážní a obslužné nářadí v kufru.

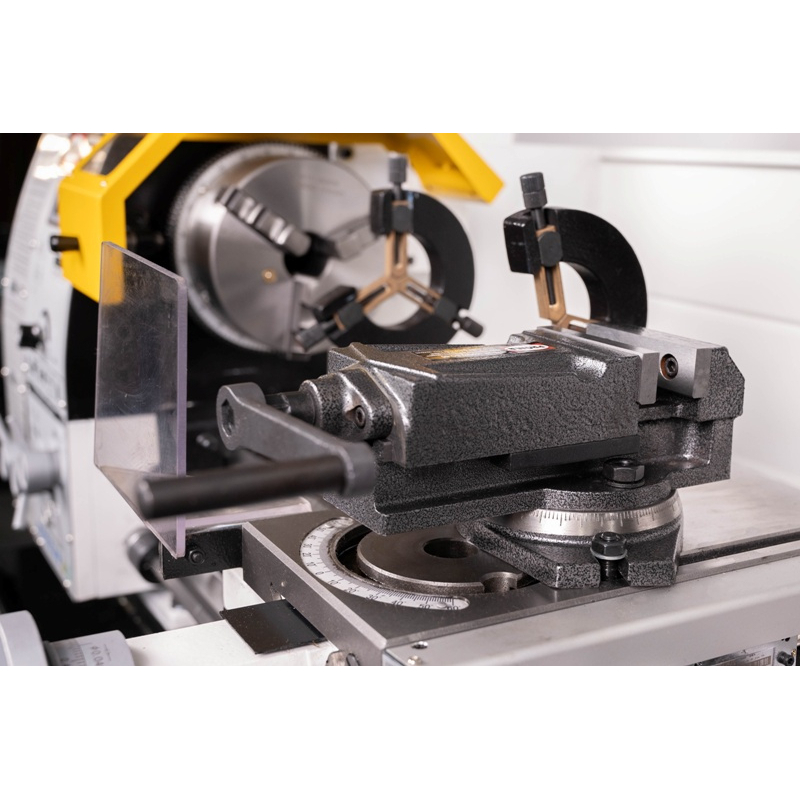

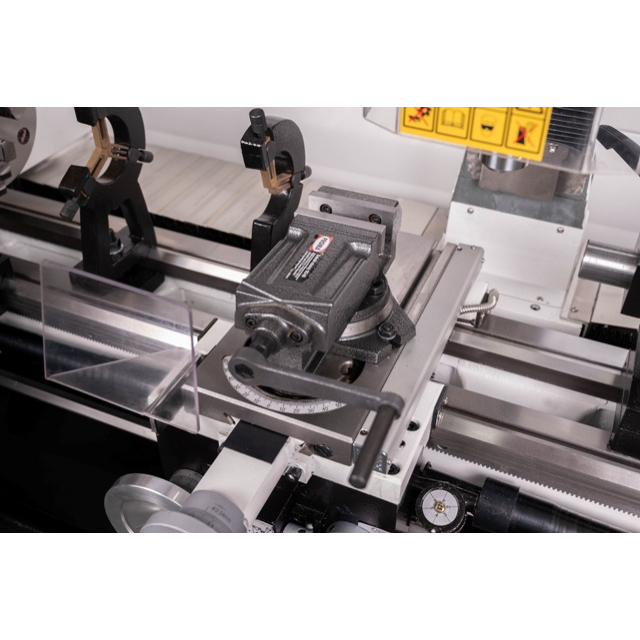

Stroj je vybaven digitálním zobrazením otáček obou vřeten a zdvihu pinoly frézky. Soustružnické nože, frézy, kleštinové upínače a strojní svěrák představují volitelné příslušenství objednávané samostatně podle plánovaných operací.
Technické parametry
| Napájení soustruhu / frézky | 230 V / 230 V |
|---|---|
| Příkon soustruhu S1 100 % | 1 500 W |
| Příkon frézky S1 100 % | 1 100 W |
| Točný průměr nad ložem / nad suportem | 290 mm / 170 mm |
| Točná délka | 750 mm |
| Průměr sklíčidla | 160 mm |
| Průchod vřetena soustruhu | 38 mm |
| Kužel vřetena soustruhu / pinoly koníku | Morse 5 / Morse 3 |
| Stoupání metrických závitů | 0,2–3,5 mm |
| Palcové závity | 8–56 závitů na palec (TPI) |
| Automatický podélný posuv | 0,07–0,4 mm/ot. |
| Automatický příčný posuv | 0,02–0,28 mm/ot. |
| Maximální posuv suportu | 750 mm |
| Maximální posuv příčného suportu / nožových saní | 140 mm / 80 mm |
| Šířka lože | 180 mm |
| Maximální průměr vrtání frézovacím zařízením | 20 mm |
| Maximální průměr čelní / stopkové frézy | 63 mm / 16 mm |
| Kužel vřetena frézky | Morse 2 |
| Zdvih pinoly frézky | 50 mm |
| Náklon frézovací hlavy | ±90° |
| Maximální vzdálenost vřetena frézky od stolu | 375 mm |
| Maximální vzdálenost vřetena frézky od sloupu | 185 mm |
Zobrazit další parametry Skrýt další parametry
Další možnosti najdete v kategorii kombinované soustruhy s frézkou. Prohlédněte si také další stroje značky PROMA. S porovnáním pracovních rozsahů a výbavy vám pomůže poradenský článek Jak vybrat soustruh.
Časté dotazy
Lze frézovat dílec upnutý v soustruhu?
Ano. Pohyblivé frézovací zařízení umožňuje obrábět také materiál v ose soustruhu. Proveditelnost konkrétní operace závisí na přístupu nástroje a vhodném upnutí dílce.
Má soustruh automatický posuv v obou směrech?
Ano, je vybavený podélným i příčným strojním posuvem. Podélný má rozsah 0,07–0,4 mm/ot., příčný 0,02–0,28 mm/ot.
Je podstavec a sklíčidlo součástí dodávky?
Ano. Součástí dodávky je podstavec i tříčelisťové sklíčidlo o průměru 160 mm s vnitřními a vnějšími čelistmi.
Co zobrazují digitální ukazatele?
Zobrazují otáčky soustružnického a frézovacího vřetena a zdvih pinoly frézky. Ukazatel otáček slouží ke sledování rychlosti vřetena, ukazatel zdvihu k orientaci v pohybu pinoly.
