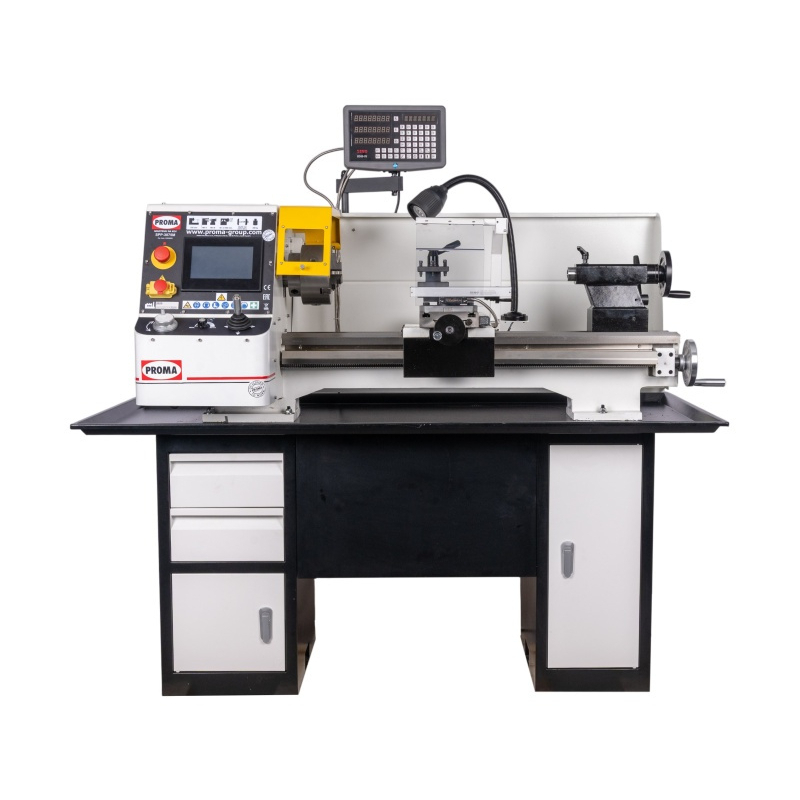

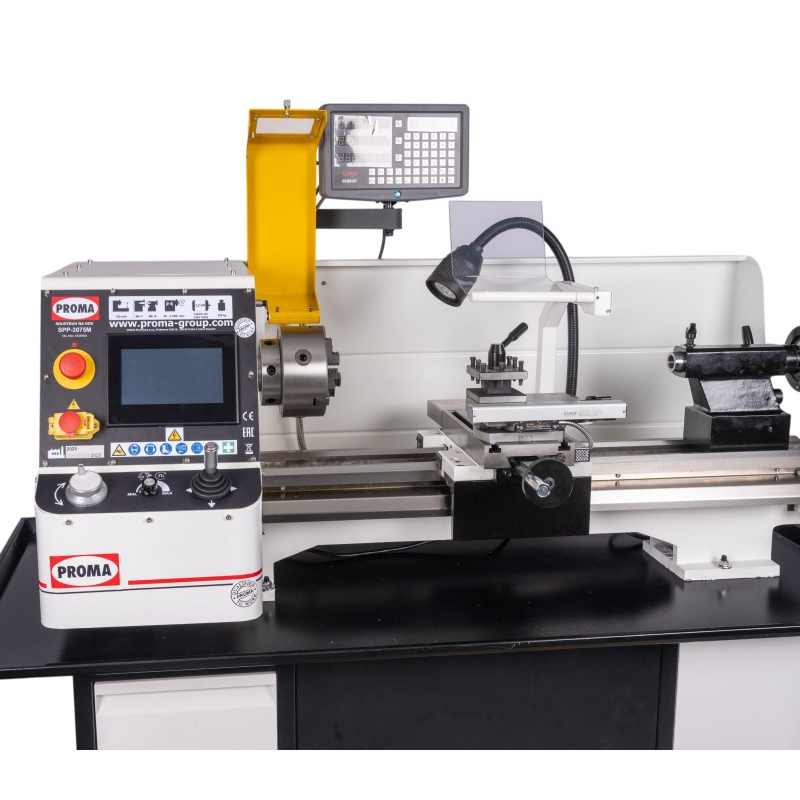

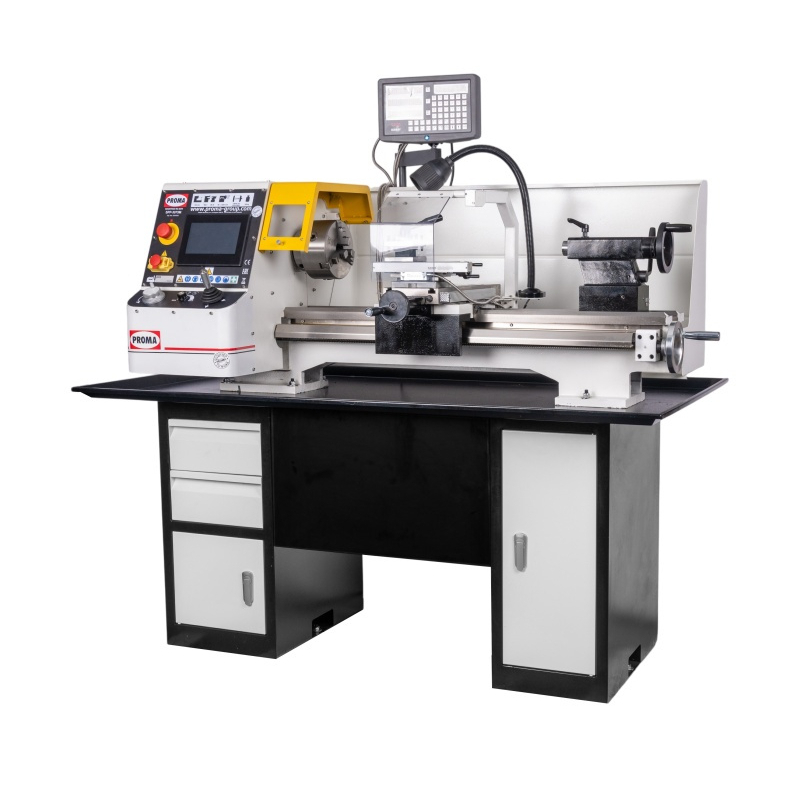

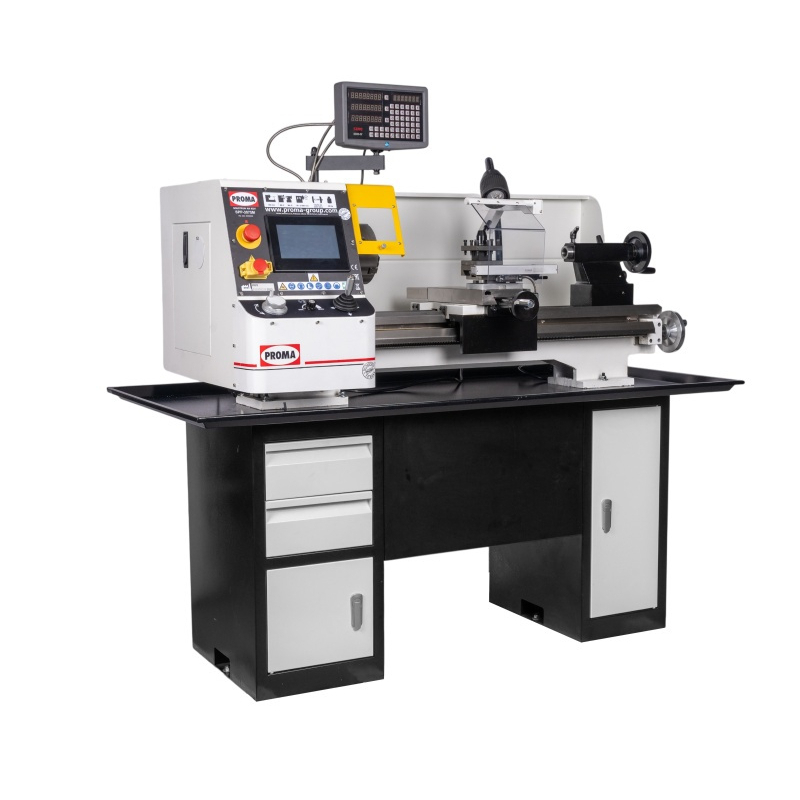

SPP-3075M/230 - Soustruh na kov poloautomatický s digitálním odměřováním a osvětlením

SPP-3075M/230 je elektronicky řízený soustruh pro dílny a školy, které potřebují vedle běžného soustružení také opakovat předem nastavené operace. Nabízí točný průměr nad ložem 300 mm, točnou délku 750 mm a napájení 230 V. Dodává se včetně podstavce, takže tvoří samostatné dílenské pracoviště.

Hlavním přínosem je možnost nastavit obráběcí operaci a počet jejího opakování prostřednictvím dotykového displeje. Při malosériové výrobě tak můžete využít řízený průběh vybraných pohybů místo opakovaného ručního vedení každého záběru. Digitální odměřování pomáhá sledovat polohu při obrábění a pracovní osvětlení zlepšuje přehled v prostoru nástroje.

Poloautomatické cykly pro opakovanou práci

Soustruh umožňuje automatické podélné i příčné obrábění a nabízí také cykly pro vnější a vnitřní závitování. Další funkce zahrnují soustružení vnitřních a vnějších kuželů, vnějšího rádiusu a úhlové dělení vřetena. Výbava proto dává smysl tam, kde se při výrobě dílců vracejí stejné tvary nebo pracovní kroky.

Pro menší výrobní dílnu je podstatné především snadnější opakování nastaveného postupu. Ve školním pracovišti lze na jednom stroji propojit výuku soustružení s prací s elektronicky řízenými operacemi. Dotykové ovládání poskytuje přímý přístup k nastavení cyklů; příprava nástroje, upnutí a kontrola hotového obrobku přitom zůstávají důležitou součástí práce.

Pracovní prostor pro různé způsoby upnutí

Točný průměr nad ložem činí 300 mm, zatímco nad suportem je k dispozici 190 mm. Při posuzování konkrétního dílce proto záleží i na tom, kudy bude nástroj procházet a jak bude obrobek upnutý. Samotný největší průměr nad ložem nevystihuje prostor pro každou operaci.

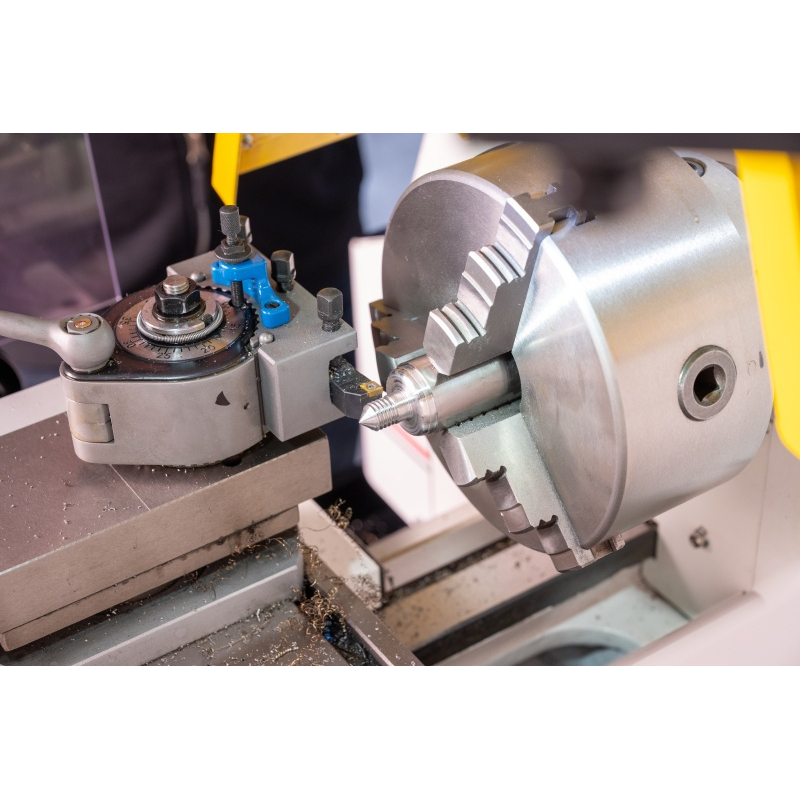

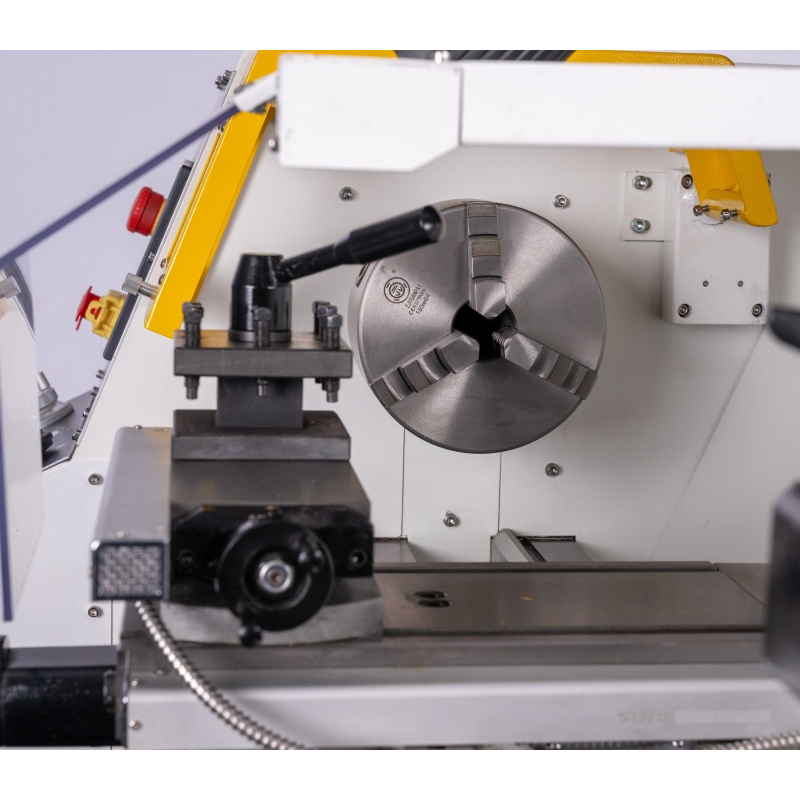

Součástí dodávky je tříčelisťové sklíčidlo o průměru 160 mm. Průchod vřetena 38 mm je důležitý při plánování práce s tyčovým materiálem. Točnou délku 750 mm posuzujte společně s upínací sestavou: sklíčidlo, nástroj nebo podepření obrobku mohou využitelný pracovní prostor zmenšit.

Plynulé otáčky a kuličkové šrouby suportů

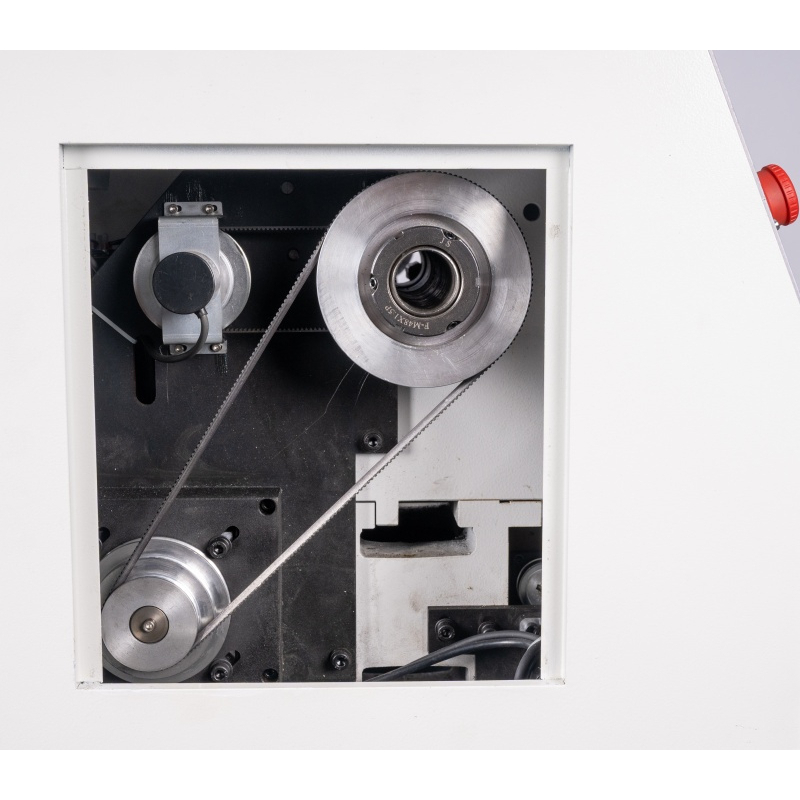

Pohon zajišťuje bezuhlíkový stejnosměrný motor. Otáčky vřetena lze plynule nastavovat v rozsahu 50–2 000 ot./min, což usnadňuje volbu rychlosti podle obráběného průměru a použitého nástroje. Příkon stroje je 2 200 W.

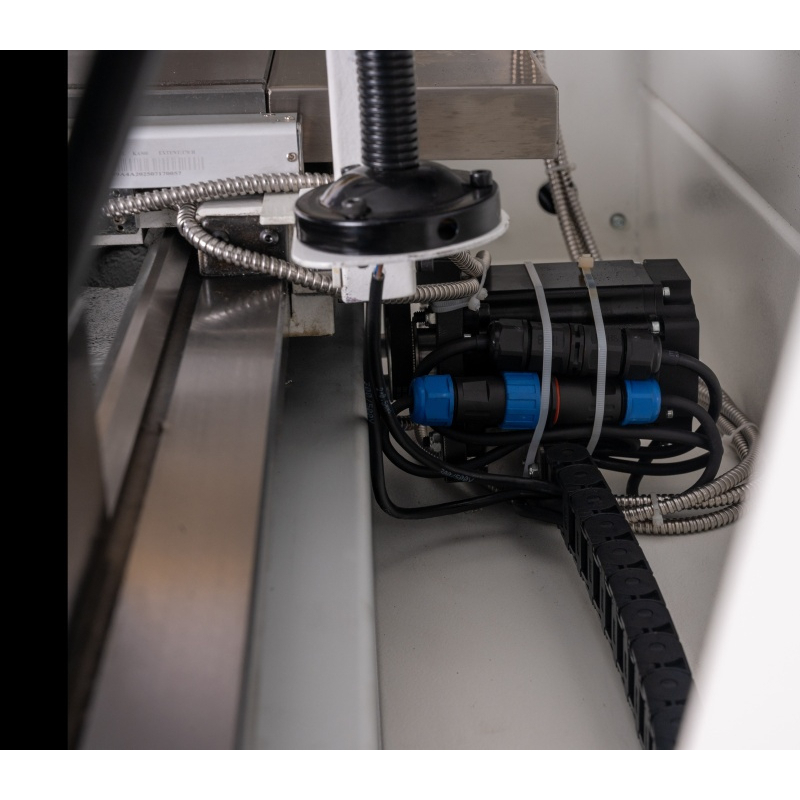

Podélný i příčný suport jsou vybaveny kuličkovými šrouby, které tvoří důležitou součást řízeného posuvu. Maximální pojezd podélného suportu dosahuje 750 mm, příčného suportu 95 mm a nožových saní 65 mm. Tyto rozsahy pomáhají posoudit, zda nástroj dosáhne do všech potřebných míst plánovaného obrobku.

Hlavní přínosy pro dílnu

• Nastavitelné opakování operací pro práci na menších sériích dílců.

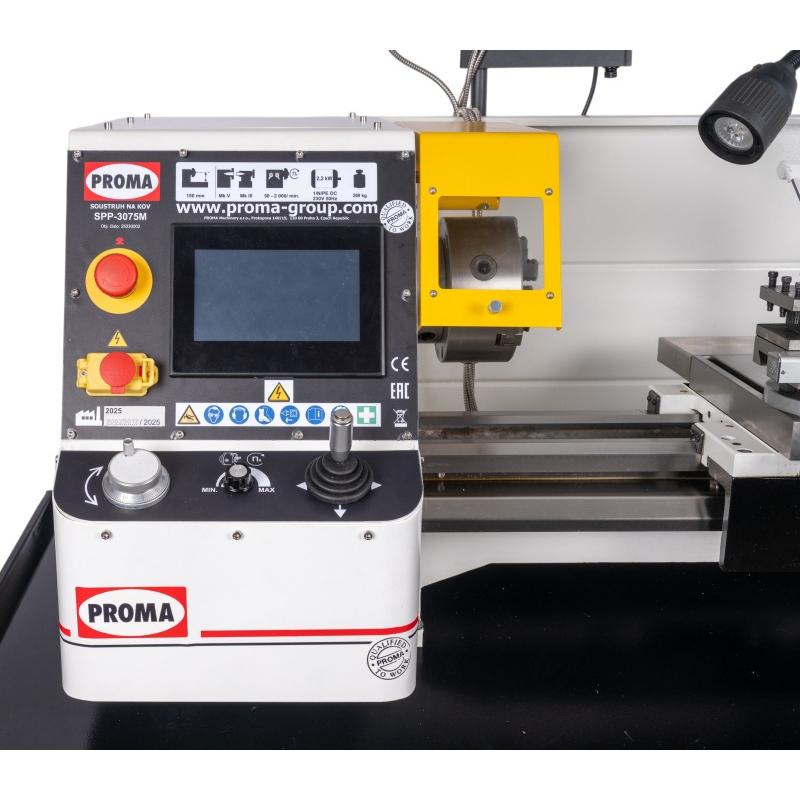

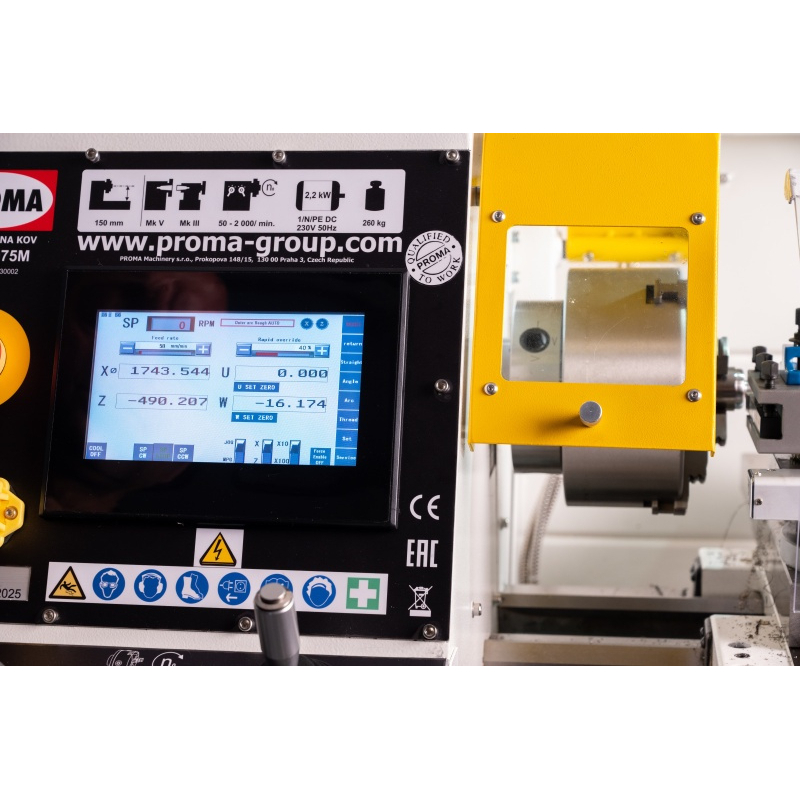

• Dotykový displej pro nastavení elektronicky řízených funkcí.
• Podélné i příčné automatické obrábění a další cykly pro závity, kužely a vnější rádiusy.

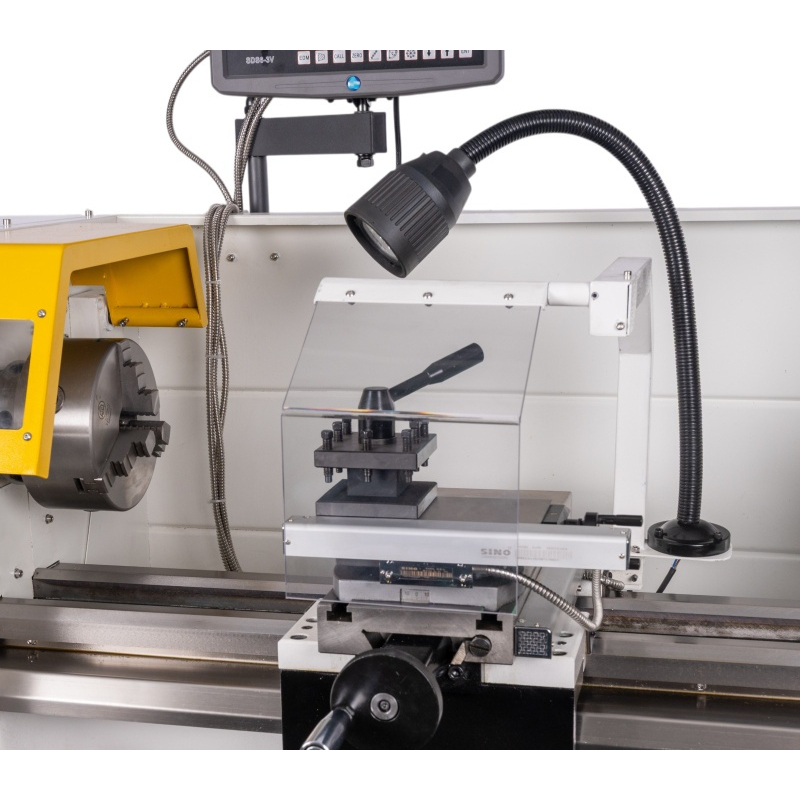

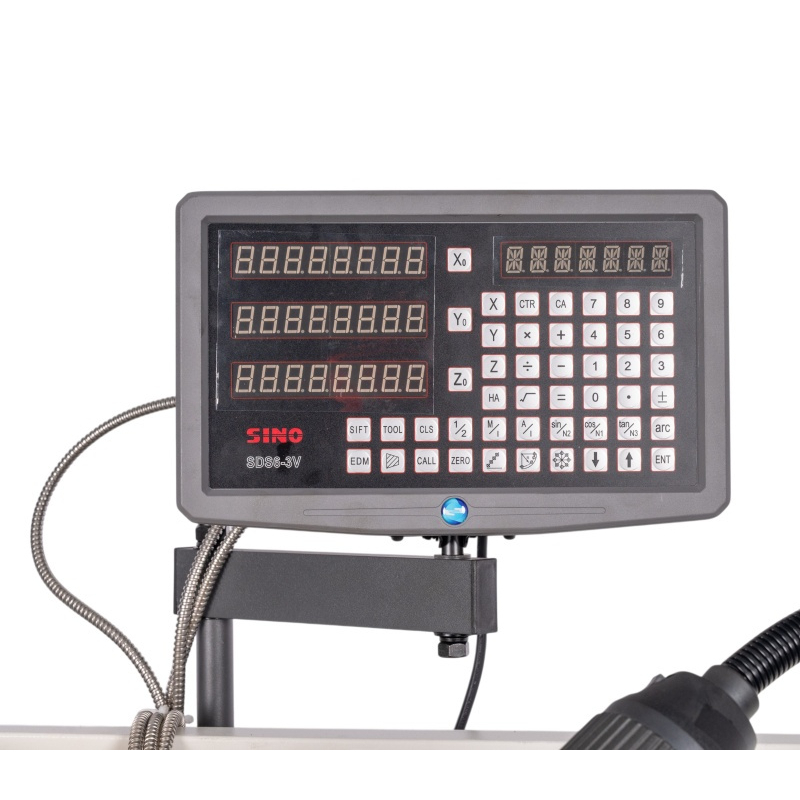

• Digitální odměřování a osvětlení pro lepší orientaci při práci.

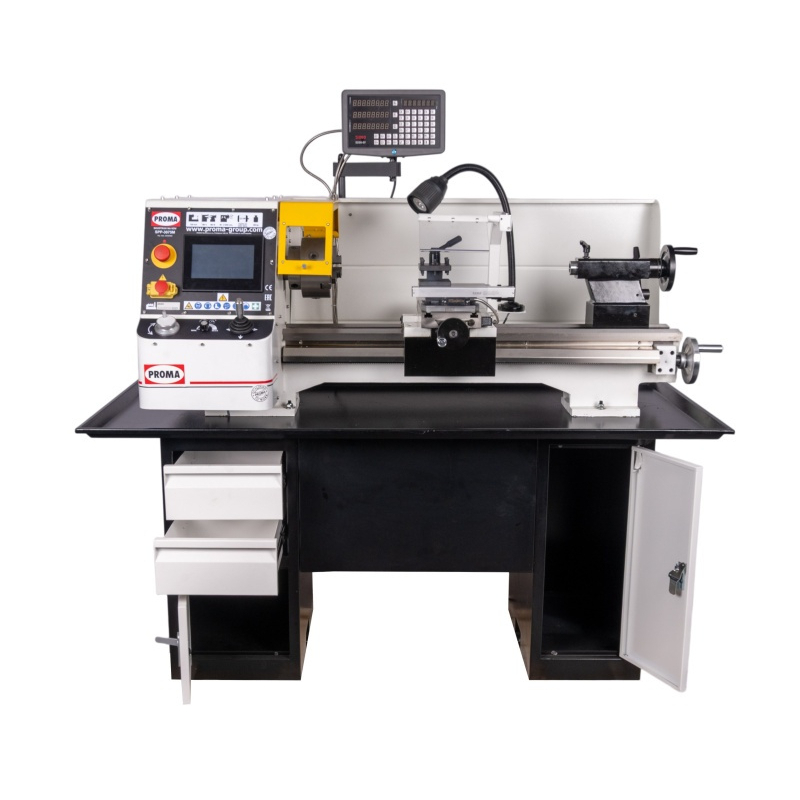

• Podstavec s vyrovnáním a aretací jako součást dodávané sestavy.

Obsah dodávky

Dodávka obsahuje soustruh SPP-3075M/230 a následující vybavení:

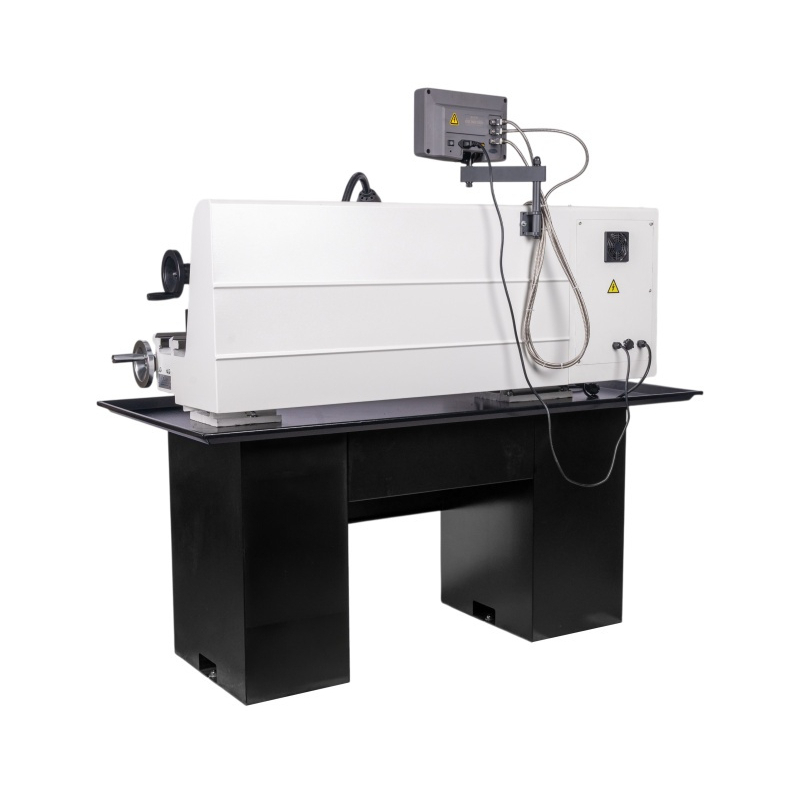

• podstavec,
• tříčelisťové sklíčidlo,

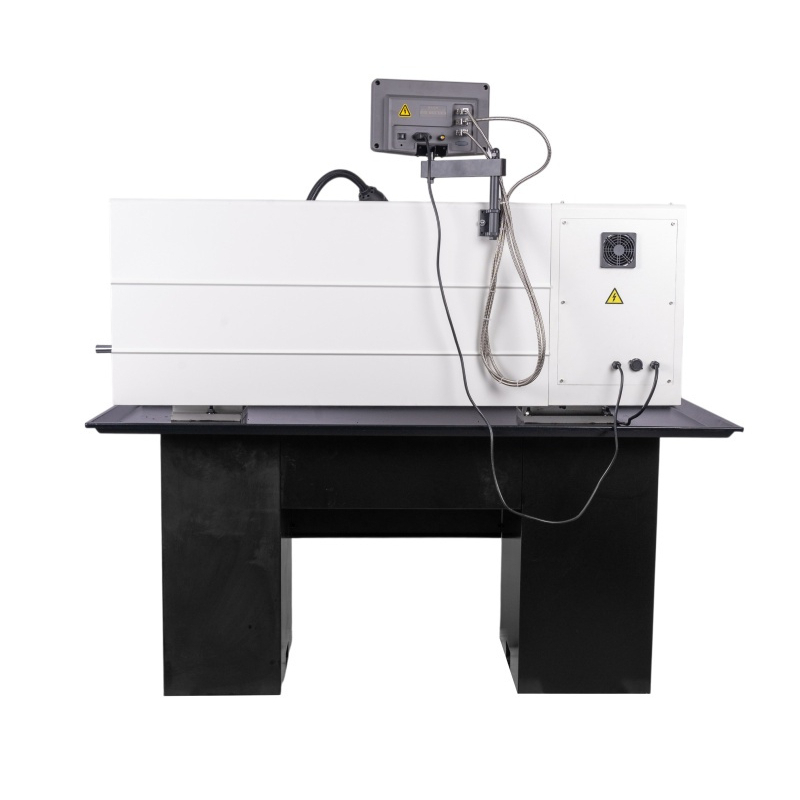

• zadní kryt,
• kryt sklíčidla,
• vanu na třísky,

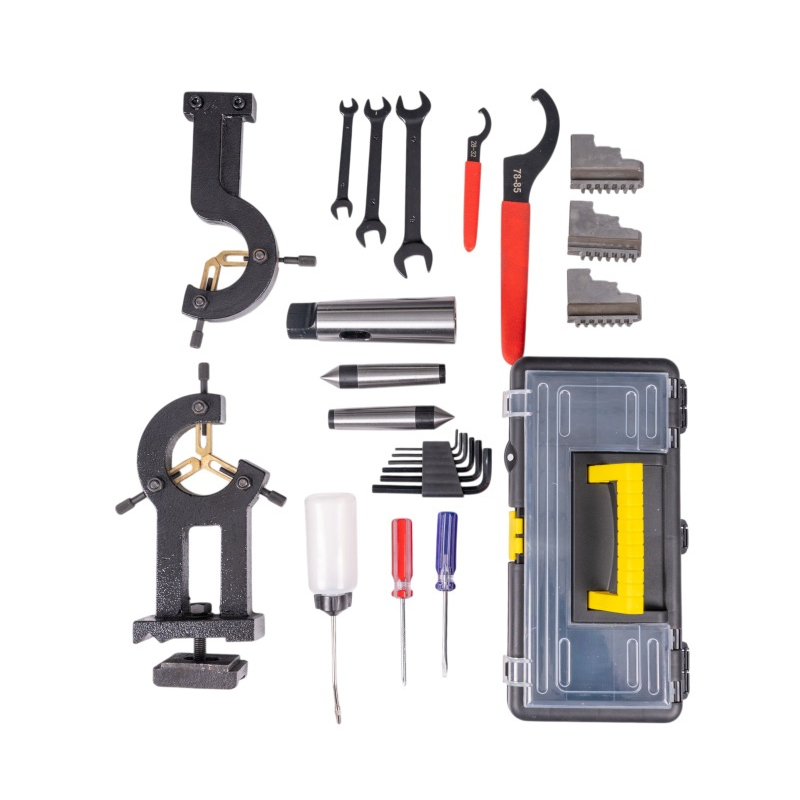

• montážní nářadí v kufru.

Co zohlednit při vybavení pracoviště

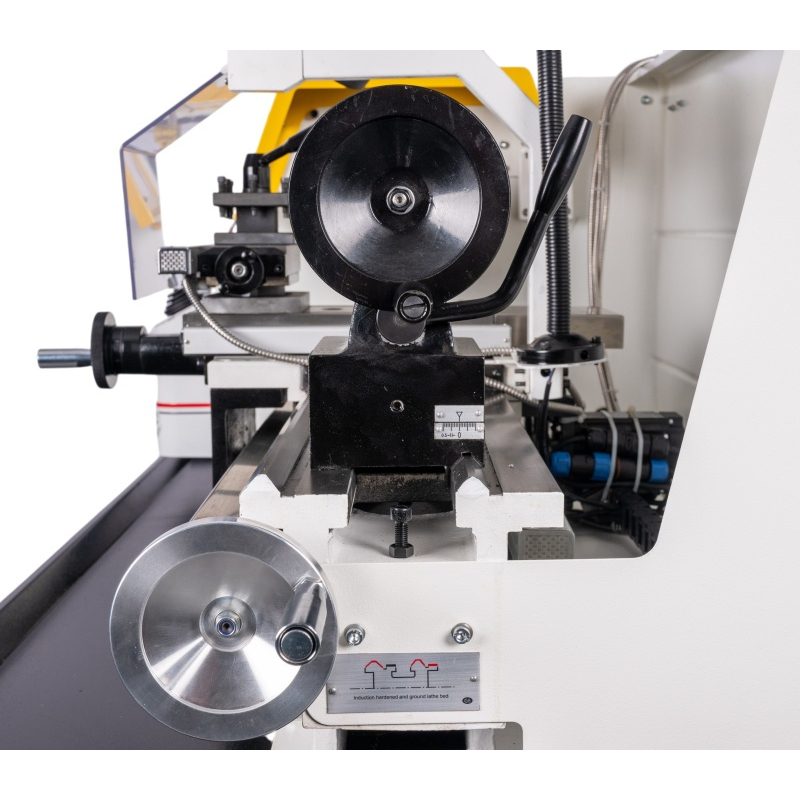

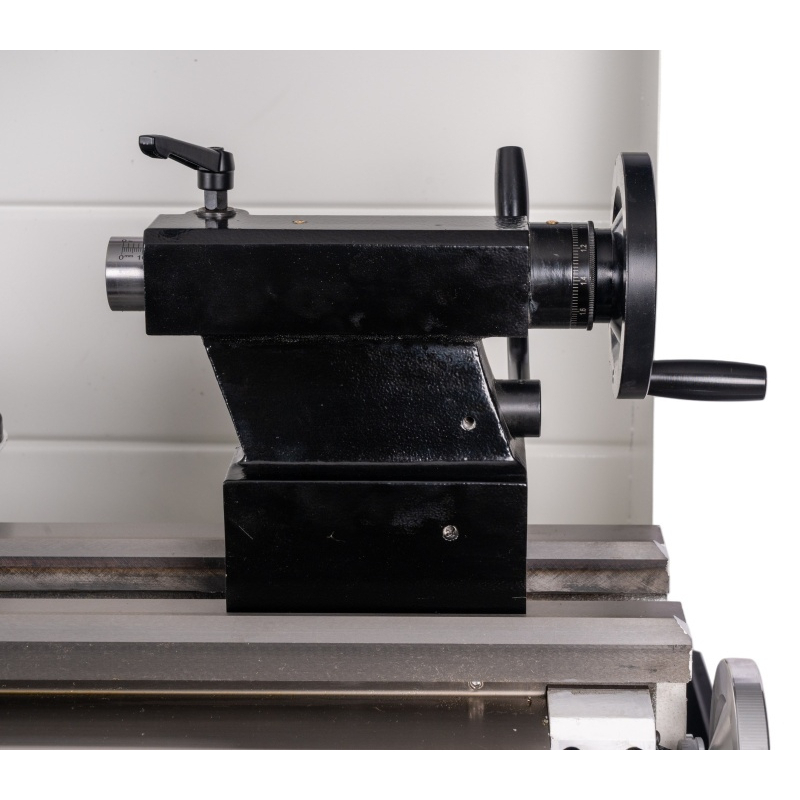

Podstavec je součástí sestavy a umožňuje nastavení roviny i aretaci. Při přípravě místa počítejte také s přístupem k ovládání, koníku a vaně na třísky. Napájení této varianty je 230 V; elektrické připojení a ustavení musí odpovídat požadavkům dokumentace stroje.

Pro konkrétní zakázky vybírejte nástroje a měřidla podle obráběných tvarů. Elektronické cykly pomáhají vést operaci, výsledný rozměr však stále ovlivňuje upnutí, nastavení nástroje a zvolené řezné podmínky. Před nákupem je proto užitečné porovnat pracovní rozsahy soustruhu s výkresem typického dílce.
