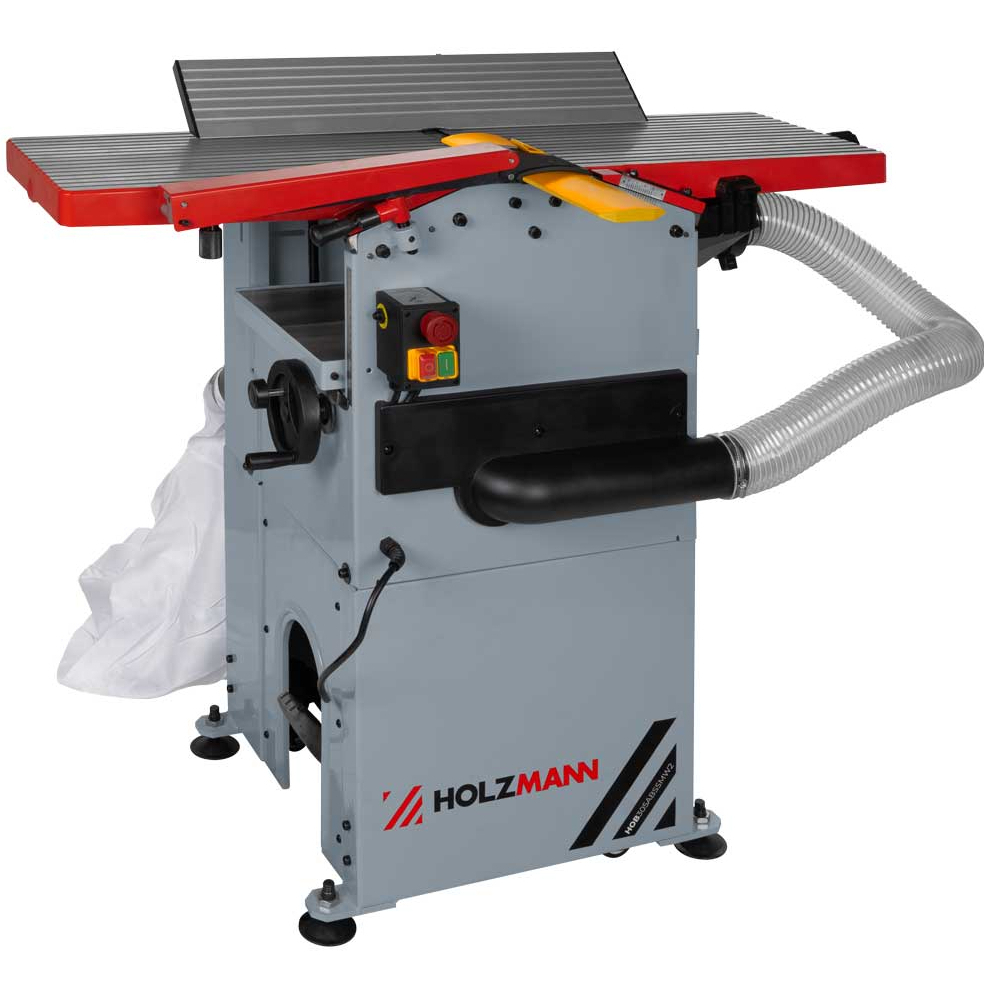

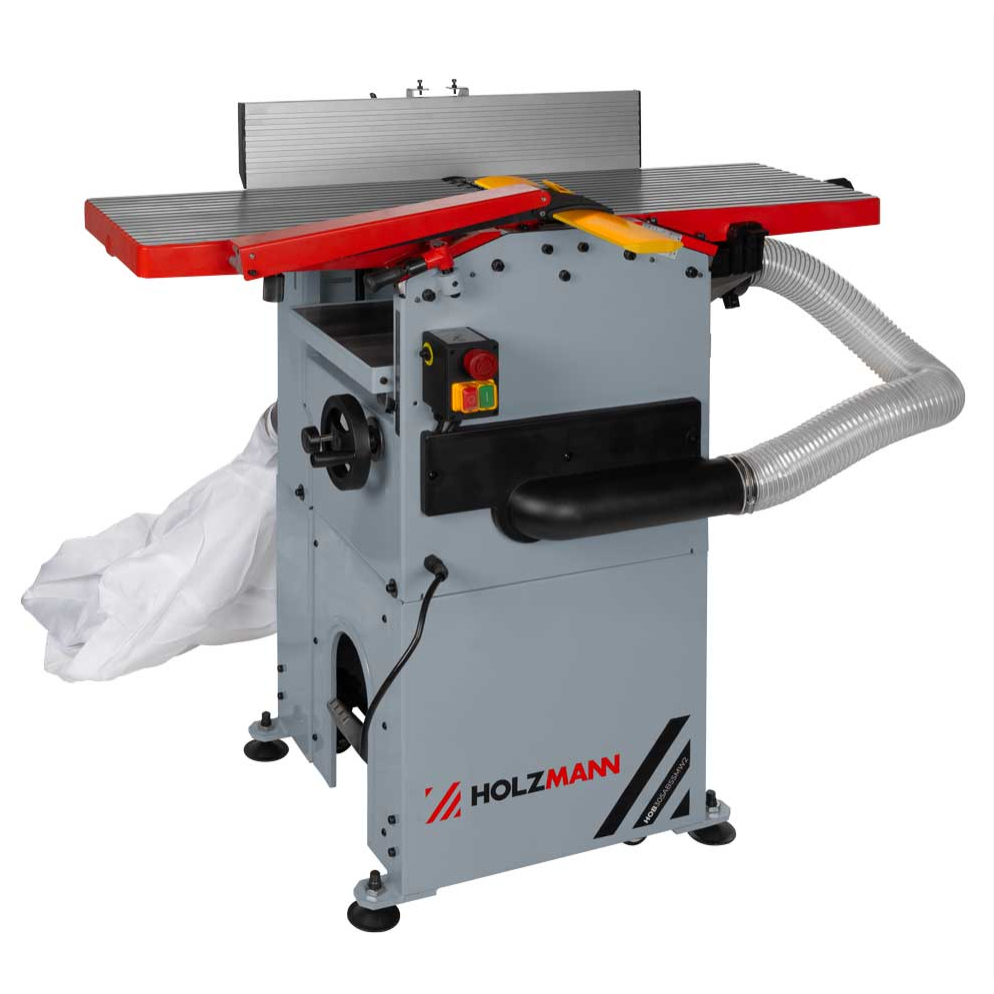

Holzmann HOB305ABSSMW2_400V je kombinovaná hoblovka s protahem, která spojuje srovnávání, tloušťkování a integrované odsávání. Pracovní šířka 305 mm umožňuje připravovat prkna a další dřevěné dílce pro výrobu polic, rámů nebo menších nábytkových sestav. Spirálový válec je osazen 28 otočnými břitovými destičkami.
Motor má jmenovitý výkon S1 1 800 W a používá napájení 400 V / 50 Hz. Protah zpracuje obrobky do výšky 160 mm s posuvem 6 m/min. Součástí sestavy je podstavec a pojezdové zařízení, takže stroj můžete po práci přesunout na vyhrazené místo v dílně.
Srovnávání a protahování na jednom stroji
Při srovnávání slouží k vedení materiálu stoly o rozměrech 1 075 × 305 mm. Jsou vyrobeny z hliníkového tlakového odlitku a jejich pracovní výška je 925 mm. Maximální úběr při srovnávání dosahuje 3 mm. Na stroji tak můžete vytvořit referenční plochu a připravit hranu před dalším opracováním.
Hliníkové pravítko o rozměrech 643 × 126 mm lze nastavit v rozsahu 45–90° vůči stolu. Vedle pravoúhlého vedení dílce proto umožňuje také práci s naklopeným dorazem. Jeho nastavení využijete při přípravě hran, které mají navazovat na konkrétní úhel spoje nebo sestavy.
Přestavba na tloušťkování využívá výklopný srovnávací stůl. V protahu vede materiál stůl o rozměrech 500 × 305 mm a podávací mechanismus s rychlostí 6 m/min. Maximální úběr v tomto režimu činí 1,6 mm. Posuv protahu lze vypnout, což odpovídá střídání pracovních režimů kombinovaného stroje.
Spirálový válec s 28 otočnými destičkami
Hoblovací válec o průměru 62 mm pracuje při 6 700 ot./min. Ve dvou spirálových drážkách je umístěno 28 výměnných destiček o rozměrech 15 × 15 × 2,5 mm. Každou destičku lze otočit a postupně využít všechny čtyři řezné strany.
Při opotřebení jednotlivého břitu tak můžete pracovat s konkrétní destičkou, místo výměny celého dlouhého nože. Pro další osazení vybírejte destičky určené pro tento válec. Vedle rozměrů je důležitá také geometrie břitu; pro tento model je uvedeno provedení R150.
Zvolené osazení doplňuje možnost přizpůsobit úběr konkrétnímu dílci. U širokého prkna nebo náročnějšího dřeva neberte maximální úběr jako výchozí nastavení pro každý průchod. Menší záběr umožňuje postupně se přiblížit požadovanému rozměru a přizpůsobit práci zatížení stroje.
Integrované odsávání s přístupným sběrným vakem
Odsávací systém je součástí stroje, stejně jako sběrný vak. Pro základní sestavu tak nemusíte vyčleňovat další místo pro samostatný odsavač a jeho připojovací trasu. Toto řešení je užitečné zejména v dílně, kde se na omezené ploše střídá několik pracovních činností.

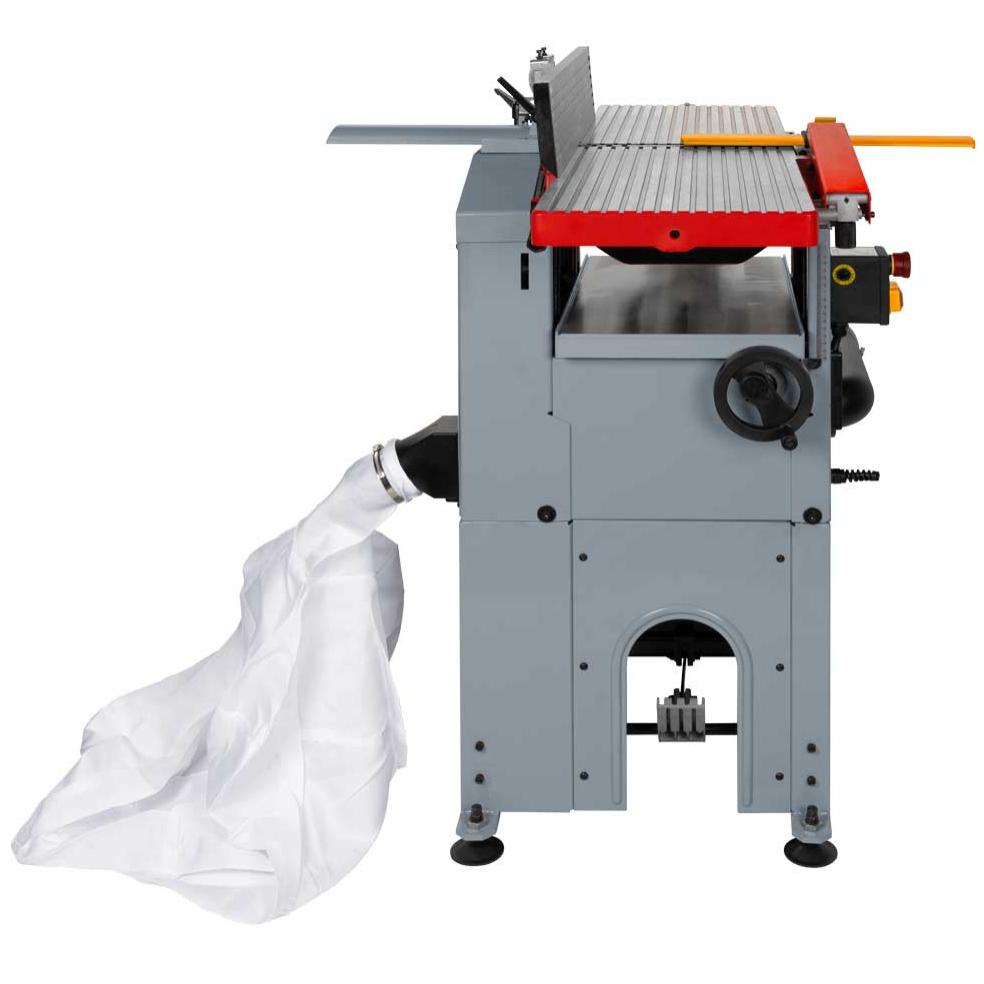

Vak je umístěný zvenčí, aby byl přístupný při výměně a vyprazdňování. Při rozmístění hoblovky proto ponechte volný prostor také na této straně. Integrovaný odvod hoblin usnadňuje organizaci pracoviště, průběžné vyprazdňování vaku však zůstává součástí běžné obsluhy.
Pojezd pro změnu uspořádání dílny
Integrované pojezdové zařízení tvoří dvě pevná a dvě otočná kola s funkcí zdvihu a spuštění. Stroj můžete přesunout mezi pracovním a odstavným místem bez samostatně pořizovaného pojízdného podvozku. Před obráběním musí být sestava spuštěná do stabilní pracovní polohy.
Při plánování pracoviště počítejte také s délkou zpracovávaných dílců. Půdorys stroje nevyjadřuje celý prostor potřebný pro podávání a odebírání materiálu. U delších prken je vhodné připravit odpovídající oporu a ponechat volnou manipulační trasu před strojem i za ním.
Hlavní přínosy Holzmann HOB305ABSSMW2_400V
- Srovnávání a protahování v jednom stroji pro navazující přípravu dřevěných dílců.
- Pracovní šířka 305 mm a výška protahu do 160 mm.
- 28 otočných destiček se čtyřmi řeznými stranami pro postupné využití břitů.
- Integrované odsávání se sběrným vakem jako součást základní sestavy.
- Výklopný stůl pro přestavbu mezi srovnáváním a tloušťkováním.
- Podstavec a integrovaný pojezd pro ustavení a přesouvání v dílně.
Obsah dodávky
- Srovnávací a tloušťkovací frézka Holzmann HOB305ABSSMW2_400V.
- Spirálový válec s 28 namontovanými břitovými destičkami.
- Integrovaný odsávací systém a sběrný vak.
- Podstavec s pojezdovým zařízením.
- Srovnávací pravítko a kryt hoblovacího válce.
- Odsávací hadice s připojovacími díly.
- Posuvná pomůcka.
- Montážní nářadí a návod k obsluze.
Technické parametry
| Napájení | 400 V / 50 Hz |
|---|---|
| Jmenovitý výkon motoru S1 | 1 800 W |
| Maximální šířka srovnávání | 305 mm |
| Rozměry srovnávacího stolu | 1 075 × 305 mm |
| Výška srovnávacího stolu | 925 mm |
| Maximální úběr při srovnávání | 3 mm |
| Rozměry srovnávacího pravítka | 643 × 126 mm |
| Nastavení pravítka vůči stolu | 45–90° |
| Maximální šířka protahu | 305 mm |
| Maximální výška protahu | 160 mm |
| Rozměry stolu protahu | 500 × 305 mm |
| Maximální úběr při protahování | 1,6 mm |
| Rychlost posuvu | 6 m/min |
| Průměr hoblovacího válce | 62 mm |
| Otáčky hoblovacího válce | 6 700 ot./min |
| Počet břitových destiček | 28 ve dvou spirálových drážkách |
| Rozměry a geometrie destiček | 15 × 15 × 2,5 mm; R150 |
| Odsávání | Integrované, se sběrným vakem |
| Délka přívodního kabelu | 1,8 m |
| Rozměry stroje (D × Š × V) | 1 140 × 780 × 1 080 mm |
| Hmotnost stroje | 93 kg |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete v kategorii hoblovky s protahem. Prohlédnout si můžete také další stroje značky Holzmann. S výběrem pracovního rozsahu a vhodného provedení vám pomůže poradna Jak vybrat hoblovku.
Časté dotazy
Je odsávání součástí stroje?
Ano. Hoblovka má integrované odsávání a součástí dodávky je také sběrný vak.
Jak velké dílce lze protahovat?
Maximální šířka protahu je 305 mm a maximální výška obrobku 160 mm. Největší úběr při jednom průchodu činí 1,6 mm.
Lze břitové destičky otáčet?
Ano. Válec je osazen 28 destičkami, u kterých lze postupně využít všechny čtyři řezné strany.
Je potřeba dokoupit pojízdný podvozek?
Pojezdové zařízení je součástí stroje. Má dvě pevná a dvě otočná kola s funkcí zdvihu a spuštění.
