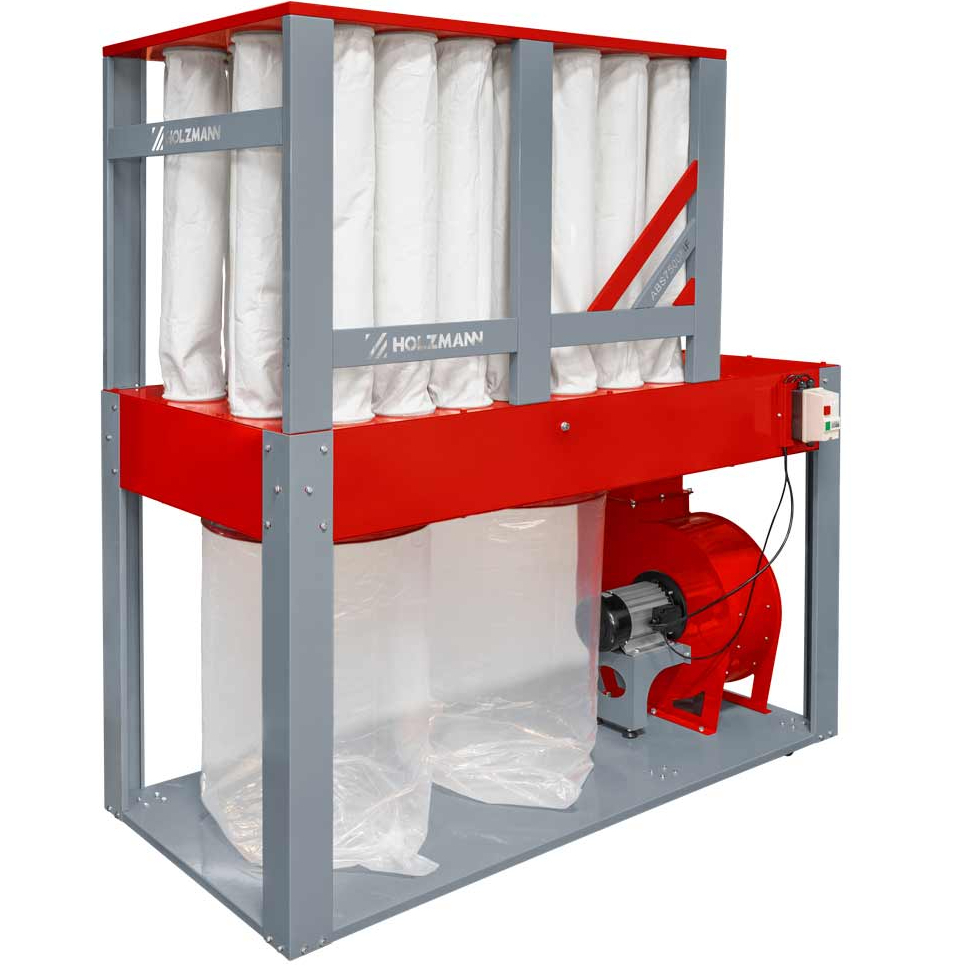

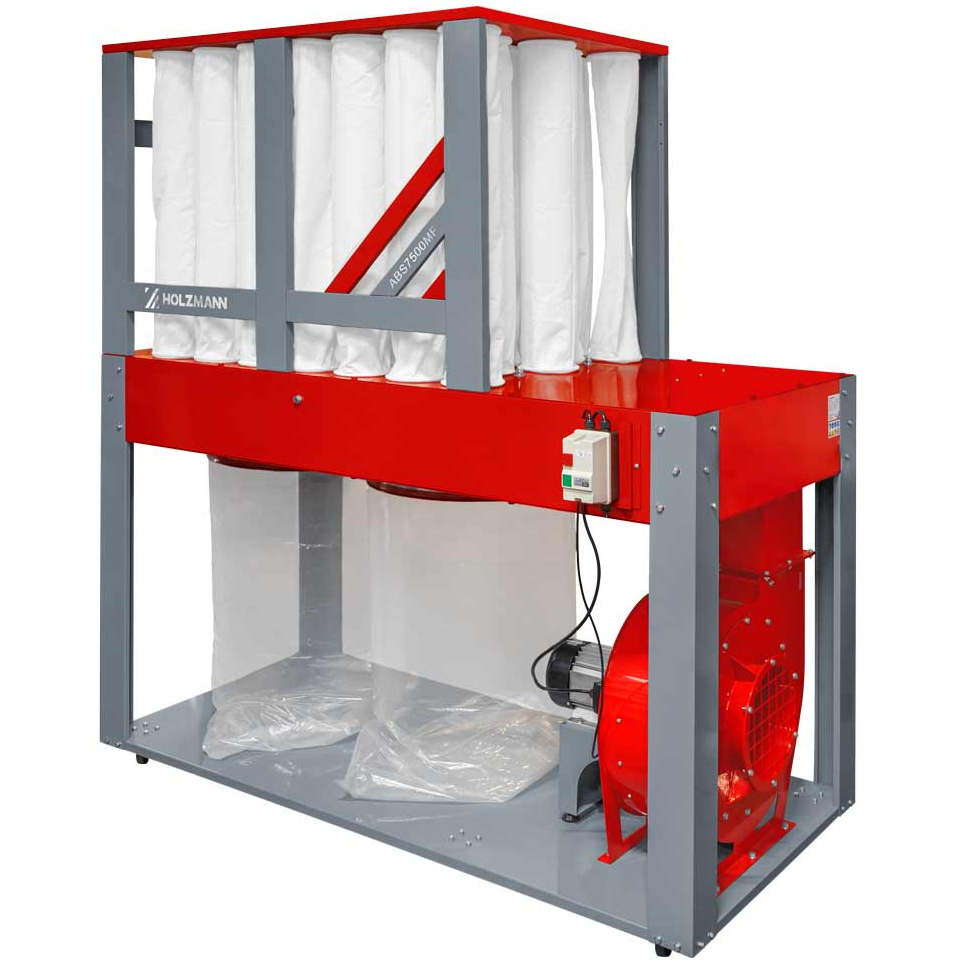

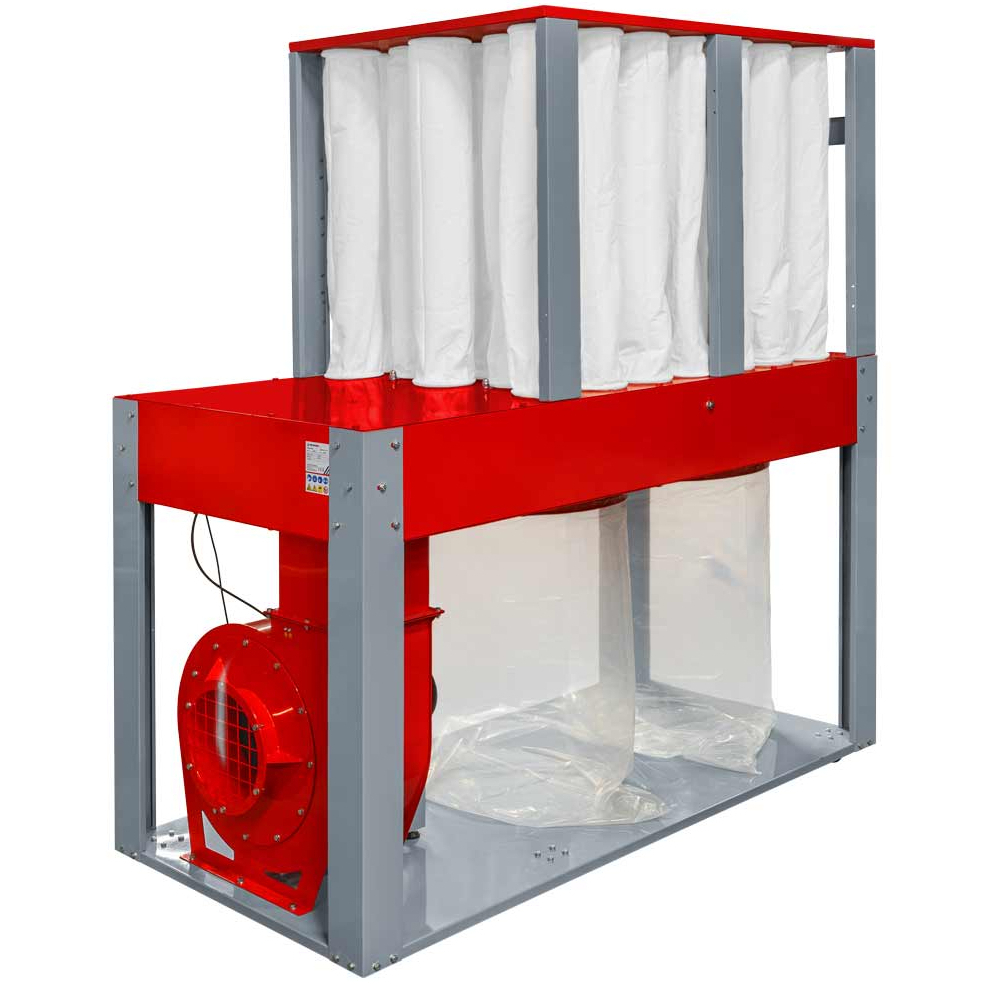

Holzmann ABS4500MF_230V je odsavač pilin, hoblin a dřevního prachu pro truhlářské dílny s větším množstvím vznikajícího odpadu. Kombinuje odsávací výkon 4 500 m³/h, motor s jmenovitým výkonem S1 3 000 W a multifiltrovou sestavu s 18 filtračními vaky. Je určený k odvádění odpadu od dřevoobráběcích strojů při odpovídajícím návrhu připojení.
Model využívá jednofázové napájení 230 V / 50 Hz a má jedno vstupní hrdlo o průměru 200 mm. Zachycené piliny se shromažďují ve dvou sběrných pytlích. Plechovou konstrukci doplňuje integrovaný pojízdný podvozek, který usnadňuje změnu umístění zařízení v dílně.
Odsávání od hoblovek, pil a frézek na dřevo
ABS4500MF_230V využijete při odsávání odpadu vznikajícího během srovnávání, tloušťkování, řezání nebo frézování dřeva. Odvod pilin a hoblin přímo od stroje pomáhá omezit jejich hromadění v pracovním prostoru. Odsavač je určený také pro dřevěné kompozity a materiály s obdobnými fyzikálními vlastnostmi v mezích použití stroje.
Katalogový průtok 4 500 m³/h a podtlak 2 690 Pa jsou výchozí údaje pro posouzení odsávací soustavy. Skutečný průtok u připojeného stroje ovlivňuje délka hadic, jejich průměr, počet kolen, rozbočení i stav filtrů. Pro výslednou funkci proto porovnávejte celou plánovanou sestavu s požadavky konkrétního dřevoobráběcího zařízení.
Odsavač lze využít také pro rozvod k více strojům. Možnost jejich současného provozu závisí na potřebném množství vzduchu a odporu jednotlivých větví. Nejvyšší průtok a nejvyšší podtlak nepovažujte automaticky za jeden společný pracovní bod, který bude dostupný v každém zapojení.
Multifiltr s celkovou plochou 8,46 m²
Horní filtrační sestavu tvoří 18 vaků o průměru 160 mm a délce 945 mm. Jejich celková filtrační plocha činí 8,46 m². Uspořádání většího počtu úzkých vaků soustřeďuje filtrační plochu do společné konstrukce nad sběrnou částí.
Pro pravidelný provoz je důležitý přístup k filtrům a možnost kontroly jejich stavu. Zanesené nebo poškozené vaky ovlivňují funkci celé odsávací soustavy. Při umístění proto ponechte prostor pro obsluhu horní části a případnou výměnu jednotlivých filtračních vaků.
Dva sběrné pytle pro objemný odpad
Dodávka zahrnuje dva sběrné pytle na piliny a třísky. Pro jeden pytel je uveden objem 185 l, průměr 500 mm a délka 900 mm. Tato velikost je praktická zejména při hoblování, kdy rychle vzniká větší objem hoblin.
Dvě samostatná sběrná místa umožňují odebírat zachycený materiál v jednotlivých pytlích. Před instalací promyslete také jejich sejmutí a odnesení. Přístup ke spodní části musí zůstat volný i po zapojení odsávacího vedení, aby při vyprazdňování nepřekážely okolní stroje nebo uskladněný materiál.
Plechová konstrukce a pojezd pro manipulaci

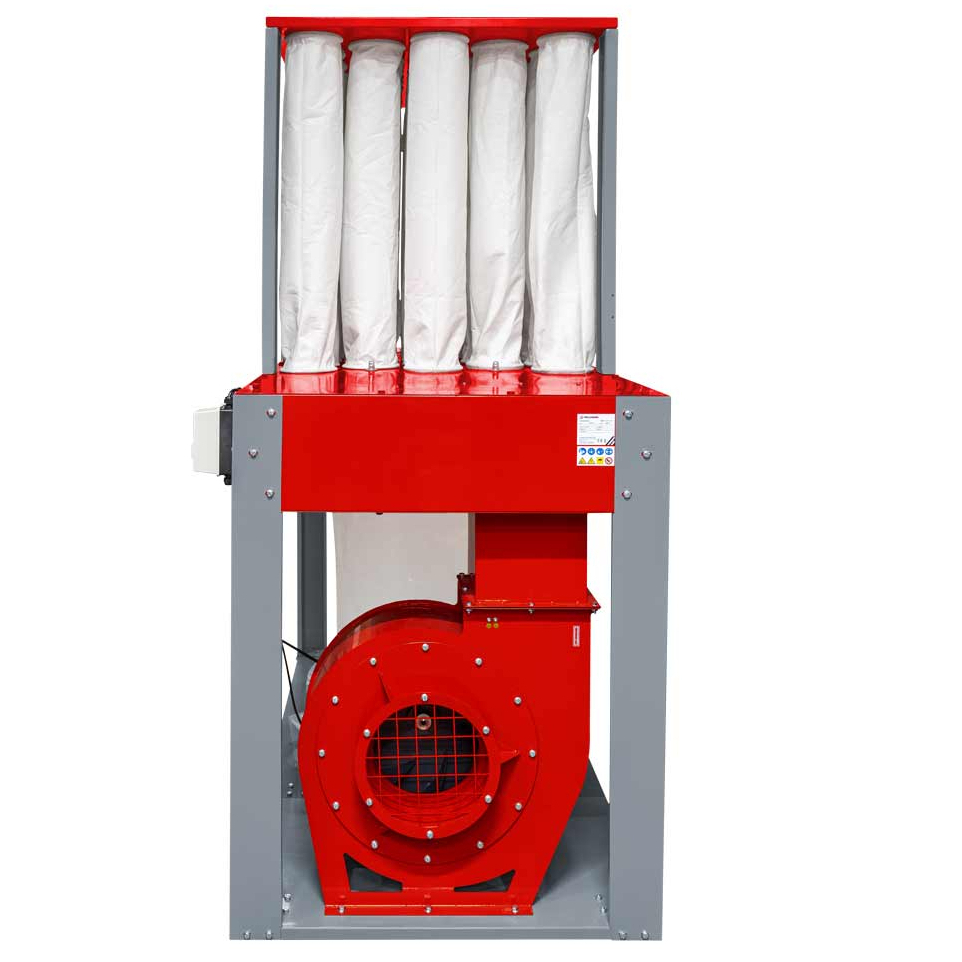

Odsavač má robustní plechovou konstrukci a ventilátor s oběžným kolem o průměru 400 mm. Motor s jmenovitým výkonem S1 3 000 W zajišťuje pohon ventilátoru. Vstup Ø 200 mm je vhodným výchozím bodem pro návrh napojení, jehož průřezy a délky musí odpovídat požadovanému odsávání.
Integrovaný pojízdný podvozek usnadňuje přesunutí sestavy při instalaci nebo změně uspořádání dílny. Při přemísťování zohledněte hmotnost zařízení a vedení přívodu i hadic. Pojezd je užitečný pro manipulaci, nenahrazuje však vhodně připravené místo pro běžný provoz.
Hlavní přínosy
- Odsávací výkon 4 500 m³/h pro připojení k dřevoobráběcím pracovištím.
- Motor S1 3 000 W s napájením 230 V / 50 Hz.
- 18 filtračních vaků s celkovou plochou 8,46 m².
- Dva sběrné pytle pro zachycené piliny a hobliny.
- Připojovací hrdlo Ø 200 mm pro napojení odsávacího vedení.
- Integrovaný pojízdný podvozek pro manipulaci v dílně.
Obsah dodávky
Součástí dodávky je:
- odsavač Holzmann ABS4500MF_230V,
- pojízdný podvozek,
- 18 filtračních vaků,
- 2 sběrné pytle na piliny a třísky.
Technické parametry
| Jmenovitý výkon motoru S1 | 3 000 W |
|---|---|
| Napájení | 230 V / 1 fáze / 50 Hz |
| Odsávací výkon | 4 500 m³/h |
| Podtlak | 2 690 Pa |
| Odsávací přípojka | 1× Ø 200 mm |
| Průměr oběžného kola ventilátoru | 400 mm |
| Počet filtračních vaků | 18 |
| Rozměry filtračního vaku (průměr × délka) | 160 × 945 mm |
| Celková filtrační plocha | 8,46 m² |
| Počet dodávaných sběrných pytlů | 2 |
| Objem sběrného pytle | 185 l |
| Rozměry sběrného pytle (průměr × délka) | 500 × 900 mm |
| Rozměry stroje (D × Š × V) | 1 825 × 810 × 2 210 mm |
| Hmotnost stroje bez obalu | 143 kg |
| Hmotnost s obalem | 193 kg |
| Balení 1 – rozměry (D × Š × V) | 1 860 × 720 × 560 mm |
| Balení 2 – rozměry (D × Š × V) | 690 × 690 × 750 mm |
| Hladina akustického tlaku LpA | 89,8 dB(A); nejistota K = 3 dB(A) |
| Hladina akustického výkonu LwA | 108 dB(A); nejistota K = 3 dB(A) |
Co připravit před instalací
Pro sestavený odsavač počítejte s rozměry 1 825 × 810 × 2 210 mm a dalším místem pro přístup k filtrům a sběrným pytlům. Vedení navrhněte s ohledem na vstup Ø 200 mm a požadavky připojených strojů. Elektrický přívod musí odpovídat napájení 230 V / 50 Hz a požadavkům zařízení.
Další varianty najdete v kategorii odsavače prachu a pilin. Prohlédnout si můžete také nabídku značky Holzmann. S posouzením průtoku, filtrace a připojení vám pomůže článek Jak vybrat odsavač prachu.
Časté dotazy
Vyžaduje odsavač třífázový přívod?
Ne. Model ABS4500MF_230V je určený pro jednofázové napájení 230 V / 50 Hz.
Jsou filtry a sběrné pytle součástí dodávky?
Ano. Dodávka obsahuje 18 filtračních vaků, dva sběrné pytle a pojízdný podvozek.
Lze připojit více strojů?
Ano, při odpovídajícím návrhu rozvodu. Současný provoz je nutné posoudit podle požadovaného průtoku jednotlivých strojů a odporu celé soustavy.
Jaký průměr má připojovací hrdlo?
Odsavač má jedno vstupní hrdlo o průměru 200 mm.
