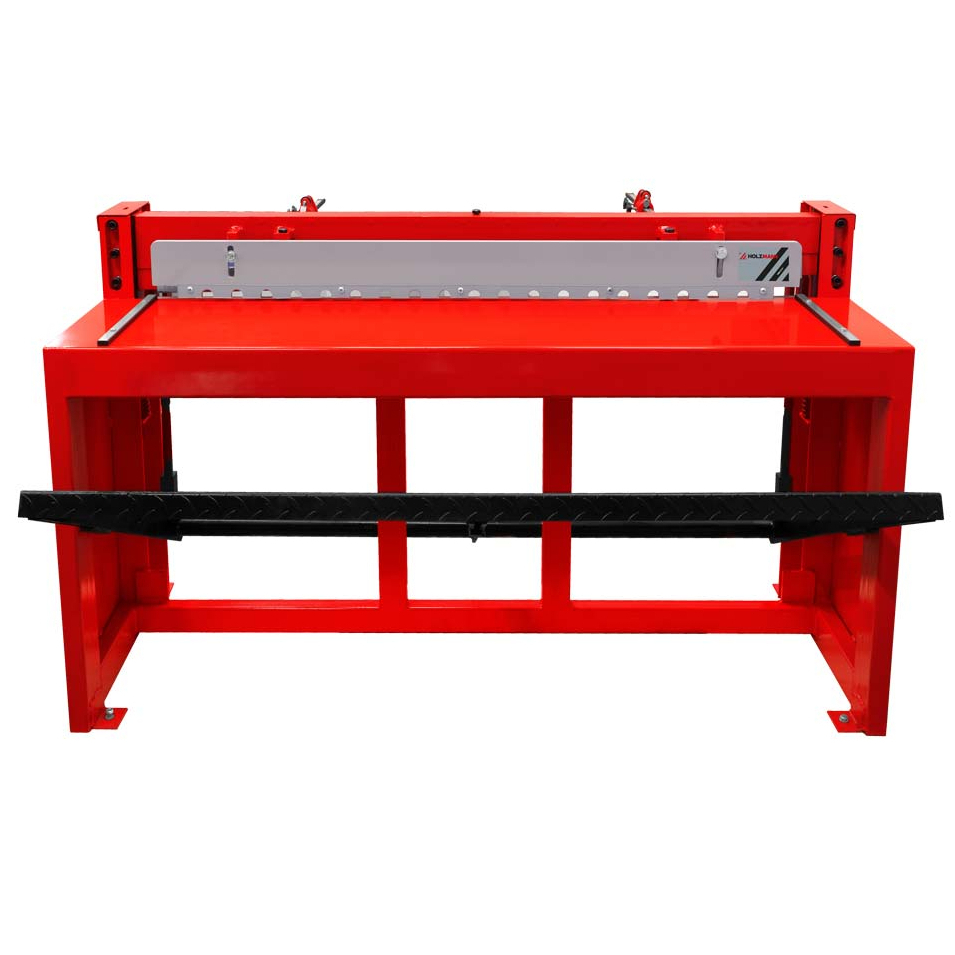

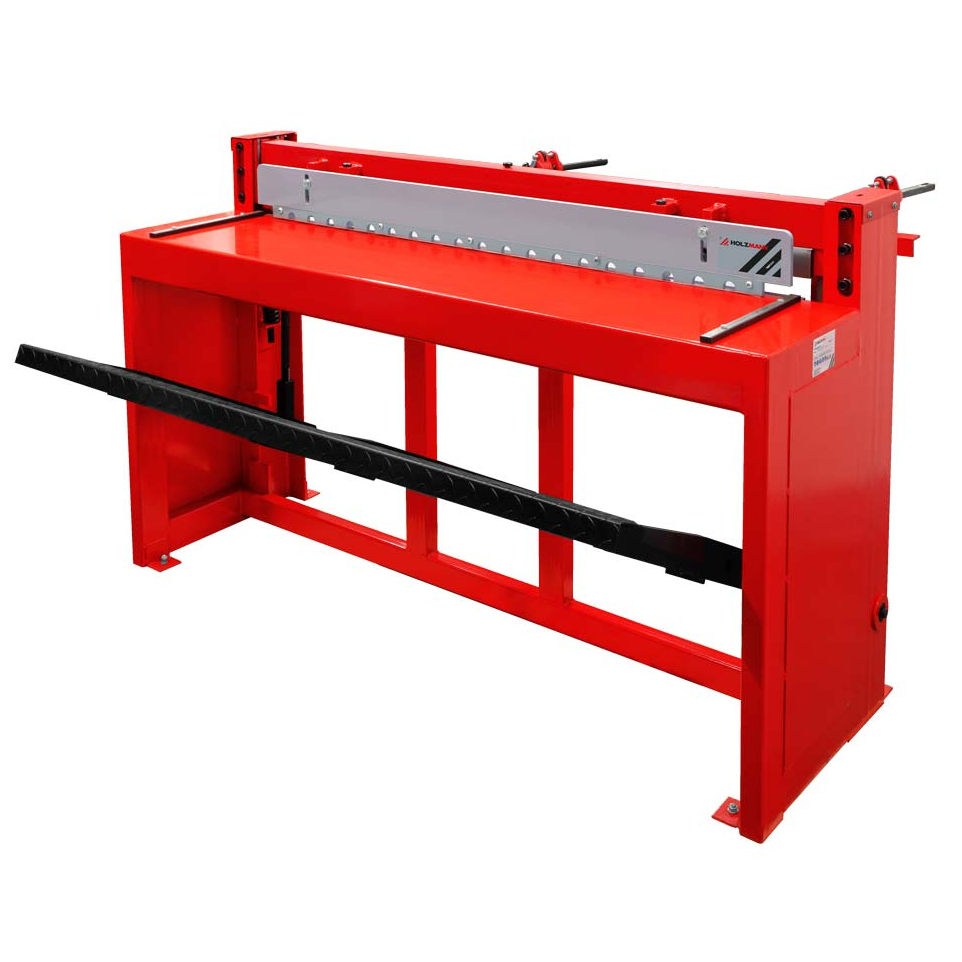

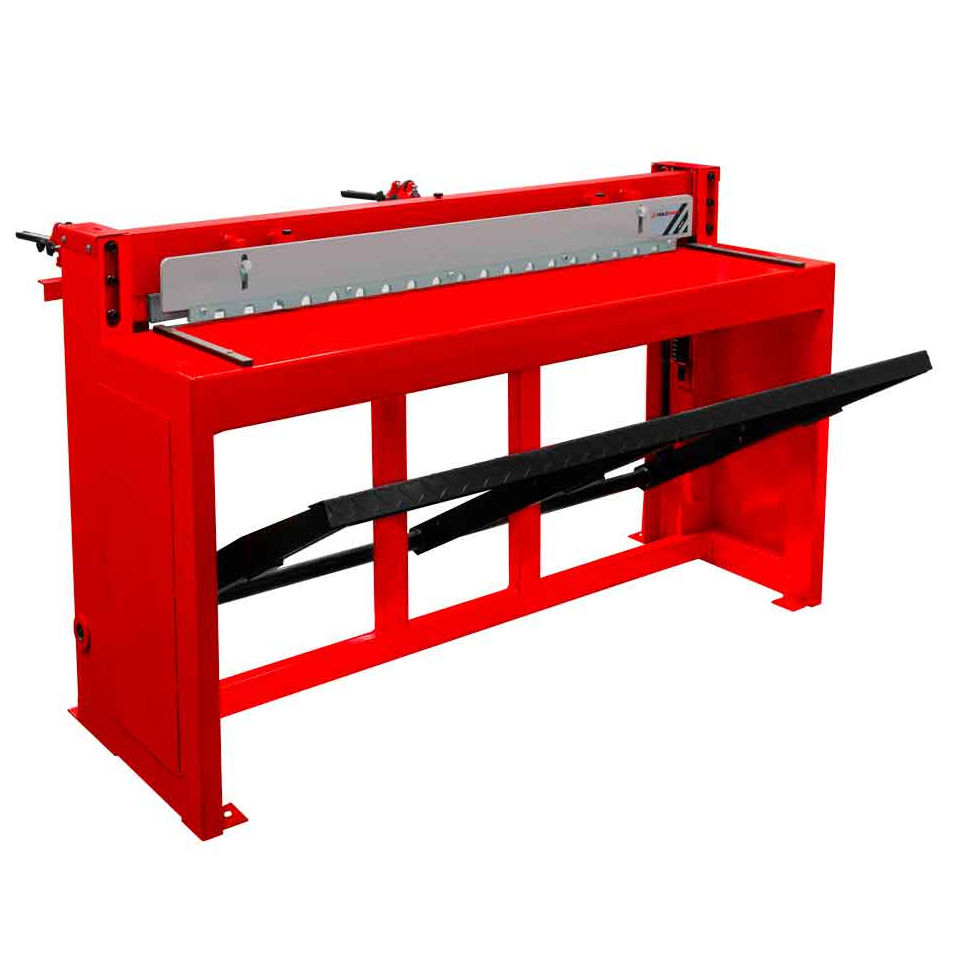

Ruční tabulové nůžky na plech Holzmann TBS1320N

Holzmann TBS1320N jsou mechanické tabulové nůžky s nožním ovládáním pro rovné dělení plechů. Nabízejí délku střihu 1 320 mm a kapacitu do 1,5 mm pro běžnou konstrukční ocel nebo do 2,5 mm pro hliník. Využijete je při přípravě plechových polotovarů, pásů, krytů a dalších dílů pro následné ohýbání či montáž.

Založení materiálu usnadňují pravoúhlé dorazy na pracovním stole a zadní doraz nastavitelný do 900 mm. Automatický přidržovač fixuje plech během střihu. Tato kombinace je praktická při opakované výrobě dílů, kdy potřebujete navazovat na stejné nastavení a omezit opakované rozměřování každého kusu.

Dlouhé rovné střihy při přípravě plechových dílů

Pracovní délka 1 320 mm umožňuje oddělit širší plechový díl jedním souvislým střihem v rozsahu stroje. Při výběru proto porovnávejte délku plánované střižné linie s kapacitou nůžek. Tento rozměr určuje délku střihu, zatímco nastavení zadního dorazu určuje polohu materiálu vůči nožům.

TBS1320N se hodí především tam, kde převažují přímé řezy a opakované přířezy. Při přípravě pásů stejné šířky využijete doraz, při zakládání obdélníkových dílů zase pravoúhlé vedení na stole. Výsledek závisí také na správném ustavení materiálu a nastavení střižné mezery pro jeho tloušťku.

Kapacita podle zpracovávaného materiálu

Pro běžnou konstrukční ocel je maximální tloušťka 1,5 mm, pro hliník 2,5 mm. Mosaz, bronz a měď lze stříhat do tloušťky 1,6 mm. Stroj je určen také pro desky z ABS do 2,5 mm. Materiál proto vybírejte podle samostatné kapacity, nikoli pouze podle nejvyšší hodnoty v nabídce.

U nerezového plechu je přípustná tloušťka 0,75 mm. Vyšší kapacitu pro běžnou ocel nelze přenášet na nerez nebo jiný pevnější materiál. Před přípravou série zohledněte také požadavek na rovinnost odstřiženého pásu a případné následné opracování střižné hrany.

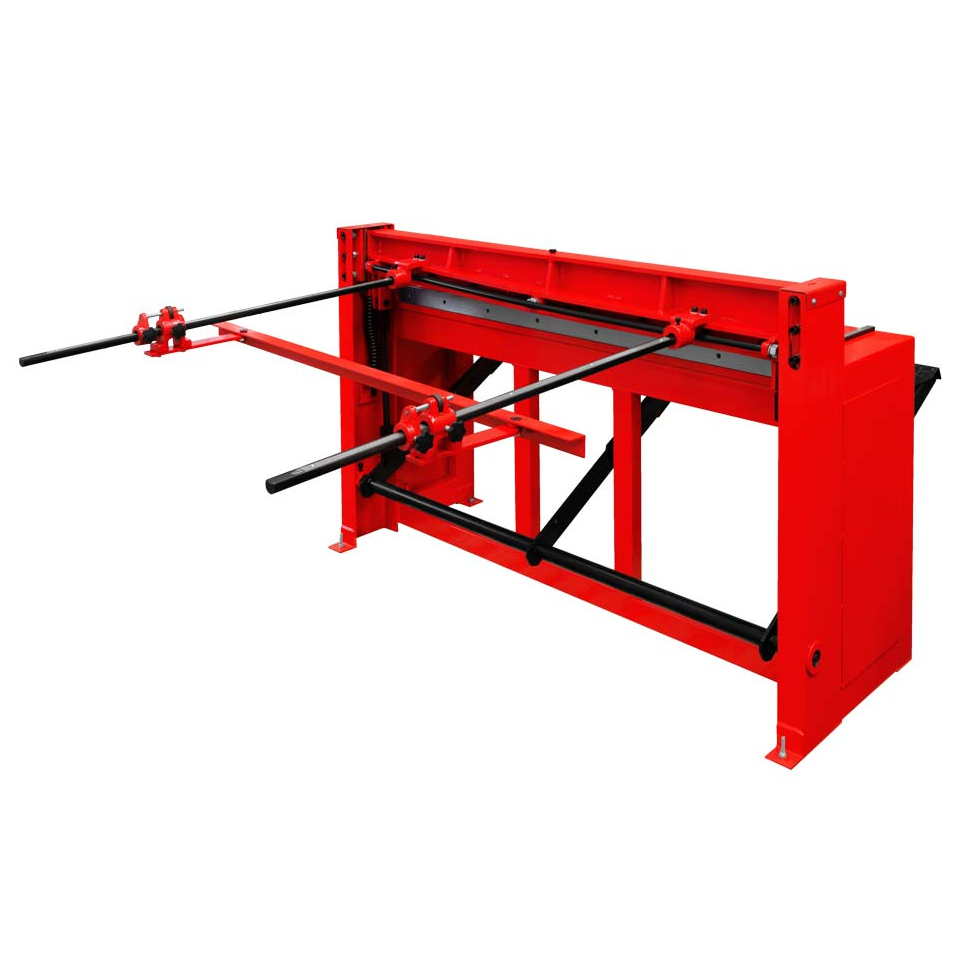

Zadní doraz s měřítkem a jemným nastavením

Zadní doraz má rozsah do 900 mm a pohybuje se po vodicích lištách s měřítkem. Jemné nastavení pomáhá doladit požadovaný rozměr před zahájením opakovaných střihů. Při změně zakázky tak můžete upravit polohu dorazu a navázat zpracováním další skupiny dílů.

Pravoúhlé dorazy na pracovním stole poskytují oporu při orientaci plechu. Společně se zadním dorazem usnadňují jeho založení, zejména pokud připravujete více stejných polotovarů. Přesnost hotového přířezu je vhodné posoudit na zkušebním kusu ještě před zpracováním celé série.

Nožní ovládání a automatické přidržování

Střih ovládáte nožním pedálem. Při přípravě polohy materiálu tak nemusíte současně manipulovat s ruční ovládací pákou. Automatický přidržovač přitlačuje plech a pomáhá omezit jeho posunutí během střihu. Přítlak přidržovače lze přizpůsobit zpracovávanému materiálu.

Pracovní stůl je ve výšce 770 mm. Při rozvržení dílny počítejte s místem pro obsluhu pedálu, založení tabule i odebrání přířezů. U rozměrnějšího plechu je důležité vhodné podepření, aby jeho hmotnost neztěžovala ustavení proti dorazům.

Hlavní přínosy Holzmann TBS1320N

• Délka střihu 1 320 mm pro rovné dělení větších plechových dílů.
• Zadní doraz do 900 mm s měřítkem a jemným nastavením pro opakované přířezy.
• Pravoúhlé vedení materiálu na pracovním stole pro snazší založení plechu.
• Automatický přidržovač pro fixaci materiálu během střihu.
• Mechanické nožní ovládání pro práci bez elektrického pohonu.

Obsah dodávky

• Tabulové nůžky Holzmann TBS1320N s horním a spodním nožem.
• Zadní doraz.
• Dvě zadní vodicí lišty s měřítkem.
• Tři imbusové klíče.
• Jeden stranový klíč.
• Návod k obsluze.

Kotevní materiál pro upevnění k podlaze není součástí dodávky. Jeho provedení je třeba zvolit podle podkladu v místě instalace.

Příprava místa pro instalaci

Stroj vyžaduje pevný, rovný podklad a ukotvení k podlaze před uvedením do provozu. Ponechte přístup k zadnímu dorazu a prostor pro manipulaci s materiálem na vstupu i za nůžkami. Při plánování dopravy a ustavení počítejte s hmotností stroje 264 kg. Před prvním použitím je nutné sestavu dokončit a seřídit.
