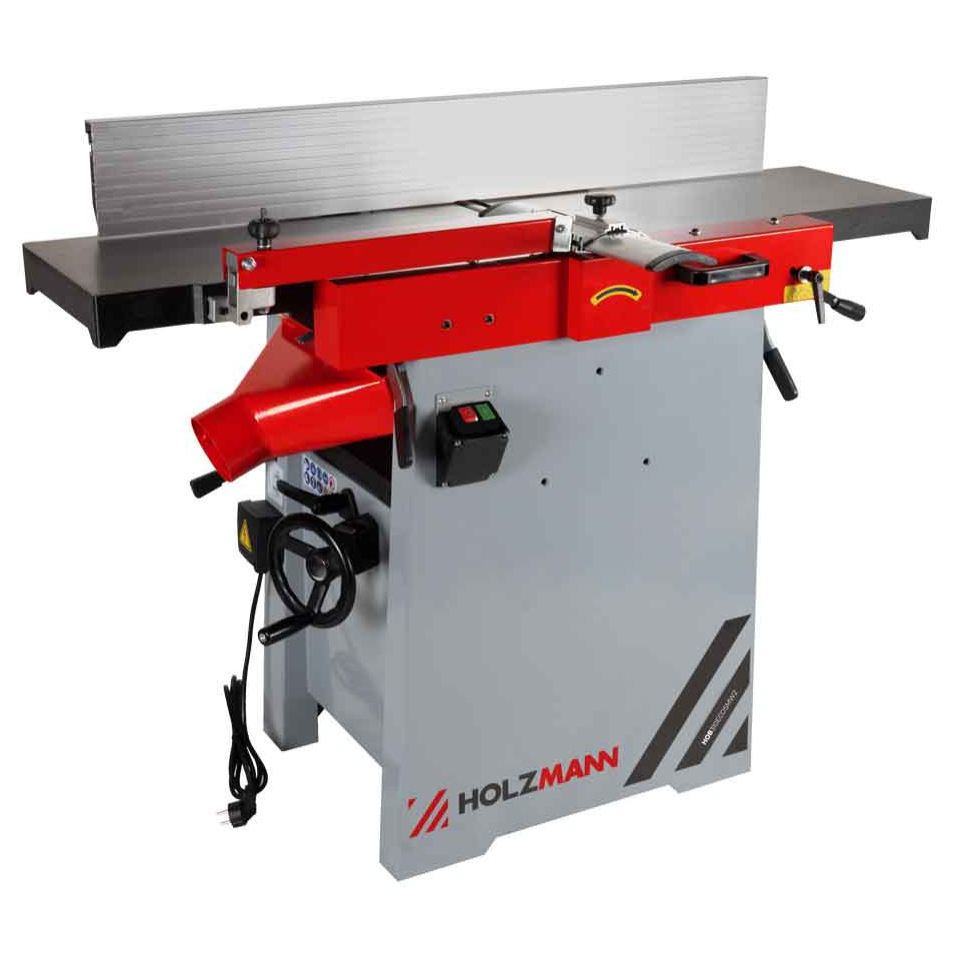

Holzmann HOB310ECOSMW2_400V kombinuje srovnávací hoblovku a tloušťkovací protahovačku pro přípravu masivního dřeva. Umožňuje nejprve vytvořit rovnou plochu a hranu a následně opracovat dílce na požadovanou tloušťku. Nabízí šířku srovnávání 310 mm, šířku protahu 308 mm a spirálový hoblovací válec s 30 výměnnými břitovými destičkami.
Stroj pohání motor s jmenovitým výkonem S1 2 200 W a napájením 400 V / 50 Hz. Výklopný srovnávací stůl usnadňuje změnu pracovního režimu, zatímco centrální nastavení tloušťkovacího stolu s počítadlem pomáhá při přípravě rozměrově shodných dílců. Pro další rozšíření lze samostatně dokoupit dlabací zařízení HOB310ECOLL.
Spirálový válec s 30 výměnnými destičkami
Hoblovací válec má dvě spirálové drážky a 30 předmontovaných destiček o rozměrech 15 × 15 × 2,5 mm v provedení 30°. Jednotlivá ostří lze řešit samostatně, což oceníte při místním poškození nebo opotřebení. Součástí dodávky je také pět náhradních destiček se šrouby.
Válec o průměru 70 mm pracuje při 5 500 ot./min. Při pravidelné přípravě materiálu je výhodou možnost výměny konkrétní destičky bez manipulace s celou sadou dlouhých hoblovacích nožů. Náhradní ostří vybírejte podle předepsaného rozměru a provedení tohoto válce.
Srovnávání ploch a hran do šířky 310 mm

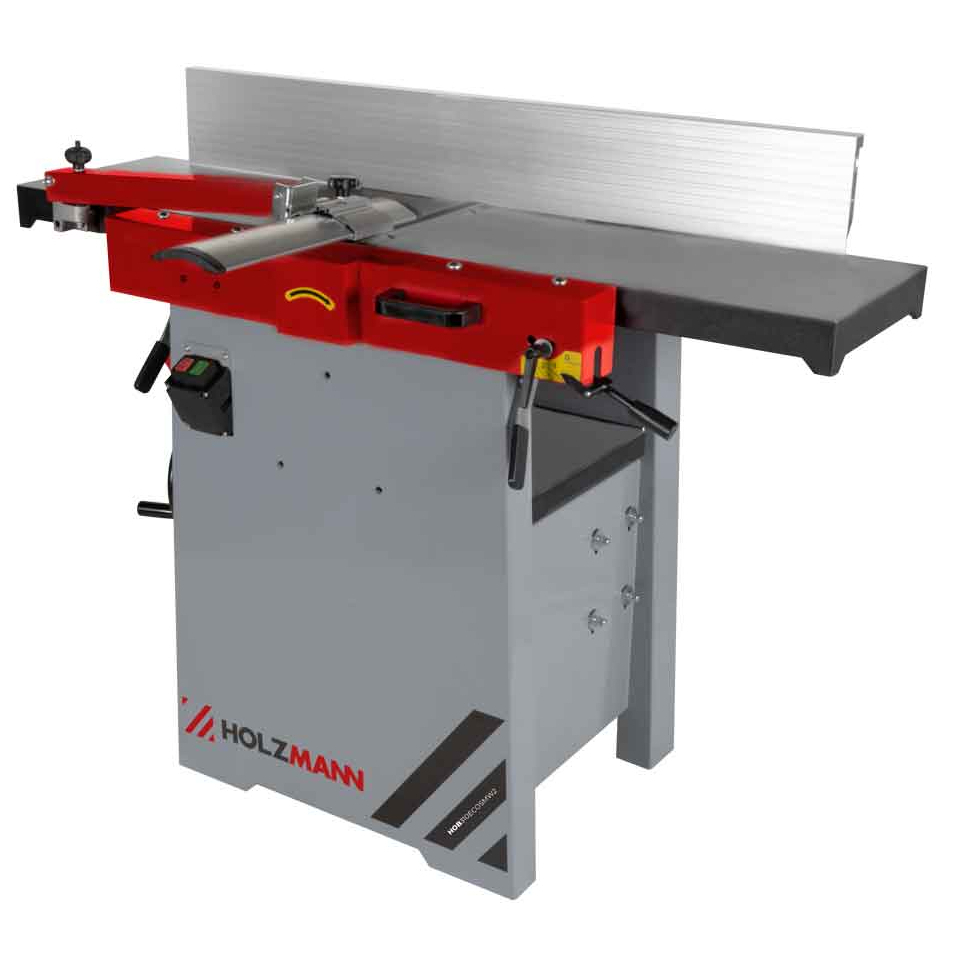

Srovnávací stůl o rozměrech 1 285 × 310 mm poskytuje vedení při přípravě prken, fošen a dalších masivních dílců. Pracovní výška stolu je 852 mm a maximální úběr při srovnávání činí 3 mm. Velikost odběru přizpůsobte materiálu, šířce obrobku a požadovanému povrchu.
Doraz o rozměrech 1 100 × 150 mm pomáhá při vedení hrany. Jeho náklon lze nastavit v rozsahu 0–45°, takže kromě pravoúhlé přípravy umožňuje také opracování hrany pod úhlem. Rovná výchozí plocha a správně připravená hrana následně usnadňují tloušťkování, řezání i sestavování truhlářských výrobků.
Protah pro dílce vysoké 5–225 mm
Tloušťkovací část zpracovává materiál do šířky 308 mm a v rozsahu tloušťky 5–225 mm. Využijete ji při přípravě více prken, lišt nebo rámových součástí, které mají mít stejnou výslednou tloušťku. Stůl protahu má rozměry 545 × 308 mm a maximální úběr činí 4 mm.
Centrální výškové nastavení s počítadlem zpřehledňuje nastavení pracovního rozměru. Při postupném obrábění série dílců tak můžete sledovat polohu stolu a navazovat jednotlivé průchody podle požadované tloušťky materiálu.
Posuv pracuje rychlostí 5,5 m/min. Spirálově ozubený vstupní válec zajišťuje podávání obrobku do tloušťkovací části. Při práci s delšími dílci připravte odpovídající podepření před strojem i za ním, aby vlastní délka materiálu nenarušovala jeho vedení.
Výklopný stůl pro změnu pracovní operace

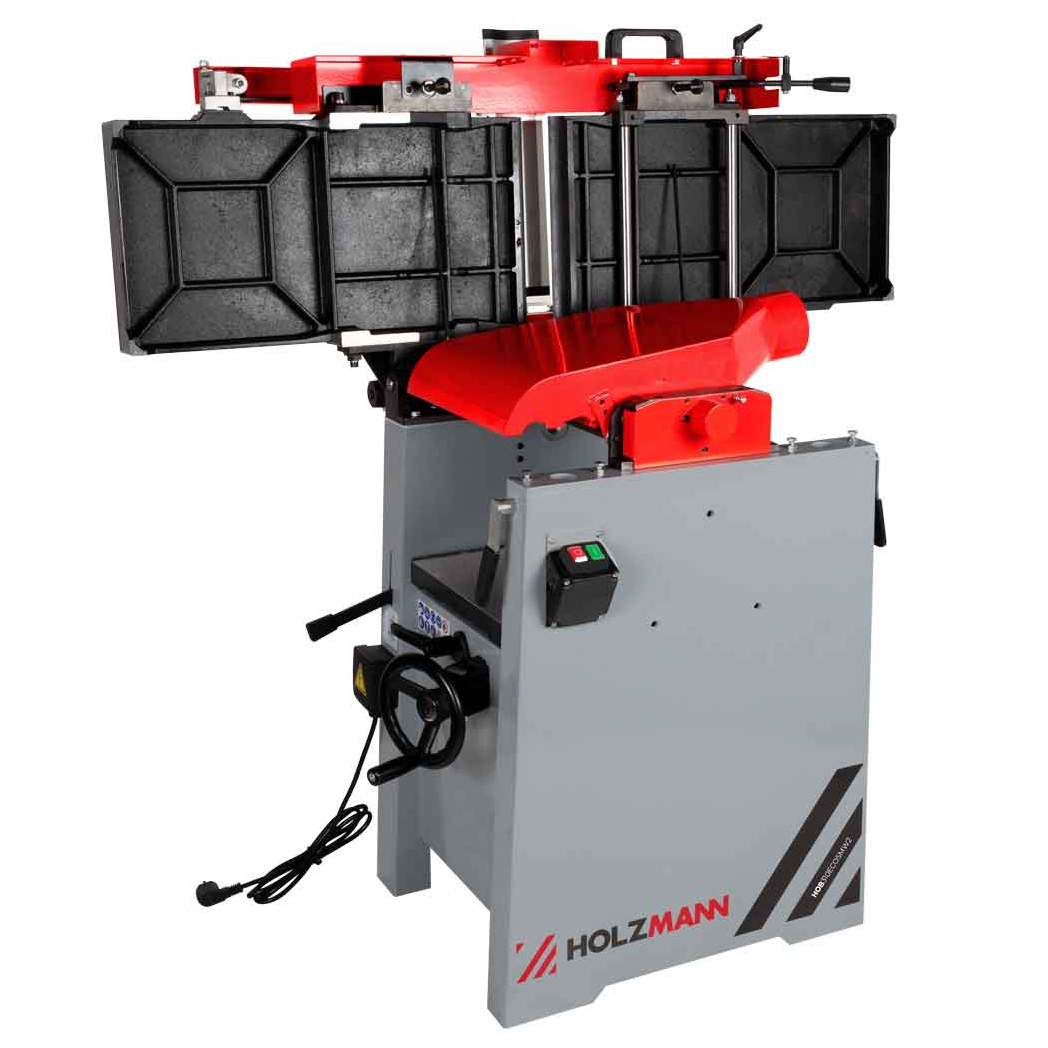

Při přechodu ze srovnávání na tloušťkování se celý srovnávací stůl vyklápí nahoru. Tím se zpřístupní protahovací část a stroj lze přestavět na další fázi přípravy materiálu. Společná konstrukce je praktická v dílně, kde potřebujete obě funkce a chcete je soustředit do jednoho pracoviště.
Rozvržení dílny přizpůsobte také prostoru potřebnému pro vyklopení stolu a manipulaci s obrobky. Při střídání operací musí zůstat přístupné ovládání, nastavení dorazu i připojení odsávání.
Hlavní přínosy
- Srovnávání a tloušťkování v jednom stroji pro kompletní přípravu ploch a tloušťky materiálu.
- Spirálový válec s 30 destičkami a možností řešit jednotlivá ostří samostatně.
- Pracovní šířka 310 mm při srovnávání a 308 mm při protahu.
- Centrální výškové nastavení tloušťkovacího stolu s počítadlem.
- Výklopný srovnávací stůl pro změnu pracovního režimu.
- Pět náhradních břitových destiček v dodávce.
- Možnost doplnění dlabacího zařízení HOB310ECOLL.
Obsah dodávky a volitelné příslušenství
Součástí dodávky je:
- hoblovka s protahem Holzmann HOB310ECOSMW2_400V,
- srovnávací doraz,
- ochranný kryt hoblovacího válce s ramenem,
- 30 předmontovaných břitových destiček 15 × 15 × 2,5 mm, 30°,
- 5 náhradních destiček se šrouby,
- montážní a obslužné nářadí,
- posouvací dřívko.
Dlabací zařízení HOB310ECOLL, odsavač pilin a pojízdný podvozek jsou volitelné příslušenství a pořizují se samostatně. Podle délky zpracovávaného materiálu lze pracoviště doplnit také vhodnými opěrnými stojany.
Technické parametry
| Jmenovitý výkon motoru S1 | 2 200 W |
|---|---|
| Napájení | 400 V / 50 Hz |
| Hoblovací válec | Spirálový; 2 drážky; 30 břitových destiček |
| Rozměry a provedení destiček | 15 × 15 × 2,5 mm; 30° |
| Průměr / otáčky hoblovacího válce | 70 mm / 5 500 ot./min |
| Max. šířka srovnávání | 310 mm |
| Srovnávací stůl | 1 285 × 310 mm |
| Výška srovnávacího stolu | 852 mm |
| Max. úběr při srovnávání | 3 mm |
| Rozměry srovnávacího dorazu | 1 100 × 150 mm |
| Náklon dorazu | 0–45° |
| Max. šířka tloušťkování | 308 mm |
| Tloušťkovací stůl | 545 × 308 mm |
| Tloušťka obrobku při protahu | 5–225 mm |
| Max. úběr při tloušťkování | 4 mm |
| Rychlost posuvu | 5,5 m/min |
| Odsávací přípojka | Ø 100 mm |
| Požadovaný průtok odsávání | Min. 1 000 m³/h |
| Požadovaný podtlak odsávání | 800 Pa |
| Rozměry stroje (D × Š × V) | 1 285 × 750 × 1 000 mm |
| Hmotnost stroje bez obalu | 179,5 kg |
| Hmotnost s obalem | 206 kg |
| Rozměry balení (D × Š × V) | 1 320 × 565 × 960 mm |
| Hladina akustického tlaku LpA | 89,5 dB(A); nejistota K = 4 dB(A) |
| Hladina akustického výkonu LwA | 103 dB(A); nejistota K = 4 dB(A) |
Příprava místa a odsávání
Stroj připojte k odsávání přes hrdlo Ø 100 mm. Odsávací soustava má zajistit průtok nejméně 1 000 m³/h a podtlak 800 Pa. Při výběru odsavače zohledněte také délku a odpor připojovací hadice, aby potřebné odsávání fungovalo přímo u hoblovky.
Pro umístění počítejte s rozměry stroje 1 285 × 750 × 1 000 mm, prostorem pro vyklopení stolu a délkou zpracovávaného materiálu. Elektrický přívod musí odpovídat napájení 400 V / 50 Hz.
Další varianty najdete v kategorii hoblovky s protahem. Prohlédnout si můžete také nabídku značky Holzmann. S porovnáním pracovních šířek a výbavy vám pomůže článek Jak vybrat hoblovku.
Časté dotazy
Jak široké dílce lze zpracovat?
Při srovnávání je maximální pracovní šířka 310 mm. Při tloušťkování lze zpracovat dílce široké nejvýše 308 mm a silné 5–225 mm.
Jsou břitové destičky součástí dodávky?
Ano. Na válci je předmontováno 30 destiček a dodávka obsahuje také pět náhradních destiček se šrouby.
Jak se stroj přestavuje na protah?
Celý srovnávací stůl se vyklápí nahoru. Tím se zpřístupní tloušťkovací část s centrálně nastavitelným stolem.
Je dlabačka součástí základní výbavy?
Ne. Dlabací zařízení HOB310ECOLL je volitelné příslušenství a objednává se samostatně.
