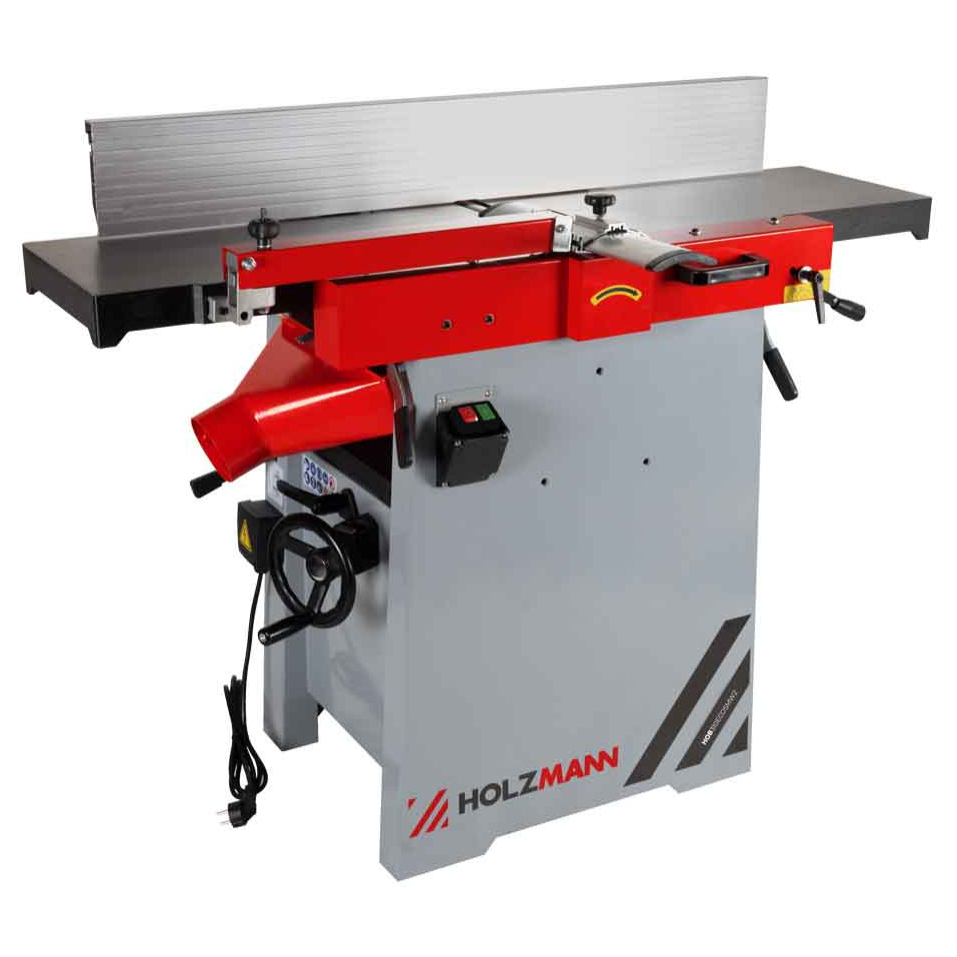

Hoblovka se spirálovým frézovacím válcem Holzmann HOB310ECOSMW2_230V

Holzmann HOB310ECOSMW2_230V spojuje srovnávací hoblovku a tloušťkovací frézku v jednom stroji. Umožňuje připravit rovnou plochu, opracovat hranu a následně sjednotit tloušťku dřevěných dílců. Nabízí šířku srovnávání 310 mm, šířku protahu 308 mm a maximální výšku protahu 225 mm. Hodí se pro přípravu masivu na rámy, police, nábytkové dílce a další truhlářské výrobky.

Hlavním konstrukčním prvkem je spirálový hoblovací válec se 30 výměnnými břitovými destičkami. Motor má jmenovitý výkon S1 2 200 W a používá napájení 230 V / 50 Hz. Přechod mezi srovnáváním a protahováním usnadňuje vyklopení celé sestavy srovnávacích stolů. V dílně tak využijete dvě navazující operace na jednom pracovním místě.

Od srovnání plochy po jednotnou tloušťku

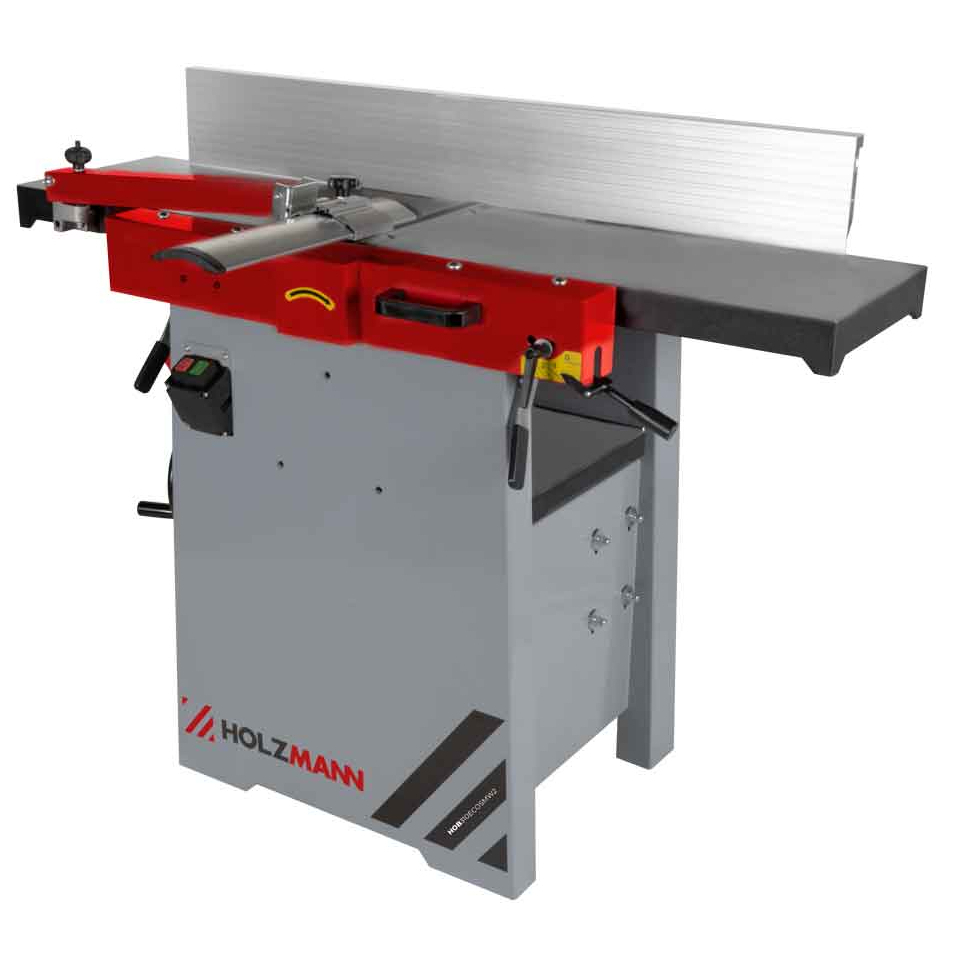

Při srovnávání vedete materiál po stolech o celkovém rozměru 1 285 × 310 mm. Jejich délka poskytuje oporu při vedení dílce před hoblovacím válcem i za ním. Pracovní výška srovnávacího stolu je 852 mm a maximální úběr při srovnávání dosahuje 3 mm. Pro opracování hran slouží pravítko o rozměrech 1 100 × 150 mm, které lze naklápět v rozsahu 0–45°.

Po vytvoření referenční plochy můžete pokračovat v protahu. Tloušťkovací část zpracuje dílce široké nejvýše 308 mm a silné 5–225 mm. Stůl protahu má rozměry 545 × 308 mm. Posuv rychlostí 5,5 m/min zajišťuje průchod materiálu strojem; součástí podávacího mechanismu je spirálově ozubený vstupní válec.

Maximální úběr v protahu činí 4 mm. Při volbě záběru zohledněte šířku materiálu, druh dřeva a požadovaný povrch. Největší přípustný úběr nemusí být vhodný pro každý dílec. U širších nebo náročnějších obrobků pomůže rozdělení obrábění do více průchodů omezit zatížení stroje.

Spirálový válec s výměnnými destičkami

Hoblovací válec o průměru 70 mm se otáčí rychlostí 5 500 ot./min. Ve dvou spirálových drážkách je osazeno 30 destiček o rozměru 15 × 15 × 2,5 mm. Segmentové osazení umožňuje řešit opotřebení nebo poškození jednotlivých břitů samostatně, bez výměny celého dlouhého nože.

Součástí dodávky je také pět náhradních destiček a montážní nářadí. Při pořizování dalších destiček vybírejte provedení určené pro tento válec, včetně odpovídající geometrie 30°. Shodné půdorysné rozměry samy o sobě nestačí k potvrzení správné náhrady.

Přestavba a nastavení protahu

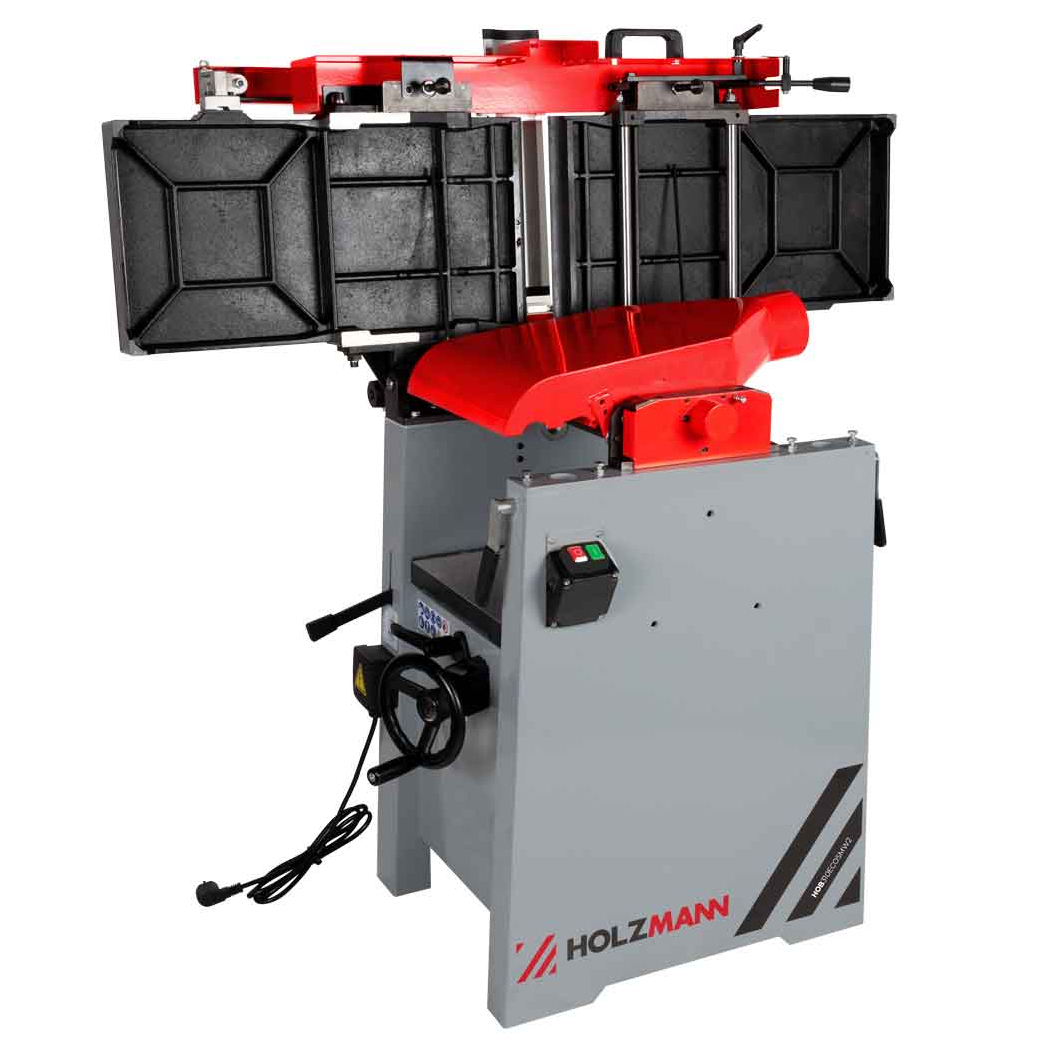

Pro přechod do režimu tloušťkování se srovnávací stoly vyklápějí nahoru. Toto uspořádání usnadňuje střídání operací při přípravě materiálu: nejprve můžete srovnat skupinu dílců a následně je protáhnout na požadovaný rozměr. Při rozmístění stroje ponechte prostor také pro otevření stolů.

Výšku tloušťkovacího stolu nastavujete centrálně ručním kolem a nastavení sledujete na počítadle. Při zpracování více kusů tak máte přehled o zvolené poloze stolu. Kombinace společného nastavení a mechanického posuvu je praktická při přípravě série dílců stejné tloušťky.

Hlavní přínosy hoblovky Holzmann

• Srovnávání i protahování pro navazující opracování řeziva na jednom stroji.
• Spirálový válec se 30 destičkami s možností samostatné výměny jednotlivých břitů.
• Srovnávací stoly dlouhé 1 285 mm pro podepření a vedení materiálu.
• Naklápěcí pravítko 0–45° pro vedení dílce a opracování šikmých hran.
• Centrální nastavení protahu s počítadlem pro přehledné nastavení tloušťky.
• Pět náhradních destiček v dodávce jako rezerva pro výměnu opotřebených břitů.

Obsah dodávky a volitelné příslušenství

• Hoblovka s protahem Holzmann HOB310ECOSMW2_230V.
• Hoblovací pravítko.
• Kryt hoblovacího válce s ramenem.
• 30 břitových destiček namontovaných ve válci.
• 5 náhradních břitových destiček se šrouby.
• Montážní nářadí.
• Posuvné dřívko.

Volitelně lze doplnit přípravek HOB310ECOLL pro vrtání podélných otvorů. Tento přípravek není součástí základní dodávky. Samostatně se pořizuje také odsávání a vhodné kluzné prostředky pro pracovní stoly.

Odsávání a příprava dílny

Hoblovka má odsávací přípojku o průměru 100 mm. Pro odsávací soustavu potřebuje průtok nejméně 1 000 m³/h a podtlak 800 Pa. Při výběru odsavače prachu a pilin posuzujte jeho výkon společně s délkou a odporem připojeného vedení. Dostatečný odvod hoblin patří k podmínkám plynulého provozu.

Před strojem i za ním ponechte místo pro nejdelší zpracovávané dílce. U dlouhého materiálu počítejte s vhodným podepřením, aby jeho hmotnost nekomplikovala vedení po stolech. Napájení této varianty je 230 V / 50 Hz; elektrický přívod musí odpovídat požadavkům stroje.
