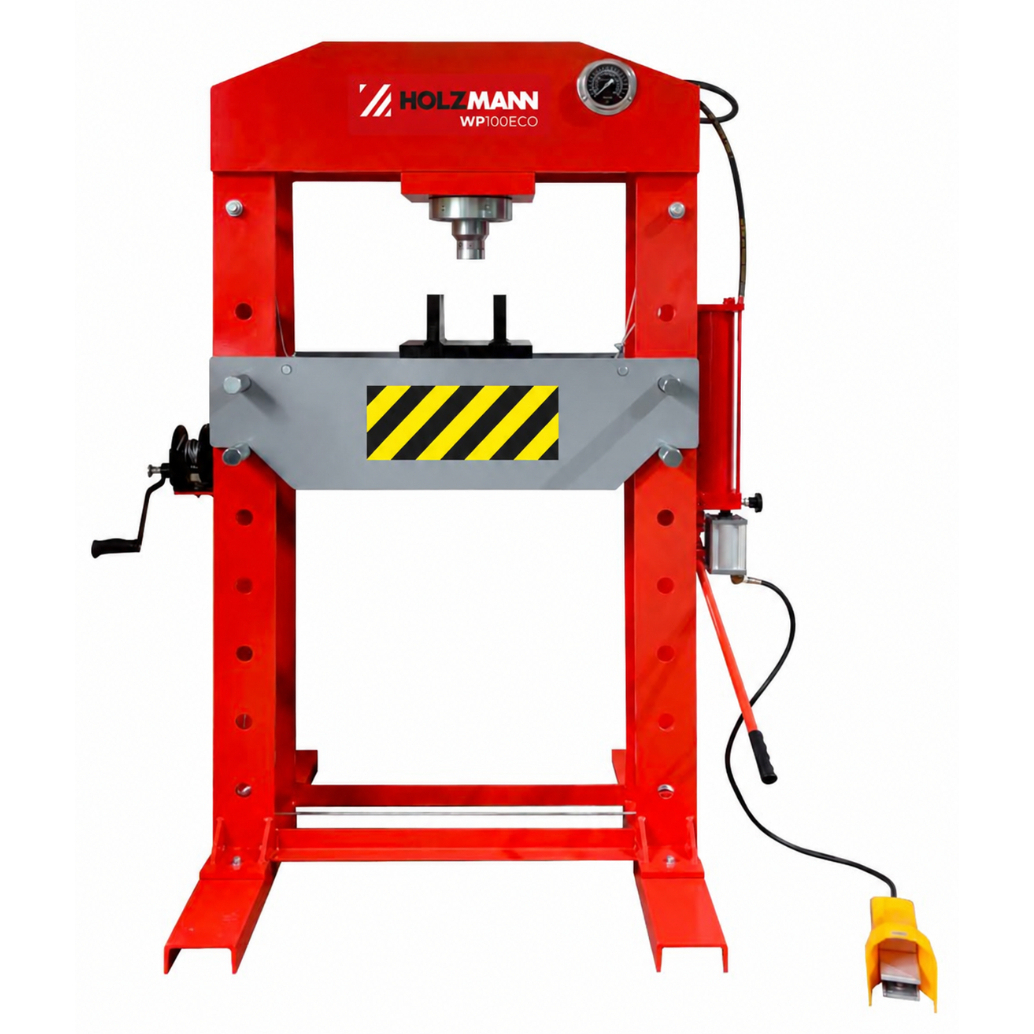

Holzmann WP100ECO je hydraulický dílenský lis s maximální lisovací silou 100 t pro montážní, opravárenské, rovnací a ohýbací práce. Uplatní se v autoservisu, strojní údržbě i opravárenské dílně při práci s ložisky, pouzdry, čepy a dalšími strojními součástmi. Nabízí zdvih pístu 280 mm, výškově nastavitelný pracovní stůl a vodorovně posuvnou lisovací jednotku.
Lisovací tlak lze vytvářet ručně nebo pneumaticky. Pro pneumatický provoz je připravena vzduchová jednotka s přípojkou 1/4″ a pracovním tlakem 7,5–8,5 bar. Integrovaný manometr zobrazuje lisovací sílu a automatický návrat pístu usnadňuje přípravu dalšího pracovního cyklu.
Lisovací síla pro náročné servisní a montážní úkony
Maximální síla 100 t poskytuje kapacitu pro práce, při kterých menší dílenský lis nestačí. WP100ECO využijete při montáži a demontáži vhodně uložených součástí, rovnání dílů nebo ohýbání s odpovídajícím přípravkem. O použitelnosti pro konkrétní operaci rozhoduje vedle síly také rozměr sestavy, způsob podepření a přístup lisovacího nástroje.
Při práci s ložisky, pouzdry nebo čepy potřebujete přenést sílu do správného místa součásti. Výběr lisovacích trnů a podpěr proto přizpůsobte konkrétnímu uložení. U rovnání a ohýbání posuzujte také materiál, geometrii dílu a dovolené zatížení přípravku; samotná tonáž neurčuje univerzální rozsah ohýbaných profilů nebo tloušťku plechu.
Ruční ovládání a pneumatická podpora
Možnost ručního vytváření tlaku umožňuje pracovat bez využití přívodu stlačeného vzduchu. Pneumatický režim je praktický zejména při opakovaných úkonech, kdy omezuje potřebu ručního pumpování. Obsluha tak může zvolit způsob práce podle vybavení dílny a charakteru zakázky.
Pro pneumatický provoz přiveďte vzduch o tlaku 7,5–8,5 bar přes přípojku 1/4″. Tento údaj se vztahuje k přívodu stlačeného vzduchu, nikoli k tlaku hydraulického oleje nebo k nastavení lisovací síly. Pneumatická podpora usnadňuje vytváření tlaku, ale nemění maximální kapacitu lisu.
Nastavitelný stůl a vodorovně posuvná jednotka
Výškově nastavitelný pracovní stůl umožňuje přizpůsobit prostor pod pístem velikosti součásti a použitým podpěrám. Při střídání různě vysokých sestav tak můžete upravit jejich polohu vůči lisovací jednotce. Šířka lože činí 820 mm.
Lisovací jednotku lze navíc posouvat vodorovně. Polohu pístu tak přizpůsobíte místu lisování, aniž byste museli pokaždé stejně výrazně přesouvat celý obrobek. Tuto možnost oceníte u rozměrnějších nebo nepravidelných dílů. Součást i lisovací nástroj musí přesto zůstat správně ustavené vůči směru působící síly.
Zdvih pístu 280 mm vyjadřuje délku jeho pracovního pohybu. Při výběru lisu jej posuzujte samostatně od nastavení stolu: do pracovního prostoru se musí vejít díl, podpěry i nástroj a zároveň musí zůstat místo pro požadovaný pohyb lisované součásti.
Manometr a automatický návrat pístu
Integrovaný manometr umožňuje sledovat lisovací sílu během zatěžování. Obsluha tak má přehled o průběhu práce a může jej porovnávat s požadavky konkrétní operace. Sledování síly doplňuje kontrolu polohy dílu a jeho správného podepření.
Po dokončení lisování se píst automaticky vrací do výchozí polohy. Tím se uvolní prostor pro vyjmutí sestavy nebo založení dalšího dílu. Automatický návrat je užitečný při opakované práci, protože zjednodušuje přípravu následujícího cyklu.
Hlavní přínosy
- Maximální lisovací síla 100 t pro náročné montážní a opravárenské práce.
- Ruční i pneumatické vytváření tlaku podle charakteru práce a vybavení dílny.
- Zdvih pístu 280 mm pro pracovní pohyb lisovací jednotky.
- Výškově nastavitelný stůl pro různé rozměry dílů a podpěr.
- Vodorovně posuvná lisovací jednotka pro přizpůsobení místa působení síly.
- Manometr pro sledování lisovací síly.
- Automatický návrat pístu po dokončení pracovního cyklu.
Výbava stroje a doplnění pracoviště
Lis je vybaven hydraulickou jednotkou s možností ručního a pneumatického vytváření tlaku, manometrem, nastavitelným stolem a posuvnou lisovací jednotkou. Pro pneumatické připojení má vzduchovou jednotku s přípojkou 1/4″.
Lisovací trny a ohýbací přípravky vybírejte podle konkrétní operace, způsobu ustavení a dovoleného zatížení. Pro pneumatický režim potřebujete odpovídající zdroj stlačeného vzduchu a vhodné připojení.
Technické parametry
| Maximální lisovací síla | 100 t |
|---|---|
| Vytváření lisovacího tlaku | Ruční nebo pneumatické |
| Zdvih pístu | 280 mm |
| Šířka lože | 820 mm |
| Pracovní stůl | Výškově nastavitelný |
| Lisovací jednotka | Vodorovně posuvná |
| Návrat pístu | Automatický |
| Přípojka stlačeného vzduchu | 1/4″ |
| Pracovní tlak vzduchu | 7,5–8,5 bar |
| Rozměry lisovací opěrné desky | 300 × 150 × 140 mm |
| Hmotnost stroje bez obalu | 460 kg |
| Hmotnost s obalem | 505 kg |
| Rozměry balení (D × Š × V) | 1 150 × 525 × 2 100 mm |
| Hladina akustického tlaku | < 70 dB(A) |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete v kategorii hydraulické dílenské lisy. Prohlédnout si můžete také nabídku značky Holzmann. S porovnáním síly, pracovního prostoru a ovládání vám pomůže článek Jak vybrat dílenský lis.
Časté dotazy
Potřebuje lis pro každou práci kompresor?
Ne. Lisovací tlak lze vytvářet ručně. Zdroj stlačeného vzduchu potřebujete při využití pneumatického režimu.
Jaký tlak vzduchu je potřebný pro pneumatický provoz?
Předepsaný pracovní tlak je 7,5–8,5 bar. Připojení vzduchové jednotky má velikost 1/4″.
Lze přizpůsobit polohu pístu obrobku?
Ano. Lisovací jednotka je vodorovně posuvná a pracovní stůl lze výškově nastavit podle rozměrů sestavy.
Vrací se píst automaticky?
Ano. Po dokončení lisování se píst automaticky vrací do výchozí polohy.
