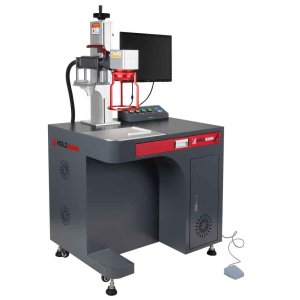

Laserový popisovací stroj Holzmann LMM30W_230V

Holzmann LMM30W_230V je laserový popisovací stroj pro značení kovů, keramiky a povrchově upravených kovů. Pracuje s 30W vláknovým laserem a nabízí popisovací pole 110 × 110 mm. Využijete jej při přípravě identifikačních popisů a označování součástí, kde potřebujete opakovat umístění značení na více výrobcích.

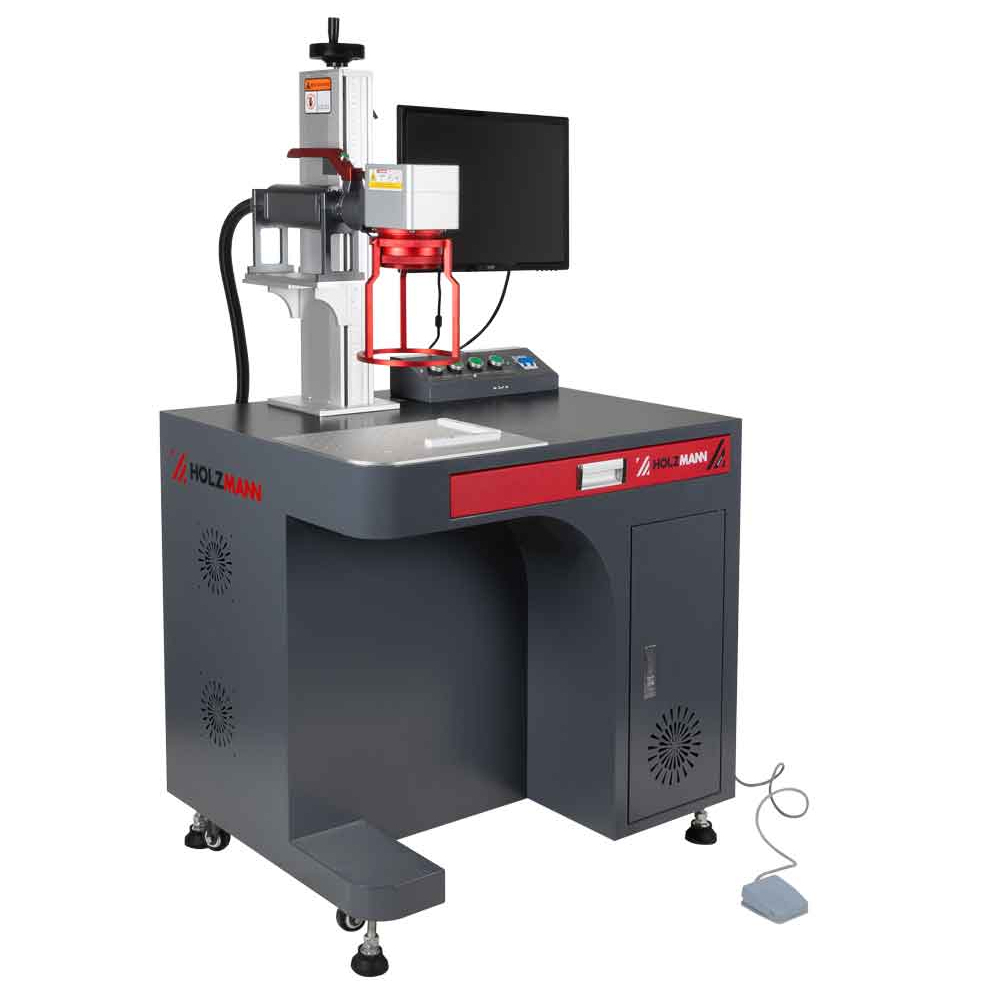

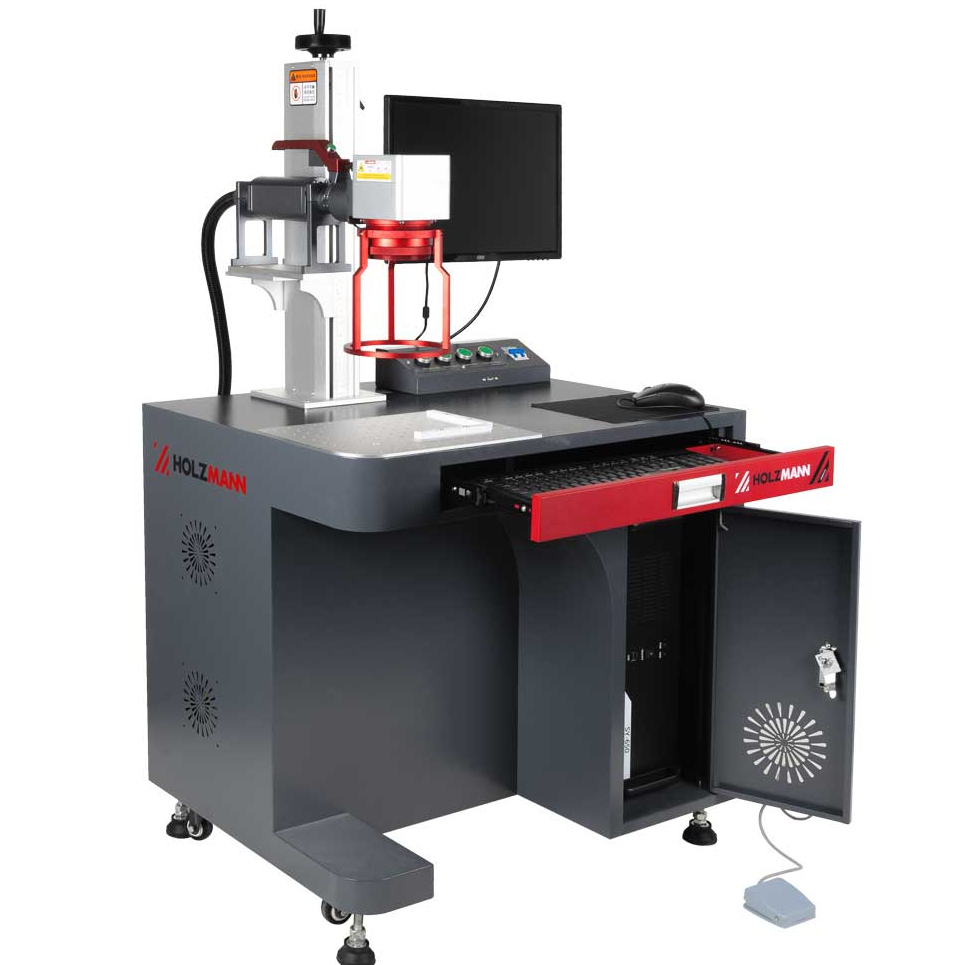

Sestava zahrnuje pracovní plochu se dvěma nastavitelnými dorazy, sloup s ručním výškovým nastavením hlavy a základnu s kolečky i opěrnými nohami. Součástí dodávky je také PC, monitor, klávesnice, myš a nožní pedál. Počítačové pracoviště tak nemusíte sestavovat z jednotlivě pořizovaných hardwarových komponent.

Popisovací pole 110 × 110 mm pro opakované značení

Pracovní pole vymezuje plochu, do které lze umístit připravený popis. Při plánování zakázky proto rozhodují rozměry samotného značení a jeho poloha na výrobku. Pole 110 × 110 mm není údajem o největším rozměru celého obrobku; při zakládání je třeba zohlednit také jeho tvar, podepření a přístup laserové hlavy.

Dva dorazy lze přestavovat prostřednictvím rastru otvorů v pracovní ploše. Při zpracování shodných dílů pomáhají vytvořit opěrné body pro jejich opakované založení. To je praktické zejména tehdy, když má popis navazovat na konkrétní hranu nebo se má na jednotlivých kusech nacházet ve stejném místě. Nastavení dorazů přizpůsobíte geometrii značeného výrobku.

Opakovatelnost stroje činí 0,003 mm. Tento parametr popisuje schopnost opakovat polohu; výslednou kvalitu a čitelnost značení ovlivňuje také materiál, jeho povrch, zaostření a nastavení procesu. Při výběru stroje proto posuzujte nejen rozměr motivu, ale i požadovaný výsledek na konkrétním výrobku.

Vláknový laser s výkonem 30 W a vzduchovým chlazením

Zdrojem značení je vláknový laser o výkonu 30 W. Chlazení je vzduchové, takže chladicí systém laseru nevyžaduje obsluhu vodního okruhu. Při umístění sestavy ponechte prostor pro proudění chladicího vzduchu a současně pohodlný přístup k pracovní ploše.

Rychlost popisování je nižší než 7 000 mm/s. Samotná rychlost pohybu značení však neurčuje dobu dokončení každého výrobku. Při opakované práci se do celkového času promítá také rozsah motivu, potřebné nastavení a zakládání dílů. Pro porovnání produktivity je proto vhodné vycházet z typického popisu, který budete skutečně používat.

Výškově nastavitelná a odnímatelná laserová hlava

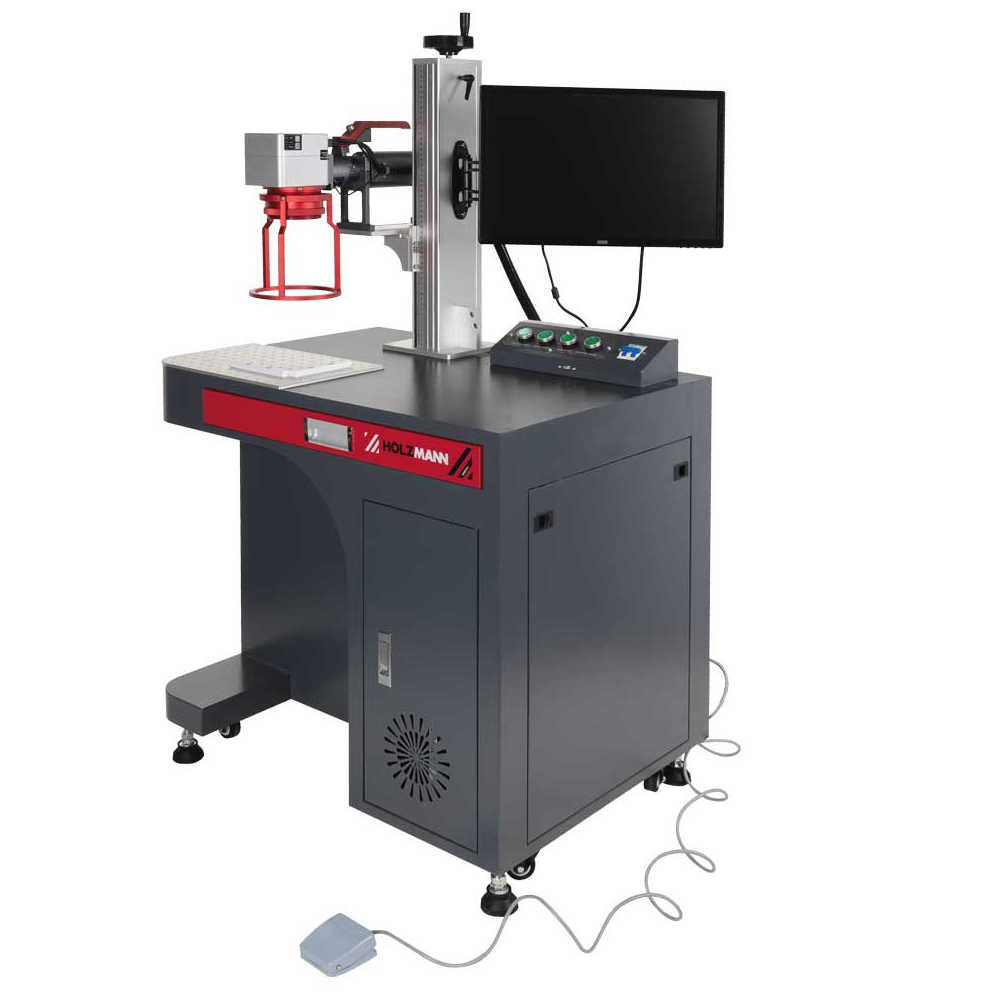

Výšku laserové hlavy nastavujete ručním kolem na sloupu. Při změně výrobku tak můžete upravit její polohu vůči značenému povrchu. Toto řešení oceníte při střídání dílů s rozdílnou výškou nebo při použití různě vysokých přípravků. Nastavení výšky je součástí přípravy pracovního místa pro konkrétní součást.

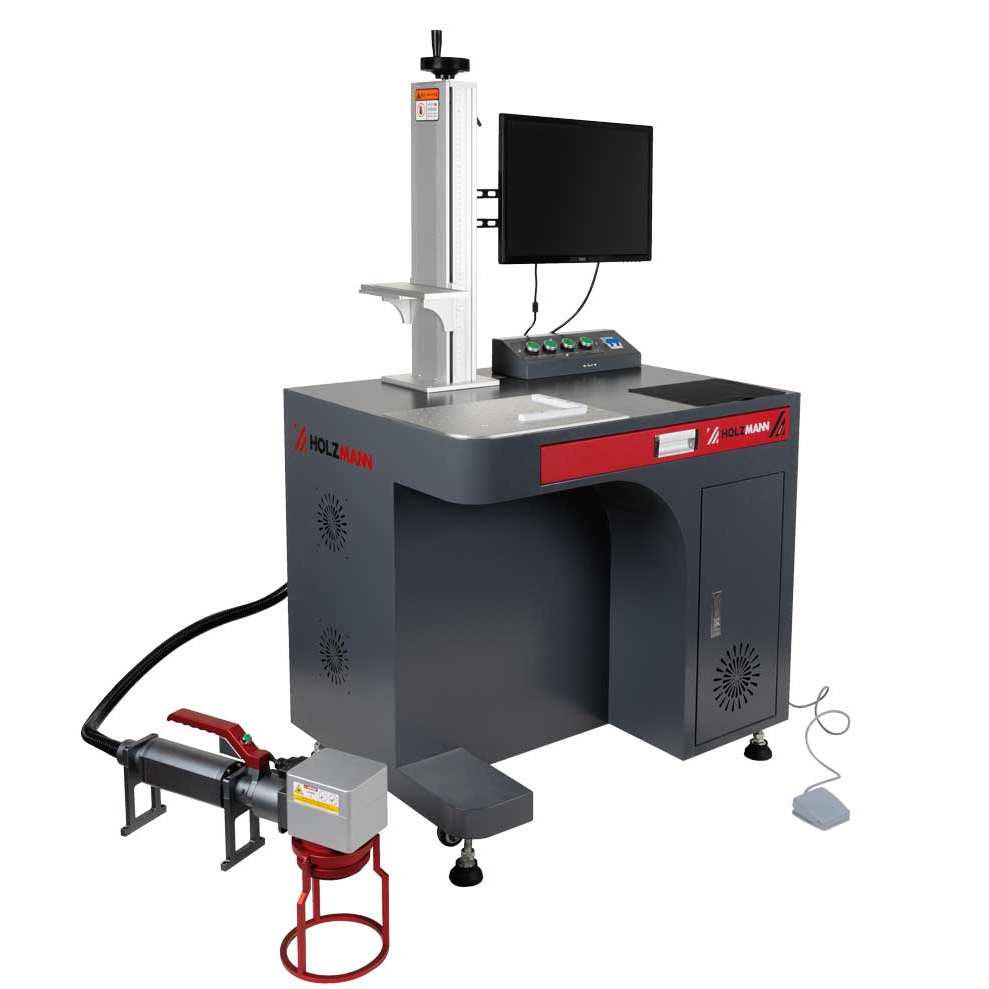

Laserovou hlavu lze ze sestavy odejmout pro práci přímo na výrobku. Tato konstrukční možnost rozšiřuje způsob přístupu ke značenému místu, zejména pokud není vhodné manipulovat s celým dílem na pracovní ploše. Pro použití odnímatelné hlavy musí být odpovídajícím způsobem připravené a zabezpečené laserové pracoviště.

Hlavní výhody pro dílenské použití

• 30W vláknový laser pro popisování kovů, keramiky a povrchově upravených kovů.
• Pole značení 110 × 110 mm pro umístění popisů na značené součásti.
• Dva přestavitelné dorazy pro opakované zakládání shodných výrobků.
• Ruční výškové nastavení hlavy pro přizpůsobení polohy značenému povrchu.
• Odnímatelná laserová hlava pro práci přímo na výrobku.
• PC a ovládací periferie v dodávce pro sestavení počítačového pracoviště.

Obsah dodávky

• Laserový popisovací stroj Holzmann LMM30W_230V.
• PC.
• Monitor.
• Klávesnice.
• Myš.
• Nožní pedál.

Umístění na pracovišti

Kolečka umožňují přesun sestavy při organizaci dílny, opěrné nohy slouží pro stacionární použití. Při rozmístění počítejte také s monitorem, klávesnicí a prostorem pro manipulaci se značenými výrobky. Napájení stroje je 230 V / 50 Hz. Provozní uspořádání musí odpovídat práci s laserovým zařízením a použitým materiálem.
