Holzmann ABS7500MF_400V je odsavač pilin, hoblin a dřevního prachu pro truhlářské dílny a pracoviště s větším množstvím vznikajícího odpadu. Nabízí odsávací výkon 7 500 m³/h, podtlak 3 835 Pa a motor o výkonu 5 500 W. Je určený k připojení k dřevoobráběcím strojům a může tvořit základ odsávání pro více pracovišť při odpovídajícím návrhu rozvodu.
Filtrační část tvoří 35 filtračních vaků s celkovou plochou 16,45 m². Odpad se shromažďuje ve dvou sběrných pytlích. Odsavač vyžaduje třífázové napájení 400 V / 50 Hz a k odsávacímu vedení se připojuje hrdlem o průměru 280 mm. Integrovaný pojezd usnadňuje přemístění sestavy při změně uspořádání dílny.
Odsávání pro pracoviště s větším objemem hoblin
ABS7500MF_400V využijete při odsávání odpadu od hoblovek, protahovaček, pil nebo frézek na dřevo. Jeho konstrukce je zaměřená na odvádění pilin a hoblin přímo od obráběcího stroje, aby se odpad nehromadil v pracovním prostoru a kolem nástroje. Hodí se také pro zpracování dřevěných kompozitů v mezích určení stroje.
Katalogový průtok 7 500 m³/h poskytuje výchozí údaj pro návrh odsávací soustavy. Skutečný průtok u připojeného stroje však ovlivňuje délka vedení, počet kolen, redukce a stav filtračních vaků. Při výběru proto porovnejte požadavky konkrétních strojů s celým plánovaným zapojením, zejména pokud mají být některé větve používány současně.
Podtlak 3 835 Pa vyjadřuje další důležitý parametr pro posouzení odsávání a odporu připojení. Nejvyšší průtok a podtlak nepovažujte automaticky za jeden společný pracovní bod. Pro souběžné odsávání více strojů rozhoduje jejich celková potřeba vzduchu a tlakové ztráty rozvodu, nikoli pouze počet připojených odboček.
Multifiltr s 35 filtračními vaky

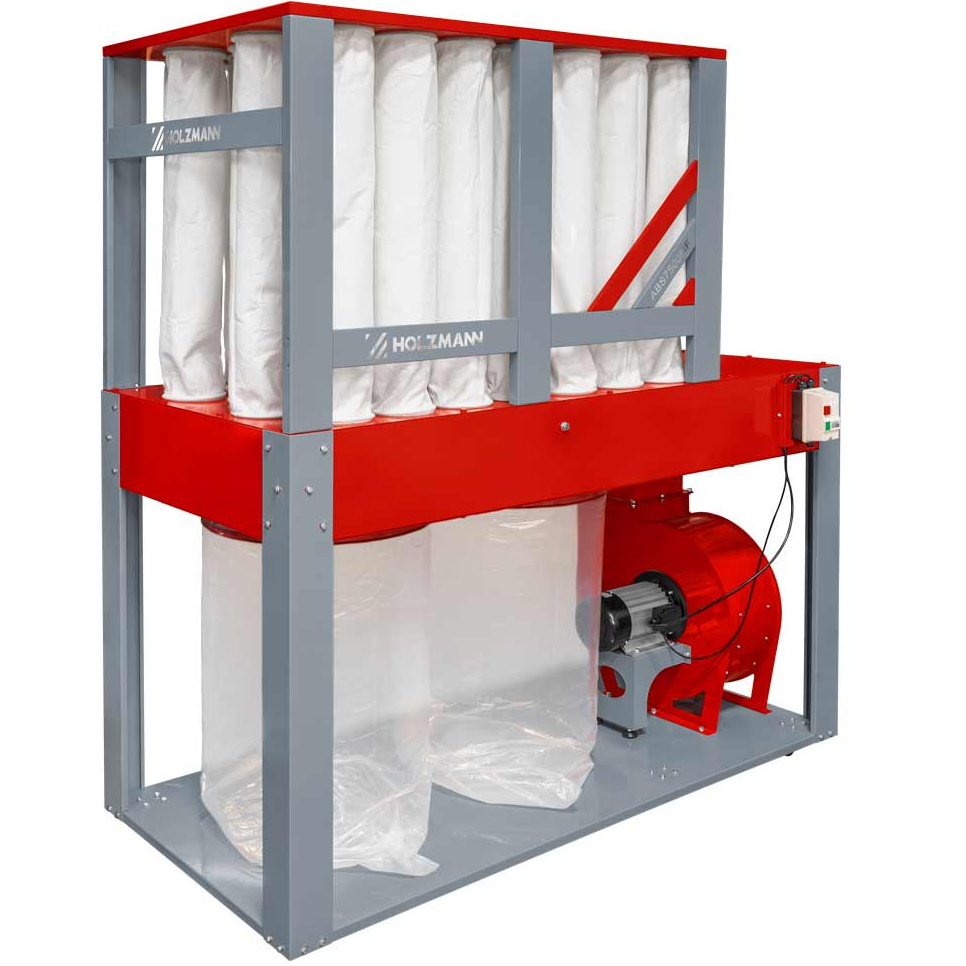

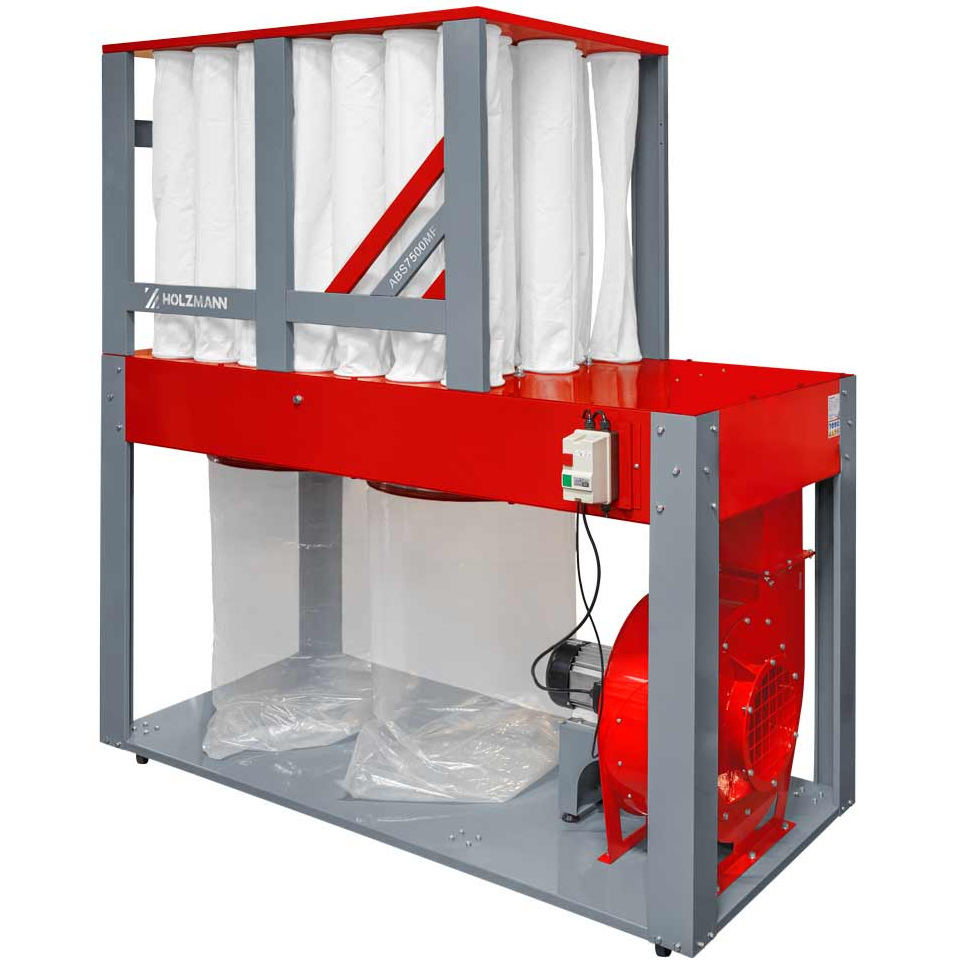

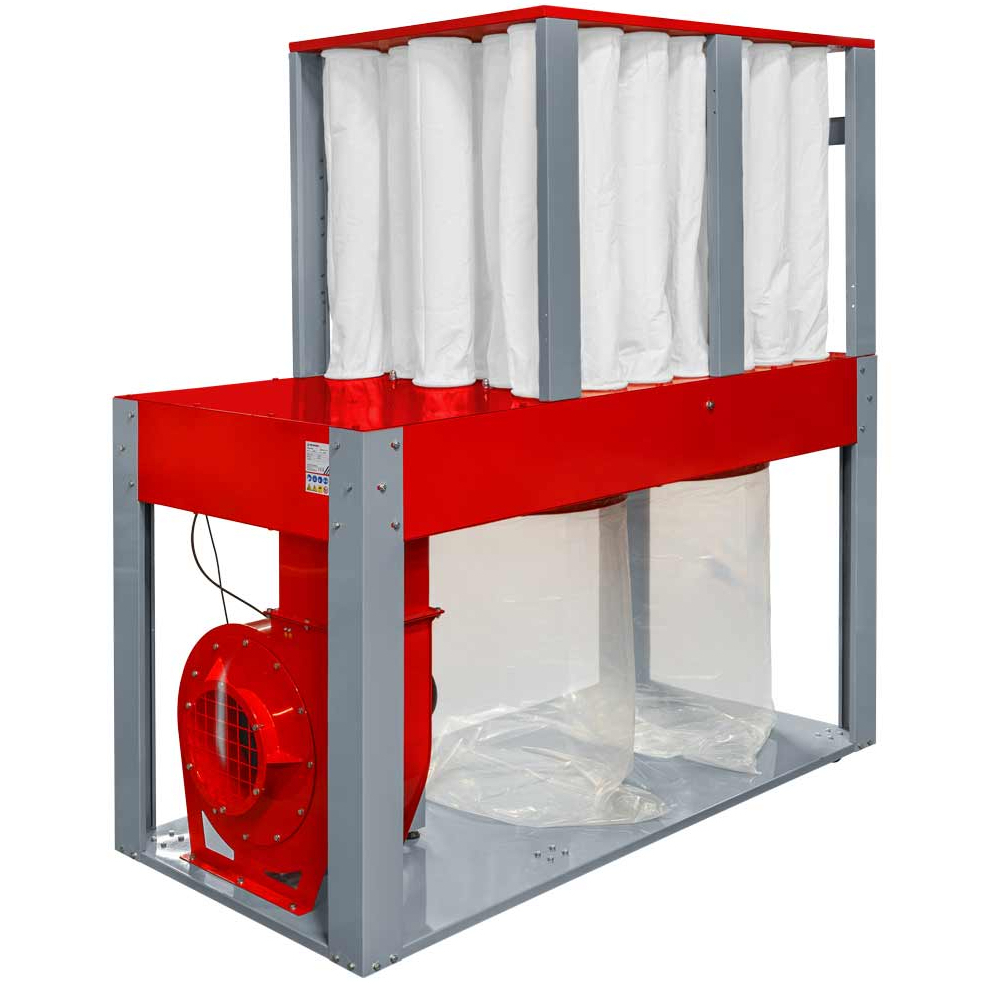

Filtrační soustavu tvoří úzké vaky o průměru 160 mm a délce 945 mm. Jejich větší počet vytváří celkovou filtrační plochu 16,45 m², přes kterou prochází odsávaný vzduch. Multifiltrové provedení tak soustřeďuje rozsáhlou filtrační plochu do společné horní části zařízení.
Pro pravidelnou práci je důležitý přístup k filtrům a možnost kontroly jejich stavu. Zanesení nebo poškození filtračních vaků se může projevit na funkci celé odsávací soustavy. Při umístění zařízení proto ponechte prostor pro jejich obsluhu a výměnu, nikoli pouze pro vlastní půdorys odsavače.
Dva sběrné pytle pro zachycený odpad
Odsavač je dodáván se dvěma pytli na piliny a třísky. Pro sběrný pytel je uveden objem 265 l, průměr 610 mm a délka 900 mm. Tato velikost je praktická při hoblování a dalších operacích, při kterých rychle vzniká objemný dřevní odpad.
Dvojice sběrných míst rozděluje zachycený materiál do samostatných pytlů. Při plánování umístění myslete také na jejich sejmutí a odnesení. Prostor kolem spodní části musí zůstat přístupný i po připojení odsávacího vedení, aby vyprazdňování nevyžadovalo přesouvání dalších dílenských zařízení.
Plechová konstrukce a integrovaný pojezd

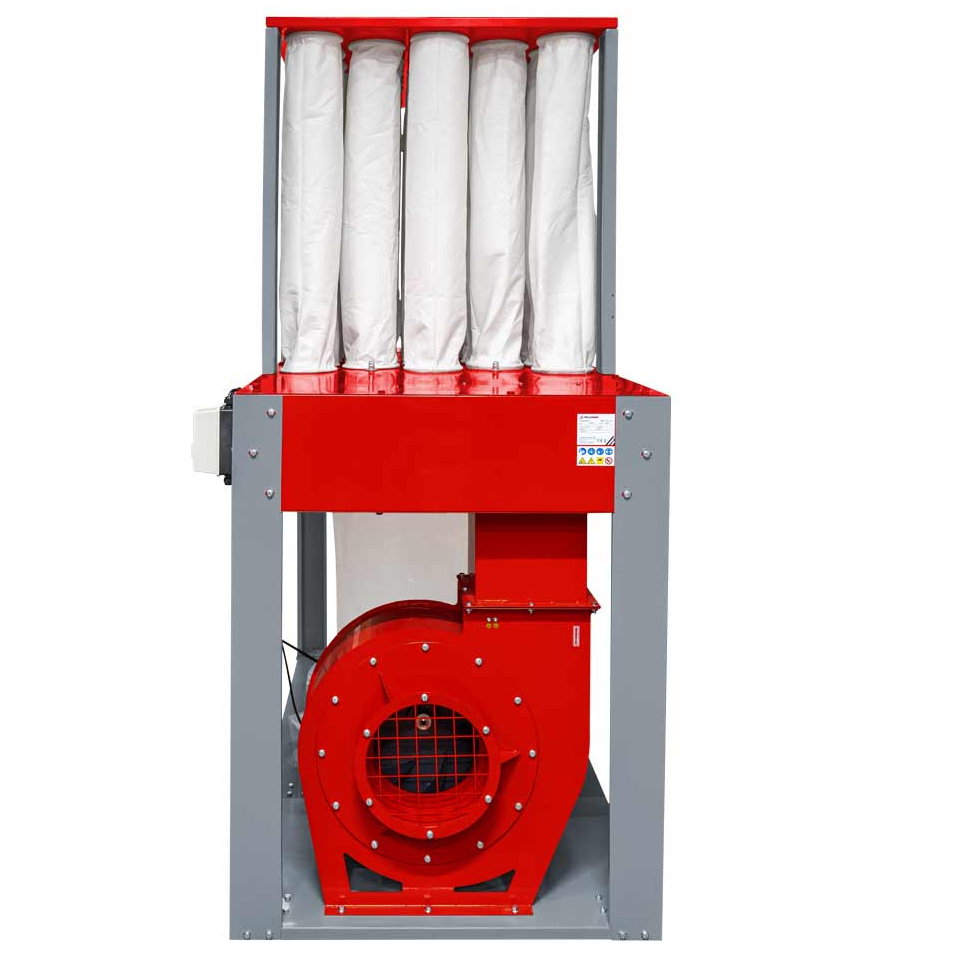

Nosnou část tvoří robustní plechová konstrukce. Ventilátor používá oběžné kolo o průměru 460 mm a pohání jej motor s jmenovitým výkonem S1 5 500 W. Pro připojení rozvodu je připraveno jedno vstupní hrdlo o průměru 280 mm.
Integrovaný pojízdný podvozek usnadňuje změnu polohy zařízení na vhodné dílenské podlaze. Uplatní se při instalaci nebo úpravách pracoviště. Připojení hadic a elektrického přívodu přitom musí umožňovat bezpečné vedení bez namáhání spojů.
Hlavní přínosy
- Odsávací výkon 7 500 m³/h pro návrh odsávání u dřevoobráběcích pracovišť.
- Motor S1 5 500 W s třífázovým napájením 400 V.
- 35 filtračních vaků s celkovou plochou 16,45 m².
- Dva sběrné pytle pro zachycené piliny a hobliny.
- Připojovací hrdlo Ø 280 mm pro napojení odsávacího vedení.
- Integrovaný pojezd pro manipulaci se sestavou v dílně.
Obsah dodávky
Součástí dodávky je:
- odsavač Holzmann ABS7500MF_400V,
- pojízdný podvozek,
- 35 filtračních vaků,
- 2 sběrné pytle na piliny a třísky.
Technické parametry
| Jmenovitý výkon motoru S1 | 5 500 W |
|---|---|
| Napájení | 400 V / 3 fáze / 50 Hz |
| Odsávací výkon | 7 500 m³/h |
| Podtlak | 3 835 Pa |
| Odsávací přípojka | 1× Ø 280 mm |
| Průměr oběžného kola ventilátoru | 460 mm |
| Počet filtračních vaků | 35 |
| Rozměry filtračního vaku (průměr × délka) | 160 × 945 mm |
| Celková filtrační plocha | 16,45 m² |
| Počet dodávaných sběrných pytlů | 2 |
| Objem sběrného pytle | 265 l |
| Rozměry sběrného pytle (průměr × délka) | 610 × 900 mm |
| Rozměry stroje (D × Š × V) | 2 110 × 1 140 × 2 260 mm |
| Hmotnost stroje bez obalu | 243 kg |
| Hmotnost s obalem | 320 kg |
| Balení 1 – rozměry (D × Š × V) | 2 150 × 1 040 × 630 mm |
| Balení 2 – rozměry (D × Š × V) | 740 × 740 × 820 mm |
| Hladina akustického tlaku LpA | 88,8 dB(A); nejistota K = 3 dB(A) |
| Hladina akustického výkonu LwA | 99,8 dB(A); nejistota K = 3 dB(A) |
Co připravit před instalací
Pro sestavený odsavač počítejte s rozměry 2 110 × 1 140 × 2 260 mm a s dalším místem pro obsluhu filtrů a sběrných pytlů. Umístění volte také podle trasy odsávacího vedení, aby se zbytečně neprodlužovalo připojení a nepřidávaly další změny směru.
Napojení k jednotlivým strojům přizpůsobte vstupu Ø 280 mm a požadovanému množství odsávaného vzduchu. Elektrické připojení svěřte kvalifikovanému pracovníkovi. Před uvedením do provozu musí být kompletně namontované filtrační vaky, sběrné pytle i připojovací vedení.
