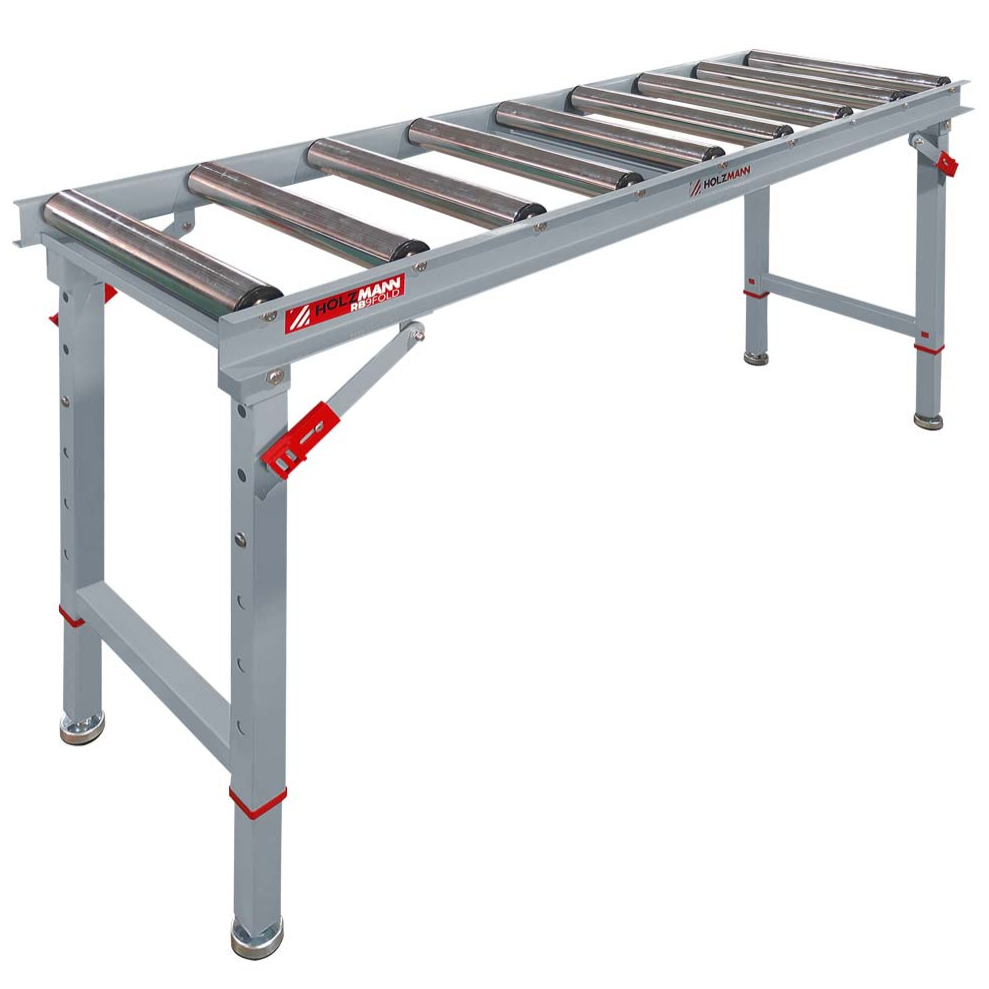

Holzmann RB9FOLD je skládací válečkový dopravník pro podepření a posouvání obrobků v dílně. Dráha o délce 1 650 mm s devíti válečky poskytuje více opěrných míst při manipulaci s dlouhými dílci. Maximální nosnost činí 200 kg.
Pracovní výšku nastavíte v šesti stupních od 650 do 1 100 mm, takže dopravník můžete přizpůsobit výšce navazujícího pracoviště. Skládací nohy oceníte zejména tam, kde podpěrnou dráhu používáte jen při některých operacích a po práci potřebujete uvolnit prostor.
Opora při zpracování a přesouvání obrobků
Válečková dráha pomáhá nést obrobek při jeho podávání, odebírání nebo přesouvání mezi pracovními místy. Materiál se při pohybu opírá postupně o jednotlivé válečky, což usnadňuje manipulaci oproti posouvání po pevné ploše. RB9FOLD se hodí pro dílny, které potřebují delší podpěru s možností změny pracovní výšky.
Válečky mají rozteč 190 mm. Při volbě dopravníku proto zohledněte také délku a tvar zpracovávaných dílců: obrobek musí mít během posouvání dostatečnou oporu. Pro návaznost na konkrétní stroj je podstatná výška jeho pracovní plochy i prostor pro umístění celé dráhy.
Výškové nastavení a vyrovnávací patky
Šest poloh výškového nastavení umožňuje přizpůsobit dopravník různým pracovním úrovním. Jemné doladění usnadňují nastavitelné patky s gumovými podložkami, které pomáhají vyrovnat usazení konstrukce na podlaze. Kombinace stupňového nastavení a vyrovnávacích patek je praktická při přesouvání dopravníku mezi pracovišti.
Skládací nohy pro úsporné uložení
Opěrné nohy lze rozložit a složit bez použití nářadí. Po sklopení se výška dopravníku sníží na 140 mm, takže při uskladnění zabírá méně místa na výšku. Toto provedení oceníte v menší dílně i na pracovišti, kde se uspořádání vybavení mění podle aktuální zakázky.
Hlavní výhody Holzmann RB9FOLD
- Devět válečků poskytuje více opěrných míst podél dráhy.
- Délka 1 650 mm vytváří delší podpěrnou plochu pro manipulaci s obrobky.
- Nosnost až 200 kg umožňuje podepření těžších dílců v mezích přípustného zatížení.
- Výška 650–1 100 mm v šesti stupních usnadňuje přizpůsobení pracovišti.
- Vyrovnávací patky s gumovými podložkami slouží k jemnému nastavení usazení.
- Skládání nohou bez nářadí zjednodušuje přípravu a následné uložení.
- Výška po složení 140 mm snižuje prostorové nároky při skladování.
Technické parametry
| Výrobce | Holzmann |
|---|---|
| Model | RB9FOLD |
| Maximální nosnost | 200 kg |
| Počet válečků | 9 |
| Délka dopravníku | 1 650 mm |
| Rozteč válečků | 190 mm |
| Průměr válečků | 57 mm |
| Rozsah pracovní výšky | 650–1 100 mm |
| Počet stupňů nastavení výšky | 6 |
| Výška ve složeném stavu | 140 mm |
| Rozměry dopravníku (D × Š × V) | 1 650 × 490 × 650–1 100 mm |
| Hmotnost dopravníku | 27 kg |
| Hmotnost včetně balení | 29 kg |
| Rozměry balení (D × Š × V) | 1 730 × 520 × 180 mm |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete v kategorii válečkové dráhy a tratě. Prohlédněte si také další vybavení značky Holzmann. S volbou vhodné podpěry vám pomůže poradenský článek Jak vybrat opěrné stojany.
Časté dotazy
Jakou nosnost má Holzmann RB9FOLD?
Maximální nosnost dopravníku je 200 kg.
Lze dopravník přizpůsobit výšce pracovního stolu?
Ano, pracovní výšku lze nastavit v šesti stupních od 650 do 1 100 mm. Jemné doladění umožňují nastavitelné patky s gumovými podložkami.
Je ke skládání nohou potřeba nářadí?
Ne. Opěrné nohy lze složit i rozložit bez použití nářadí.
Kolik místa dopravník zabere na výšku po složení?
Ve složeném stavu má výšku 140 mm. Délka rozloženého dopravníku je 1 650 mm.
