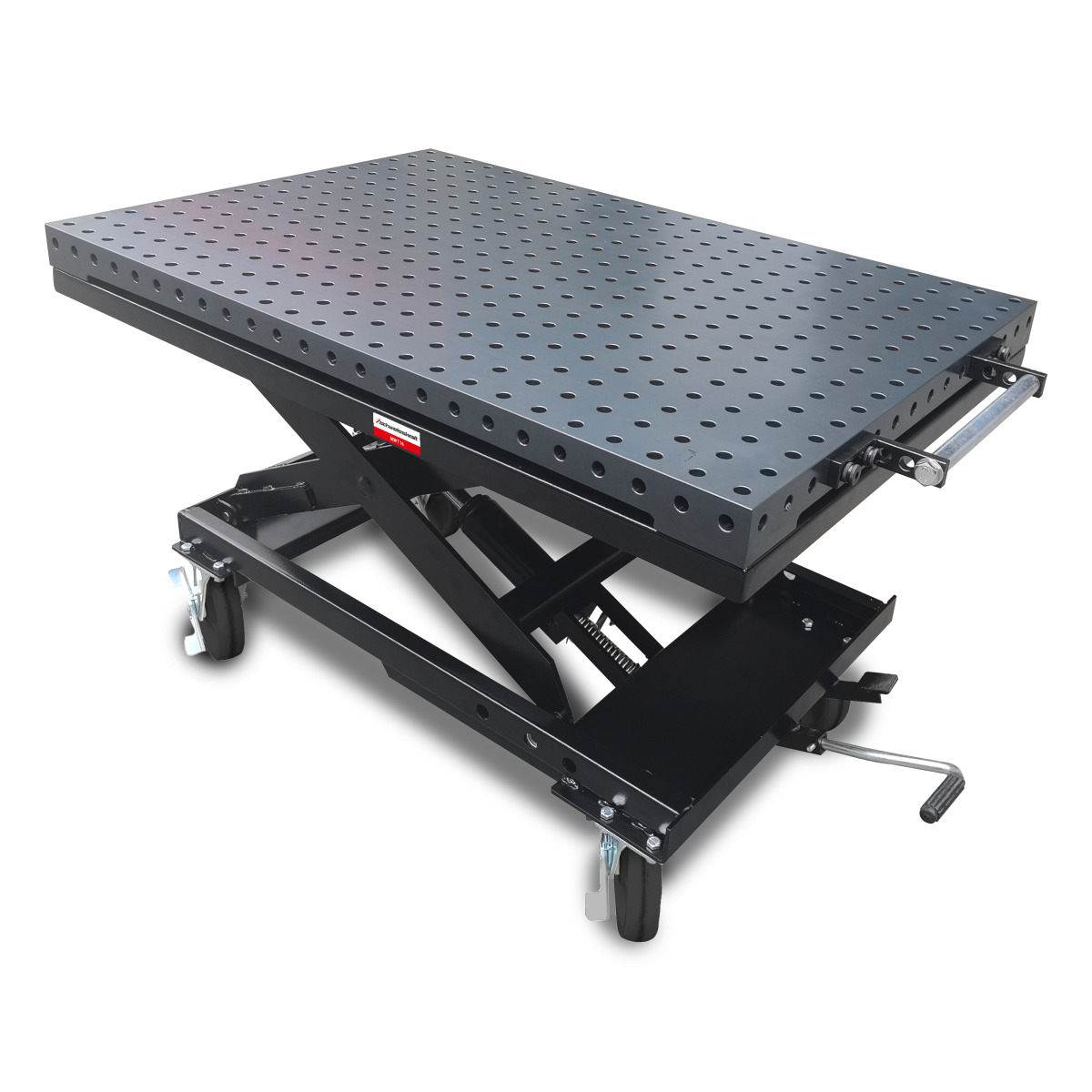

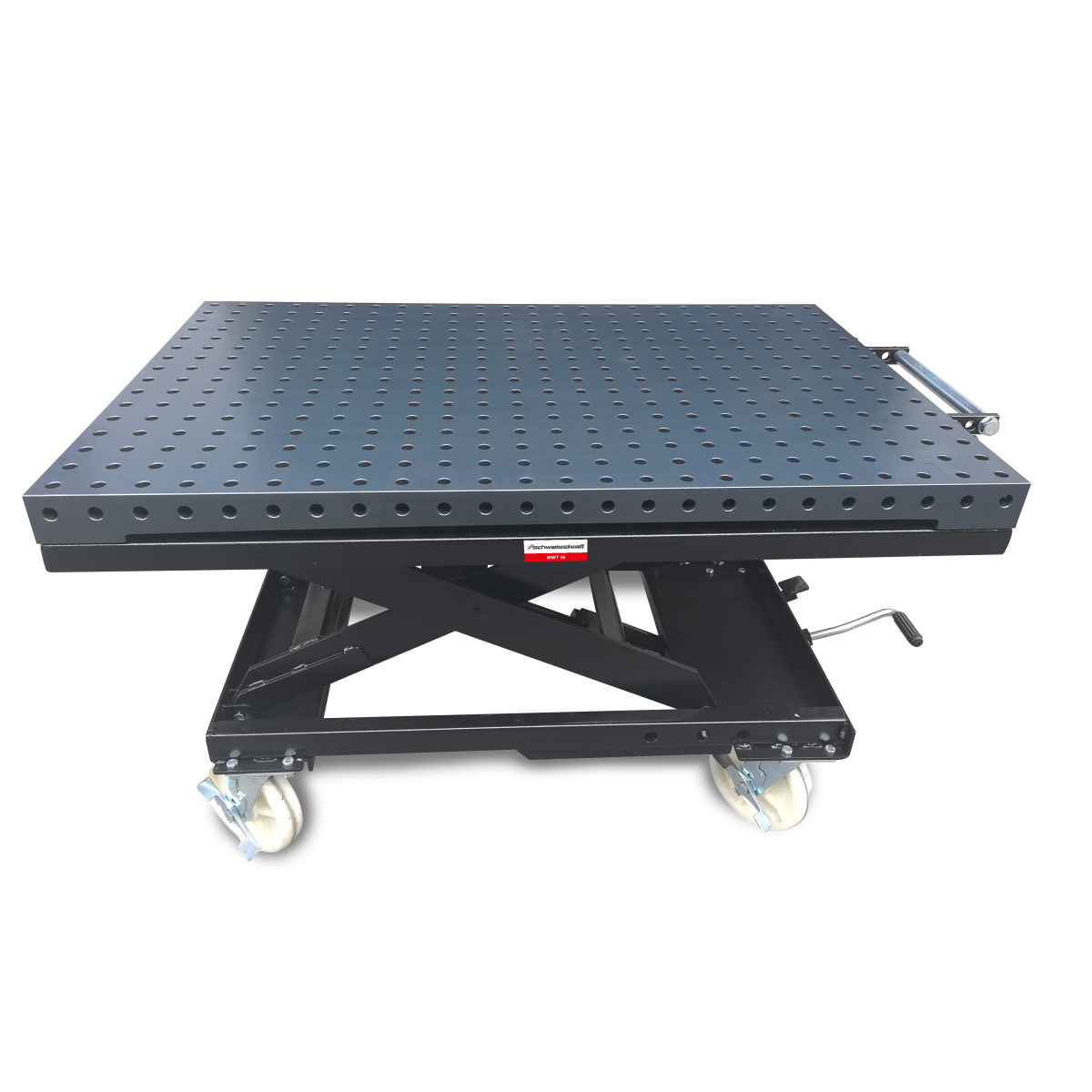

Schweißkraft MWT 16 ve verzi 3D je pojízdný svařecí stůl s hydraulickým nastavením pracovní výšky. Spojuje pracovní plochu 1 200 × 800 mm, upínací systém s otvory o průměru 16 mm a nosnost 750 kg. Hodí se do zámečnických, výrobních a servisních dílen, kde se mění rozměry svařenců i místo práce.
Desku lze ruční hydraulikou nastavit od 445 do 987 mm nad podlahou. Můžete tak přizpůsobit polohu obrobku konkrétní operaci, aniž by bylo nutné budovat pevné pracoviště pro každou výšku. Nůžkový zdvihací mechanismus doplňuje bezpečnostní aretační čep se čtyřmi polohami zajištění.
Označení 3D zde znamená možnost využít při upínání pracovní desku i boční lemy po obvodu stolu. Ty pomáhají při sestavování a zajištění dílců ve svislé poloze. Pro upínací prvky systému 16 jsou připraveny otvory o průměru 16 mm; samostatná sada svěrek a dorazů se pořizuje jako příslušenství.
Pracovní výška podle svařence a obsluhy
Výškové nastavení oceníte při střídání menších dílců, rámů a rozměrnějších sestav. Nízká poloha usnadní uložení těžšího obrobku na desku, vyšší poloha poskytne pohodlnější přístup při sestavování, bodování a svařování. Hydraulický zdvih se ovládá ručně a na jedno sešlápnutí posune stůl přibližně o 14,6 mm.
Celosvařovaná ocelová konstrukce s nůžkovým mechanismem tvoří pevný základ pro práci s materiálem do uvedené nosnosti. Při plánování pracoviště počítejte také s přibližnou hmotností samotného stolu 250 kg. Stůl je určen pro manipulaci v dílně pomocí pojezdových kol; před prací jej ustavte na vhodné rovné ploše a použijte parkovací brzdy.
Deska pro opakovatelné upínání
Pracovní deska je z konstrukční oceli S355 a její povrch je CNC obráběný. Rovná pracovní plocha pomáhá při sestavování dílců do požadované polohy. Plazmová nitridace zvyšuje tvrdost povrchu a jeho odolnost proti korozi a ulpívání svařovacího rozstřiku.
Otvory o průměru 16 mm umožňují použití vhodných dorazů, svěrek a dalších prvků systému 16. To je užitečné zejména při opakované výrobě: jednou připravené rozmístění upínacích prvků usnadňuje ustavení dalších stejných svařenců. Boční lemy rozšiřují možnosti upnutí mimo vodorovnou plochu, například při montáži kolmých částí konstrukce.
Mobilní pracoviště v dílně
Otočná pojezdová kola umožňují přesunout stůl k místu přípravy materiálu nebo k dalšímu výrobnímu stanovišti. K vedení stolu slouží odnímatelné madlo. Parkovací brzdy pomáhají udržet stůl v pracovní poloze po jeho přemístění.
Součástí dodávky je také pozinkovaná odkapávací vana. Je umístěna pod pracovní plochou a zachytává část materiálu propadajícího otvory desky. Díky tomu se prostor pod stolem snáze udržuje. Pro konkrétní upínací úlohy lze stůl doplnit samostatně nabízenou sadou příslušenství MWT 16.
Hlavní přednosti
- Nosnost 750 kg poskytuje prostor pro práci s těžšími svařenci při dodržení podmínek používání stolu.
- Pracovní plocha 1 200 × 800 mm umožňuje sestavování dílců i použití upínacích přípravků.
- Ruční hydraulický zdvih 445–987 mm přizpůsobí výšku stolu aktuální práci.
- Systém otvorů Ø 16 mm a boční lemy umožňují vodorovné i svislé upínání vhodnými prvky.
- Nitridovaná deska z oceli S355 je připravena na běžné namáhání svařovacího pracoviště.
- Pojezdová kola s brzdami usnadňují přesun a následné ustavení stolu.
Obsah dodávky a příslušenství
- Mobilní zvedací stůl MWT 16 ve verzi 3D s hydraulickým nůžkovým mechanismem, pracovní deskou, pojezdovými koly a odnímatelným madlem.
- Pozinkovaná odkapávací vana.
Sada upínacích svěrek, dorazů a dalších prvků k MWT 16 je volitelným příslušenstvím a objednává se samostatně.
Technické parametry
| Provedení | Mobilní hydraulický svařecí stůl, verze 3D |
|---|---|
| Rozměry pracovní plochy (D × Š) | 1 200 × 800 mm |
| Materiál pracovní desky | Konstrukční ocel S355 |
| Průměr upínacích otvorů | 16 mm |
| Minimální výška pracovní plochy | 445 mm |
| Maximální výška pracovní plochy | 987 mm |
| Maximální nosnost | 750 kg |
| Zdvih na jedno sešlápnutí | 14,6 mm |
| Rozměry stolu při maximální výšce (D × Š × V) | 1 200 × 800 × 987 mm |
| Hmotnost | Přibližně 250 kg |
Zobrazit další parametry Skrýt další parametry
Další vybavení pracoviště najdete v kategorii svařecí stoly a v nabídce značky Schweißkraft.
Časté dotazy
Jaký je rozsah nastavení výšky?
Pracovní plochu lze nastavit od 445 do 987 mm nad podlahou. Zdvih zajišťuje ručně ovládaný hydraulický mechanismus.
Jsou upínací prvky součástí stolu?
Stůl má otvory pro prvky systému 16. Sada svěrek a dorazů k MWT 16 je samostatně nabízené příslušenství.
Lze upínat dílce také svisle?
Ano. Verze 3D má boční lemy po obvodu pracovní desky, které rozšiřují možnosti upnutí obrobků ve svislé poloze.
Lze stůl přemisťovat po dílně?
Ano. Je vybaven otočnými pojezdovými koly s parkovací brzdou a odnímatelným madlem. Před svařováním jej ustavte a kola zabrzděte.
