Hoblovka s protahem ADH 31 C SPIRAL (400 V)

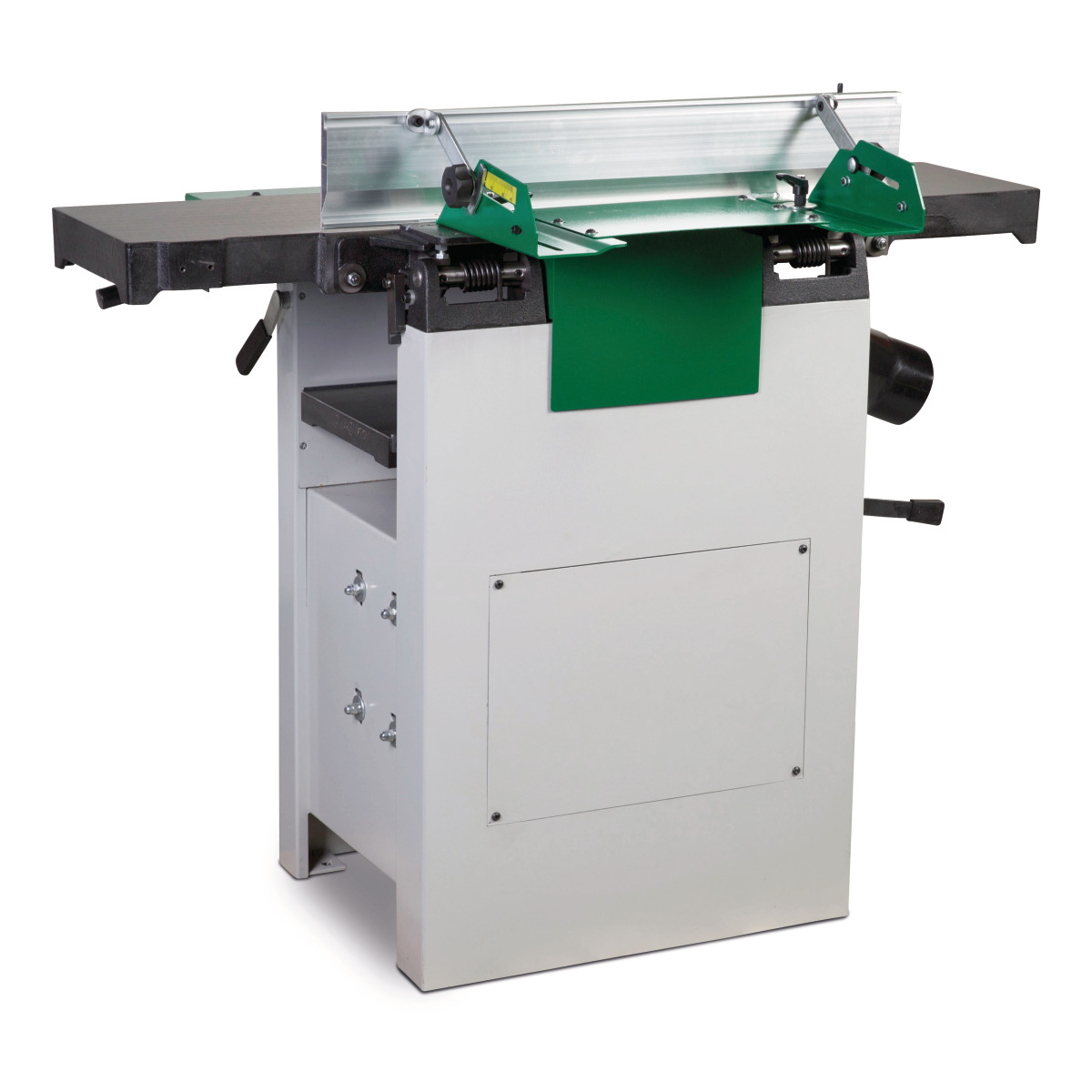

Holzstar ADH 31 C Spiral spojuje srovnávačku a protahovačku v jednom stroji. Truhláři umožňuje nejprve vytvořit rovnou plochu a hranu prkna či hranolu a poté obrobek opracovat na požadovanou tloušťku. Maximální hoblovací šířka je 308 mm, rozsah výšky protahu 5–225 mm a stroj vyžaduje napájení 400 V.

Charakteristickým prvkem této varianty je spirálový hoblovací válec s 56 břitovými destičkami. Pro vedení materiálu při srovnávání slouží dlouhý stůl a nastavitelný hliníkový doraz. Při protahování obrobek posouvá automatický podávací mechanismus rychlostí 7 m/min.

ADH 31 C Spiral se hodí pro přípravu prken, fošen a lišt z masivního dřeva, zejména pokud v dílně potřebujete opakovaně srovnávat plochy a vyrábět dílce stejné tloušťky. Před pořízením počítejte s prostorem pro stroj i pro podávání delších obrobků a s připojením odsávání třísek.

Od hrubého řeziva k přesnému dílci

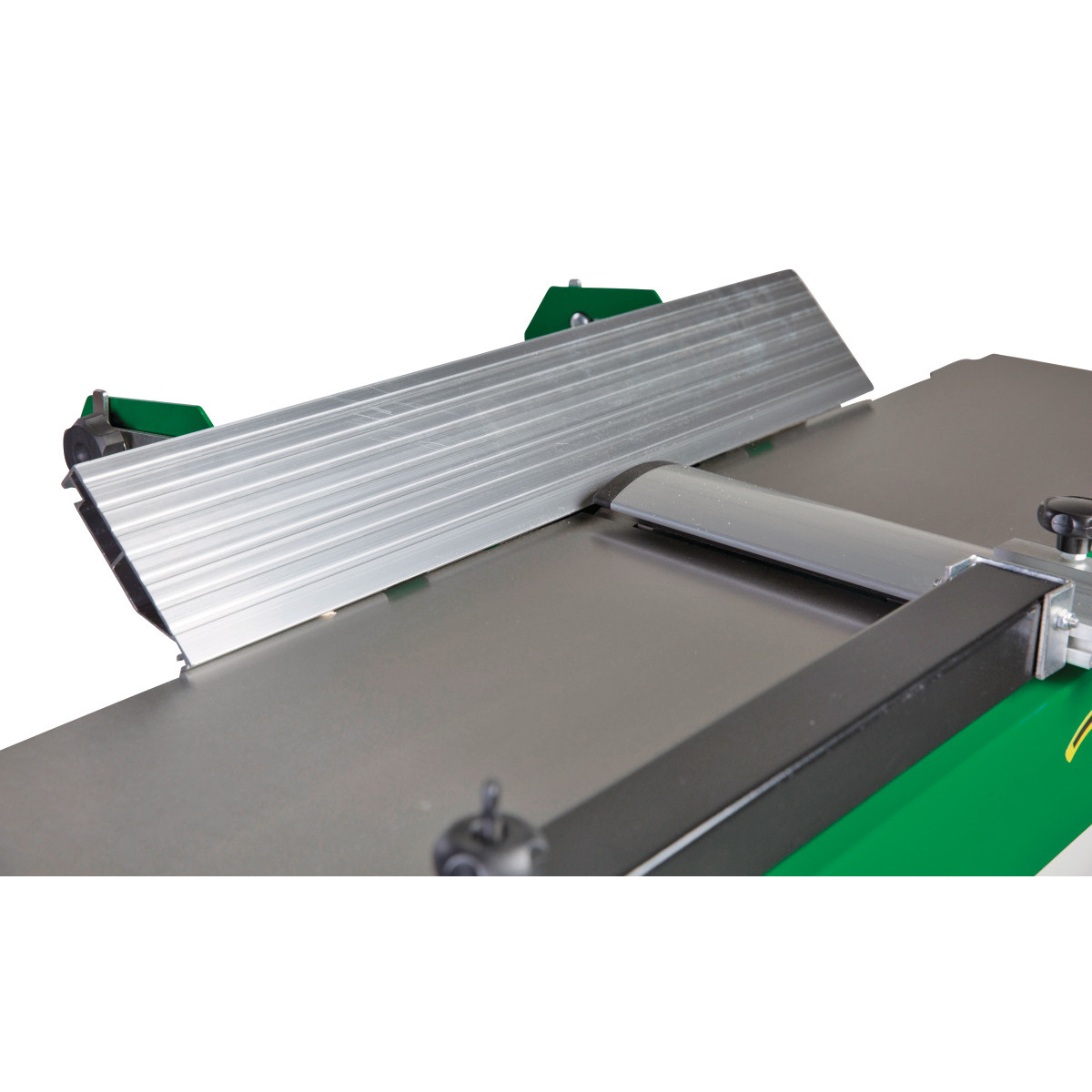

Při srovnávání vedete materiál po horním pracovním stole a vytvoříte první rovnou referenční plochu. Pomocí dorazu pak můžete opracovat navazující hranu; hliníkový doraz lze naklopit od 90° do 45°. To je užitečné při přípravě hran pro další truhlářské operace i při opracování dílců pod úhlem.

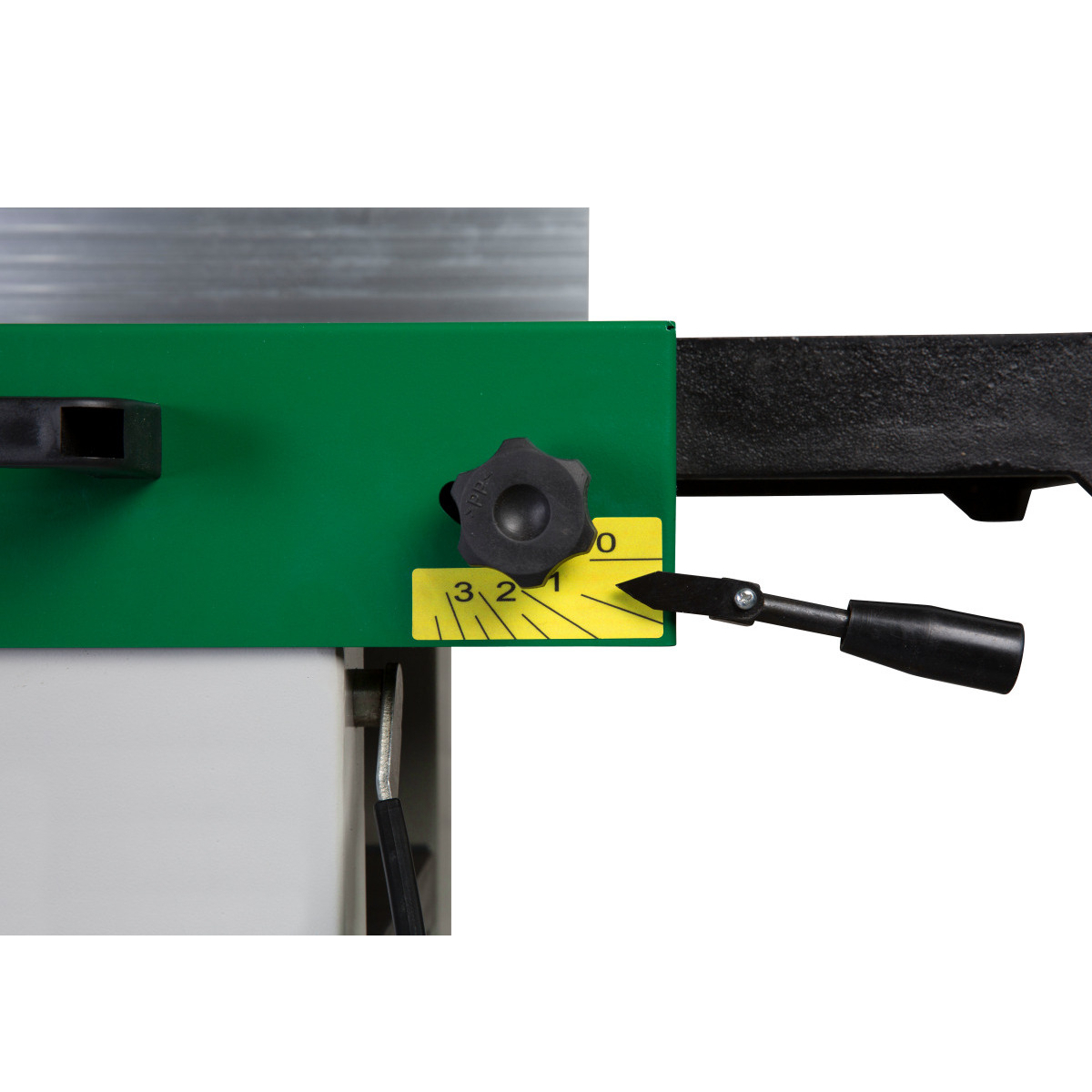

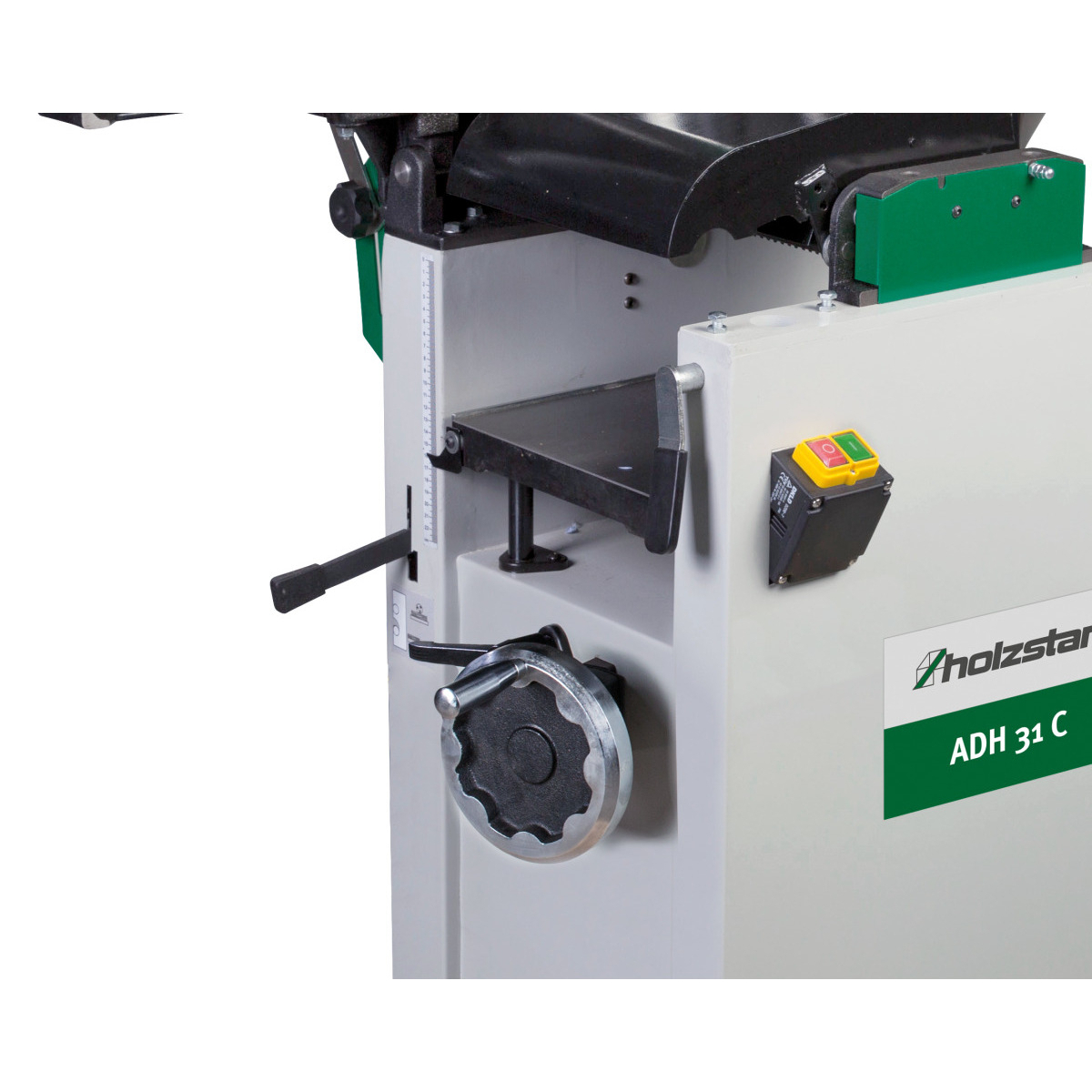

V režimu protahu se obrobek vede po samostatném litinovém stole s broušeným povrchem. Stroj ubírá materiál z protilehlé strany a vytváří plochu rovnoběžnou s již srovnanou stranou. Výšku protahu lze nastavit v rozsahu 5–225 mm. Maximální úběr třísky činí 3 mm při srovnávání i protahování; vhodnou hloubku jednotlivého průchodu volte podle šířky a druhu dřeva.

Spirálový válec a vedení obrobku

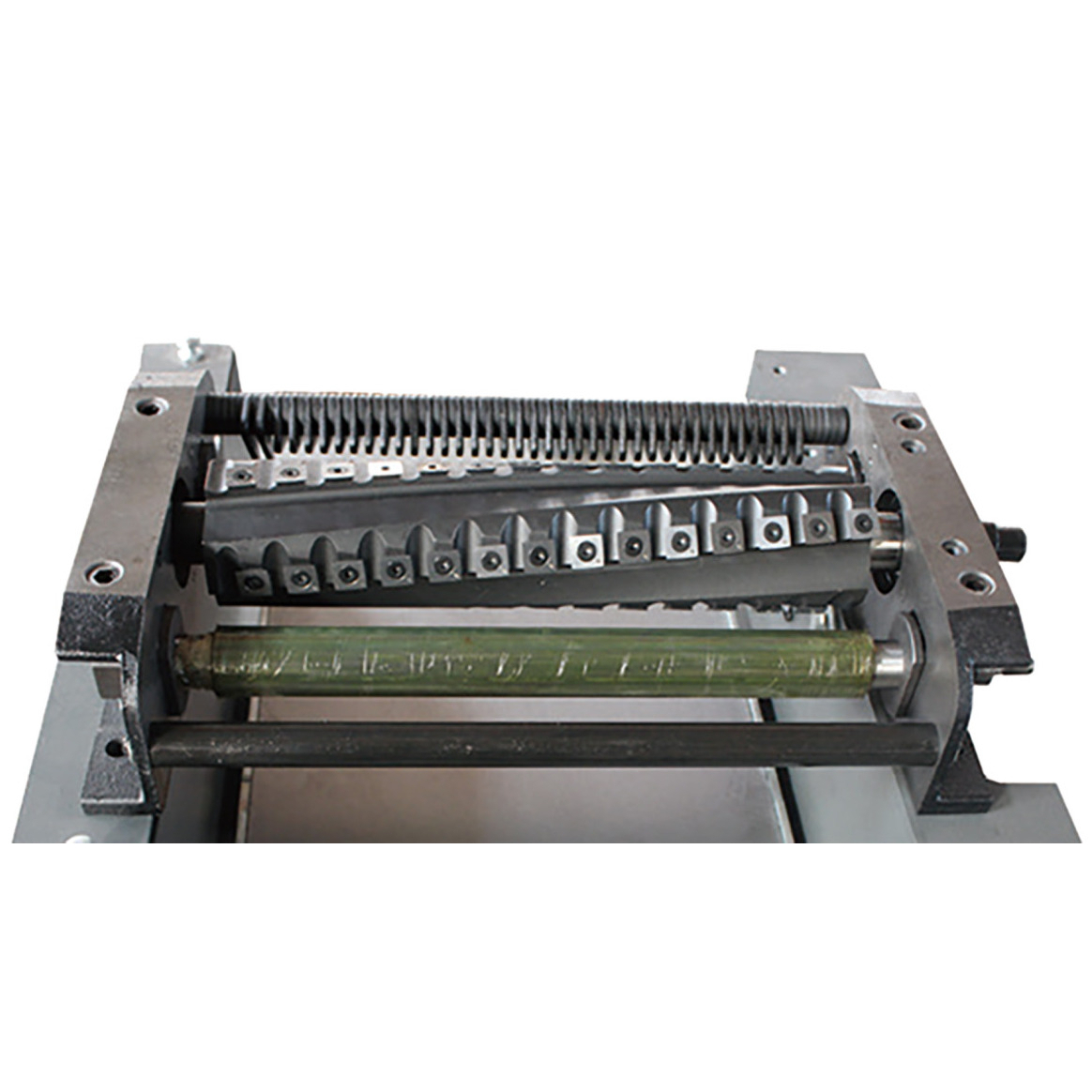

Spirálový válec se otáčí rychlostí 5 200 ot./min a nese 56 břitových destiček. V porovnání s běžným válcem s dlouhými rovnými noži poskytuje jiné uspořádání břitů při záběru do dřeva. Při plánování údržby je praktické, že jsou pro tento typ válce dostupné výměnné destičky jako příslušenství.

Při protahování zajišťuje automatický posuv podávací válec s přímým ozubením. Výstupní válec má pogumovaný povrch, který pomáhá vést opracovaný dílec bez zbytečného poškozování jeho povrchu. Rovnoměrný posuv usnadňuje přípravu většího počtu dílců na stejný rozměr.

Pracovní stoly a odsávání

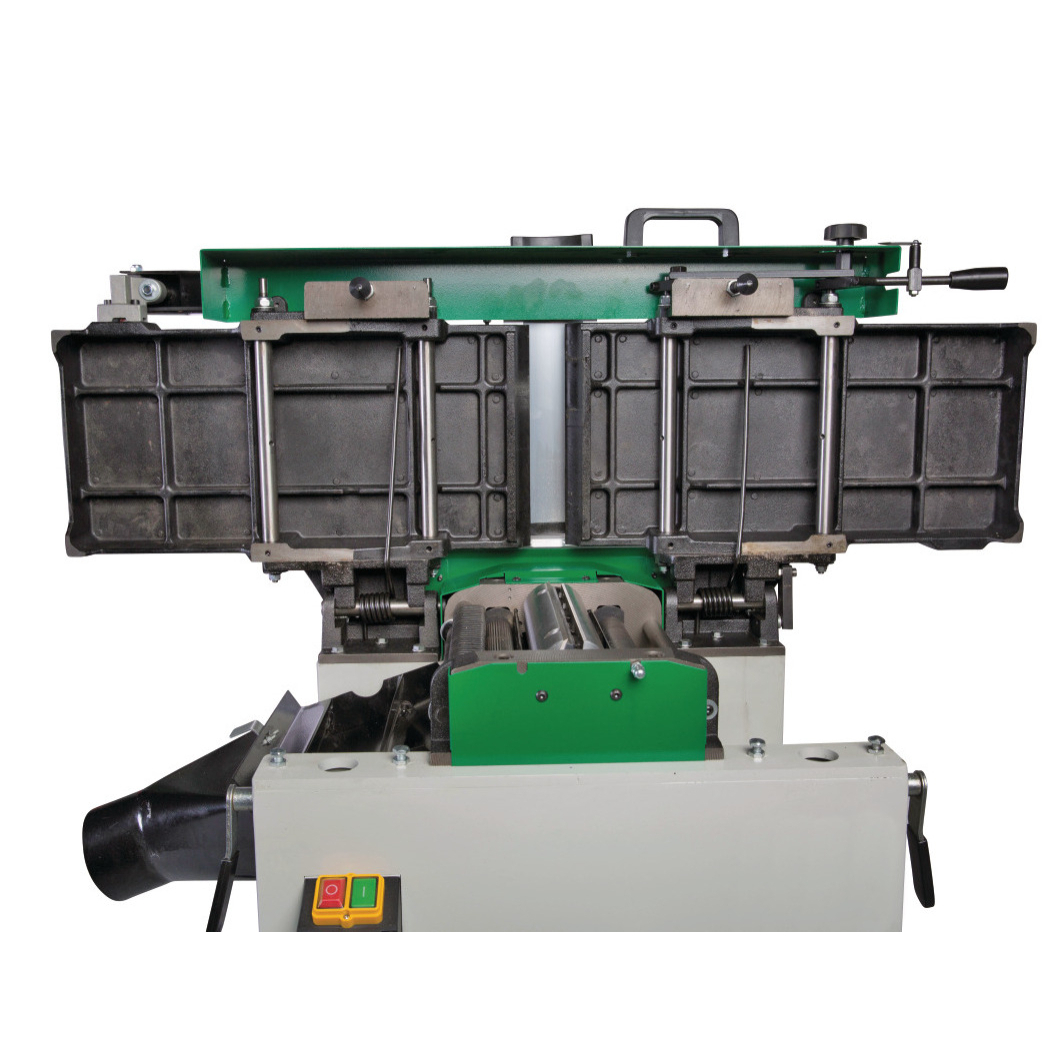

Horní srovnávací stůl je vyroben z žebrovaného tlakově litého hliníku. Protahovací stůl je z šedé litiny a má broušený povrch. Kombinace obou pracovních ploch odpovídá rozdílným nárokům na ruční vedení při srovnávání a podepření materiálu při automatickém protahu.

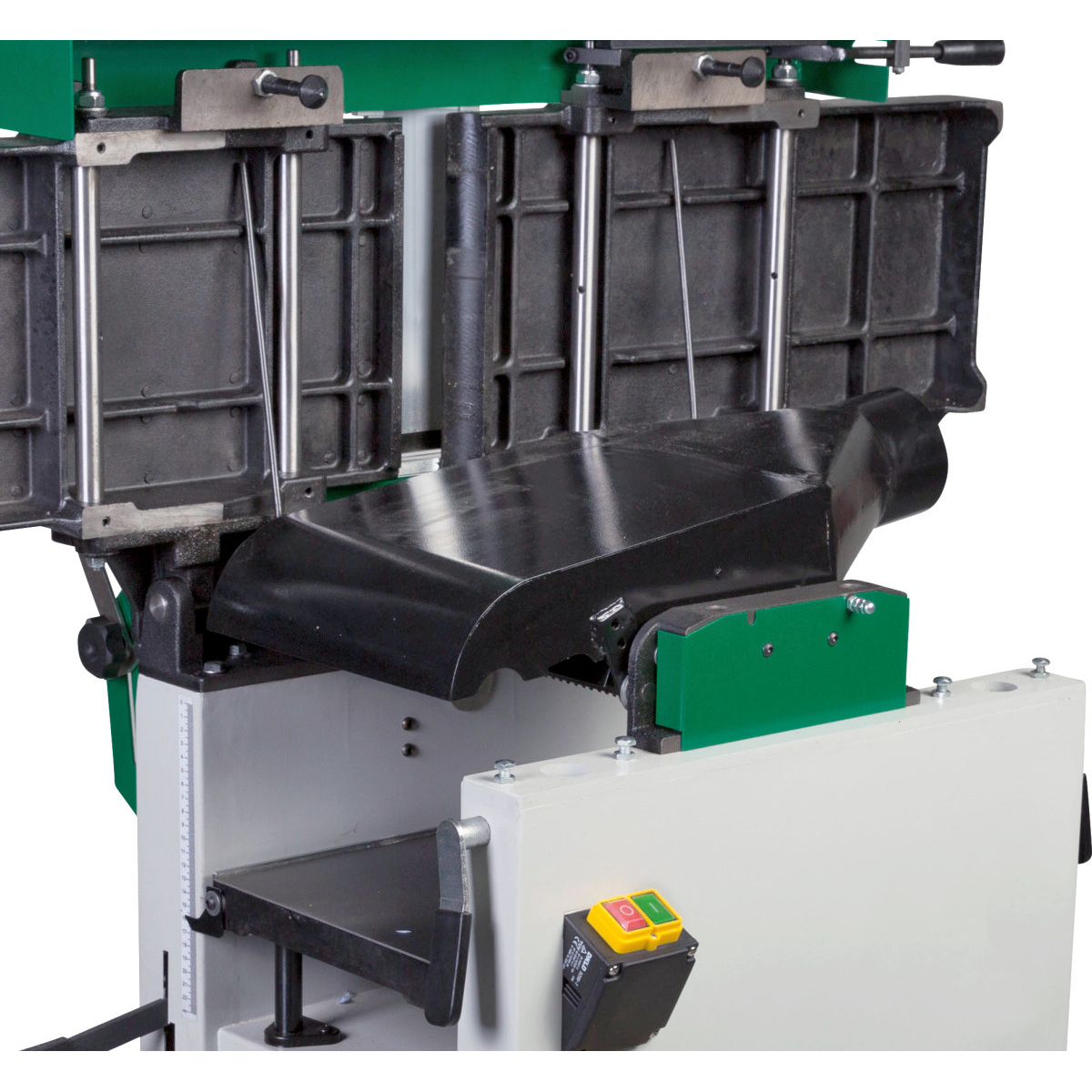

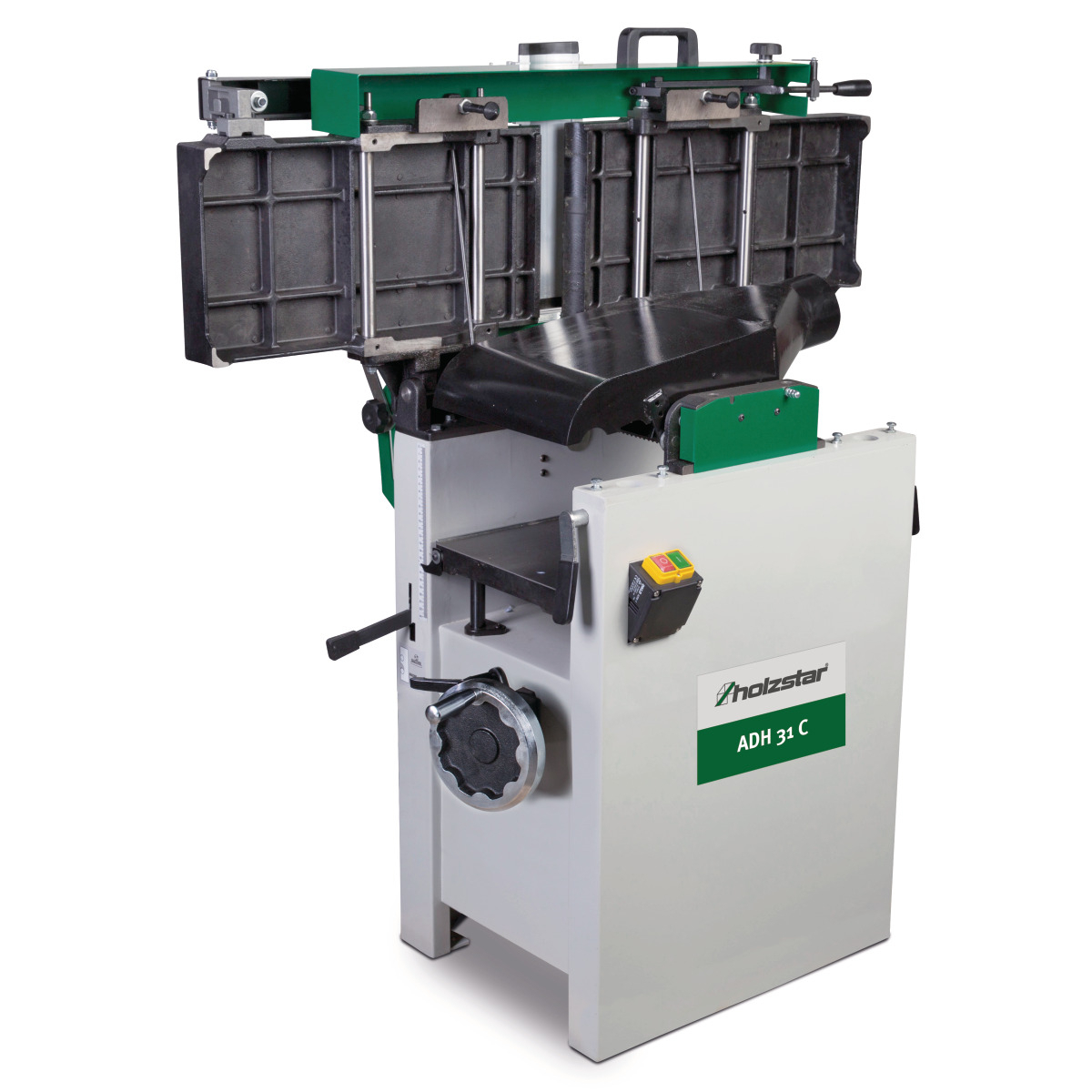

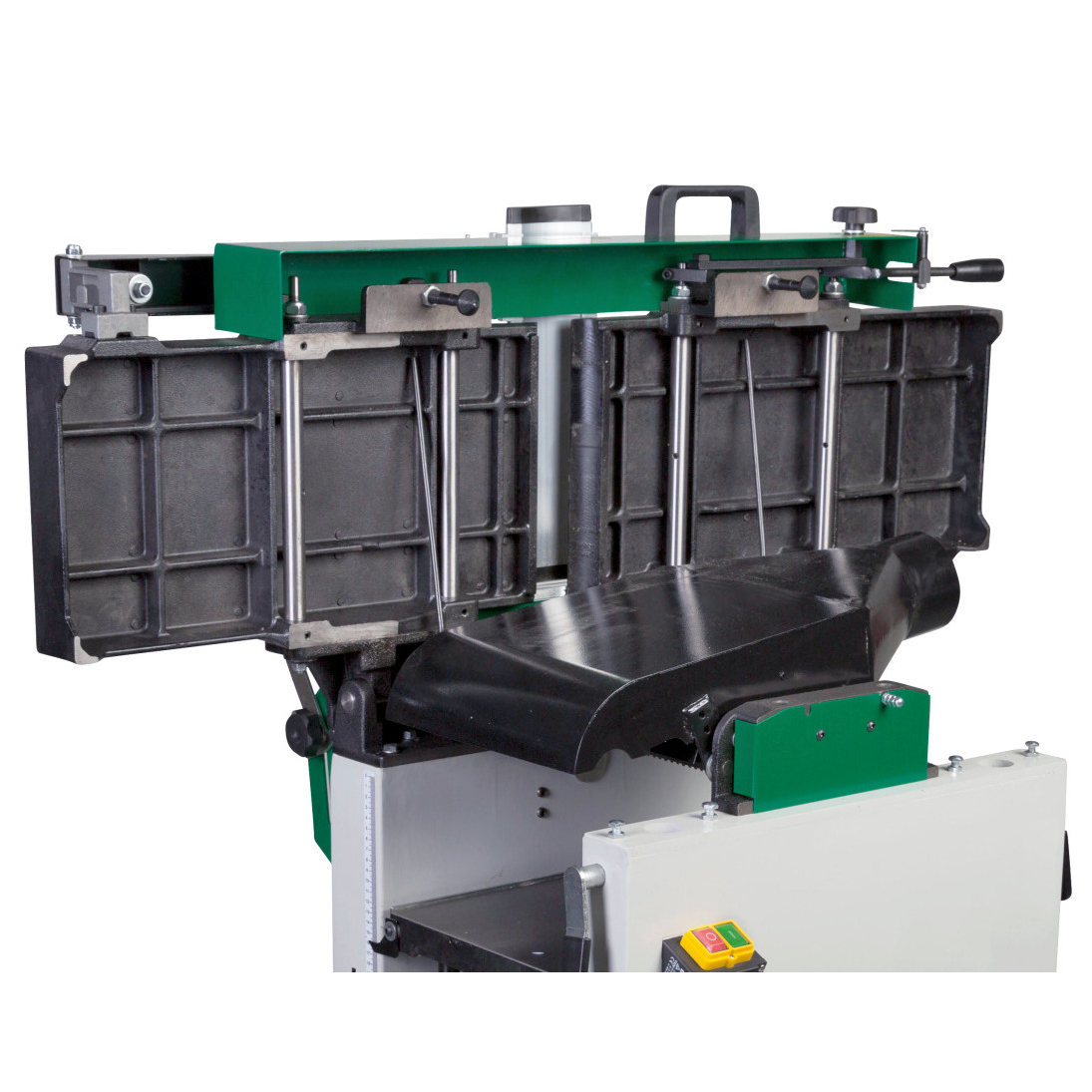

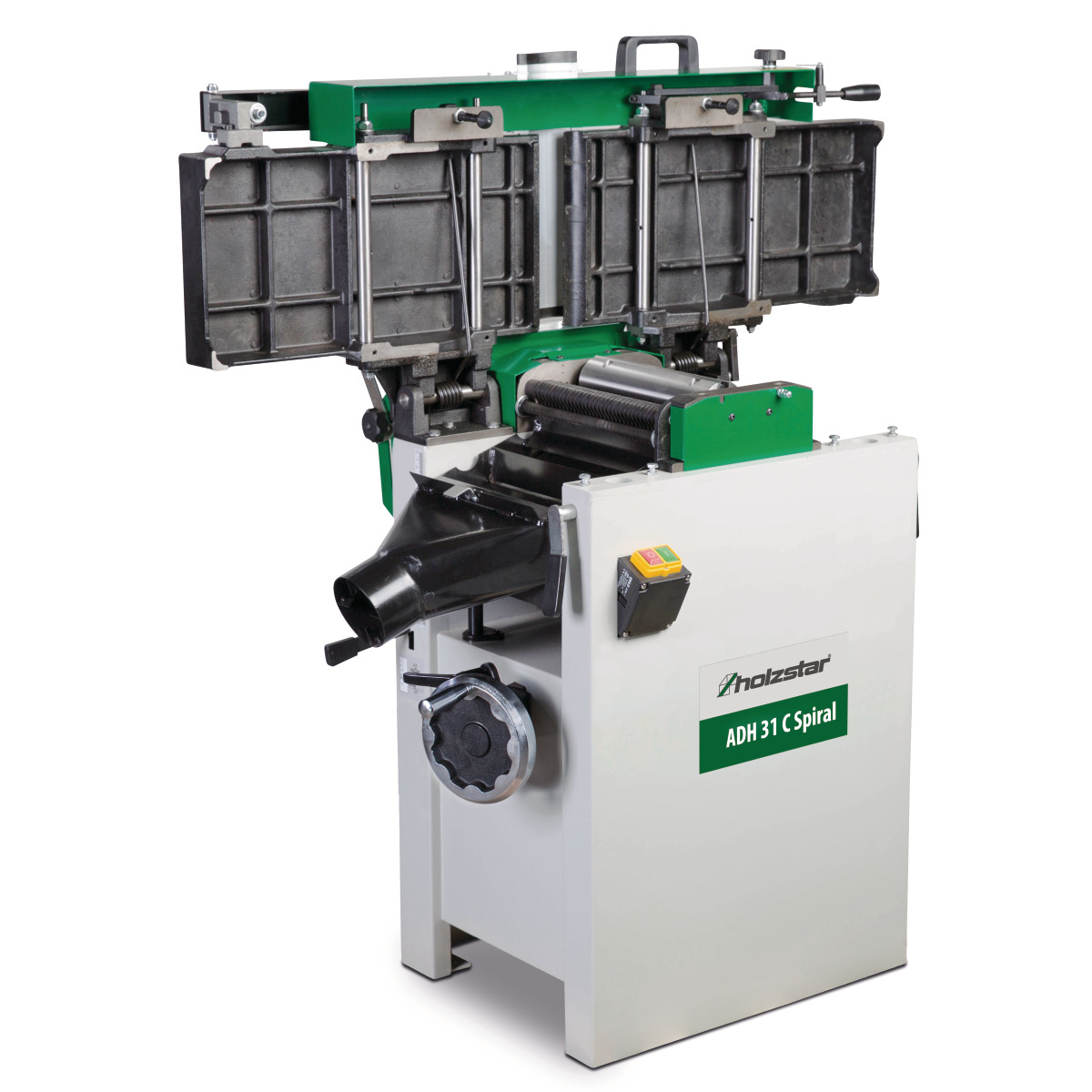

Integrovaný kryt pro odvod třísek lze při změně režimu sklopit. Připojení odsávání má v obou režimech průměr 100 mm. Odsavač vybírejte také podle množství vznikajících třísek a prostorového uspořádání dílny; samotný kryt odsavač nenahrazuje.

Hlavní přednosti

• Dvě operace na jednom stroji: srovnání plochy a hrany i následné protahování na požadovanou tloušťku.
• Pracovní šířka až 308 mm: prostor pro opracování širších prken a dílců z masivu.
• Spirálový válec s 56 destičkami: konstrukční řešení určené pro opracování dřeva s jednotlivými výměnnými břity.
• Automatický posuv 7 m/min: rovnoměrné vedení obrobku při protahování.
• Nastavitelný srovnávací doraz: vedení obrobku při opracování hrany a možnost náklonu do 45°.
• Odsávací nátrubek 100 mm: připojení dílenského odsávání pro oba pracovní režimy.
