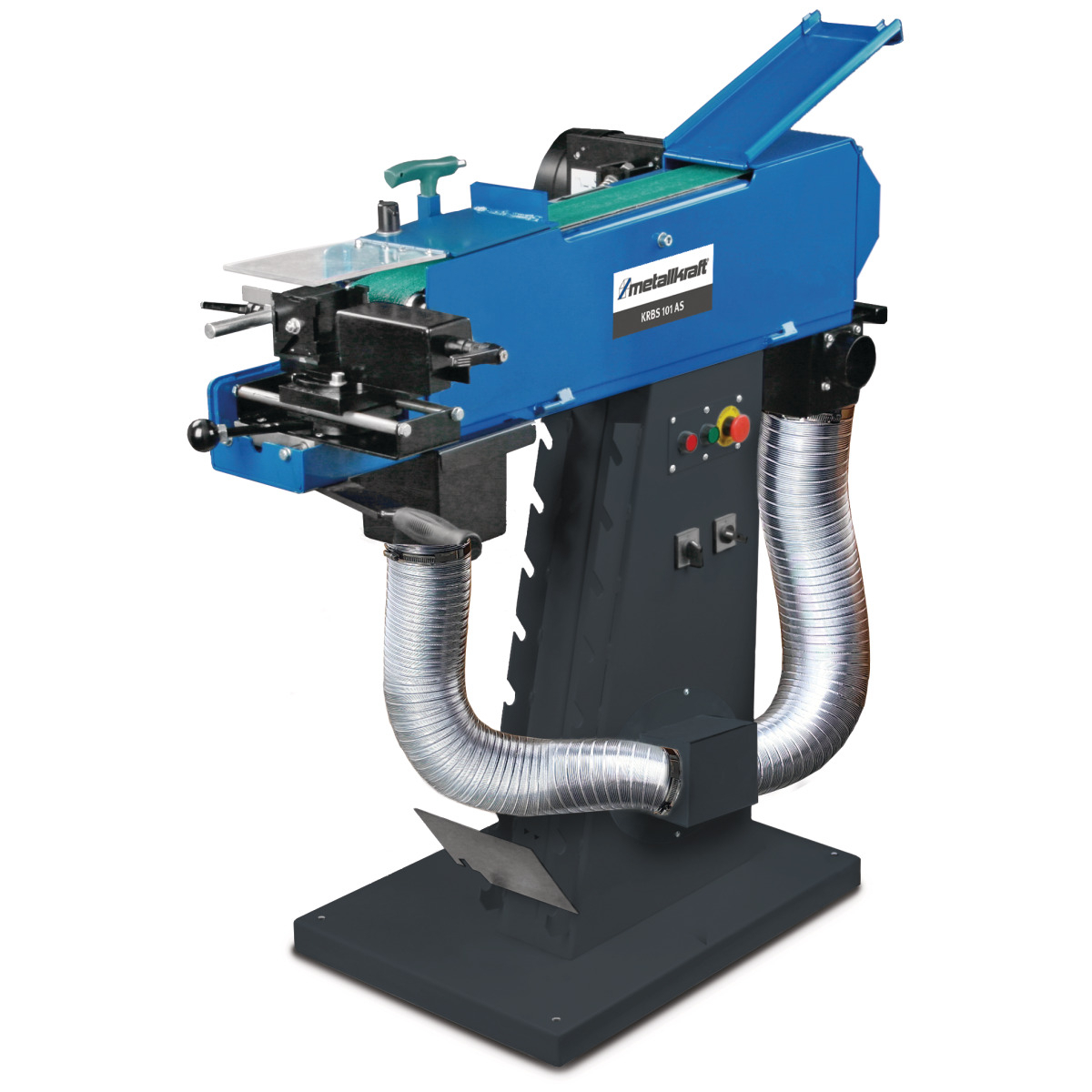

Víceúčelová pásová bruska KRBS 101 AS

Víceúčelová pásová bruska Metallkraft KRBS 101 AS je určena pro tvarové broušení trubek a profilů, rovinné broušení i odstraňování otřepů z kovových dílů. Používá brusný pás 2 000 × 100 mm a nabízí dvě rychlosti pásu, 15 a 30 m/s. Součástí této varianty je integrované odsávání s prachovým vakem.

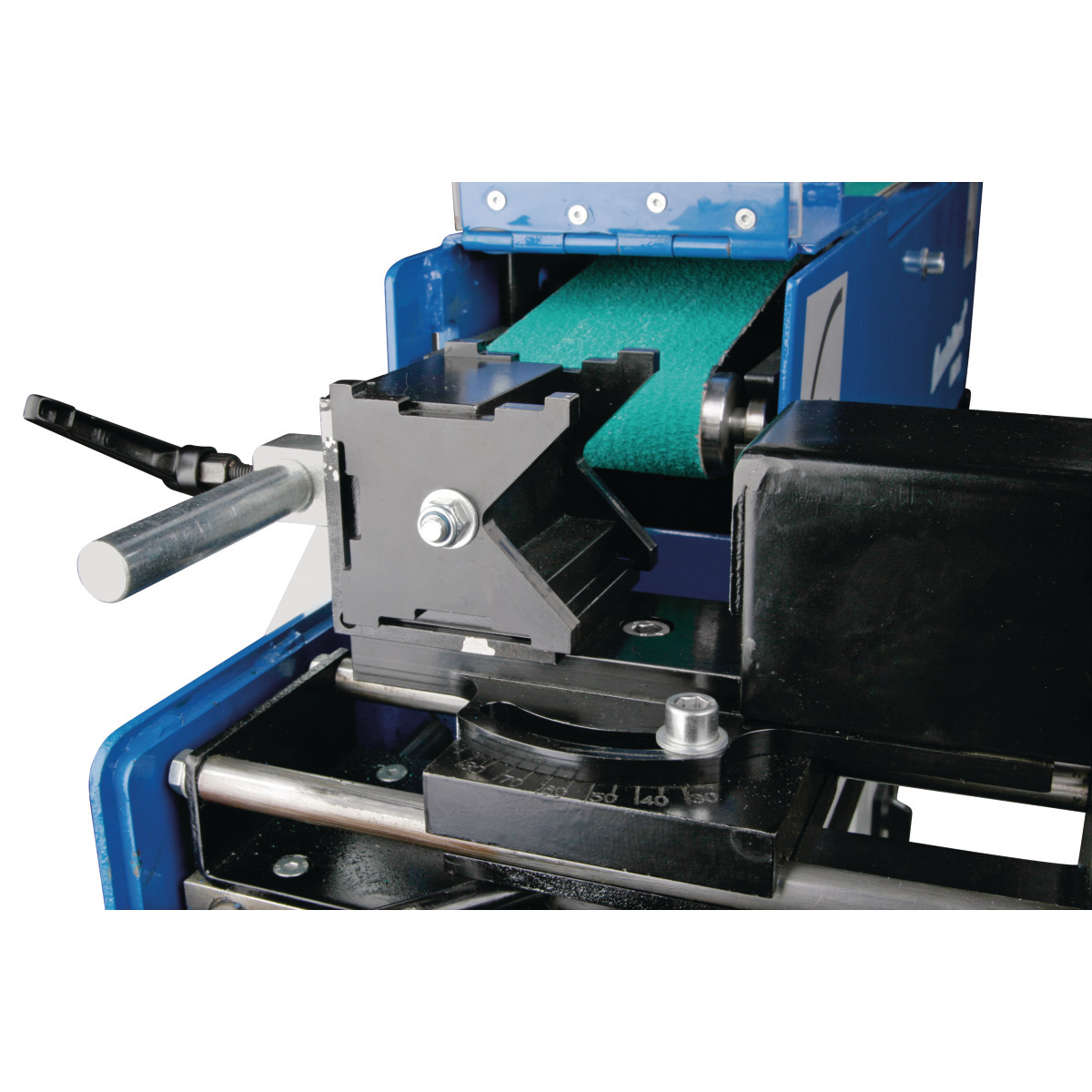

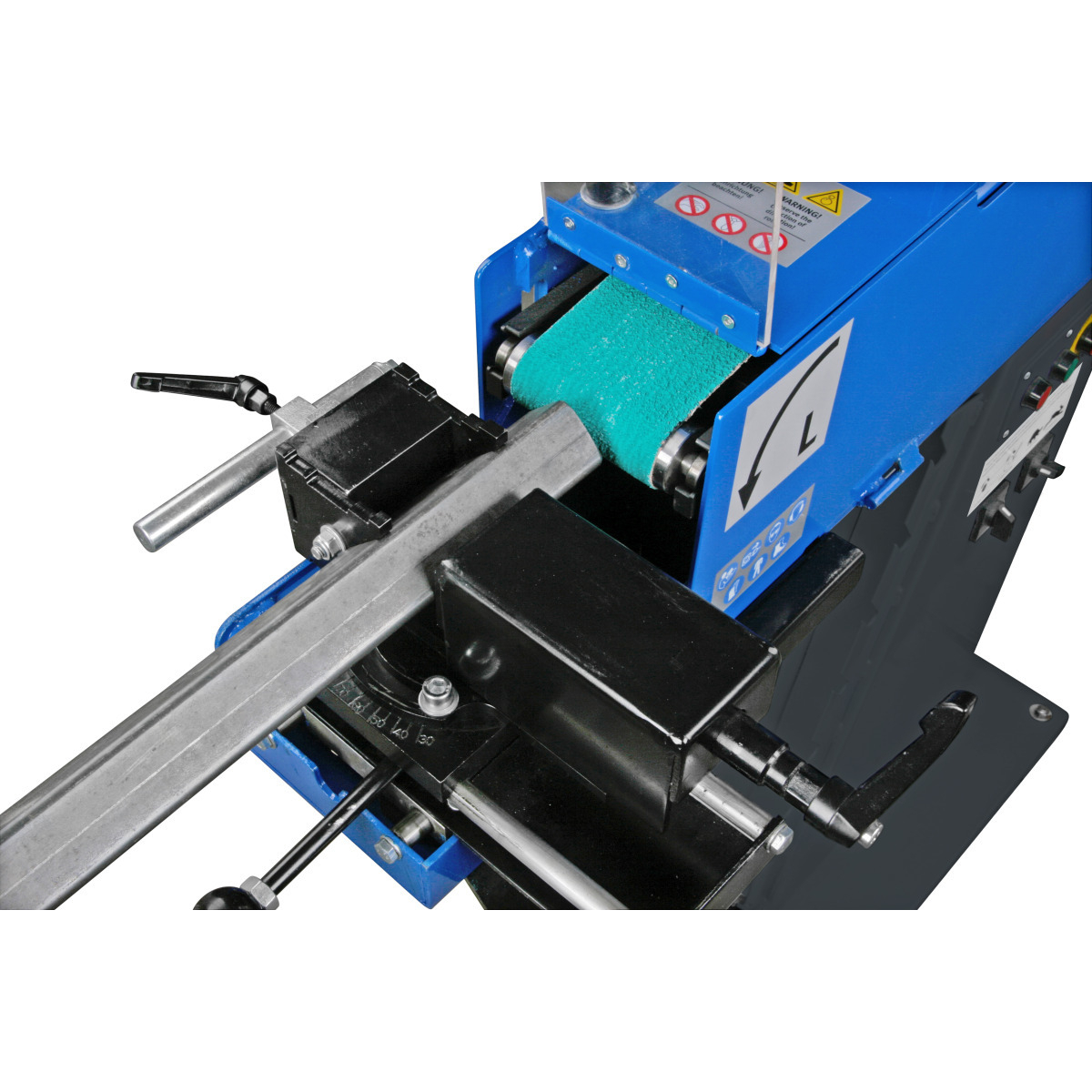

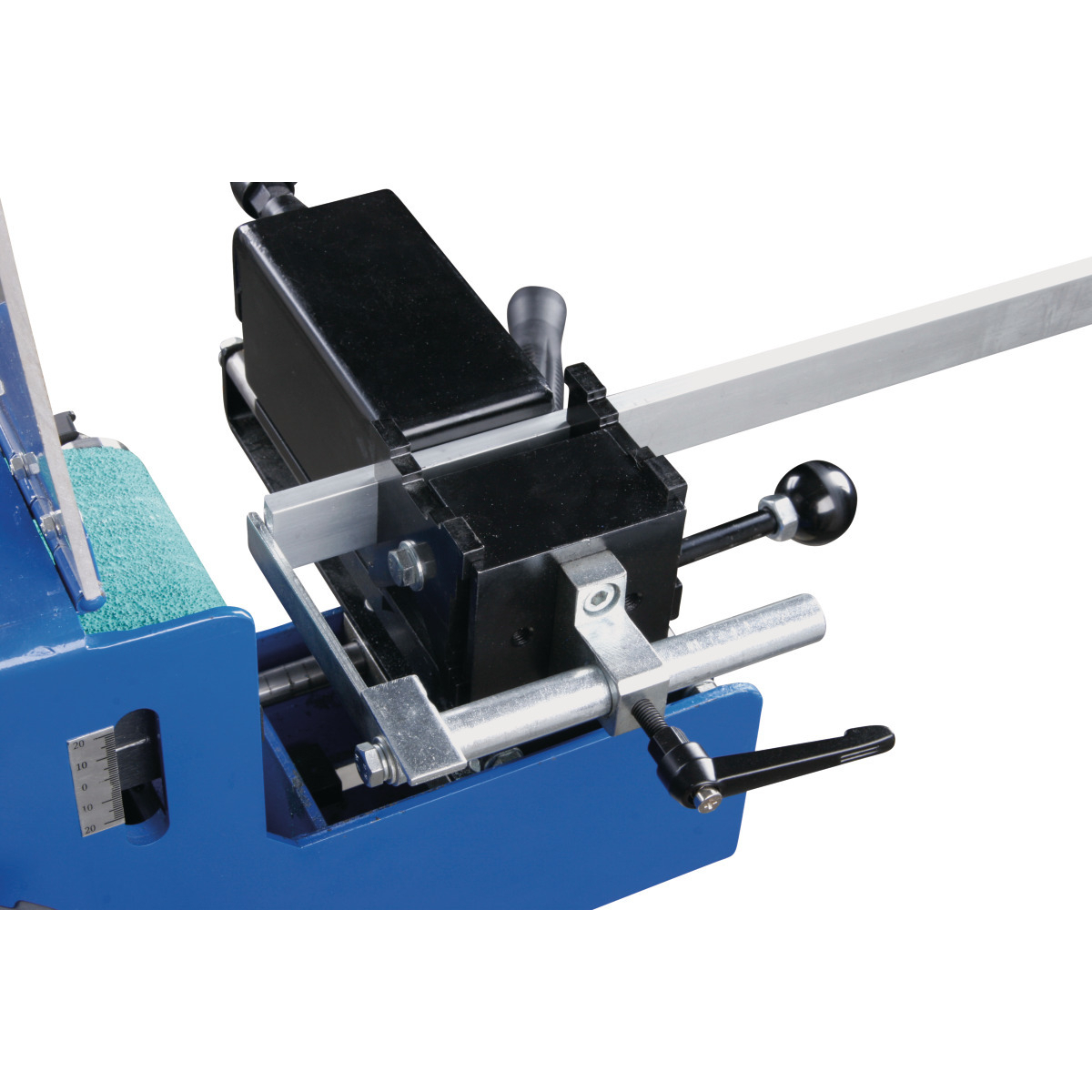

Otočné čelisti upínacího mechanismu umožňují uchytit kulaté i hranaté trubky a plochou ocel. Pro tvarové broušení trubek je určen rozsah průměrů 20–78 mm. Po změně uspořádání lze využít horní část pásu k broušení rovných ploch nebo zadní pracovní místo k odstraňování otřepů. Jeden stroj tak obslouží několik navazujících operací při výrobě zábradlí, rámů a dalších kovových konstrukcí.

KRBS 101 AS je stacionární stroj pro přívod 400 V / 50 Hz. Při plánování pracoviště počítejte s rozměry přibližně 1 250 × 750 × 1 140 mm a hmotností přibližně 159 kg. Kolem brusky ponechte místo pro dlouhé díly, bezpečnou obsluhu upínání a přístup k nádobám na jiskry a brusný odpad.

Tvarové broušení trubek a profilů

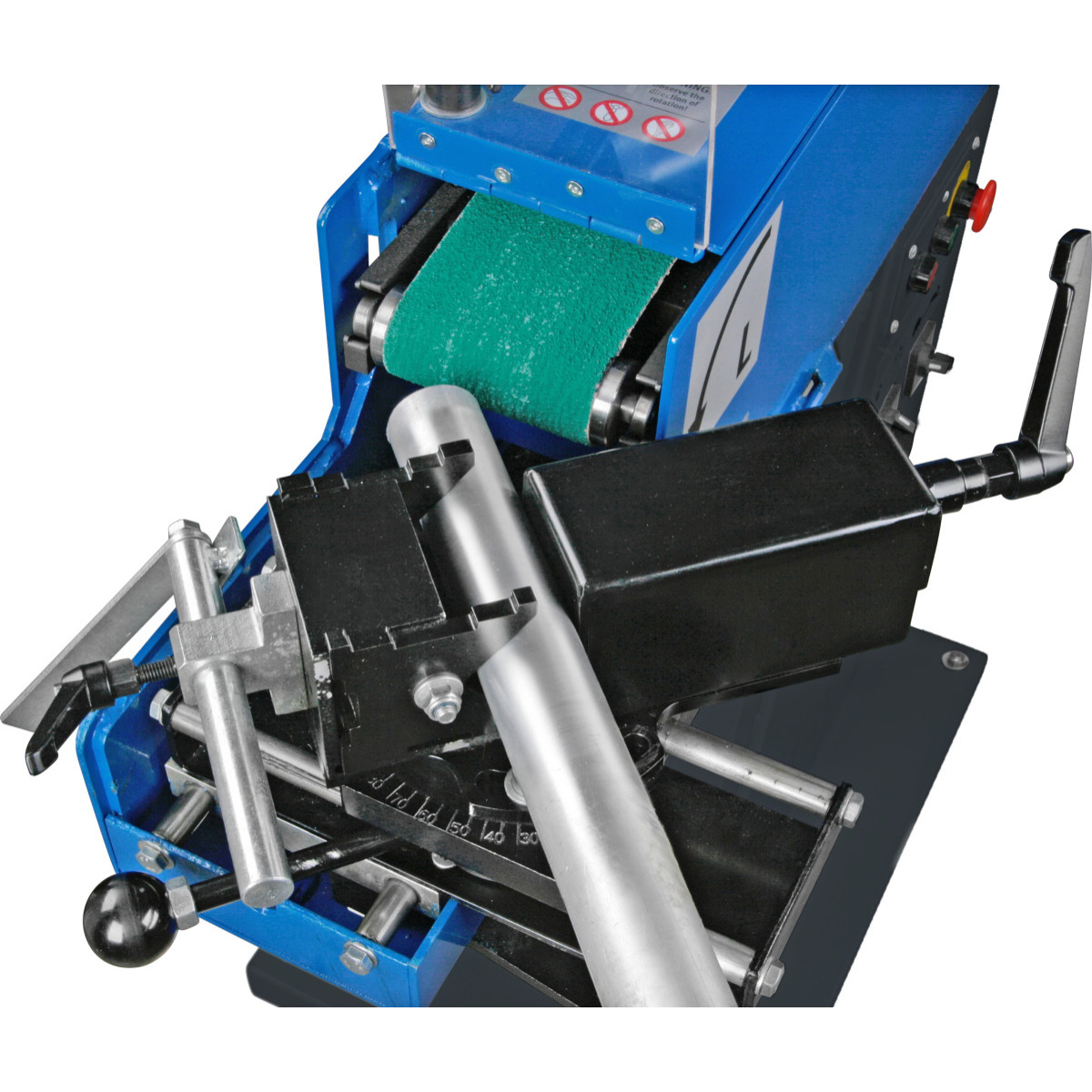

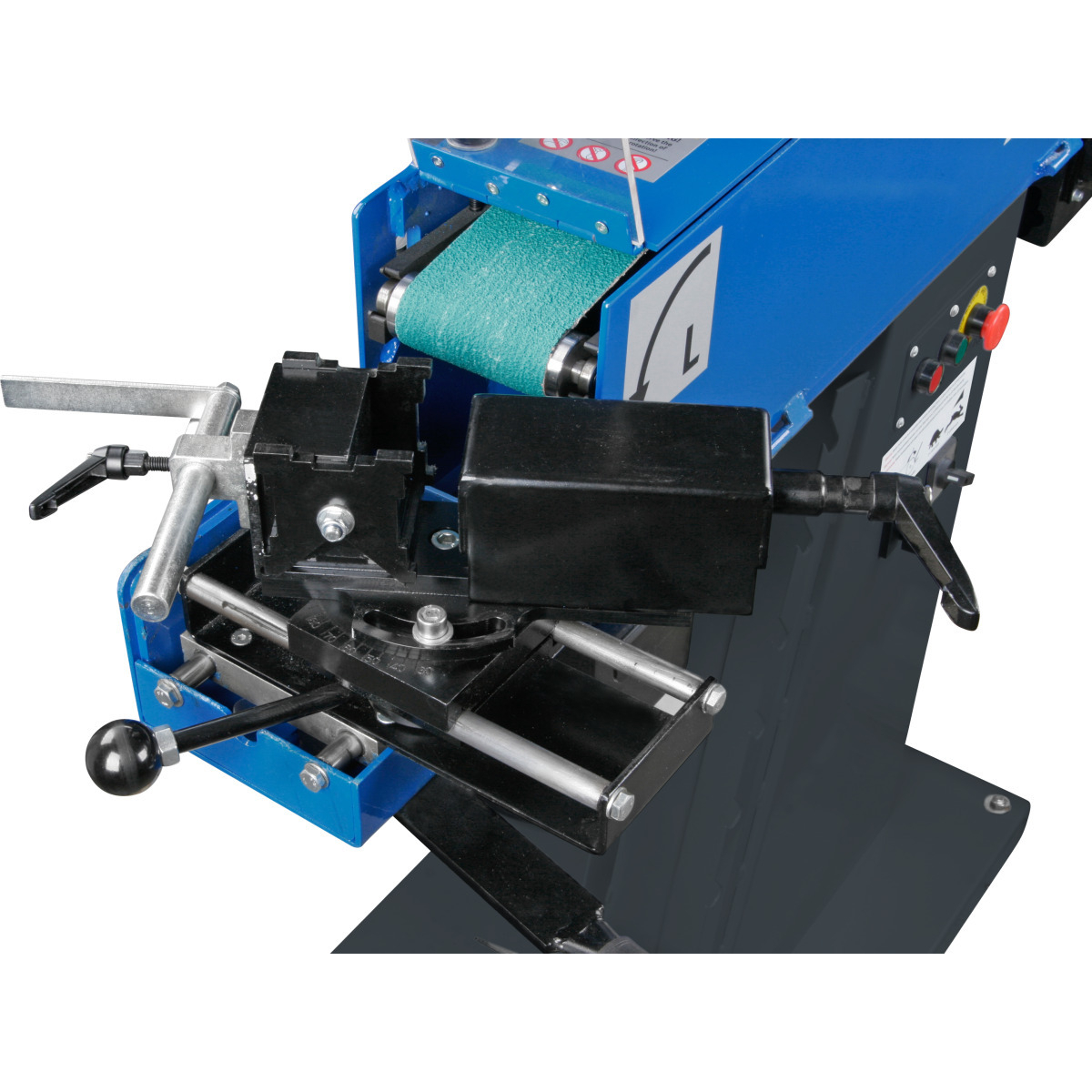

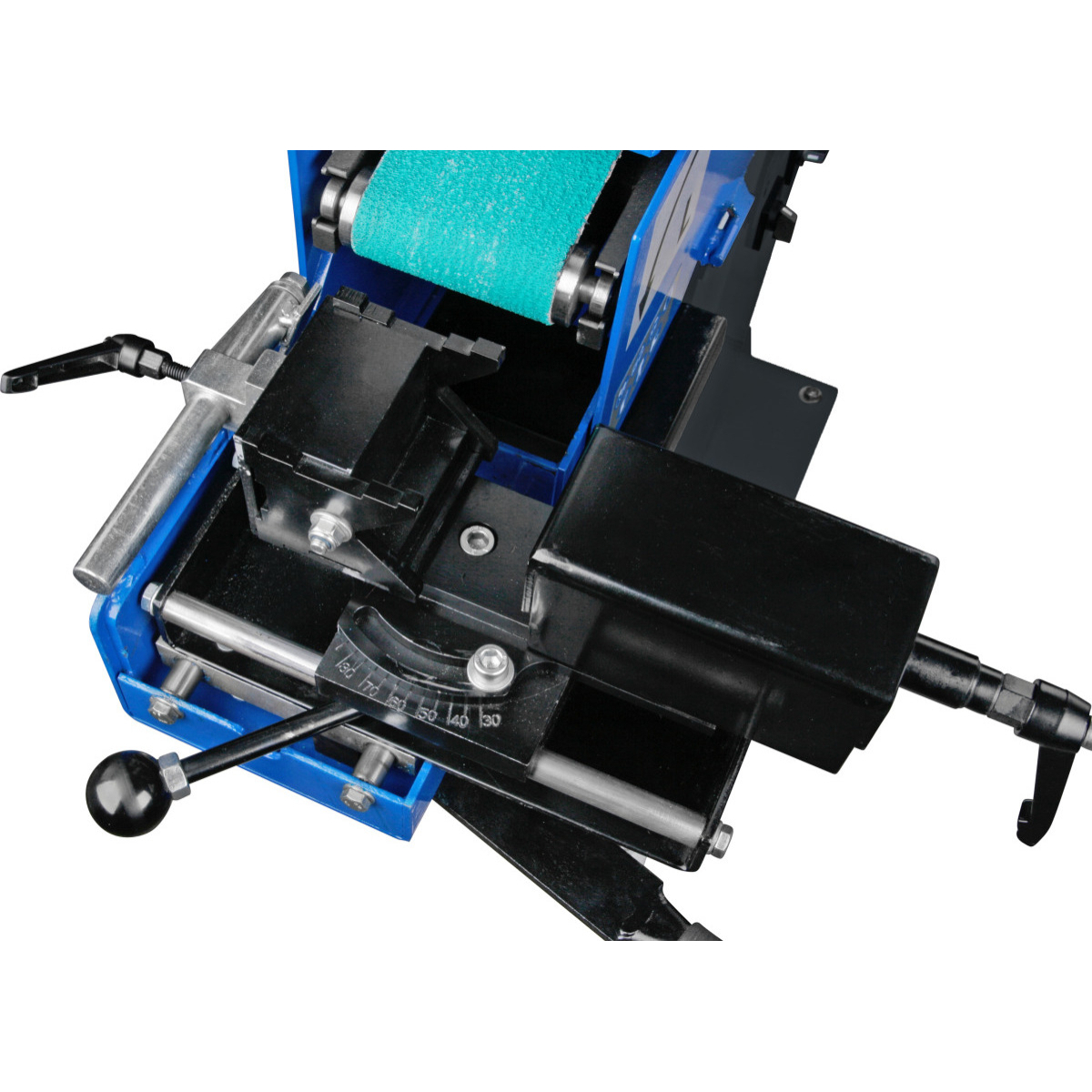

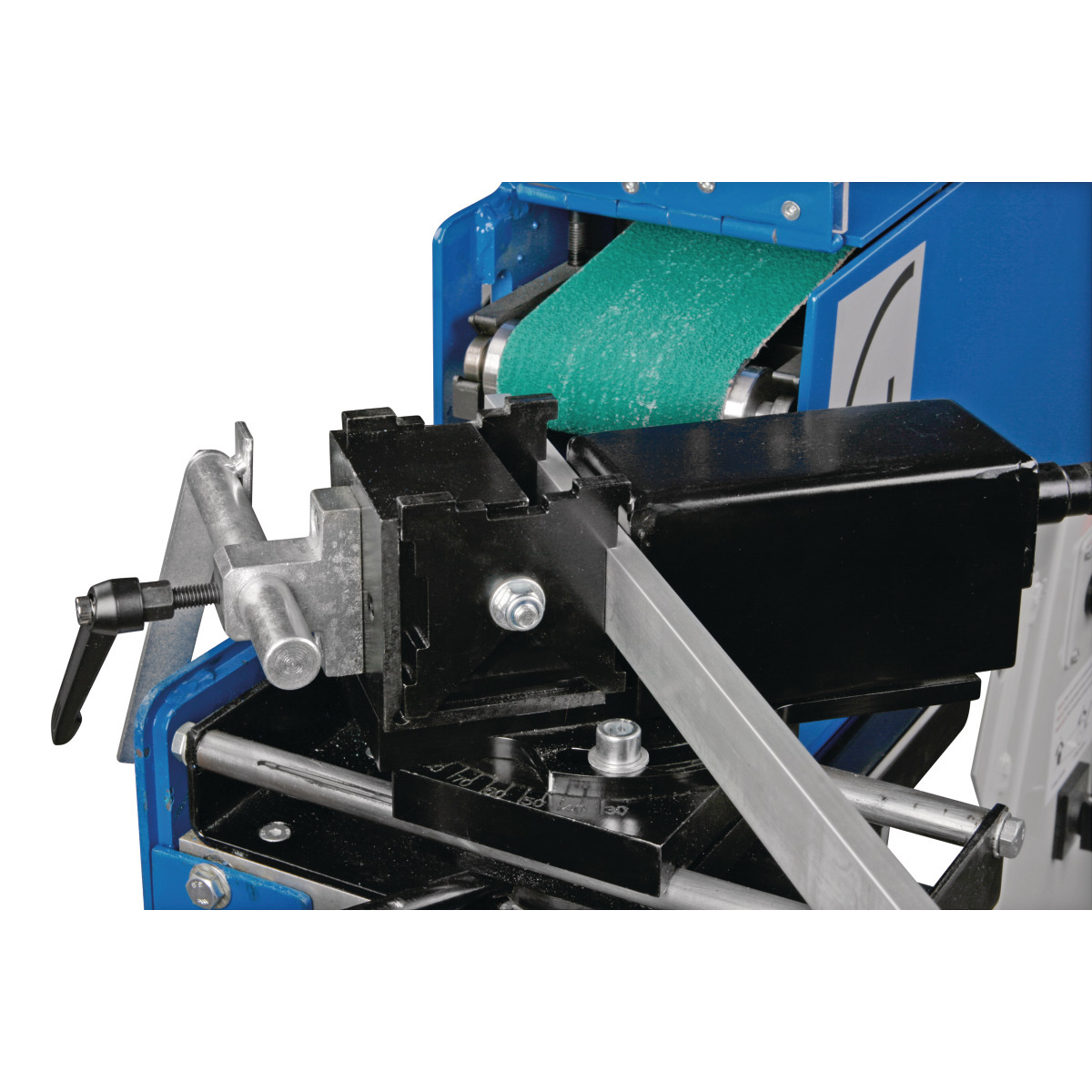

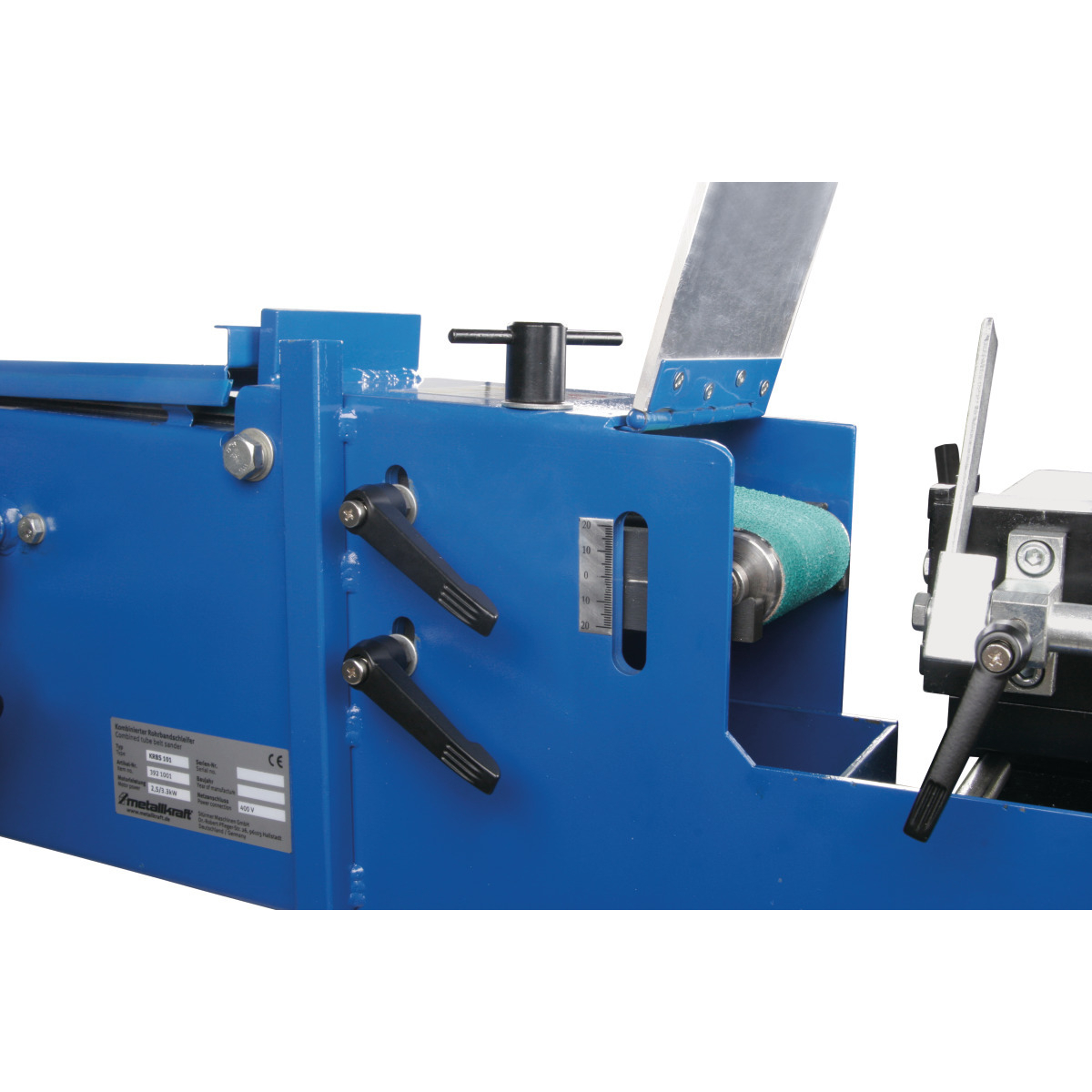

Přední kontaktní váleček vytváří prostor pro obroušení konce trubky do tvaru potřebného pro navazující spoj. Upínací zařízení drží díl v nastavené poloze, což pomáhá při opakované přípravě stejných součástí. Brusný úhel lze nastavovat v rozsazích 30–90° a 0–60°. Před obráběním zvolte odpovídající váleček podle průměru trubky a pevně zajistěte obrobek.

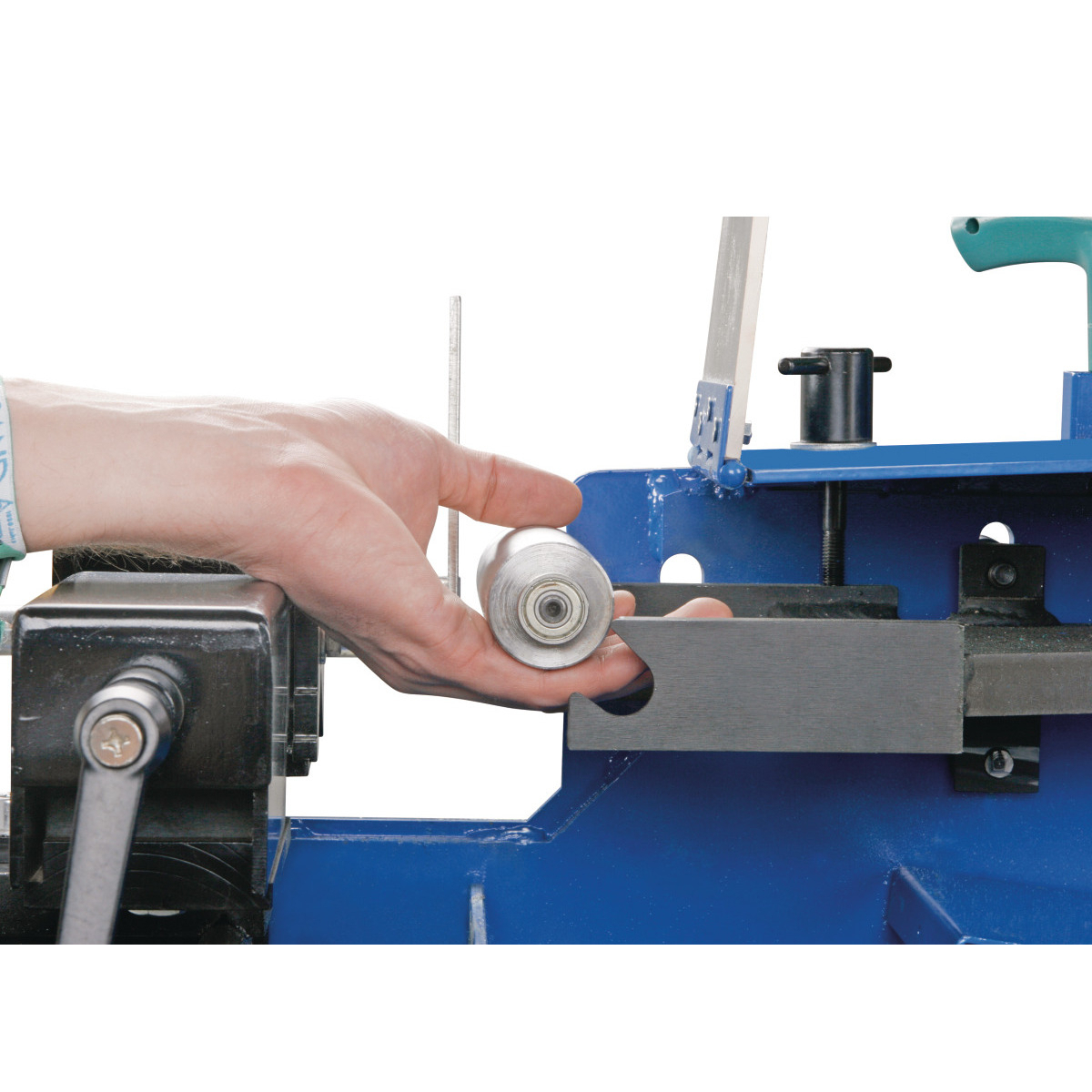

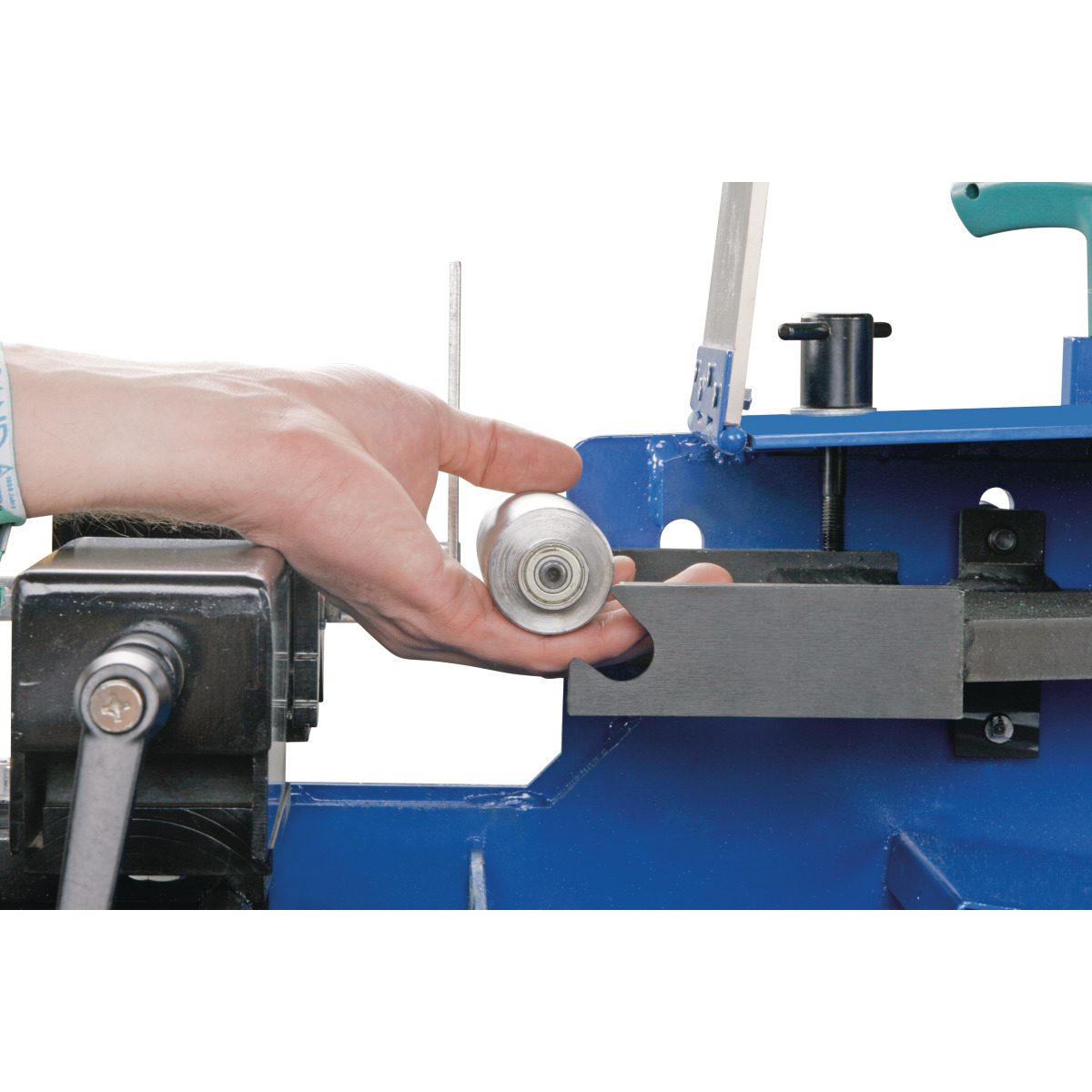

Součástí dodávky je kontaktní váleček o průměru 42 mm. Další průměry jsou dostupné jako volitelné příslušenství. Držák umožňuje přední váleček vyměnit bez nářadí a v podstavci jsou místa pro ukládání dalších válečků. Pokud pracujete s různými průměry profilů, můžete mít potřebné válečky u stroje a rychle měnit pracovní nastavení.

Rovinné broušení a začištění hran

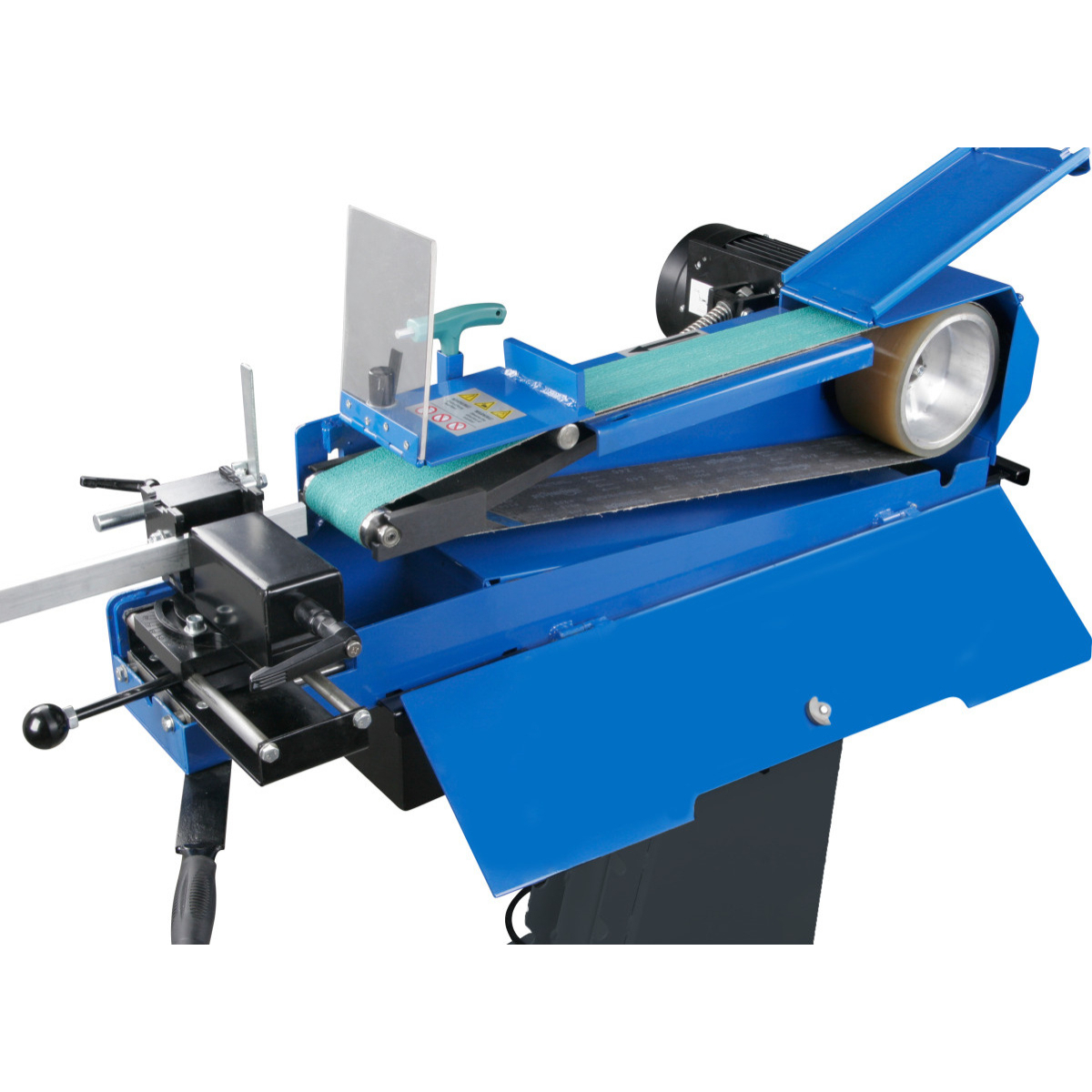

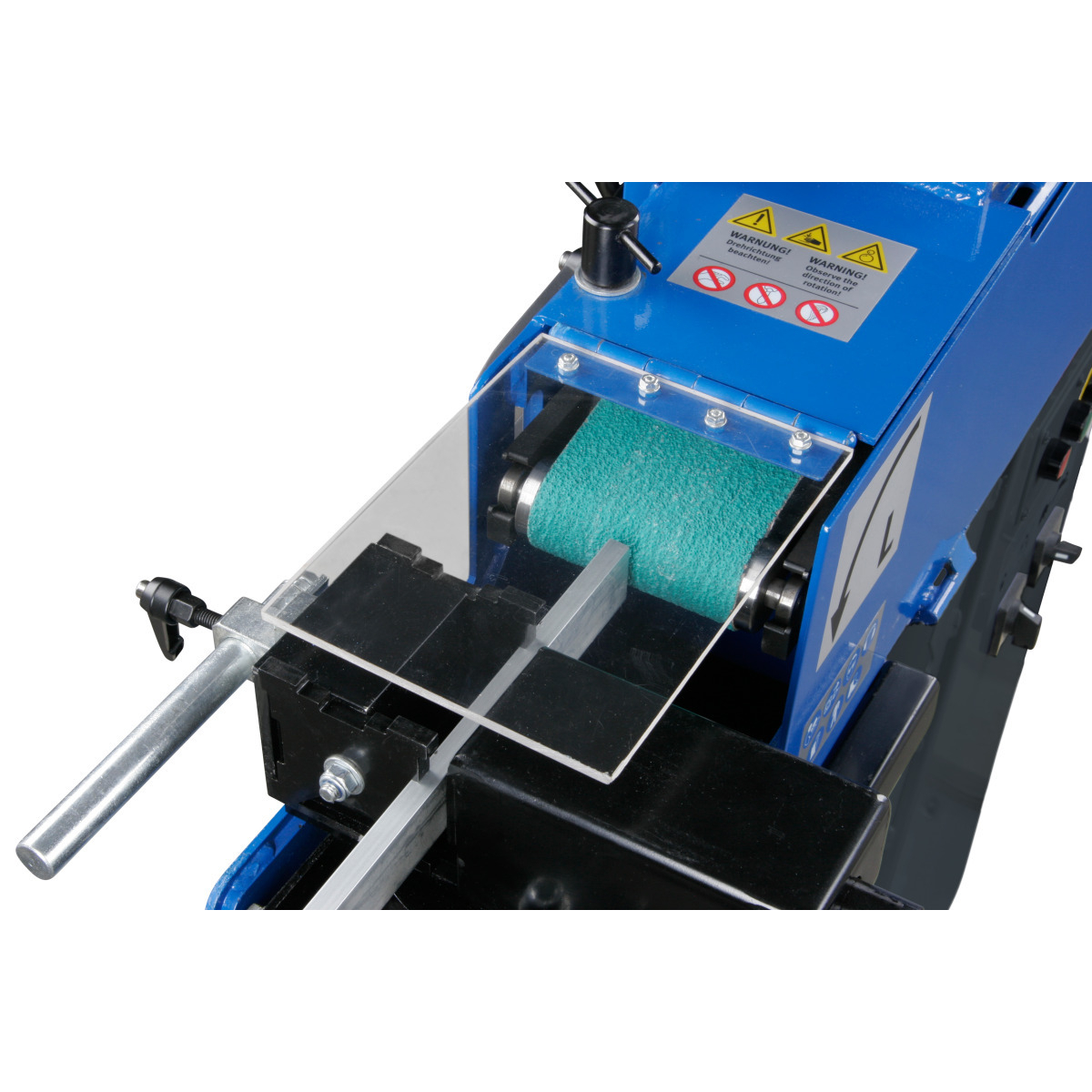

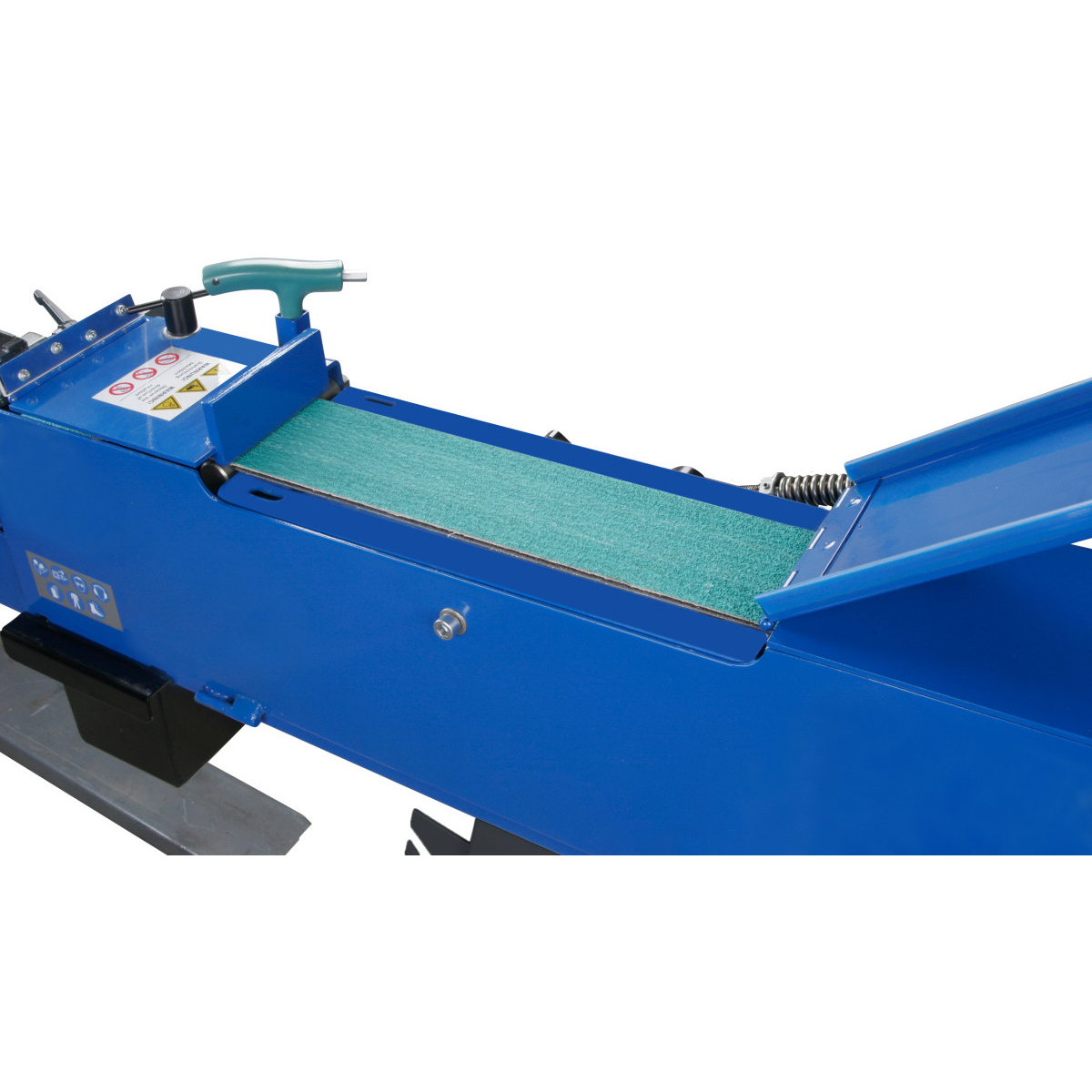

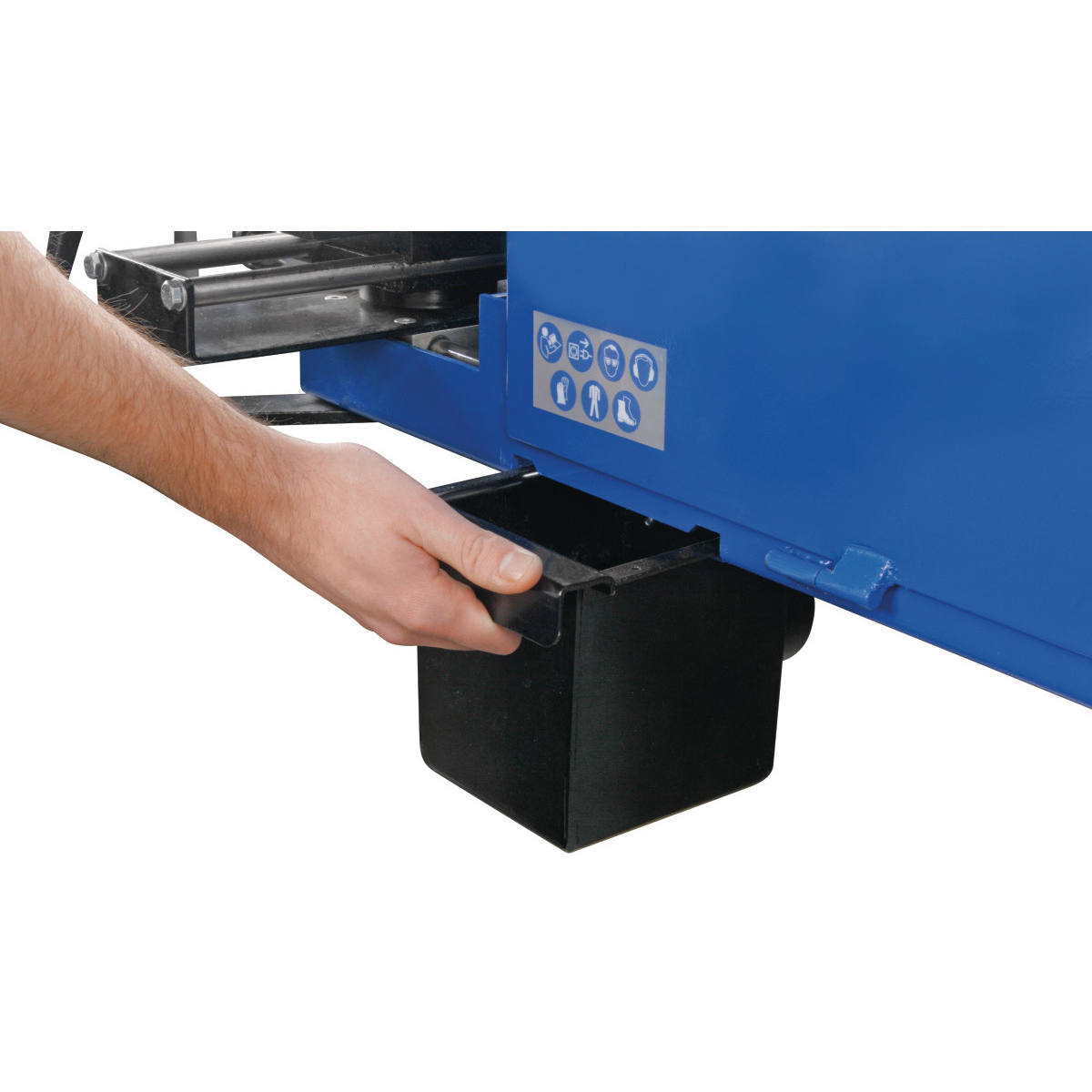

Po přestavení pracovního místa lze pás použít také na rovné plochy. Při odstraňování otřepů slouží opěra obrobku a nádoba na jiskry. Dvě vyjímatelné nádoby usnadňují přístup při čištění stroje. Velký sklopný ochranný štít umožňuje sledovat místo záběru a současně odděluje obsluhu od brusného prostoru.

Dvě rychlosti pásu pomáhají přizpůsobit broušení materiálu. Nižší rychlost 15 m/s je vhodná například pro nerezovou ocel a hliník, vyšší rychlost 30 m/s pro běžnou ocel. Výsledek ovlivňuje také složení a zrnitost pásu, stav jeho pracovní plochy a přítlak obrobku. Přechod mezi broušením trubek a rovinným broušením nevyžaduje výměnu celého stroje.

Odsávání a provoz v dílně

Varianta AS má integrované odsávání a v dodávce prachový vak. Stroj má dva odsávací kanály s vnitřní jmenovitou šířkou 70 mm a vnější 74 mm. Zachycování odpadu pomáhá udržet pracovní prostor přehlednější; nádoby a vak je nutné pravidelně kontrolovat a vyprazdňovat podle návodu.

Motor pracuje ve dvou rychlostech 1 400 a 2 800 ot./min; odpovídající výkon pohonu je 2,5 / 3,3 kW. Pro stabilní práci stroj správně ustavte a zajistěte. Při broušení používejte brusný pás určený pro daný materiál a dodržujte pokyny výrobce pro práci s jiskrami, ochranným štítem a odsáváním.

Hlavní přínosy

• Tři způsoby práce – tvarové broušení trubek, rovinné broušení a odstraňování otřepů.
• Rozsah trubek 20–78 mm pokrývá různé průměry při použití odpovídajících kontaktních válečků.
• Dvě rychlosti pásu 15 / 30 m/s umožňují přizpůsobit chod obráběnému kovu.
• Otočné upínací čelisti drží kulaté trubky, hranaté profily i plochou ocel.
• Rychlá výměna kontaktního válečku usnadňuje přechod mezi rozměry obrobků.
• Integrované odsávání s prachovým vakem doplňuje dvě vyjímatelné nádoby na jiskry.

Obsah dodávky

• Brusný pás 2 000 × 100 mm se zrnitostí K40 pro ocel a nerezovou ocel.
• Dvě vyjímatelné nádoby na jiskry.
• Kontaktní váleček o průměru 42 mm.
• Klíč pro obsluhu a seřízení.
• Prachový vak pro integrované odsávání.

Kontaktní válečky dalších průměrů a náhradní pásy s odlišnou zrnitostí jsou volitelným příslušenstvím.
