Pásová a čelní bruska BTS 75

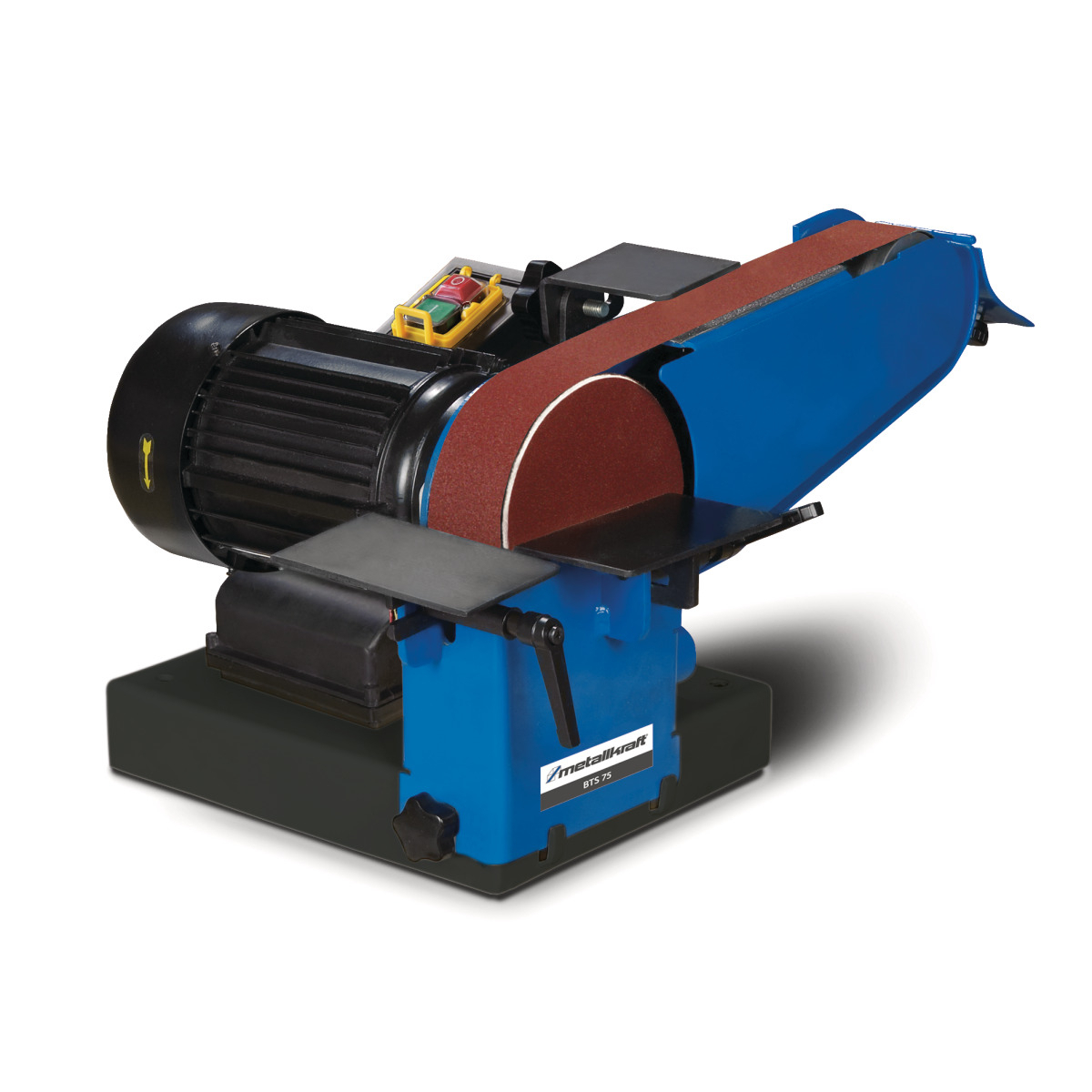

Metallkraft BTS 75 je stolní bruska pro úpravu kovových dílů, která spojuje brusný pás a čelní brusný kotouč v jednom stroji. Pás o rozměru 1 000 × 75 mm se hodí zejména pro dokončovací broušení ploch a hran, zatímco kotouč o průměru 150 mm využijete při hrubší úpravě menších součástí. Naklápěcí brusné rameno umožňuje přizpůsobit pracovní polohu tvaru obrobku.

Brusný pás se pohybuje rychlostí 22 m/s. Pro podepření materiálu slouží dva brusné stolky, jejichž polohu lze upravit a zajistit upínací pákou. Jemné nastavení vedení pomáhá udržet pás při práci ve správné stopě. Díky kombinaci obou brusných míst můžete přejít od úběru materiálu na kotouči k dokončení povrchu na pásu bez přesouvání obrobku k dalšímu stroji.

BTS 75 je určena pro pevné umístění na pracovní stůl. Napájí se ze sítě 230 V, váží přibližně 30 kg a má hrdlo o průměru 38 mm pro připojení vhodného odsávání. Uplatní se při začišťování řezných hran, odstraňování otřepů a úpravě menších kovových dílů v zámečnické či údržbářské dílně.

Pás pro dokončování ploch a hran

Brusná plocha pásu umožňuje vést obrobek podél opěry a postupně upravovat rovné úseky nebo hrany. Grafitová podložka pod pracovní částí pásu měří 255 × 85 mm. Při broušení poskytuje pásu oporu v místě záběru. Seřízení rovnoběžného chodu je užitečné zejména po výměně pásu, kdy je potřeba zkontrolovat jeho vedení na kolech.

V dodávce je pás zrnitosti K80. Pro jiný požadovaný úběr nebo vzhled povrchu lze zvolit další pásy o rozměru 1 000 × 75 mm s vhodnou zrnitostí. Při výměně brusiva stroj nejprve vypněte a odpojte od elektrické sítě; před zahájením práce ověřte správné napnutí a chod pásu podle návodu.

Čelní kotouč pro menší součásti

Čelní brusný kotouč o průměru 150 mm rozšiřuje možnosti stroje při úpravě konců dílů, srážení hran a hrubším broušení. Samostatný stolek poskytuje obrobku oporu před kotoučem. Jeho polohu lze nastavit upínací pákou, takže obsluha může materiál vést v požadovaném úhlu, který umožňuje konstrukce stolku.

Součástí balení je brusný list K80 se suchým zipem a podklad pro jeho upevnění. Opotřebený list lze vyměnit za odpovídající brusivo o průměru 150 mm. Výsledný povrch závisí na zrnitosti, materiálu obrobku a způsobu vedení; při dokončování postupujte po menších úběrech.

Uspořádání a provoz v dílně

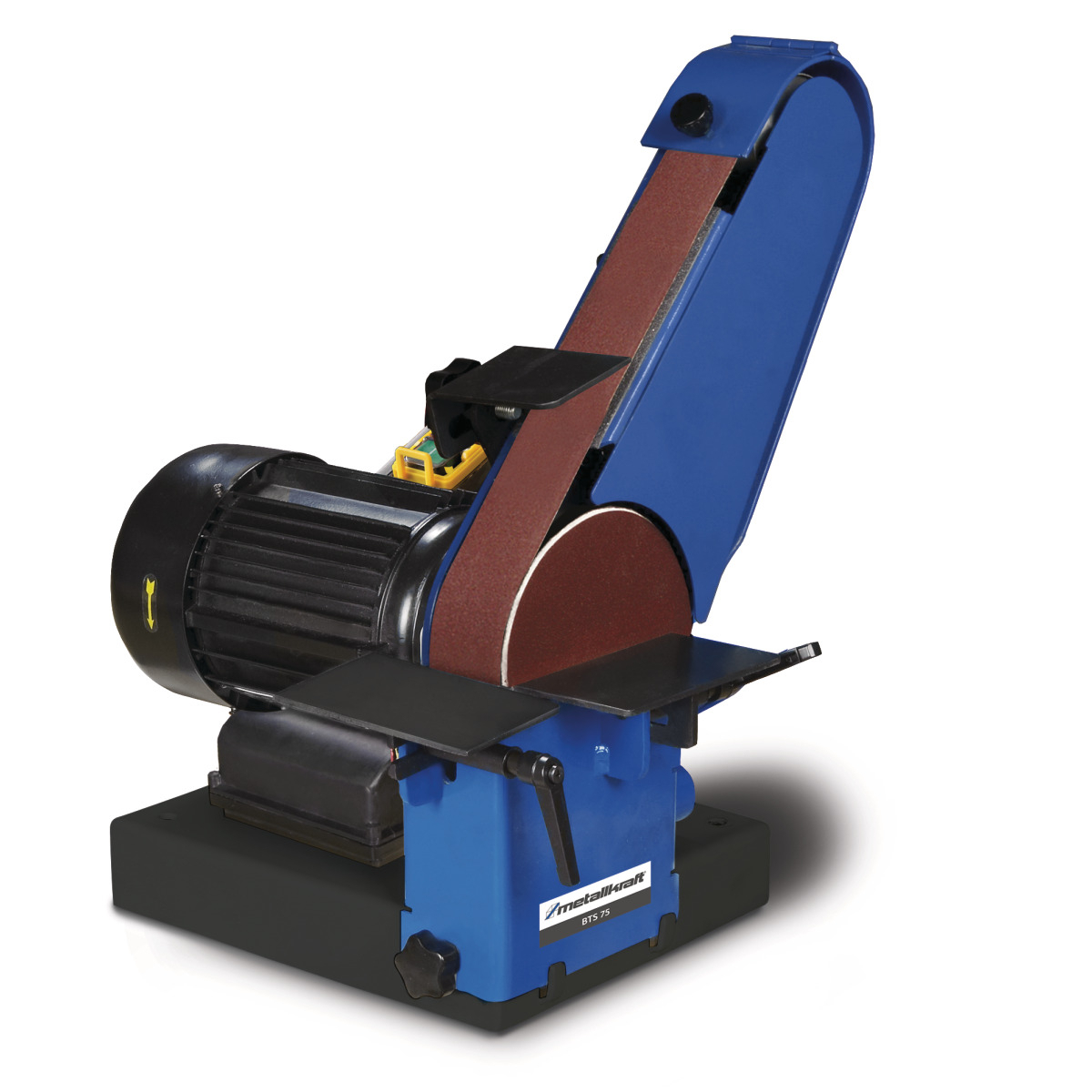

Brusné rameno je sklopné, takže lze zvolit vhodnější přístup k pásu podle tvaru dílu a prostoru na pracovišti. Dva nastavitelné stolky pomáhají opřít obrobek u pásu i kotouče. Brusku lze upevnit k pracovnímu stolu, aby při přikládání materiálu zůstala stabilní.

Odsávací hrdlo o průměru 38 mm je umístěno u krytu zachycujícího jiskry. Při výběru odsávání počítejte s opracovávaným materiálem a druhem vznikajících částic. Broušení kovu může vytvářet jiskry; vybavení pro odsávání musí být pro takový provoz vhodné. Před umístěním stroje si vyhraďte prostor také pro bezpečné vedení delších obrobků a přístup k oběma brusným místům.

Hlavní přínosy

• Pás a čelní kotouč v jednom stroji umožňují přejít mezi dokončovacím a hrubším broušením.
• Pás 1 000 × 75 mm poskytuje pracovní plochu pro úpravu rovných dílů a hran.
• Rychlost pásu 22 m/s podporuje plynulé broušení při vhodně zvoleném brusivu a přítlaku.
• Sklopné rameno a dva nastavitelné stolky usnadňují přístup k obrobku.
• Jemné seřízení vedení pásu pomáhá udržet správný chod po jeho výměně.
• Hrdlo odsávání 38 mm umožňuje připojit vhodné dílenské odsávání.

Obsah dodávky

• Brusný pás 1 000 × 75 mm, zrnitost K80.
• Brusný list Ø 150 mm, zrnitost K80, se suchým zipem.
• Podklad pro suchý zip Ø 150 mm.

Další brusné pásy a listy s odlišnou zrnitostí jsou volitelným příslušenstvím. Odsávací zařízení není uvedeno v obsahu dodávky a vybírá se samostatně.
