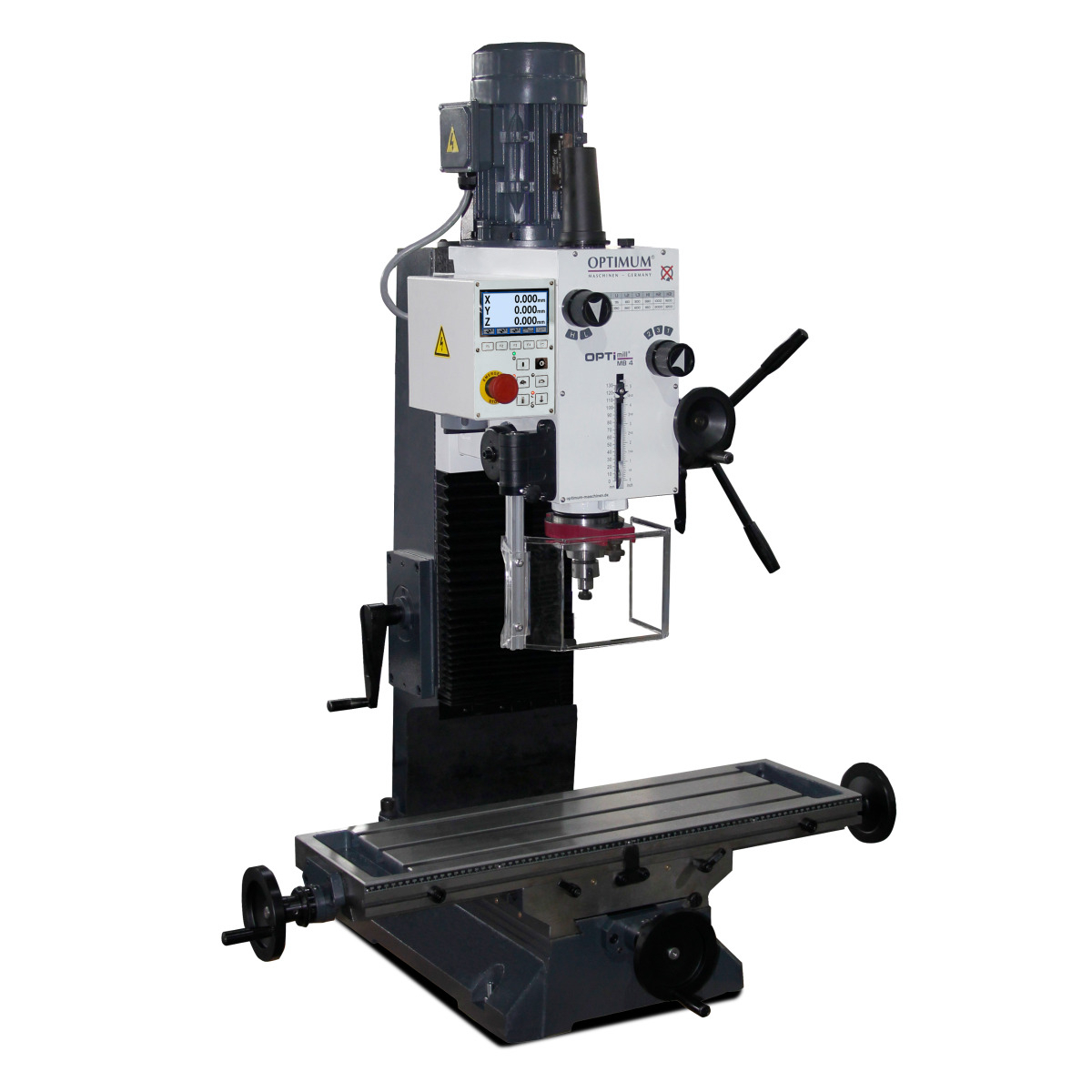

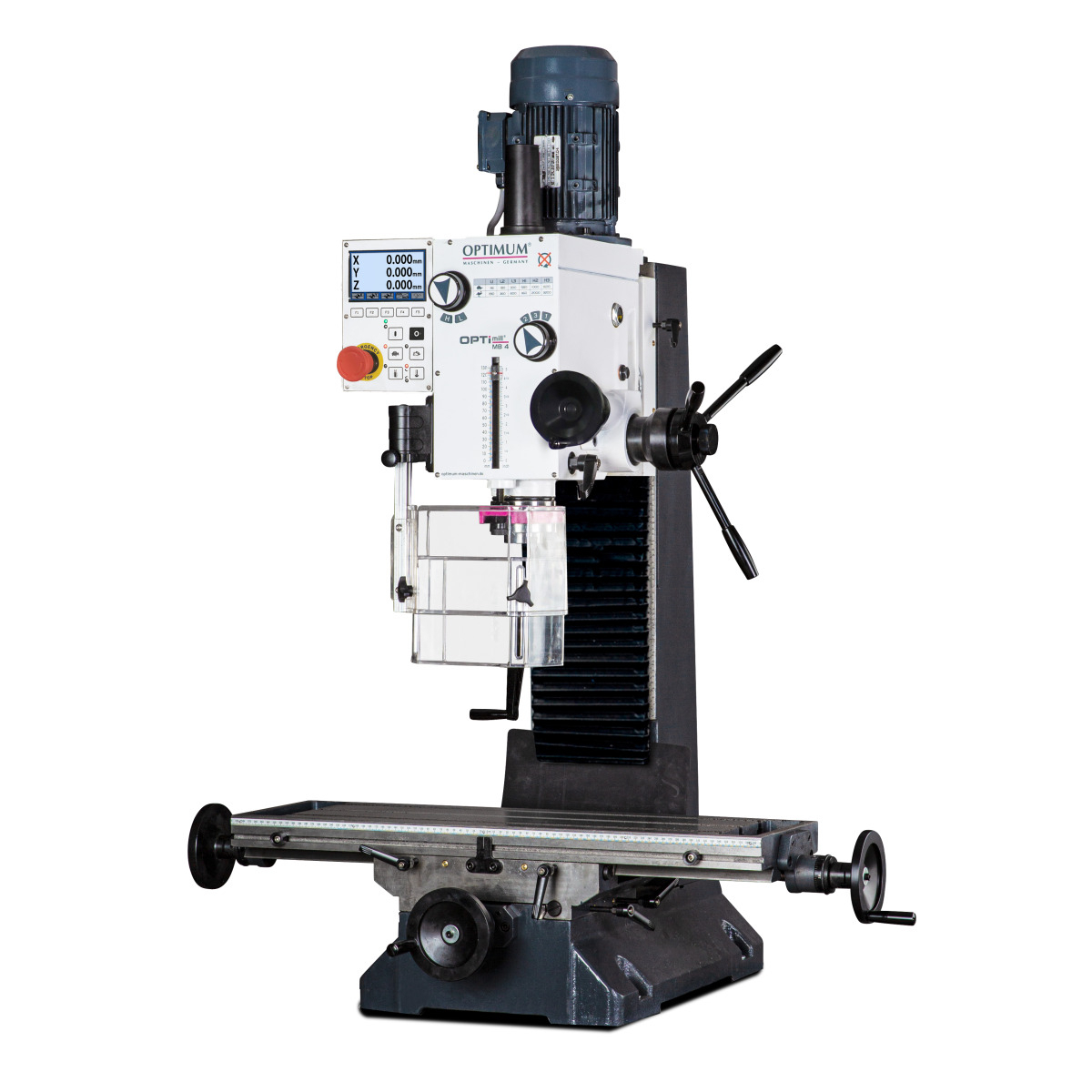

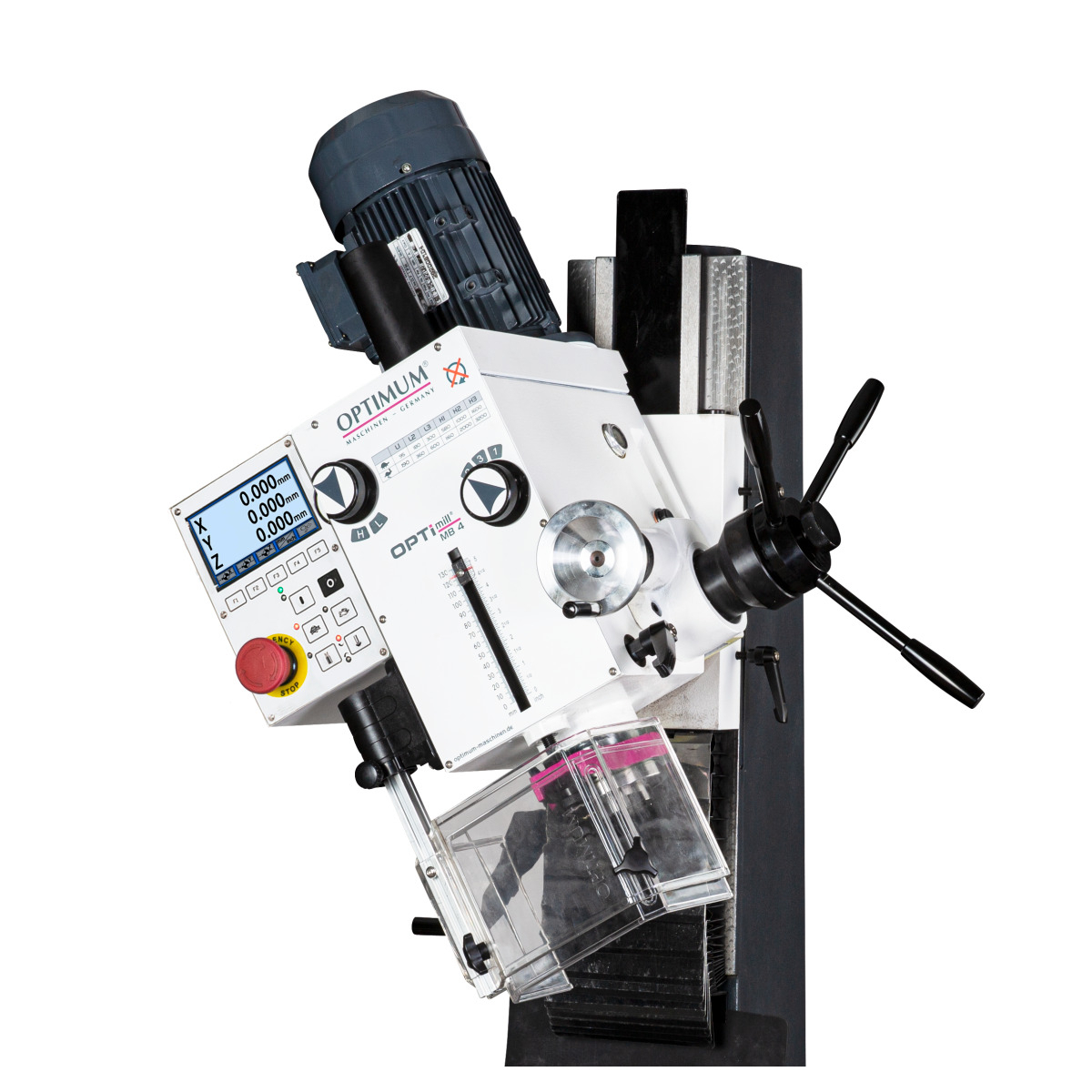

Vrtačko-frézka OPTImill MB 4 D

OPTImill MB 4 D od značky OPTIMUM je převodová vrtačko-frézka pro obrábění kovových dílů v zámečnické, údržbářské nebo strojírenské dílně. Spojuje vrtání a frézování na jednom stroji a je vybavena digitálním odměřováním polohy DRO6 ve třech osách. Křížový stůl má pracovní plochu 800 × 240 mm a maximální nosnost 80 kg.

Ve stavební oceli S235JR dosahuje maximálního vrtacího výkonu 32 mm; pro trvalé vrtání je uvedeno 28 mm. Stroj přijímá stopkové frézy do průměru 28 mm a frézovací hlavy do průměru 63 mm. Vřeteno s kuželem MK 4 pracuje v rozsahu 95–3 200 ot./min. Pohon využívá dva převodové stupně a elektronickou regulaci otáček.

Masivní litinová konstrukce, křížový stůl s nastavitelnými klínovými lištami a sloup s rybinovým vedením tvoří pevný základ pro vrtání, frézování ploch, drážek i hran. MB 4 D vyžaduje napájení 400 V. Před umístěním počítejte s hmotností přibližně 320 kg a připravte místo pro bezpečnou manipulaci se strojem i obrobky.

Digitální odměřování pro opakovanou práci

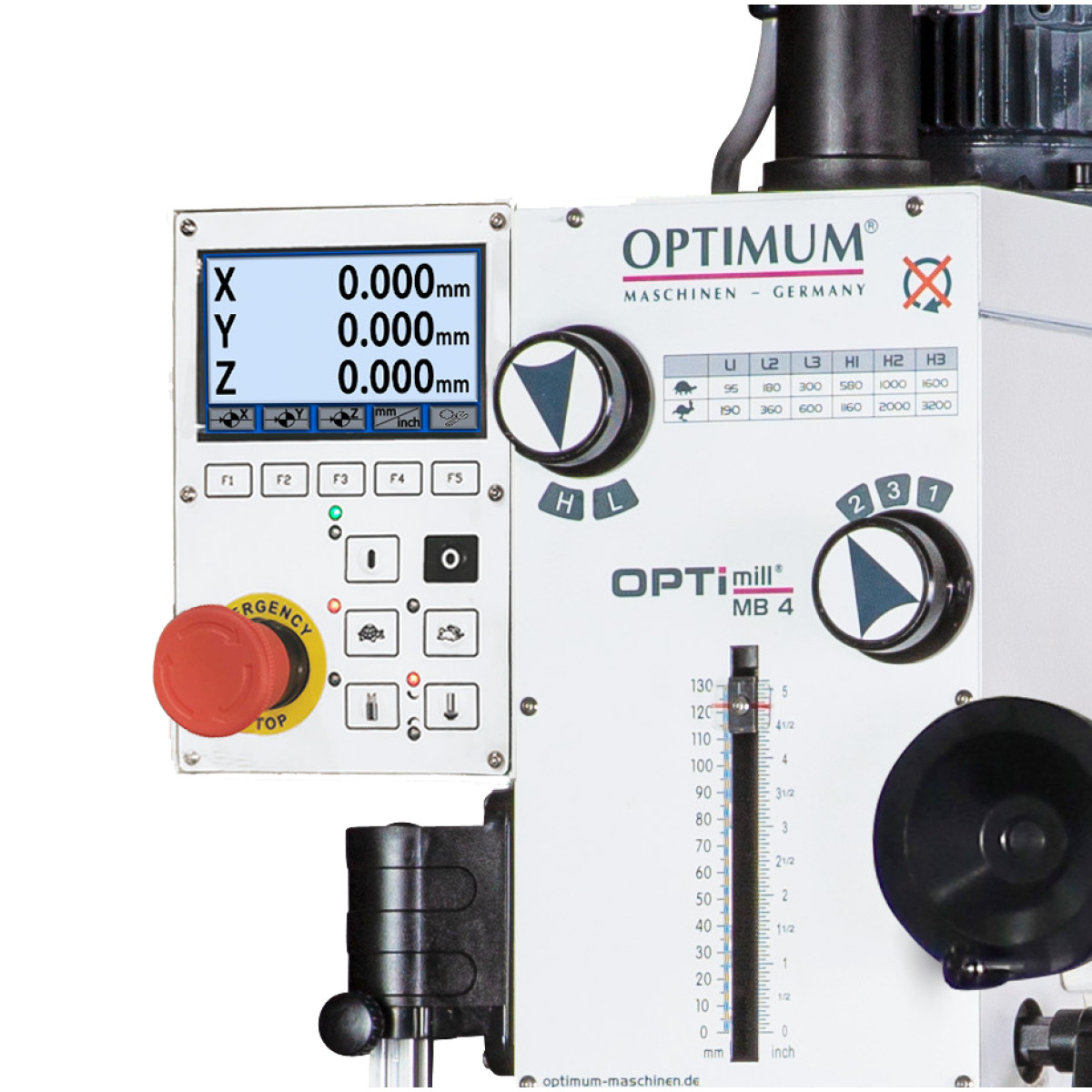

Odměřování DRO6 zobrazuje polohu ve třech osách. Při přípravě řady otvorů nebo postupném frézování tak můžete sledovat posun přímo na displeji místo průběžného odečítání pouze z ručních stupnic. Ruční rozsah posuvu činí 450 mm v ose X, 195 mm v ose Y a 430 mm v ose Z. Tyto hodnoty spolu s rozměrem stolu určují, jak velký obrobek a jaký pracovní postup se na stroj vejde.

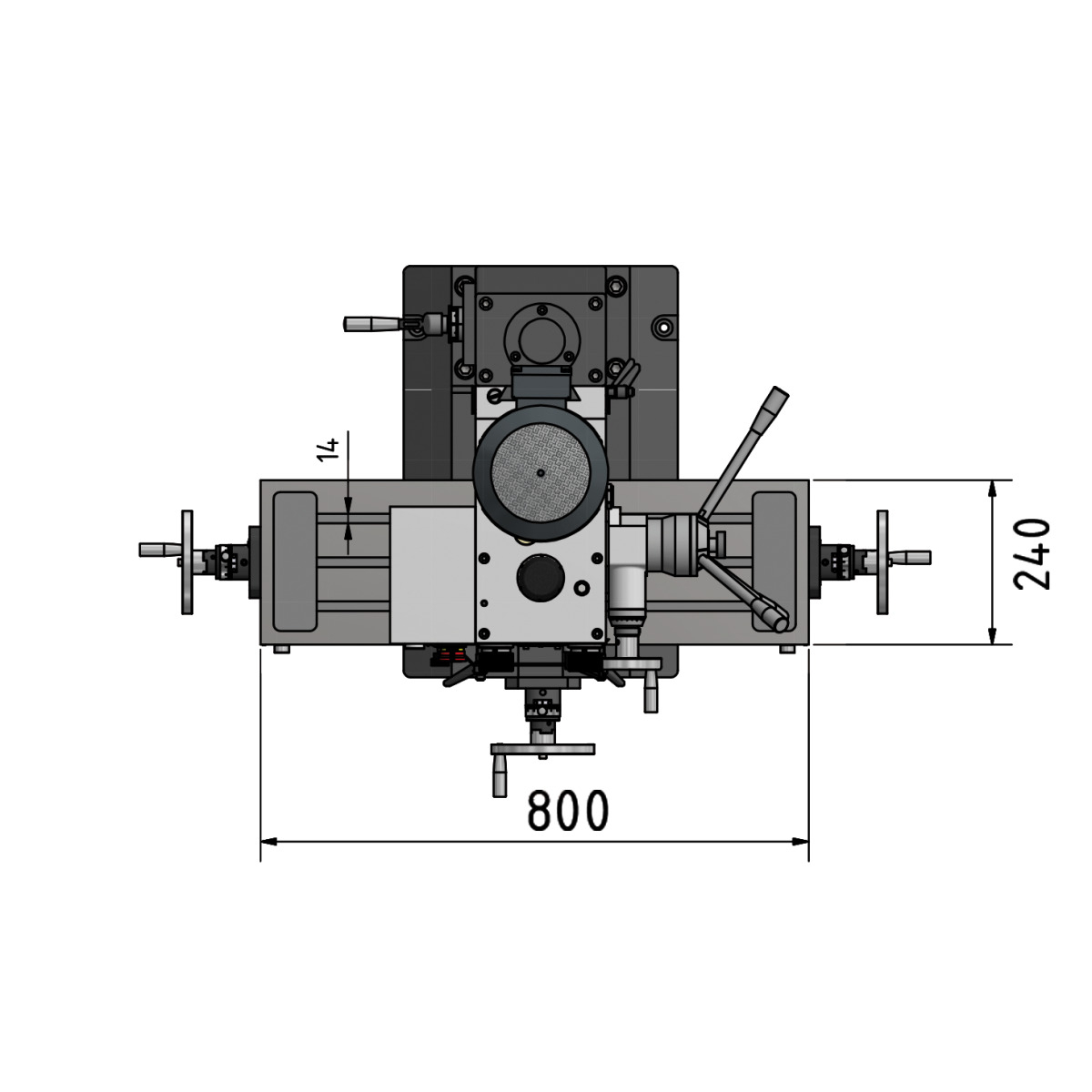

Stůl má tři T-drážky o šířce 14 mm s roztečí 63 mm. Slouží k upevnění vhodného svěráku, upínek nebo dalšího přípravku. Obrobek musí být před obráběním pevně upnutý; nosnost stolu je nejvýše 80 kg včetně upínacího vybavení.

Vrtání, frézování a nastavení hlavy

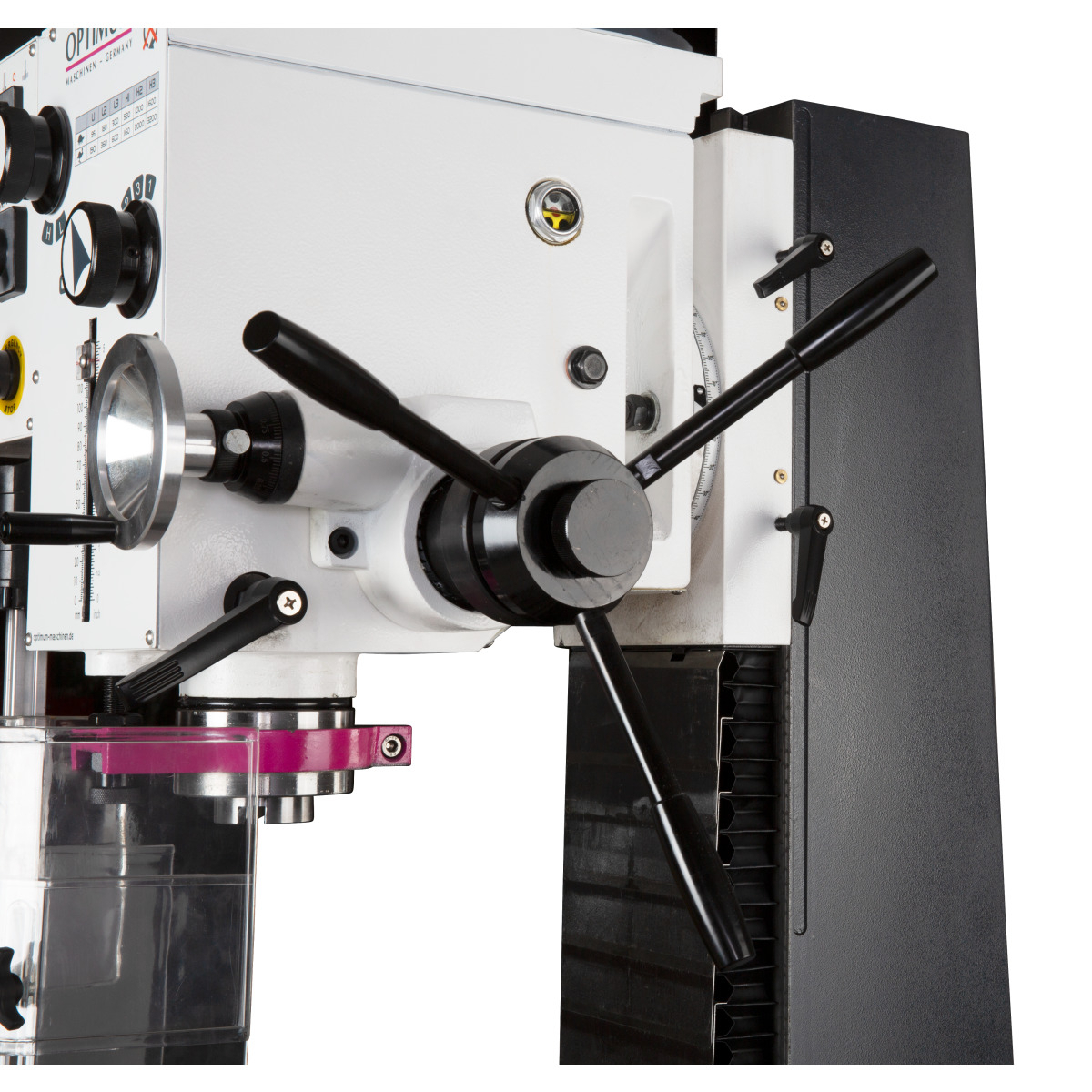

Pro vrtání slouží ruční posuv pinoly se zdvihem 120 mm. Jemný posuv pomáhá při opatrném přibližování nástroje k obrobku a při dokončování záběru. Doraz hloubky usnadňuje opakování otvorů do nastavené hloubky. Vřeteno se může otáčet vpravo i vlevo; kužel MK 4 a upínací šroub M16 určují volbu odpovídajících držáků nástrojů.

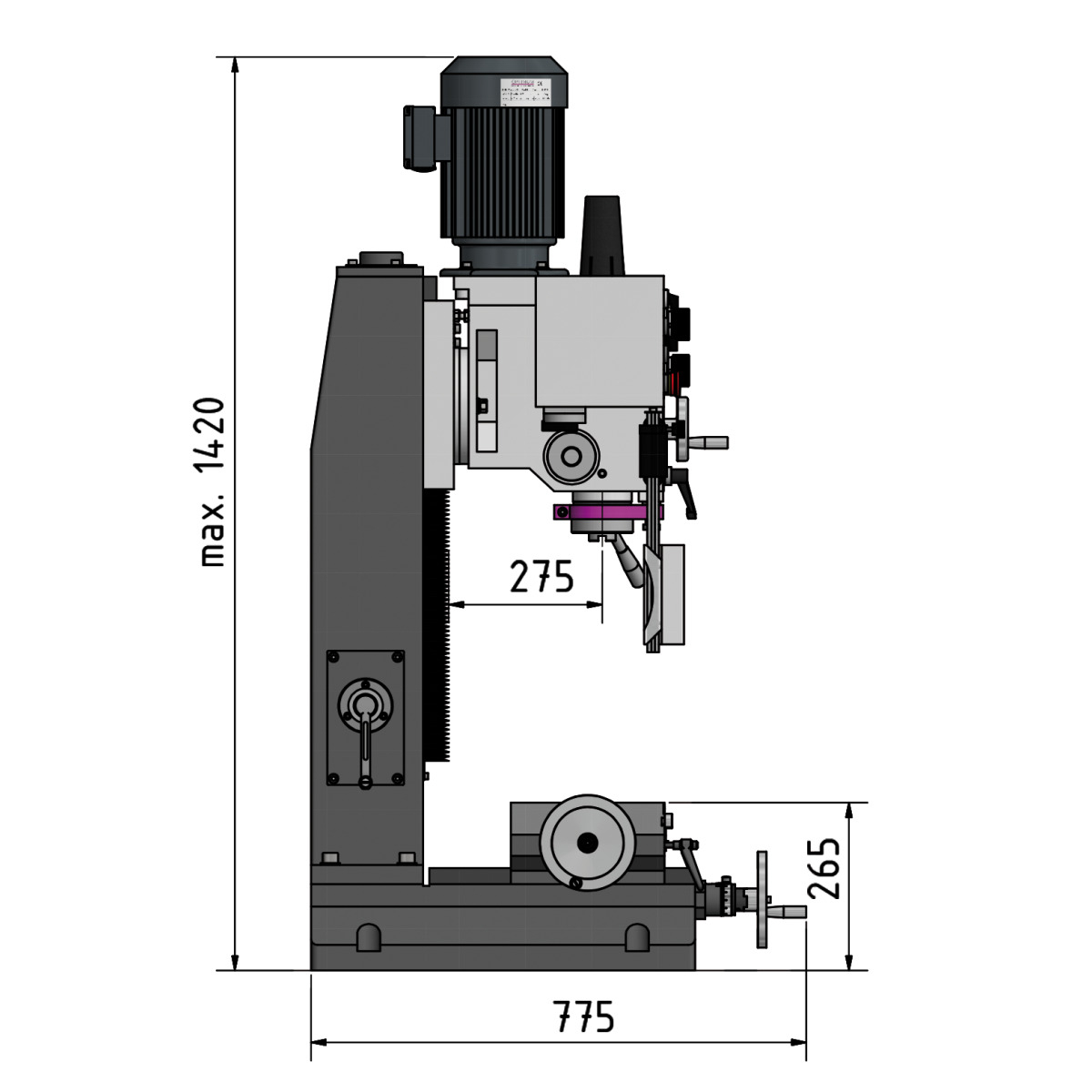

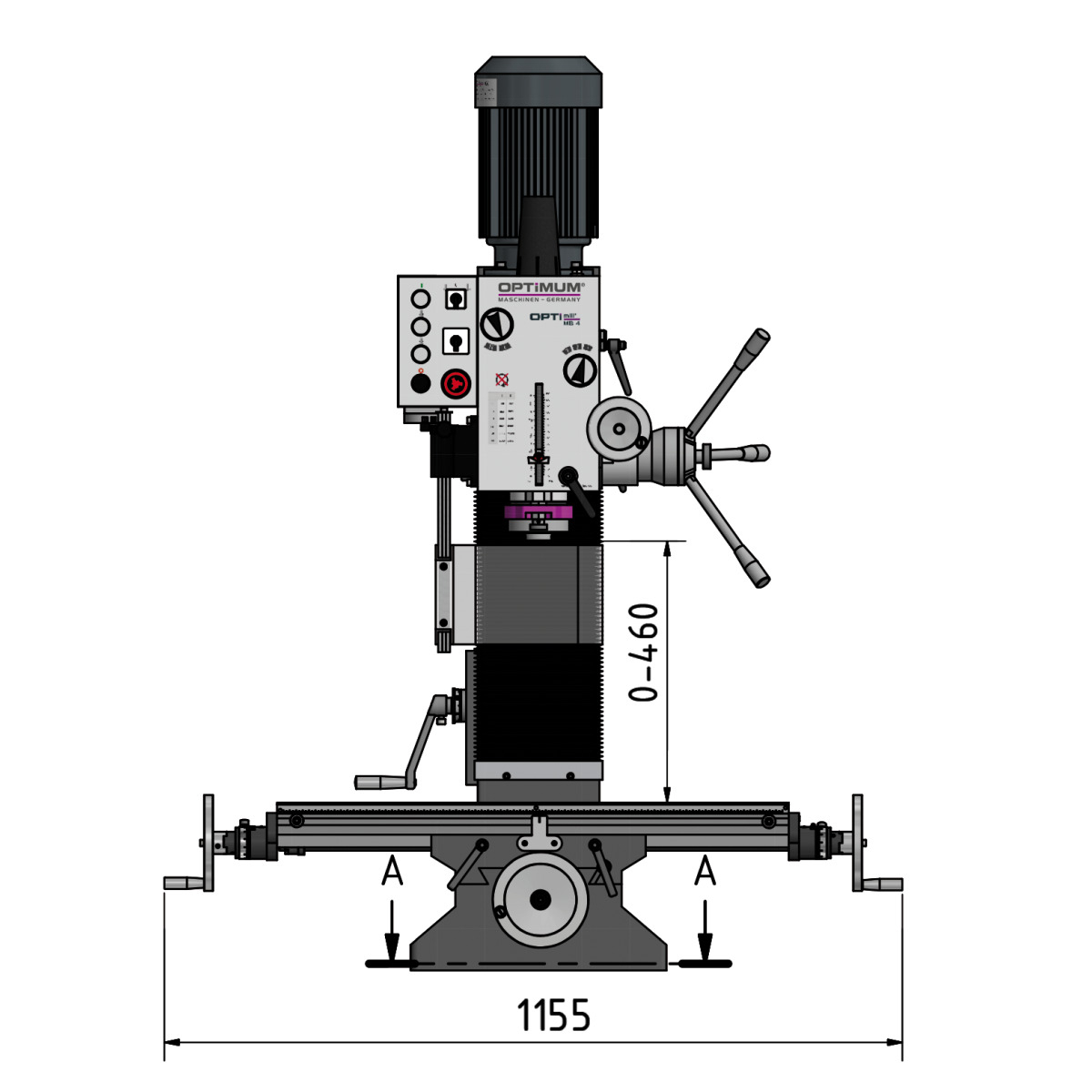

Frézovací hlavu lze naklopit o 45° na každou stranu. To je praktické při obrábění šikmých ploch a hran bez nutnosti přestavovat celý obrobek. Vyložení vřetena je 275 mm a největší vzdálenost mezi vřetenem a stolem 460 mm. Při výběru svěráku a nástrojového držáku počítejte s tím, že obojí z dostupné výšky ubírá.

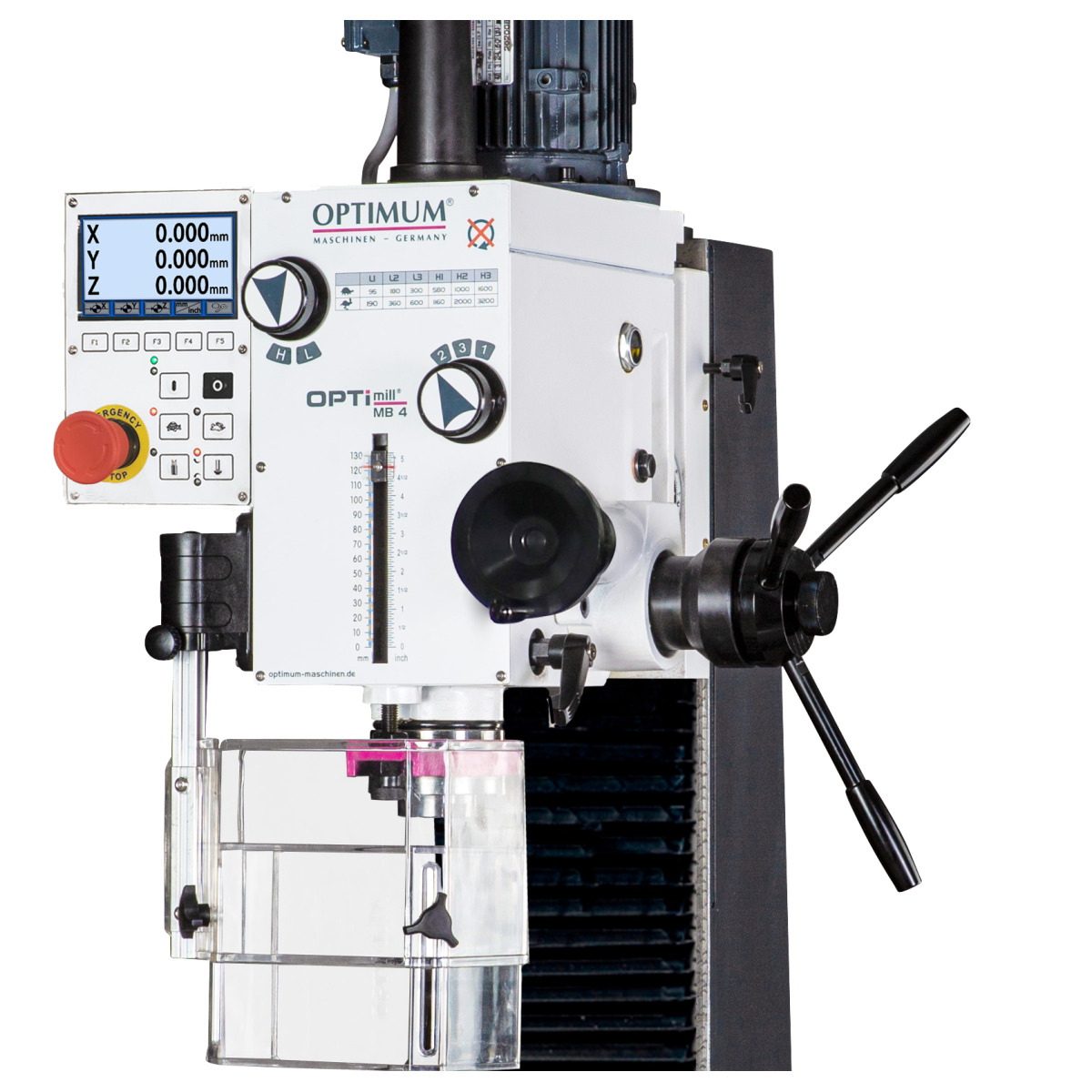

Broušená převodová kola pracují v olejové lázni. Ovládací panel je vybaven nouzovým tlačítkem STOP; výškově nastavitelný ochranný kryt má bezpečnostní mikrospínač. Otáčky nastavujte podle průměru nástroje, materiálu a druhu operace. Při frézování věnujte pozornost také pevnému upnutí nástroje a obrobku.

Hlavní přednosti

• DRO6 ve třech osách usnadňuje sledování polohy při opakovaných operacích.
• Stůl 800 × 240 mm poskytuje prostor pro obrobek a vhodné upínací přípravky.
• Rozsah 95–3 200 ot./min umožňuje nastavit rychlost pro různé nástroje a pracovní postupy.
• Vrtání do oceli S235JR až 32 mm a použití stopkové frézy do 28 mm spojují dvě běžné dílenské operace.
• Naklopení hlavy ±45° pomáhá při obrábění šikmých ploch.
• Ruční a jemný posuv pinoly dávají obsluze kontrolu nad přibližováním nástroje a hloubkou vrtání.

Obsah dodávky a příslušenství

Součástí dodávky je redukce MK4/MK3, upínací šroub M16, redukce MK4/22 mm a servisní a obslužné nářadí. Digitální odměřování DRO6 je výbavou stroje.

Frézy, vrtací hlavičku, svěrák, upínky a podstavec vybírejte samostatně podle požadované práce a rozměrů obrobků. Chladicí zařízení je volitelné příslušenství; není uvedeno v obsahu dodávky stroje.
