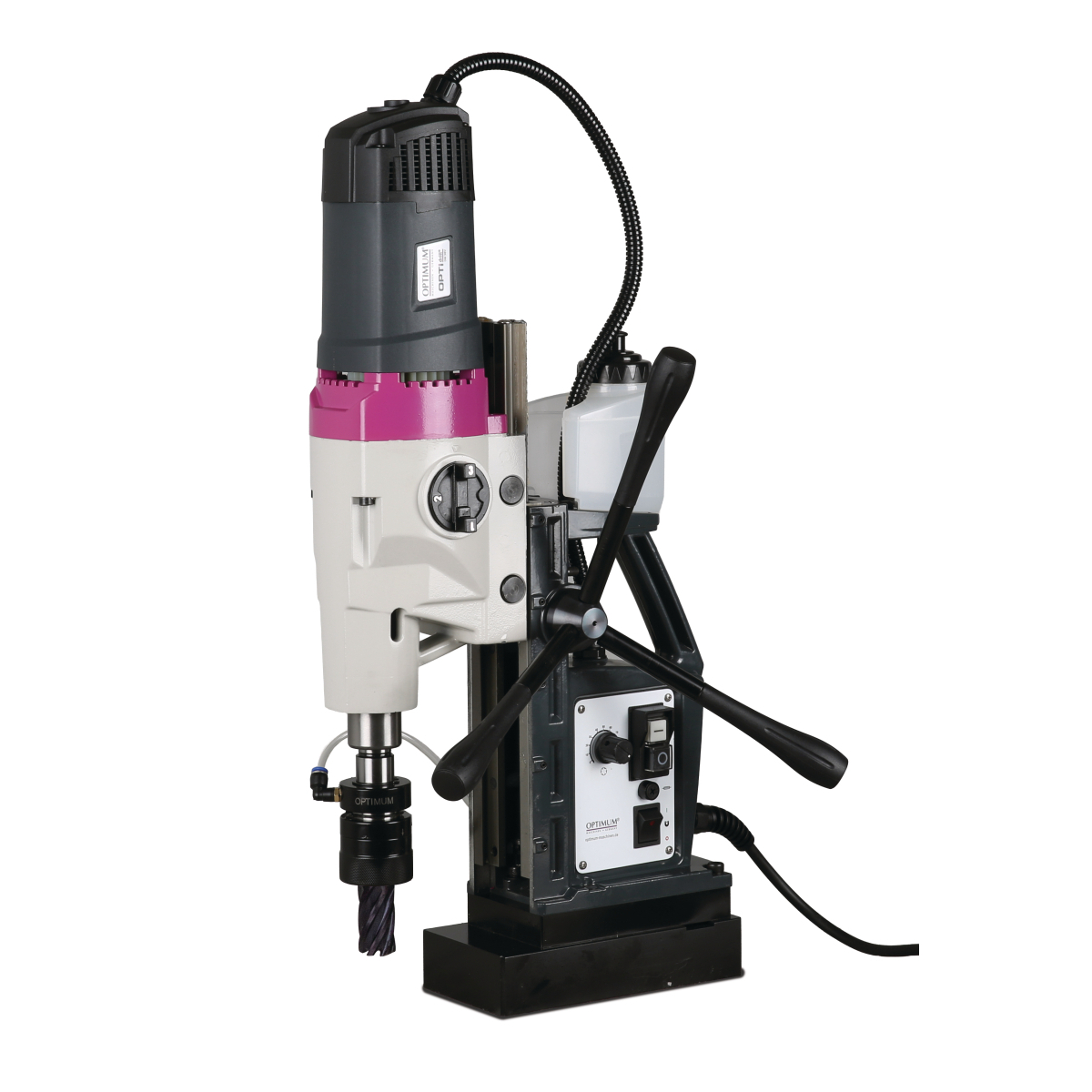

Magnetická jádrová vrtačka OPTIMUM OPTIdrill DM 98 V je určena pro vrtání otvorů do ocelových konstrukcí, nosníků a větších kovových dílů přímo v dílně nebo na místě montáže. Při ručním posuvu zvládá jádrový vrták o průměru až 98 mm a hloubku vrtání až 75 mm. Elektromagnetická základna má přídržnou sílu 17 kN.
Model je napájen ze sítě 230 V a má plynule nastavitelné volnoběžné otáčky 100–530 ot./min v pravém i levém směru. Rychlost tak můžete přizpůsobit použitému nástroji a obráběnému materiálu. Vřeteno s kuželem MK 3 a možností upnutí Weldon rozšiřuje volbu nástrojů pro jádrové i plné vrtání.
Stroj se hodí zejména pro zámečnické montáže, výrobu ocelových konstrukcí a údržbu, kde je potřeba dostat nástroj k rozměrnému obrobku. Před prací je nutné připravit vhodnou feromagnetickou dosedací plochu a zajistit stroj podle návodu.
Vrtání velkých otvorů přímo na konstrukci
Jádrový vrták odebírá materiál po obvodu otvoru. To je užitečné při vrtání větších průměrů do ocelových profilů nebo plechů, kdy se s celým dílem obtížně manipuluje. Maximální průměr 98 mm a hloubka 75 mm platí při ručním posuvu. Vhodný vrták, jeho délku a řezné podmínky je třeba zvolit pro konkrétní práci.
Magnetická noha o rozměrech 202 × 103 mm pomáhá určit, zda je na obrobku dostatek rovné plochy pro její dosednutí. Při plánování práce počítejte také s prostorem pro tělo vrtačky, ovládací páky a posuv vřetena. Stroj měří přibližně 330 × 240 × 650 mm v pořadí délka, šířka, výška a váží přibližně 18,5 kg.
Vedení nástroje a obsluha
Mosazné vedení a konstrukce magnetického stojanu podporují stabilní vedení nástroje při posuvu. Elektromagnetická základna přidržuje vrtačku na vhodném ocelovém obrobku, takže můžete pracovat na rozměrných dílech bez jejich přesunu k pevné stojanové vrtačce. Při svislé práci nebo práci nad hlavou se řiďte předepsaným jištěním stroje.
Plynulé nastavení otáček usnadňuje volbu rychlosti podle průměru a typu nástroje. Chladicí a mazací systém přivádí médium k nástroji; při vrtání pomáhá s odvodem tepla a třísek. Pro výsledný otvor je důležitý také ostrý vrták a přiměřený posuv.
Hlavní přínosy
- Jádrové vrtání až do průměru 98 mm umožňuje připravovat velké otvory v ocelových dílech na místě.
- Maximální hloubka 75 mm rozšiřuje použití na silnější materiál v mezích zvoleného vrtáku.
- Magnetická přídržná síla 17 kN pomáhá stabilizovat stroj na vhodné feromagnetické ploše.
- Plynulé otáčky 100–530 ot./min usnadňují nastavení pro různé průměry nástrojů.
- Vřeteno MK 3 a upnutí Weldon umožňují volit nástroje pro jádrové i plné vrtání.
- Napájení 230 V umožňuje provoz tam, kde je k dispozici odpovídající jednofázový přívod.
Výbava a volba příslušenství
Součástí stroje je elektromagnetická základna, vřeteno MK 3 a chladicí a mazací systém. K obrábění je potřeba zvolit odpovídající jádrový nebo spirálový vrták a upínací příslušenství podle použitého nástroje. Vrtací sklíčidlo a adaptér Weldon jsou nabízeny také jako samostatné příslušenství.
Technické parametry
| Model | OPTIdrill DM 98 V |
|---|---|
| Napájení / frekvence | 230 V / 50 Hz |
| Výkon motoru | 2,18 kW |
| Volnoběžné otáčky, pravý / levý chod | 100–530 / 100–530 ot./min |
| Vřeteno | MK 3 |
| Max. průměr jádrového vrtáku při ručním posuvu | 98 mm |
| Max. hloubka jádrového vrtání při ručním posuvu | 75 mm |
| Přídržná síla magnetu | 17 kN |
| Rozměry magnetické nohy (D × Š) | 202 × 103 mm |
| Rozměry stroje (D × Š × V) | cca 330 × 240 × 650 mm |
| Hmotnost stroje | cca 18,5 kg |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete mezi magnetickými vrtačkami; k výběru nástroje slouží také příslušenství pro magnetické vrtačky.
Časté dotazy
Jak velký otvor lze jádrovým vrtákem vyvrtat?
Maximální průměr při ručním posuvu je 98 mm a maximální hloubka 75 mm. Rozhoduje také délka a vhodnost konkrétního nástroje.
Je pro vrtačku potřeba třífázový přívod?
Ne, stroj je určen pro napájení 230 V při frekvenci 50 Hz. Elektrický přívod musí odpovídat požadavkům stroje a návodu.
Lze používat i spirálové vrtáky?
Ano, konstrukce umožňuje přechod od jádrového k plnému vrtání s vhodným upínacím příslušenstvím a nástrojem.
Na čem magnetická základna drží?
Je určena pro vhodné feromagnetické obrobky, například ocel. Přilnavost ovlivňuje stav a tloušťka materiálu i úplné dosednutí nohy; při práci stroj jistěte podle návodu.
