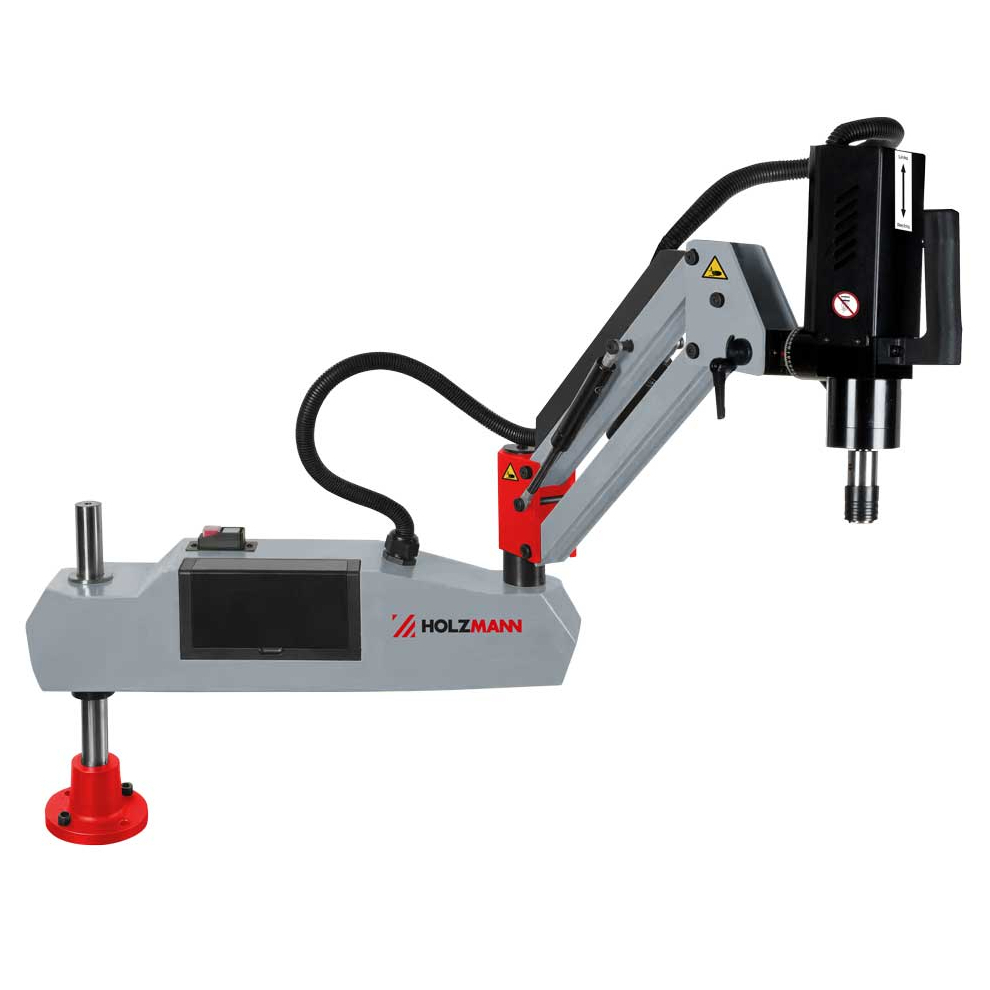

Holzmann GSM24ECO_230V je elektrický závitořez s kloubovým ramenem pro řezání vnitřních závitů M6–M24 v oceli a M6–M30 v hliníku. Uplatní se v zámečnické dílně, při výrobě kovových dílů i v údržbě, kde potřebujete přivést závitovací hlavu k jednotlivým otvorům v obrobku. Pohon má jmenovitý výkon 1 200 W v režimu S1 a napájení 230 V / 50 Hz.
Velikost závitu, hloubku závitování a další pracovní parametry nastavíte na dotykovém displeji. Stroj nabízí manuální i automatický režim a otáčky v rozsahu 0–200 ot./min. Kloubové rameno s pracovním rádiusem až 1 100 mm umožňuje měnit polohu hlavy v rámci pracovního prostoru.
Závitování ocelových a hliníkových dílů
GSM24ECO je určen k vytváření vnitřních závitů v připravených otvorech. Rozsah závitování se liší podle materiálu: v oceli pokrývá velikosti od M6 do M24, v hliníku od M6 do M30. Při výběru proto vycházejte z materiálu obrobku i největšího závitu, který potřebujete zhotovovat.
Ramenné provedení pomáhá při práci s dílci, které mají několik otvorů v různých místech. Závitovací hlavu můžete přesouvat nad jednotlivé pracovní pozice v dosahu ramene. Pro opakované závitování je praktické také nastavení hloubky přímo na displeji.
Manuální a automatický režim
V manuálním režimu obsluha ovládá chod vpřed i zpět. Tento způsob umožňuje řídit okamžik změny směru při konkrétní operaci. V automatickém režimu stroj po dosažení nastavené hloubky závitu sám aktivuje zpětný chod, což usnadňuje opakování stejného pracovního cyklu.
Dotyková obrazovka soustřeďuje nastavení velikosti závitu, jeho hloubky a dalších parametrů na jedno místo. Uživatelské rozhraní je dostupné v němčině a angličtině. Při přípravě pracoviště tak počítejte s ovládáním v jednom z těchto jazyků.
Kloubové rameno a otočná závitovací hlava
Maximální pracovní rádius kloubového ramene je 1 100 mm. Výškové nastavení až o 520 mm pomáhá přizpůsobit polohu hlavy výšce obrobku. Tyto rozsahy jsou důležité zejména při rozvržení pracovního stolu a volbě místa pro upevnění stroje.
Závitovací hlavu lze otočit o 90°, takže její orientaci můžete přizpůsobit poloze závitovaného otvoru. Kombinace pohyblivého ramene, výškového nastavení a otočné hlavy rozšiřuje možnosti přístupu k různě orientovaným pracovním místům.
Kleštiny s prokluzovou spojkou
Součástí dodávky je sada kleštin pro upnutí příslušných závitníků. Kleštiny jsou vybaveny prokluzovými spojkami, které umožňují prokluz při překročení nastaveného přenášeného momentu. Správná volba nástroje a jeho upínače je důležitá pro závitování konkrétního materiálu a rozměru.
Dodávaná sada zahrnuje kleštiny pro závitníky podle DIN 371 a DIN 376 ve velikostech uvedených níže. Pro práci v celém rozsahu stroje je třeba zvolit odpovídající závitník a vhodné upnutí; zejména při závitování hliníku nad M24 zohledněte rozsah základní dodávané sady.
Hlavní výhody Holzmann GSM24ECO_230V
- Závity M6–M24 v oceli a M6–M30 v hliníku pro různé dílenské úkoly.
- Dotykový displej pro nastavení velikosti závitu, hloubky a dalších parametrů.
- Manuální a automatický režim podle požadovaného způsobu práce.
- Automatický zpětný chod po dosažení nastavené hloubky pro opakované operace.
- Pracovní rádius až 1 100 mm pro přesouvání hlavy mezi pracovními pozicemi.
- Hlava otočná o 90° pro přizpůsobení orientaci otvoru.
- Kleštiny s prokluzovou spojkou v dodávce pro upnutí příslušných závitníků.
- Napájení 230 V pro pracoviště s jednofázovým přívodem.
Obsah dodávky a volitelné příslušenství
Součástí dodávky je elektrický závitořez Holzmann GSM24ECO_230V a sada kleštin s prokluzovou spojkou:
- DIN 371: M6, M8 a M10.
- DIN 376: M12, M14, M16, M18, M20, M22 a M24.
Podstavec Holzmann GSMMS je volitelné příslušenství a objednává se samostatně. Uvedená sada kleštin slouží k upnutí závitníků.
Technické parametry
| Výrobce | Holzmann |
|---|---|
| Model | GSM24ECO_230V |
| Rozsah závitování v oceli | M6–M24 |
| Rozsah závitování v hliníku | M6–M30 |
| Jmenovitý výkon motoru S1 | 1 200 W |
| Napájení | 230 V / 50 Hz |
| Otáčky | 0–200 ot./min |
| Maximální pracovní rádius ramene | 1 100 mm |
| Výškové nastavení | Až 520 mm |
| Otočení závitovací hlavy | 90° |
| Provozní režimy | Manuální a automatický |
| Ovládání | Dotykový displej |
| Jazyky rozhraní | Němčina a angličtina |
| Rozměry stroje (D × Š × V) | 1 195 × 150 × 914 mm |
| Hladina akustického tlaku | < 70 dB(A) |
| Hmotnost stroje | 44 kg |
| Hmotnost včetně balení | 50 kg |
| Rozměry balení (D × Š × V) | 870 × 730 × 230 mm |
Zobrazit další parametry Skrýt další parametry
Další provedení najdete v kategorii závitořezy. Prohlédněte si také další stroje značky Holzmann. S porovnáním pracovního rozsahu a způsobu ovládání vám pomůže poradenský článek Jak vybrat závitořez.
Časté dotazy
Jaké závity lze řezat v oceli a hliníku?
V oceli je pracovní rozsah M6–M24, v hliníku M6–M30. Dodávaná sada kleštin pokrývá vyjmenované velikosti od M6 do M24.
Co dělá automatický režim?
Po dosažení nastavené hloubky závitu automaticky aktivuje zpětný chod. V manuálním režimu ovládá chod vpřed i zpět obsluha.
Je ovládání dostupné v češtině?
Uživatelské rozhraní je k dispozici v němčině a angličtině.
Je podstavec GSMMS součástí dodávky?
Ne. Podstavec GSMMS je volitelné příslušenství a objednává se samostatně.
