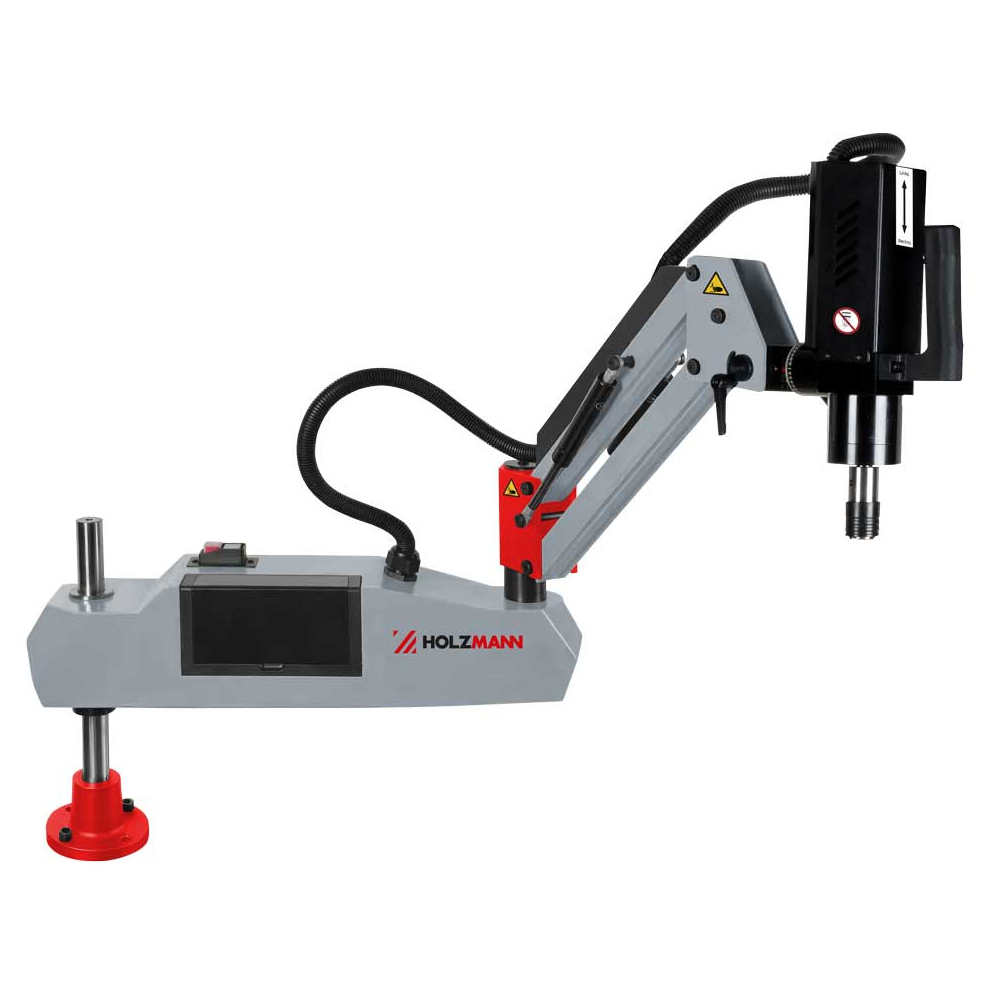

Holzmann GSM16ECO_230V je elektrický závitořez s kloubovým ramenem pro výrobu vnitřních závitů M3–M16 v oceli a M3–M20 v hliníku. Rozsah začínající velikostí M3 jej předurčuje také pro práci s menšími závity při výrobě součástí, montáži nebo opravách. Motor má jmenovitý výkon 600 W v režimu S1 a napájení 230 V / 50 Hz.
Stroj kombinuje dotykové ovládání, manuální a automatický režim a kloubové rameno s pracovním rádiusem až 1 030 mm. Závitovací hlavu můžete přivést k různým místům obrobku v dosahu ramene a její polohu přizpůsobit výškovým nastavením i otočením o 90°.
Pro malé a střední vnitřní závity
GSM16ECO využijete při řezání závitů do připravených otvorů v ocelových a hliníkových dílech. V oceli pokrývá velikosti M3 až M16, v hliníku umožňuje závitování až do M20. Při volbě stroje proto porovnejte pracovní rozsah s materiálem i velikostmi závitů, které se ve vaší dílně skutečně opakují.
Ramenná konstrukce je praktická zejména u obrobků s několika závitovanými otvory. Namísto opakovaného přemisťování dílce můžete měnit polohu závitovací hlavy v pracovním prostoru ramene. To usnadňuje přípravu jednotlivých operací u rozměrnějších součástí nebo při závitování na více místech.
Dotykový displej pro nastavení závitování
Na dotykové obrazovce nastavíte velikost závitu, požadovanou hloubku a další pracovní parametry. Ovládání tak soustřeďuje přípravu závitovací operace na jedno místo. Uživatelské rozhraní je dostupné v němčině a angličtině.
Otáčky stroje se pohybují v rozsahu 0–312 ot./min. Při přípravě práce je třeba nastavení přizpůsobit závitníku, velikosti závitu a obráběnému materiálu. Rozsah stroje přitom posuzujte odděleně od výbavy: schopnost závitovat do M20 v hliníku neznamená, že základní sada obsahuje upínač pro každou velikost tohoto rozsahu.
Ruční řízení nebo automatický zpětný chod
V manuálním režimu obsluha ovládá chod vpřed i zpět a rozhoduje o okamžiku změny směru. Tento režim se hodí tam, kde potřebujete průběh jednotlivé operace řídit přímo.
Automatický režim po dosažení nastavené hloubky závitu aktivuje zpětný chod. Při opakovaných operacích se stejnou hloubkou tak nemusíte pokaždé ručně určovat okamžik reverzace. Nastavení hloubky a automatický návrat zjednodušují sled pracovních kroků při výrobě více stejných závitů.
Kloubové rameno a hlava otočná o 90°
Maximální pracovní rádius 1 030 mm určuje dosah závitovací hlavy kolem místa upevnění stroje. Výškové nastavení až o 400 mm umožňuje přizpůsobit její polohu obrobkům s různou výškou. Oba rozsahy zohledněte při rozvržení pracovního stolu a umístění dílců.
Závitovací hlavu lze otočit o 90°, což pomáhá přizpůsobit orientaci nástroje poloze otvoru. Pohyblivé rameno a otočná hlava tak poskytují více možností přístupu k pracovnímu místu než pevně umístěná svislá hlava.
Kleštiny s prokluzovou spojkou
Dodávané kleštiny slouží k upnutí příslušných závitníků a jsou vybaveny prokluzovou spojkou. Sada zahrnuje upínače pro vybrané velikosti podle DIN 371 a DIN 376. Před přípravou konkrétní operace zvolte kleštinu odpovídající provedení použitého nástroje.
Hlavní výhody Holzmann GSM16ECO_230V
- Pracovní rozsah od M3 pro závitování menších i středních otvorů.
- M3–M16 v oceli a M3–M20 v hliníku podle obráběného materiálu.
- Dotykový displej pro nastavení velikosti a hloubky závitu.
- Dva provozní režimy pro přímé řízení nebo automatickou reverzaci.
- Pracovní rádius až 1 030 mm pro přístup k více místům obrobku.
- Výškové nastavení až 400 mm a otočení hlavy o 90° pro přizpůsobení pracovní poloze.
- Sada kleštin s prokluzovou spojkou v dodávce pro upnutí příslušných závitníků.
- Napájení 230 V pro jednofázový elektrický přívod.
Obsah dodávky a volitelné příslušenství
Součástí dodávky je elektrický závitořez Holzmann GSM16ECO_230V a sada kleštin s prokluzovou spojkou pro tyto velikosti:
- DIN 371: M3, M4, M5, M6, M8 a M10.
- DIN 376: M12, M14 a M16.
Podstavec Holzmann GSMMS není součástí základní dodávky. Jde o volitelné příslušenství, které se objednává samostatně. Kleštiny jsou upínače nástrojů; pro závitování potřebujete také odpovídající závitníky.
Technické parametry
| Výrobce | Holzmann |
|---|---|
| Model | GSM16ECO_230V |
| Rozsah závitování v oceli | M3–M16 |
| Rozsah závitování v hliníku | M3–M20 |
| Jmenovitý výkon motoru S1 | 600 W |
| Napájení | 230 V / 50 Hz |
| Otáčky | 0–312 ot./min |
| Maximální pracovní rádius ramene | 1 030 mm |
| Výškové nastavení | Až 400 mm |
| Otočení závitovací hlavy | 90° |
| Provozní režimy | Manuální a automatický |
| Ovládání | Dotykový displej |
| Jazyky rozhraní | Němčina a angličtina |
| Rozměry stroje (D × Š × V) | 1 165 × 140 × 755 mm |
| Hladina akustického tlaku | < 70 dB(A) |
| Hmotnost stroje | 27 kg |
| Hmotnost včetně balení | 32 kg |
| Rozměry balení (D × Š × V) | 800 × 600 × 200 mm |
Zobrazit další parametry Skrýt další parametry
Další stroje najdete v kategorii závitořezy. Prohlédněte si také další vybavení značky Holzmann. S volbou pracovního rozsahu, konstrukce a ovládání vám pomůže poradenský článek Jak vybrat závitořez.
Časté dotazy
Od jaké velikosti závitu lze GSM16ECO používat?
Pracovní rozsah začíná velikostí M3. V oceli lze závitovat do M16, v hliníku do M20.
Jak funguje automatický režim?
Po dosažení nastavené hloubky závitu stroj automaticky aktivuje zpětný chod. V manuálním režimu řídí chod vpřed i zpět obsluha.
Lze změnit orientaci závitovací hlavy?
Ano. Hlavu lze otočit o 90°. Kloubové rameno má pracovní rádius až 1 030 mm a výškové nastavení až 400 mm.
Je podstavec GSMMS součástí balení?
Ne. Podstavec GSMMS je volitelné příslušenství a objednává se samostatně. V základní dodávce je sada kleštin pro uvedené velikosti závitníků.
