TOPDON Tornado 90000 spojuje profesionální nabíječku autobaterií se stabilizovaným napájecím zdrojem pro diagnostiku a programování řídicích jednotek. Je určena pro 12V a 24V olověné akumulátory s kapacitou 20–2 800 Ah. Nabíjecí proud lze nastavit v rozsahu 5–90 A při 12 V a 5–45 A při 24 V.
Uplatní se v autoservisech, diagnostických pracovištích a při údržbě vozových parků. Vedle běžného dobíjení nabízí řízení nabíjecího napětí a proudu, program pro AGM baterie, režim pro nízké teploty a opravu olověných akumulátorů. LCD displej poskytuje přehled o nastavení i průběhu práce.
Stabilní napájení při diagnostice a programování ECU
Při delší diagnostice se zapnutým zapalováním nebo programování řídicích jednotek může palubní síť vozidla odebírat významný proud. Režim SUPPLY umožňuje napájet tuto zátěž při nastaveném stejnosměrném napětí a pomáhá udržovat podmínky potřebné pro servisní operaci.
Obsluha nastavuje výstupní napětí a proudový limit. Skutečný dodávaný proud se odvíjí od odběru připojeného vozidla nebo zařízení. Před programováním proto porovnejte požadované napětí a očekávanou spotřebu vozidla s možnostmi zdroje. U 24V soustavy počítejte s maximem 45 A, zatímco pro 12V soustavu je k dispozici až 90 A.
Tornado 90000 tak využijete nejen při nabíjení vyjmuté baterie, ale také jako vybavení diagnostického pracoviště. Nastavení zdroje musí odpovídat postupu výrobce vozidla a požadavkům konkrétní servisní operace.
Nastavitelný proud pro různé velikosti akumulátorů
Možnost nastavit nabíjecí proud dovoluje přizpůsobit nabíjení velikosti a požadavkům baterie. Maximální hodnota 90 A není určena pro každý akumulátor; pro menší baterie zvolíte nižší proud podle jejich povoleného zatížení.
Pro olověné akumulátory jsou podporovány technologie WET, GEL, MF, CA/CAL, EFB a AGM. Nabíječka proto pokrývá běžné zaplavené baterie, bezúdržbová provedení i akumulátory používané v moderních vozidlech se systémem start-stop. Rozhodující je vždy skutečná technologie osazené baterie.
Devítistupňové nabíjení a následná údržba baterie
V režimech NORM, AGM a COLD probíhá nabíjení prostřednictvím devítistupňového řízeného cyklu. Ten zahrnuje kontrolu akumulátoru, vlastní nabíjení, vyhodnocení jeho stavu a následnou údržbu nabití. Jednotlivé fáze lze sledovat na displeji.
Po dosažení plného nabití nabíječka ukončí aktivní nabíjení a dále sleduje stav připojené baterie. Při poklesu napětí pod příslušnou hranici může znovu zahájit dobíjení. To je praktické při servisních pracích i při údržbě méně používaných akumulátorů.
Režimy pro nabíjení i servisní použití
- SUPPLY: stabilizované napájení pro diagnostiku, programování a další odpovídající zátěže.
- NORM: běžné nabíjení olověných akumulátorů řízeným devítistupňovým cyklem.
- AGM: nabíjecí program určený pro akumulátory technologie AGM.
- COLD: nabíjení při teplotách pod bodem mrazu v povoleném provozním rozsahu přístroje.
- REPAIR: opravný program pro starší nebo sulfatované olověné akumulátory.
Výsledek opravného režimu závisí na příčině a rozsahu poškození baterie. Nelze jím zaručit obnovení původní kapacity každého akumulátoru. O jeho dalším použití rozhoduje skutečný stav a výsledek kontroly baterie.
Displej, teplotní dohled a chlazení
Podsvícený LCD displej zobrazuje napětí, proud, čas nabíjení a dodaný náboj v ampérhodinách. Obsluha tak může průběžně kontrolovat nastavení a vývoj nabíjecího procesu. Stavové kontrolky upozorňují na provoz, chybu nebo nadměrnou teplotu.
Chlazení zajišťuje ventilátor. Přístroj využívá vnitřní teplotní dohled a externí snímač pro sledování teploty baterie. Ochranné funkce zahrnují přepólování, zkrat, přepětí a přehřátí. Krytí IP20 vyžaduje suché pracovní prostředí bez působení vody.
Napájecí kabel měří 1,8 m a nabíjecí kabely se svorkami 2,2 m. Horní madlo usnadňuje přenášení mezi pracovišti. Při umístění ponechte volné větrací otvory a dostatečný prostor pro vedení kabelů.
Hlavní přínosy
- Nabíječka a stabilizovaný zdroj v jednom pro údržbu baterií i diagnostické pracoviště.
- Nastavitelný proud až 90 A pro 12 V a 45 A pro 24 V.
- Podpora olověných baterií 20–2 800 Ah včetně AGM a EFB.
- Devítistupňový cyklus v režimech NORM, AGM a COLD.
- LCD displej a teplotní dohled pro průběžnou kontrolu provozu.
Obsah dodávky
- Nabíječka TOPDON Tornado 90000 s napájecím kabelem.
- Kladný a záporný nabíjecí kabel s bateriovými svorkami.
- Imbusový klíč pro připojení kabelů.
- Uživatelský návod.
Technické parametry
| Jmenovité napětí akumulátoru | 12 V / 24 V |
|---|---|
| Nabíjecí proud při 12 V | 5–90 A |
| Nabíjecí proud při 24 V | 5–45 A |
| Rozsah nabíjecího napětí pro 12 V | 11–15,8 V podle režimu |
| Rozsah nabíjecího napětí pro 24 V | 22–31,6 V podle režimu |
| Kapacita akumulátoru | 20–2 800 Ah |
| Podporované olověné technologie | WET, GEL, MF, CA/CAL, EFB, AGM |
| Nabíjecí cyklus NORM / AGM / COLD | 9 stupňů |
| Stabilizované napájení | Ano, režim SUPPLY |
| Displej | LCD |
| Chlazení | Ventilátor |
| Krytí | IP20 |
| Provozní teplota | −10 až +40 °C |
| Skladovací teplota | −20 až +75 °C |
| Délka napájecího kabelu | 1,8 m |
| Délka nabíjecích kabelů se svorkami | 2,2 m |
Zobrazit další parametry Skrýt další parametry
Další modely najdete v kategorii nabíječky autobaterií. Prohlédnout si můžete také další výrobky značky TOPDON. S porovnáním nabíjecích funkcí vám pomůže článek jak vybrat nabíječku autobaterie.
Časté dotazy
Lze Tornado 90000 použít při programování řídicích jednotek?
Ano. Režim SUPPLY poskytuje stabilizované napájení. Nastavené napětí a proudový limit musí odpovídat požadavkům vozidla a servisního postupu.
Je proud 90 A dostupný také při 24 V?
Ne. Při 12 V je rozsah 5–90 A, při 24 V 5–45 A. Při výběru pro diagnostické pracoviště porovnávejte odběr vozidla s limitem pro příslušné napětí.
Pracují všechny režimy s devítistupňovým nabíjením?
Ne. Devítistupňový nabíjecí cyklus používají režimy NORM, AGM a COLD. Režim SUPPLY slouží jako stabilizovaný zdroj a REPAIR má samostatný opravný průběh.
Obnoví opravný režim každou starou baterii?
Ne. Výsledek závisí na stavu akumulátoru. Opravný program může pomoci u některých sulfatovaných olověných baterií, ale neodstraní všechny příčiny ztráty kapacity.

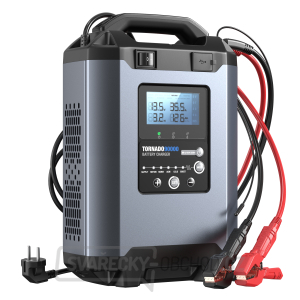

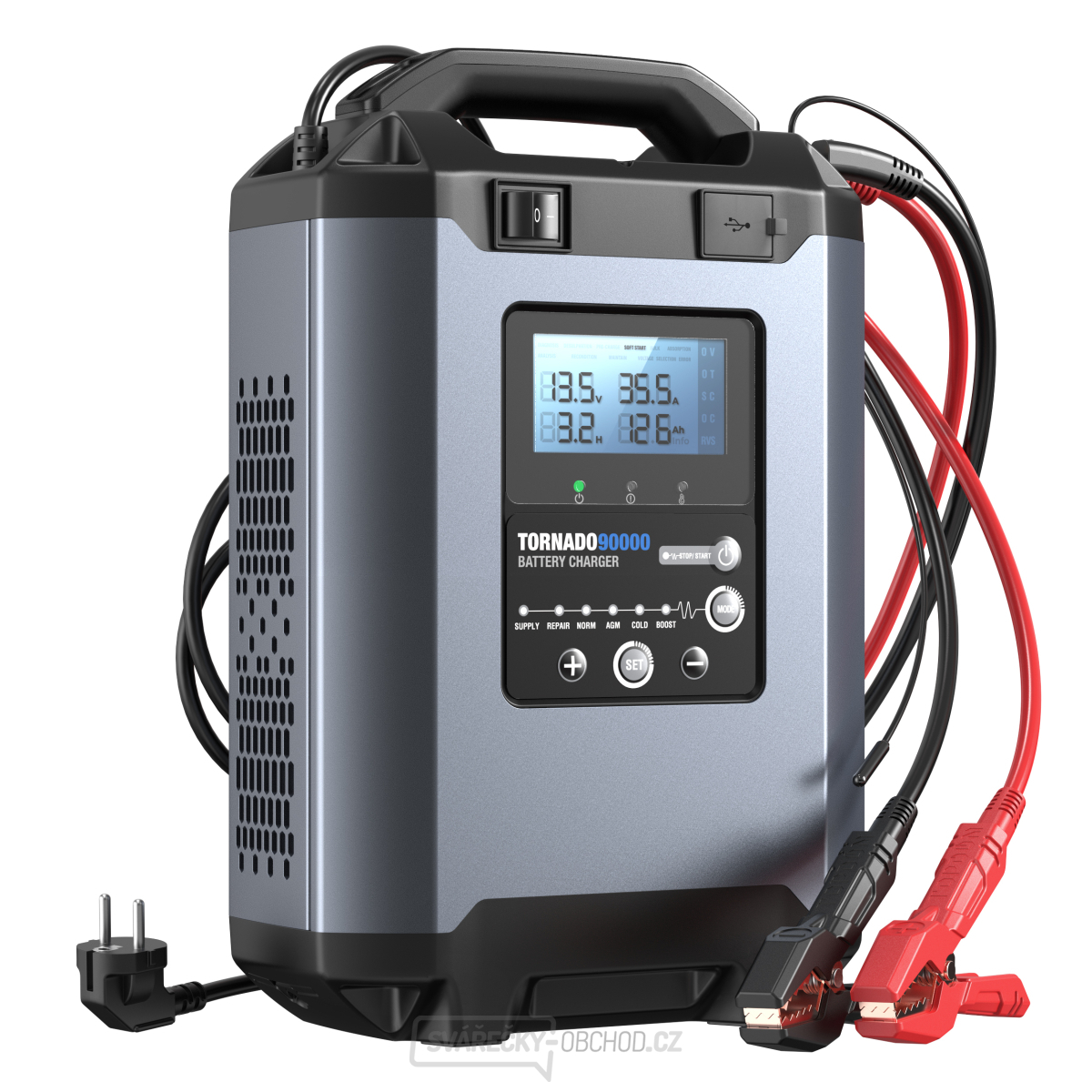

Fotografie TOPDON Tornado 90000
