Ohřev odporový DAWELL DHC 6510R 2 DAW RAL2004

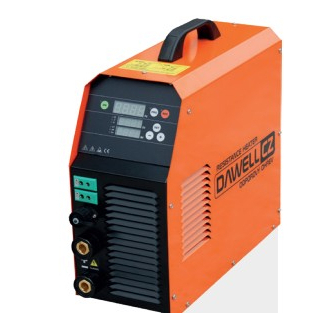

DAWELL DHC 6510R je mobilní invertorový zdroj pro řízený odporový ohřev kovových dílů. Zařízení spojuje výkonový zdroj, regulátor teploty a záznamník provozních dat v jednom kompaktním stroji. Je určeno především pro předehřev před svařováním a navařováním, řízené tepelné zpracování svarových spojů a další průmyslové aplikace, ve kterých je nutné dodržet nastavený průběh teploty a času.

Varianta s objednacím kódem 04-004-01-2004 je provedena v oranžové barvě RAL 2004. Zdroj pracuje s napájením 3× 400 V, má příkon 10,8 kW a umožňuje připojit až čtyři topné elementy. Díky hmotnosti 17 kg a rozměrům přibližně 170 × 370 × 410 mm jej lze podle potřeby přemisťovat mezi pracovišti.

Řízený odporový ohřev pro svařovací provozy

U odporového ohřevu se na povrch dílu upevní vhodně zvolené keramické topné elementy nebo rohože. Teplo vzniká v odporovém vodiči a přenáší se přímo do ohřívaného materiálu. Tento princip je vhodný pro dlouhodobý a rovnoměrně řízený ohřev potrubí, svarových spojů, výměníků, ocelových nádob a dalších konstrukčních dílů.

Předehřev před svařováním pomáhá vytvořit podmínky předepsané svařovacím postupem. Řízený dohřev nebo žíhání po svařování lze využít ke snižování zbytkového pnutí a při postupech zaměřených na omezení rizik souvisejících s vodíkem ve svarovém spoji. Konkrétní teploty, rychlosti ohřevu, výdrže a způsob chladnutí musí vždy odpovídat materiálu, rozměru dílu a schválenému technologickému předpisu.

Programování teplotních profilů

Vestavěný regulátor umožňuje řídit teplotu podle jednoho z 20 uživatelsky nastavitelných programů. Každý profil může obsahovat až 180 segmentů. V jednotlivých úsecích lze nastavit cílovou teplotu, rychlost ohřívání nebo chladnutí a dobu výdrže. Vedle automatických profilů je dostupný také manuální režim a přímé řízení topného výkonu.

Takové řízení je praktické zejména u opakovaných zakázek. Obsluha nemusí pro každý shodný díl znovu sestavovat celý postup a může použít uložený program. Před spuštěním je však vždy nutné ověřit správné umístění termočlánků, upevnění elementů a shodu zvoleného programu s technologickým předpisem.

Záznam procesu a kontrola průběhu ohřevu

DAWELL DHC 6510R obsahuje záznamník s kapacitou až 1 400 hodin provozních dat. Ukládá průběh procesu i chybové stavy, takže záznam může sloužit pro interní kontrolu, dohledatelnost výrobní operace nebo dokumentaci zakázky. Význam této funkce roste u svarů a konstrukcí, u kterých odběratel požaduje doložení dodržení předepsaného teplotního cyklu.

Teplota je sledována pomocí termočlánku typu K. Správné připevnění a poloha čidla mají zásadní vliv na přesnost regulace. Naměřená hodnota musí reprezentovat teplotu v místě určeném postupem, nikoli pouze teplotu topného elementu nebo okolního povrchu.

Více elementů a rozšíření výkonu

K jednomu zdroji lze připojit až čtyři odpovídající topné elementy. Jejich napětí, příkon, rozměr a tvar musí být zvoleny podle konfigurace výstupu, geometrie dílu a požadované ohřívané plochy. Výrobce nabízí keramické elementy pro potrubí, ohyby, T-profily i tvarově složitější součásti.

Pro rozsáhlejší aplikace je možné propojit až devět zařízení do jednoho systému s celkovým výkonem až přibližně 95 kW. Multizónový režim umožňuje řídit více ohřívaných částí a využít uspořádání master/slave. Návrh takového systému musí zohlednit dostupný elektrický příkon, jištění, počet teplotních zón a požadovaný výkon jednotlivých elementů.

Požadavky před instalací a uvedením do provozu

Zdroj vyžaduje třífázové napájení 3× 400 V a výrobce uvádí jištění 25 A. Elektrické připojení, kontrolu přívodu a případné úpravy instalace musí provést osoba s odpovídající kvalifikací. Zařízení má být provozováno v prostředí odpovídajícím jeho krytí a podmínkám uvedeným v návodu.

DHC 6510R je základní část odporového ohřívacího systému. Před objednáním je nutné zkontrolovat, zda konkrétní nabídka obsahuje také potřebné elementy, propojovací kabely, termočlánky, izolační materiál a další příslušenství. Pokud nejsou tyto položky výslovně uvedeny v obsahu dodávky, je vhodné je navrhnout podle konkrétní aplikace samostatně.

Hlavní výhody DAWELL DHC 6510R

• 3 v 1 – invertorový zdroj, regulátor teploty a záznamník dat.
• Příkon 10,8 kW a napájení 3× 400 V.
• Řízený předehřev a tepelné zpracování kovových dílů až do 1 200 °C.
• 20 uživatelských teplotních profilů, každý až se 180 segmenty.
• Nastavení rychlosti ohřevu, výdrže, cílové teploty a řízeného chladnutí.
• Možnost připojení až čtyř topných elementů.
• Záznam až 1 400 hodin provozních dat včetně chybových stavů.
• Multizónový provoz a propojení až devíti zdrojů pro jednu aplikaci.
• Kompaktní provedení s hmotností 17 kg.
• Oranžové provedení RAL 2004 pro tuto konkrétní variantu.

Časté otázky

Jaký je rozdíl mezi odporovým a indukčním ohřevem?

U DHC 6510R vytvářejí teplo odporové elementy upevněné na povrchu dílu. Indukční zařízení vytváří teplo elektromagnetickým polem přímo ve vodivém materiálu. Odporový systém je vhodný zejména pro dlouhodobé řízené cykly a pro žíhání svarových spojů.

Jsou keramické topné elementy součástí dodávky?

Produktová stránka jejich zahrnutí jednoznačně nepotvrzuje. Před objednáním je proto nutné ověřit přesný obsah balení a zvolit elementy, kabely, termočlánky a izolaci podle konkrétní aplikace.

Lze uložit vlastní program ohřevu?

Ano. Regulátor podporuje 20 uživatelsky nastavitelných profilů, přičemž jeden program může obsahovat až 180 segmentů s vlastní cílovou teplotou, rychlostí změny a dobou výdrže.

Je možné řídit více ohřívaných zón?

Ano. Zařízení podporuje multizónové řízení a pro rozsáhlejší aplikace lze propojit až devět zdrojů. Konkrétní sestavu je nutné navrhnout podle počtu zón, výkonu elementů a dostupného elektrického příkonu.
