Popis produktu

MIG/MAG-GMAW

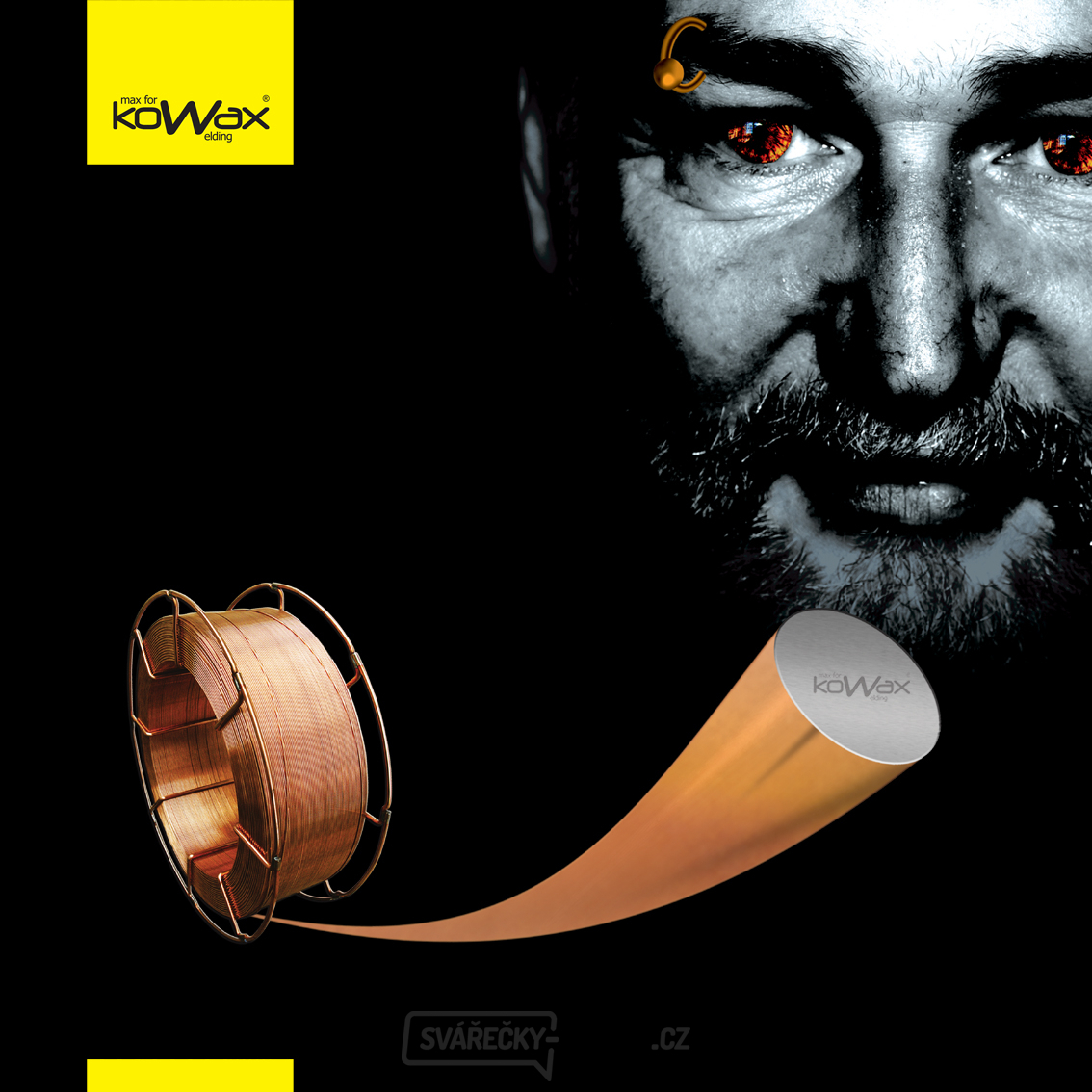

KOWAX G4Si1 je poměděný drát pro svařování nelegovaných konstrukčních ocelí v ochranných atmosférách plynů. Hlavní předností tohoto materiálu je vysoká kvalita při zachování nejlepšího poměru výkon/cena. Drát má dle požadavku normy vyšší obsah Mn a Si než KOWAX G3Si1 což zaručuje lepší mechanické hodnoty svarového kovu. KOWAX G4Si1 může být používán v čistém CO2 (C) nebo ve směsném plynu Ar/CO2 (M). Mechanické vlastnosti níže uvedené v tomto materiálovém listu jsou získány při použití směsi Ar/20CO2. Svařovací proud (A), =(+)

Vhodnost pro svařování, např.:                    Klasifikace svarového kovu:
P 235/S 235 až P 460/S 460                              EN ISO 14341-A: G 42 4 C1 4Si1
                                                                  EN ISO 14341-A: G 46 4 M21 4Si1
Ochranný plyn (EN ISO 14175):                   M20, M21, C1

Klasifikace

Schválení

Typické chemické složení čistého svarového kovu

Typické mechanické vlastnosti čistého svarového kovu

SFA/AWS A5.18: ER70S-6
EN ISO 14341-A:
G4Si1
DIN 8559:
SG3

TÜV  (CE)
DB
VdTÜV

C 0,09
Si 0,92
Mn 1,73

Mez kluzu, MPa
480
Pevnost, MPa
550
Tažnost, %
28

Polohy svařování

Zkouška vrubové houževnatosti

Zkušební teplota, °C

Nárazová práce, J

+20

150

-20

90

-30

80

Svařovací charakteristiky a ostatní info:

Průměr (mm)

1,0

1,2

Napětí na oblouku (V)

18-32

18-34

Svařovací proud (A)

80-310

120-390

Rychlost podávání (m/min)

2,7-16

2,3-16

Spotřeba plynu (l/min)

15

17

Výtěžnost (g/100g drátu)

97

98

Výkon sváření (kg/h)

1,1-5,6

1,3-8,2

Balení kg x počet na pal. = hmotnost pal. (kg)

15x72=1080
250x4=1000

15x72=1080
250x4=1000





Balení : Cívka K300 15kg
Výtěžnost : 97
Spotřeba plynu : 15
Napětí na oblouku : 18 - 32
Výkon svařování : 1.1 - 5.6
Svařovací proud : 80 - 310
Rychlost podávání : 2.7 - 16
Velikost balení : 15
Průměr drátu : 1
Druh proudu : =(+)
Polohy svařování : PA. PB. PC. PD. PE. PF
Hmotnost (netto) : 15 kg
