Popis produktu

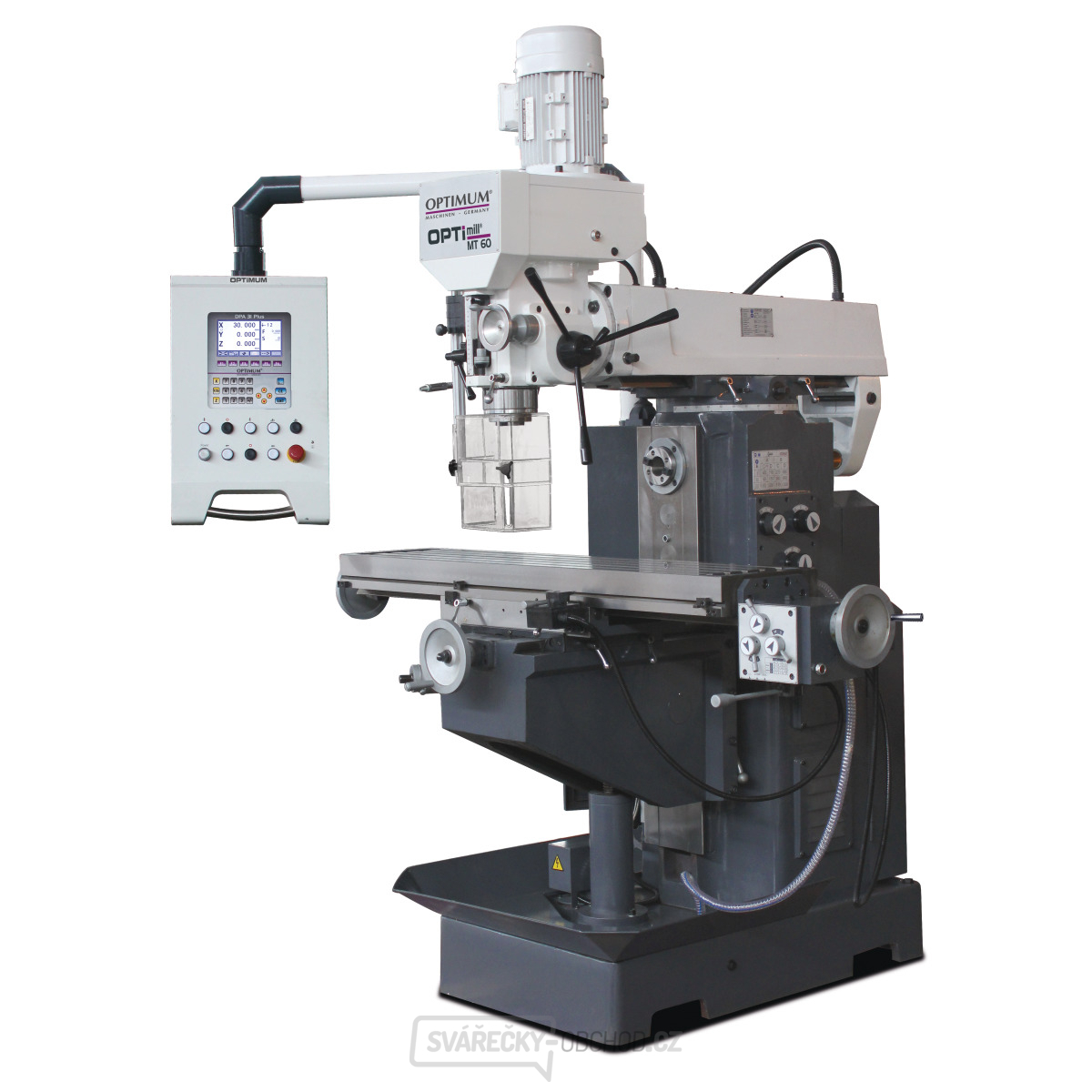

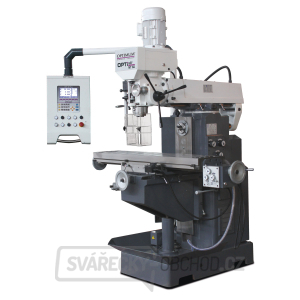

Univerzální vrtačko-frézka pro horizontální i vertikální frézování s digitálním odměřováním DPA 31 plus.
- Těžké, kompaktní provedení z kvalitní litiny absorbující vibrace
- Posuv pinoly pomocí tří pákových rukojetí (vrtání) nebo pomocí ručního kola jemného posuvu
- Posuv osy X lze provádět ručně pomocí ručního kola nebo automaticky
- Možnost práce v horizontální poloze s podpěrou a upínačem pro kotoučovou frézu
- Ve vertikální poloze lze provádět vrtání, vrtání pod úhlem a většinu frézovacích prací
- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
Obsahuje:
- Digitální odměřování os X, Y, Z
- Chladící zařízení
- Seřizovací nářadí
- Vrtací hlavička 1 - 16 mm/B18
- Strojní lampa
- Redukce ISO40/MK3, ISO40/MK2
- Frézovací trn pro horizont. frézování
Technické parametry:
Vrtací výkon trvalý | ocel : 25 mm
Vrtací výkon max. | ocel : 30 mm
Řezání závitů | ocel : M16
Max. průměr stopkové frézy : 25 mm
Max. průměr nožové hlavy : 100 mm
Vyložení : 220-550mm
Rozměry pracovního stolu : 1270×280mm
Max. zatížení stolu : 150 kg
T-drážky | počet : 4
T-drážky | velikost drážky : 14 mm
T-drážky | rozteč : 50 mm
Kužel vřetena : ISO40
Rozsah posuvu - osa X : 750 mm
Rozsah posuvu - osa Y : 230 mm
Rozsah posuvu - osa Z : 360 mm
Otáčky horizontálního vřetene : 40 - 1300 ot/min
Otáčky vertikálního vřetene : 90 - 2000 ot/min
Počet rychlostních stupňů horizontálního vřetene : 9
Počet rychlostních stupňů vertikálního vřetene : 8
Min. vzdálenost vřetene a stolu : 60 mm
Max. vzdálenost vřetene a stolu : 420 mm
Zdvih pinoly : 120 mm
Úhel naklopení frézovací hlavy : -45 °až +45 °
Výkon motoru horizontálního vřetene : 2200 W
Výkon motoru vertikálního vřetene : 2200 W
Výkon motoru chladícího čerpadla : 40 W
Celkový příkon : 5000 W 400 V
Rozměry (š × v × h) : 1650×2160×1310mm
Hmotnost : 1300 kg
