Popis produktu

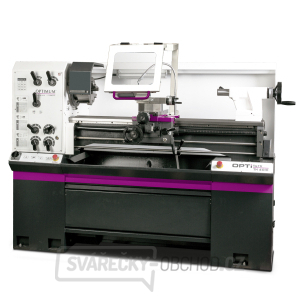

Plně vybavený soustruh s vodicím a tažným šroubem pro mechaniky. Přesvědčí svým výkonem a přesností. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.

  • Kalené a broušené vodicí dráhy osy Z
  • Zaručená házivost čela vřetene - Kužel vřetene Camlock DIN ISO 702-2 č. 5
  • Hlavní motor s elektrickou brzdou a ochranným jističem
  • Pravý / levý chod lze přepínat na podélném suportu
  • Dvoukanálová bezpečnostní elektronika
  • Vypínače odpovídají normě EN ISO 13849
  • Perfektně soustředné hlavní vřeteno zaručuje vysokou nosnost díky přesným kuželíkovým ložiskům.
  • Ochrana proti současnému spuštění závitování a posuvu
  • Bezpečnostní ruční kola v ose X a Z
  • Všechna ozubená kola posuvového mechanismu jsou vyrobena z oceli, kalená a broušená, hřídele na jehlových ložiscích, všechny součásti jsou běží v olejové lázni.
  • Čerpadlo chladicí kapaliny se zásobníkem chladicí kapaliny a ukazatelem hladiny. Nádobu lze vyjmout pro snadné čištění
  • LED pracovní lampa
  • Podstavec pro soustruh se stabilní ocelovou konstrukcí
  • Nouzové vypínače vpravo i vlevo
  • Uzamykatelný hlavní vypínač

Obsahuje:

  • Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 5
  • LED osvětlení stroje
  • Redukční pouzdro MK 5 / MK 3
  • Pevný hrot MK 3
  • Rychloupínací nožový držák sada SWH 3 - E
  • Sada výměnných kol
  • Podstavec
  • Olejová náplň
  • Seřizovací nářadí

Technické parametry:

Výška hrotu : 200 mm
Max. točný průměr nad ložem : 400 mm
Max. točný průměr nad suportem : 265 mm
Šířka lože : 203 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetena : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 5
Otáčky : 70–2000ot/min
Plynulá změna otáček : Ne
Otáčky - provedení Vario : 12–2500ot/min
Počet rychlostních stupňů : 8
Průchod vřetene : 52 mm
Kužel pinoly koníka : MK4
Průměr pinoly : 50 mm
Zdvih pinoly : 110 mm
Posuv podélný : 0.014 –0.38 mm/ot. (26 )
Posuv příčný : 0.052 –1.392 mm/ot. (32 )
Max. posuv nožového suportu : 98 mm
Max. posuv příčného suportu : 185 mm
Závit metrický : 0.4 – 7 mm/ot. (26 )
Závit palcový : 56 – 4 záv./1“ (31 )
Příkon : 2.2 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1935×1740×780mm
Hmotnost : 765 kg
