Popis produktu

Napájení: 400V
Odsávací rameno: EA-3
Certifikace: Ano filtr PTFE 10m2

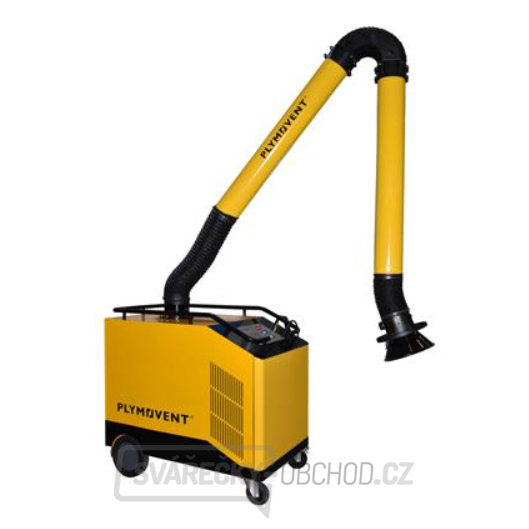

Mobilní filtrační jednotky Plymovent jsou určeny k lokálnímu odstranění svářecích dýmů v omezených prostorech či na místech, kde není možné využít fixních odsávacích systémů. Například uprostřed dílny či naopak v jejím opačném rohu.

Tato stabilní mobilní jednotka má ergonomickou rukojeť a 4 kolečka, usnadňující její pohyb. Pro bezproblémovou manipulaci jsou 2 z nich otočná. Jednotka MobilePro je vhodná pro širokou škálu svářecích aplikací, jako jsou MIG, MAG, TIG, GMAW, FCAW či svařování obalenou elektrodou.

Mobilní jednotku MobilePro je potřeba vybavit odsávacím ramenem v požadované délce: hadicové odsávací rameno Plymovent EconomyArm nebo kovové odsávací rameno Plymovent KUA.

Tlumič hluku SilentFlow™

MobilePro obsahuje integrovaný ventilátor, umístěný ve zvukově izolovaném boxu SilentFlow™. SilentFlow™ snižuje jak hluk mechanický, tak hluk vznikající prouděním vzduchu skrze ventilátor pomocí inovativní trasy vedení vzduchu uvnitř jednotky, akustických panelů a speciálně navrženého výfukového otvoru.

Nízké provozní náklady díky Ram-Air™

Jednotka je vybavena zesilovačem pulzů Ram-Air™, který výrazně zvyšuje účinnost systému čištění filtru pomocí stlačeného vzduchu. Ram-Air™ je umístěn ve filtrační patroně a rozptyluje energii rázu stlačeného vzduchu rovnoměrně do celé plochy filtru. Výsledkem jsou výrazně čistější filtry, nižší tlakové ztráty a nižší spotřeba stlačeného vzduchu i elektrické energie. Ram-Air™ s sebou přináší nižší provozní náklady.

BiCo filtrační patrony vydrží déle

Životnost filtru není dána pouze jeho plochou. Zásadní je také síla vazeb mezi vlákny filtračního média. Většina filtračních kazet bývá proto při porušení těchto vazeb znehodnocena a téměř vždy dojde k porušení a protržení filtru. To následně vede k okamžitému nárustu tlakové ztráty a snížení proudění vzduchu. Výsledek: nákladná výměna filtrační kazety. Polyesterové filtrační patrony Plymovent BiCo jsou založeny na nejmodernější technologii Bi-Component. Tato technologie, používající vlákna s rozdílnou teplotou tání jádra a povrchu, zaručuje trvalou kvalitu, pevnost a mnohem delší životnost filtrační kazety. Filtrační patrony Plymovent jsou ze 100% polyesteru, tudíž i omyvatelné.

Vlastnosti

  • Stabilní mobilní jednotka
  • 2 otočná kolečka pro snadný pohyb
  • Odsávací rameno s dosahem 2-4 metrů
  • Ergonomické rukojeti
  • Hluk pohlcujíjcí kryt SilentFlow™
  • Pulzní systém čištění filtrů Ram-Air™

Doporučeno pro

  • Svařování v uzavřených a stísněných prostorech
  • Svařování MIG, MAG, TIG, GMAW, FCAW či svařování obalenou elektrodou

Technické Parametry:

  • MIG-MAG/GMAW svařování

  • TIG svařování

  • FCAW svařování

  • obalovaná elektroda / MMAW svařování

  • broušení

  • leštění

  • dokončovací práce

Specifikace

Fyzické rozměry a vlastnosti

Materiál krytu: elektrogalvanicky pozinkovaná ocel (dle DIN EN 10152)

  • Ocelová třída: DC01+ZE

  • Číslo materiálu: 1.0330
    Barva: žlutá RAL 1004
    Hmotnost (netto): 169 kg (373 lbs)

Napájecí kabel:

  • Typ: SJOOW 3xAWG14

  • Délka (bez vidlice): 4,5 m (14,8 ft)

Kapacita zásobníku prachu: 10 litrů (2,6 galonu)

Filtrační kazeta

  • Typ: CART-O

  • Tvar: válcový

  • Filtrační materiál: 100% BiCo polyester

  • Filtrační plocha: 20 m² (215 ft²)

  • Třída prachu: M podle DIN EN 60335-2-69

  • Možnost mytí: ano (např. pomocí čisticího prostředku Plymovent EFC)

Systém stlačeného vzduchu

  • Požadovaná kvalita vzduchu: suchý a bez oleje dle ISO 8573-3, třída 6

  • Vstupní tlak: 5–10 bar (75–150 PSI)

  • Provozní tlak: 5 bar (75 PSI) (integrovaný regulátor tlaku)

  • Připojení stlačeného vzduchu: G 3/8” (vnitřní závit)

  • Spotřeba vzduchu: 35 Nl (1,2 ft³) na puls

  • Objem vzdušníku: 10 litrů (2,6 galonu)
    Aktivace systému čištění filtru (pouze online):

  • tlakem řízená (prahová hodnota: 1000 Pa / 4 in. WG)

  • ručně pomocí tlačítka
    Doba čistícího cyklu (6 pulzů): 60 sekund

Výkon

  • Typ ventilátoru: radiální

  • Sací kapacita (včetně odsávacího ramene): max. 1200 m³/h (700 CFM)

  • Otáčky ventilátoru: 2900 ot/min

  • Hladina hluku: 72 dB(A) dle ISO 3746

Elektrické údaje

  • Příkon: 1,1 kW (1,5 HP)

  • Dostupné napětí: viz objednací informace

  • Konstrukce motoru: IEC

  • Energetická účinnost:

    • jednofázový motor: n.a.

    • třífázový motor: IE3 / premium

Provozní a okolní podmínky

  • Teplota procesu:

    • min.: 5 °C (41 °F)

    • nominální: 20 °C (68 °F)

    • max.: 70 °C (158 °F)

  • Max. relativní vlhkost: 90 %

  • Vhodné pro venkovní použití: ne
    Podmínky pro skladování:

  • teplota: 5–45 °C (41–113 °F)

  • relativní vlhkost max. 80 %
