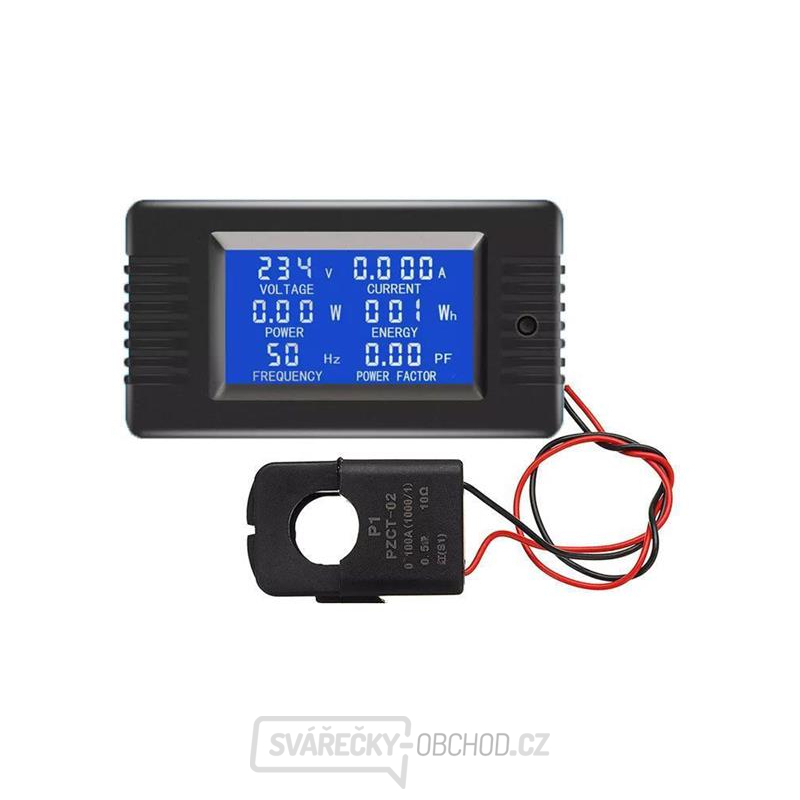

Popis produktu

Parametry produktu:

- měření elektrických parametrů (napětí, proud, aktivní výkon, energie, frekvence, účiník)
- alarm přetížení nad nastavitelnou prahovou hodnotou- blikání alarmu a podsvícení
- měřenou energii lze resetovat pomocí tlačítka
- uložitelná data po vypnutí
- všechny údaje na LCD podsvíceném displeji-podsvícení je možno vypnout

Technické parametry:

- pracovní i měřené napětí: 80 ~ 260VAC
- měřený proud: AC 0–100A / 22000W bezkontaktně
- provozní frekvence: 45–65Hz
- přesnost měření: stupeň 1.0
- rozměry: 90×50×20mm

Zobrazení:

Power
rozsah: 0,2 ~ 22000W
>10000W formát zobrazení: 10,0 ~ 22,0kW

Energie
rozsah: 0 ~ 999 kWh
>10kWh formát zobrazení: 10 ~ 999kWh

Napětí
rozsah: 80 ~ 260VAC
formát zobrazení: 80 ~ 260V

Proud
rozsah: 0,001 ~ 100AAC
>10A formát zobrazení: 10.00 ~ 99.99A

Frekvence
rozsah: 45 ~ 65Hz
formát zobrazení: 45 ~ 65Hz

Výkonový faktor
rozsah: 0 ~ 1PF
formát zobrazení: 0.00 ~ 1.00PF

Nastavení:

Reset energie
- držte tlačítko do doby, dokud se nerozbliká hodnota energie , poté uvolněte. Krátkým stiskem tlačítka resetujte hodnotu na displeji.

Nastavení práhu poplachu
- držte tlačítko do doby, dokud se na displeji LCD zobrazí „SET CLr“. Poté uvolněte.
- displej zobrazuje aktuální hodnotu poplachu. Poslední číslice začne blikat. Opakovaným krátkým stiskem tlačítka lze měnit hodnotu poplachu.
- po dokončení nastavení stiskněte pro uložení tlačítko po dobu 5 sekund. Rozsah prahu aktivní energieje 0,0 ~ 2,5kW.

Upozornění:
- tento modul je vhodný pouze pro vnitřní použití.
- aplikované zatížení nesmí překročit jmenovitý výkon
- dodržte zapojení dle shematu na zadní straně výrobku
