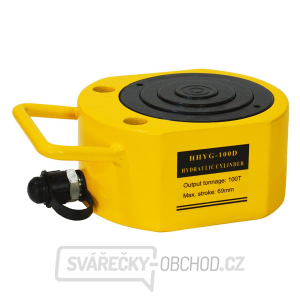

Hydraulický válec teleskopický HHYG-100D


Univerzální jednočinný teleskopický (3-stupňový) hydraulický válec nízké konstrukční výšky, který se používá zejména tam, kde je pro umístění válce malý prostor, přičemž se požaduje vysoký zdvih.

  • výborné uplatnění nalézá ve stavebnictví, v průmyslu, při montáži a údržbě atd.
  • nízká konstrukční výška
  • kvalitní hydraulika s precizními těsnicími komponenty
  • jednočinný hydraulický válec, teleskopický, třístupňový
  • materiál: speciální vysokopevnostní legovaná ocel
  • tvrdě pochromovaný píst s vysokou odolností proti opotřebení a korozi
  • stírací manžeta snižuje výrazně znečistění a prodlužuje životnost válce
  • zpětný pohyb pístu se realizuje zatížením
  • drážkovaná tlačná koncovka
  • válec má rychlospojkovou přípojku R2 3/8" (HC7002M) a ochrannou protiprachovou krytku
  • kvalitní povrchová úprava (vypalovaný smalt) se zvýšenou odolností proti korozi
  • válec je na konci výroby testován na 125 % kapacity
  • vysoká provozní spolehlivost a dlouhá životnost
  • jako zdroj tlaku se doporučuje ruční hydraulická pumpa HHB-700 (z naší nabídky) nebo obdobná hydraulická pumpa


Parametry:

nosnost
tlačná síla
počet stupňů
zdvih
celkový zdvih
výška se zasunutým pístem (A)
výška ve vysunutém stavu (B)
efektivní plocha válce
maximální pracovní tlak
objem oleje
vnější průměr (D x L)
vnitřní průměr (E)
průměr pístu (F)
hmotnost
doporučená hydraulická pumpa
100 t
111 / 309 / 1002 kN
3 / 2 / 1
24 / 30 / 15 mm
69 mm
93 mm
162 mm
15,9 / 44,2 / 143,1 cm²
700 bar
418 cm³
188 x 160 mm
45 / 75 / 135 mm
38 / 69 / 100 mm
16,9 kg
HHB-700
