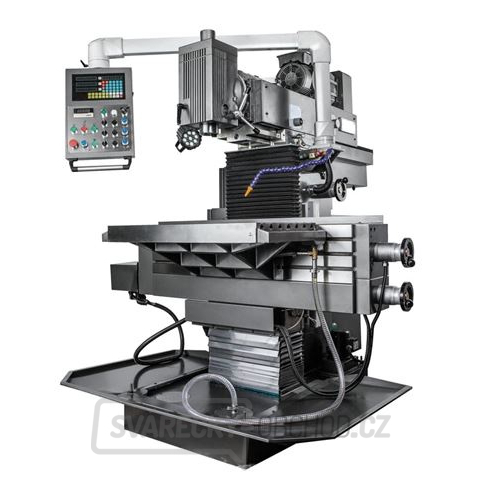

Univerzální nástrojářská frézka PROMA FNK-800 Servo je určena pro obrábění obrobků o hmotnosti do 200 kg. Díky masivní a těžké litinové konstrukci s vysokou tuhostí tento model splňuje ty nejvyšší požadavky pro přesnou práci. Hlavním rysem tohoto stroje jsou servopohony s elektronicky ovládanými ručními koly ve všech osách, kuličkové šrouby ve všech osách a kvalitní plynulá regulace otáček.
Díky konstrukci servopohonů je frézka vhodná i pro jemné obrábění malých kovových dílů. Vřeteno poháněné servomotorem umožňuje plynulou změnu otáček. Pracovní stoly vybavené kuličkovými šrouby a ručními E-kolečky dovolují pracovat frézce ve vysokých přesnostech. Frézka je pro vyšší variabilitu vybavena jak vertikálním, tak i horizontálním pracovním stolem. Variabilita stroje je zajištěna také horizontálním i vertikálním typem frézovací hlavy, které se dají jednoduše zaměnit. Univerzální nástrojařská frézka FNK-800 Servo je vybavena automatickým mazacím systémem.
Základní příslušenství:
• 3osé digitální odměřování ES-12 H s LCD displejem
• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Chladicí systém
• Elektronicky ovládaná ruční E-kolečka ve všech osách
• Horizontální opěrné ložisko
• Kuličkové šrouby ve všech 3 osách
• Strojní posuvy pro osy X, Y a Z
• Elektrické centrální mazání
• Lamelový ochranný kryt
• Dlouhý frézovací trn ISO 40/16 mm
• Dlouhý frézovací trn ISO 40/22 mm
• Dlouhý frézovací trn ISO 40/27 mm
• Dlouhý frézovací trn ISO 40/32 mm
• Adaptér ISO 40/MK 1
• Adaptér ISO 40/MK 2
• Adaptér ISO 40/MK 3
• Nivelační prvky
• Bezpečnostní ochranné kryty
• Montážní a obslužné nářadí
Technické parametry:
Výkon motoru: 3700 W
Napětí: 400 V
Výkon motoru pousuvu osy X: 1500 W
Výkon motoru pousuvu osy Y: 1500 W
Výkon motoru pousuvu osy Z: 1925 W
Rozměry horizontálního stolu: 800 x 400 mm
T-drážka - počet, velikost, rozteč: 6-14-63 mm
Rozměry vertikálního stolu: 1020 x 225 mm
T-drážka - počet, velikost, rozteč: 3-14-63 mm
Dráha pojezdu osy X: 500 mm
Dráha pojezdu osy Y: 400 mm
Dráha pojezdu osy Z: 400 mm
Nosnost stolu: 200 kg
Strojni posuv osy X, Y, Z: 10 - 1000 mm/min.
Rychloposuv osy X, Y, Z: 1200 mm/min.
Kroutící moment motoru osy X: 7,7 Nm
Kroutící moment motoru osy Y: 7,7 Nm
Kroutící moment motoru osy Z: 10 Nm
Otáčky vertikálního vřetena: 40 - 2000 rpm
Zdvih pinoly: 60 mm
Vyložení: 170 - 570 mm
Vzdálenost vřetena od stolu: 45 - 445 mm
Kapacita vrtání do oceli: 50 mm
Max. velikost čelní frézy: 125 mm
Max. velikost stopkové frézy: 40 mm
Otáčky horizontálního vřetena: 40 - 2000 rpm
Vzdálenost horizontálního vřetena od stolu: 120 - 530 mm
