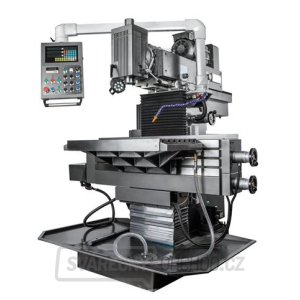

Univerzální nástrojářská frézka PROMA FNK-850 Servo je určena pro obrábění obrobků o hmotnosti do 300 kg. Díky masivní a těžké litinové konstrukci s vysokou tuhostí tento model splňuje ty nejvyšší požadavky pro přesnou práci.
Hlavním rysem tohoto stroje jsou servopohony s elektronicky ovládanými ručními koly ve všech osách, kuličkové šrouby ve všech osách a kvalitní plynulá regulace otáček.
Hlavním rysem tohoto stroje jsou servopohony s elektronicky ovládanými ručními koly ve všech osách, kuličkové šrouby ve všech osách a kvalitní plynulá regulace otáček.
Díky konstrukci servopohonů je frézka vhodná i pro jemné obrábění malých kovových dílů. Vřeteno poháněné servomotorem umožňuje plynulou změnu otáček. Pracovní stoly vybavené kuličkovými šrouby a ručními E-kolečky dovolují pracovat frézce ve vysokých přesnostech. Frézka je pro vyšší variabilitu vybavena jak vertikálním, tak i horizontálním pracovním stolem. Variabilita stroje je zajištěna také horizontálním i vertikálním typem frézovací hlavy, které se dají jednoduše zaměnit. Univerzální nástrojařská frézka FNK-850 Servo je vybavena automatickým mazacím systémem.
Základní příslušenství:
• 3osé digitální odměřování ES-12 H s LCD displejem
• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Chladicí systém
• Elektronicky ovládaná ruční E-kolečka ve všech osách
• Horizontální opěrné ložisko
• Kuličkové šrouby ve všech 3 osách
• Strojní posuvy pro osy X, Y a Z
• Elektrické centrální mazání
• Lamelový ochranný kryt
• Dlouhý frézovací trn ISO 40/16 mm
• Dlouhý frézovací trn ISO 40/22 mm
• Dlouhý frézovací trn ISO 40/27 mm
• Dlouhý frézovací trn ISO 40/32 mm
• Adaptér ISO 40/MK 1
• Adaptér ISO 40/MK 2
• Adaptér ISO 40/MK 3
• Nivelační prvky
• Bezpečnostní ochranné kryty
• Montážní a obslužné nářadí
Technické parametry:
Výkon motoru: 5500 W
Napětí: 400 V
Výkon motoru posuvu osy X: 1500 W
Výkon motoru posuvu osy Y: 1500 W
Výkon motoru posuvu osy Z: 2300 W
Rozměry horizontálního stolu: 850 x 450 mm
T-drážka - počet, velikost, rozteč: 7-14-63 mm
Rozměry vertikálního stolu: 1190 x 250 mm
T-drážka - počet, velikost, rozteč: 3-14-63 mm
Dráha pojezdu osy X: 600 mm
Dráha pojezdu osy Y: 450 mm
Dráha pojezdu osy Z: 450 mm
Nosnost stolu: 300 kg
Strojní posuv osy X, Y, Z: 10-1000 mm/min.
Rychloposuv osy X, Y, Z: 1200 mm/min.
Kroutící moment motoru osy X: 10 Nm
Kroutící moment motoru osy Y: 10 Nm
Kroutící moment motoru osy Z: 15 Nm
Otáčky vertikálního vřetena: 40 - 2000 rpm
Zdvih pinoly: 60 mm
Vzdálenost horizontálního vřetena od stolu: 170 - 620 mm
Vzdálenost vertikálního vřetena od stolu: 75 - 525 mm
Vyložení vřetena: 175 - 625 mm
Kapacita vrtání do oceli: 50 mm
Max. velikost čelní frézy: 150 mm
Max. velikost stopkové frézy: 50 mm
Otáčky horizontálního vřetena: 40 - 2000 rpm
