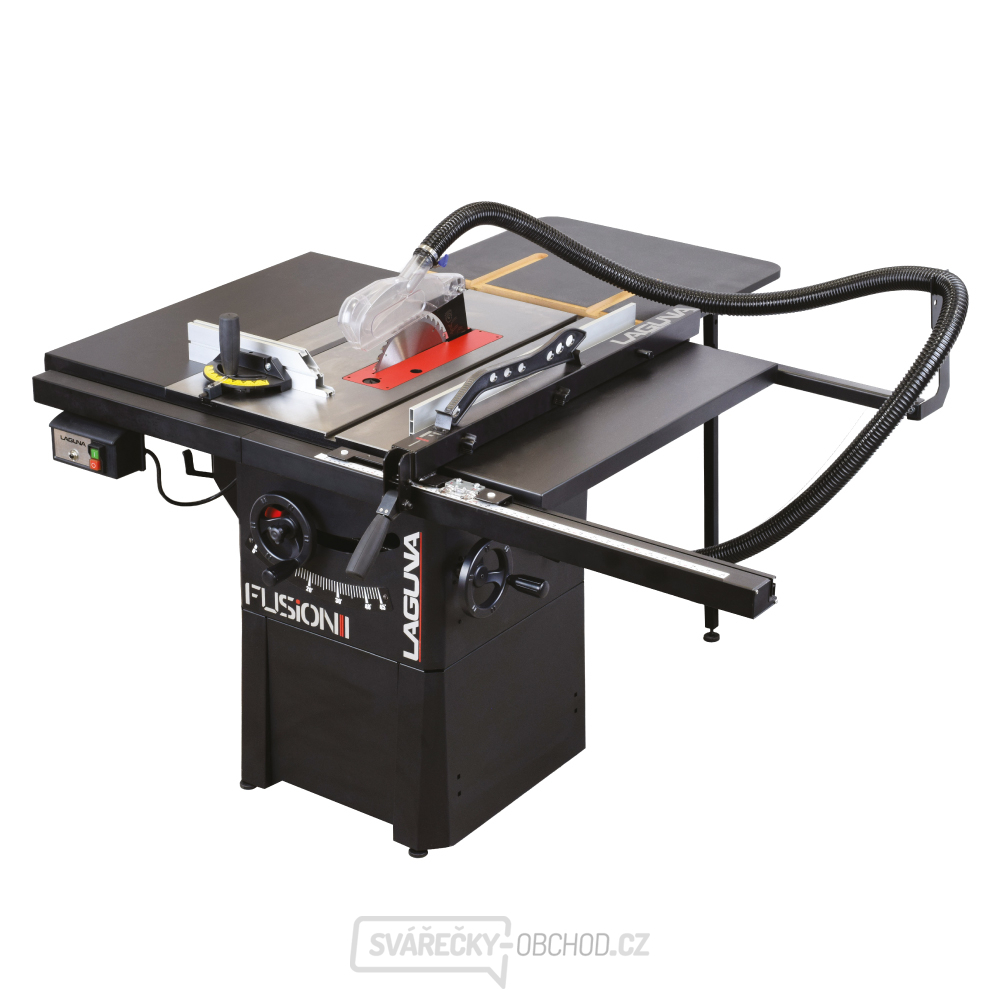

Kotoučová pila IGM LAGUNA Fusion 1 je stolní kotoučová pila pro přesné podélné, příčné a úhlové řezání dřeva a deskových materiálů v rozsahu dovoleném výrobcem. Model Fusion 1 používá kotouč 250 × 30 mm a nabízí maximální prořez 79 mm při kolmém nastavení. Je určen pro uživatele, kteří potřebují opakovatelný rozměr řezu, stabilní vedení obrobku a bezpečnější kontrolu než při práci s ruční okružní pilou.
Při výběru nerozhoduje jen hodnota 1 450 W. Stejně důležitá je tuhost stolu, přesnost podélného pravítka, využitelná šířka řezu, průměr kotouče, způsob nastavení výšky a sklonu a možnost připojit odsávání. Napájení 230 V / 50 Hz / 1 fáze musí odpovídat elektroinstalaci pracoviště. U třífázové varianty má připojení a kontrolu směru otáčení provést odborně způsobilá osoba.
Konstrukce a praktické přínosy
Výbava zahrnuje litinový stůl, skříňová základna, přesné podélné pravítko, nulová vložka a příprava pro odsávání. Pevný stůl vytváří referenční plochu pro obrobek a správně nastavené podélné pravítko pomáhá držet stejnou šířku po celé délce řezu. Úhlový doraz slouží pro příčné a šikmé řezy menších dílců. Výškové nastavení kotouče umožní omezit jeho přesah nad materiálem a naklopení 0–45° rozšiřuje použití o úkosové řezy.
- Řezná kapacita: 79 mm při 90° a 56 mm při 45°.
- Řezný nástroj: 250 × 30 mm; počet a geometrie zubů se volí podle materiálu a požadované kvality hrany.
- Otáčky: 3 800 min⁻¹ pro přesný model a variantu.
- Pracovní plocha: 792 × 1 116 mm.
- Identifikace: model Fusion 1, objednací číslo 151-Fusion1.
Volba kotouče a kvalita řezu
Pro podélné řezání masivu se používá kotouč s menším počtem zubů a dostatečným prostorem pro odvod třísek. Pro příčné řezy a pohledové hrany je vhodný jemnější kotouč s větším počtem zubů. Lamino, MDF, překližka nebo plasty mohou vyžadovat speciální geometrii. Nestačí dodržet pouze průměr; vždy musí souhlasit také upínací otvor, šířka řezu, tloušťka těla kotouče, maximální dovolené otáčky a požadavky na rozpínací klín.
Před prvním řezem zkontrolujte souběžnost pravítka s kotoučem a kolmost kotouče ke stolu. Zkušební řez ukáže, zda nastavená stupnice odpovídá skutečnému rozměru. Při podélném řezu nesmí pravítko obrobek tlačit do zadní části kotouče, protože by rostlo riziko sevření a zpětného vrhu. Dlouhé nebo široké dílce podepřete před stolem i za ním tak, aby jejich hmotnost neměnila směr posuvu.
Bezpečná práce a odsávání
Kryt kotouče, rozpínací klín a posuvná tyč jsou základní bezpečnostní prvky a při běžném řezání se neodstraňují. Obrobek veďte plynule, ruce držte mimo rovinu kotouče a nikdy neřežte volně bez pravítka nebo úhlového dorazu. Úzké díly posouvejte vhodným přípravkem. Před výměnou kotouče, seřizováním, čištěním nebo odstraňováním zbytků vždy odpojte stroj od napájení a vyčkejte na úplné zastavení.
Účinné odsávání zlepšuje viditelnost, omezuje usazování pilin v krytu a snižuje prašnost pracoviště. Průměr hadice musí odpovídat přípojce a odsavač musí mít dostatečný průtok. Odsávání nenahrazuje ochranu očí, sluchu a dýchacích cest. Při práci respektujte návod výrobce, bezpečnostní značení a povolené materiály; samotná možnost namontovat určitý kotouč neznamená, že je stroj vhodný pro každý materiál.
Technické parametry
| Objednací číslo | 151-Fusion1 |
|---|---|
| Napájení | 230 V / 50 Hz / 1 fáze |
| Příkon | 1 450 W |
| Výstupní výkon motoru | 1 100 W |
| Otáčky pilového kotouče | 3 800 min⁻¹ |
| Pilový kotouč | 250 × 30 mm |
| Max. prořez při 90° | 79 mm |
| Max. prořez při 45° | 56 mm |
| Pracovní stůl | 792 × 1 116 mm |
| Max. šířka podélného řezu | 765 mm |
| Naklopení kotouče | 0–45° |
| Přípojka odsávání | 100 mm |
| Hmotnost – typ neuveden | 110 kg |
Parametry byly porovnány pro přesný model a elektrickou variantu. Jediná neoznačená hmotnost není automaticky považována za netto. Rozměry balení se neodvozují z rozměrů sestaveného stroje.
Obsah dodávky a příprava instalace
Podle dostupných podkladů dodávka obsahuje: 250mm kotouč, pravítko, úhlový doraz, kryt, rozpínací klín a montážní nářadí. U setů je rozhodující výčet jednotlivých objednacích čísel, u běžné pily pak aktuální skladová konfigurace. Před expedicí je vhodné potvrdit počet kotoučů, typ stojanu, pravítka a montážní díly, protože příslušenství se může mezi sériemi měnit.
Pro instalaci zajistěte rovnou nosnou plochu, volný prostor pro založení a odebrání nejdelších dílců, odpovídající elektrický okruh a trasu odsávací hadice bez ostrých ohybů. Mobilní pila je vhodná pro časté převážení a stavební práce, těžší litinový stroj naopak lépe tlumí vibrace a podporuje opakovatelnost v dílně. Pro celé velkoformátové laminované desky může být vhodnější formátovací pila s delším vozíkem a případně předřezem.
Další varianty najdete v kategorii kotoučové stolní pily. Prohlédnout lze také další stroje značky IGM LAGUNA. Podrobné srovnání prořezu, napájení, konstrukce a pravítek nabízí poradenský článek Jak vybrat kotoučovou stolní pilu na dřevo.
Časté dotazy
Jaký pilový kotouč lze použít?
Výchozí rozměr je 250 × 30 mm. Náhradní kotouč musí odpovídat průměrem, upínacím otvorem, tloušťkou, maximálními otáčkami a rozpínacím klínem. Geometrii zubů volte podle materiálu.
Jak silný materiál pila přeřízne?
Ověřený maximální prořez je 79 mm při 90° a 56 mm při 45°. V praxi ponechte rezervu pro vedení materiálu, kvalitu kotouče a požadovanou čistotu řezu.
Lze jedinou uvedenou hmotnost vložit jako netto?
Ne. Pokud zdroj výslovně nerozlišuje netto a brutto, hodnota zůstává jako typ neuveden a do parametrického filtru se přenese až po potvrzení.
Je pila vhodná pro velké laminované desky?
Záleží na rozměrech stolu, šířce řezu a oporách. Pro pravidelné formátování celých desek bývá vhodnější formátovací pila s posuvným vozíkem a předřezem.
