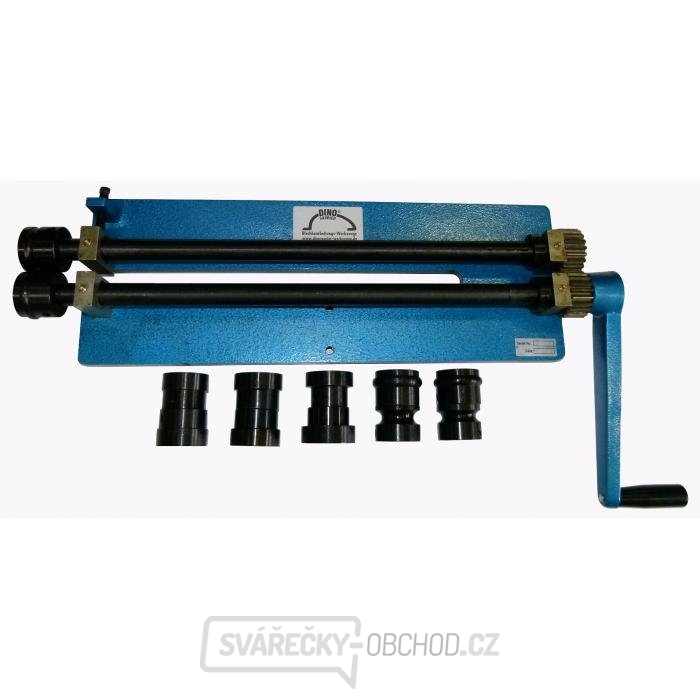

Signovací / obrubovací stroj SM 110 SAN

Signovací / obrubovací stroj umožňuje několik operací - různé druhy vroubkování, stříhání, osazení a ohranění plechu.

  • signovací / obrubovací stroj pro vroubkování, stříhání, osazení a ohranění ocelového plechu tloušťky až 1,2 mm, přestavba na ještě silnější materiály je možná
  • používá se např. i při zhotovování např. podlahových plechů, kapot, dveří, nádrží, vyztužování plechových dílů apod.
  • výborně se uplatní i při renovaci automobilů-veteránů, ale také ve stavebním klempířství apod.
  • integrované měřidlo délky má velkou pracovní hloubku vložení a dodává se k němu řada párových tvářecích nástrojů (vroubkovací a lemovací rolny)
  • pro přesné vedení dlouhých, rovných vrubů je možné použít jako volitelné příslušenství vodicí přípravek AFS 050 SBM1
  • odolná litinová konstrukce, takže je vhodný i pro nasazení v profesionálních podmínkách
  • připevňuje se na pracovní stůl nebo k němu lze dodat speciální stojan
  • kvalita garantovaná renomovaným německým dodavatelem
  • provozní spolehlivost a dlouhá životnost


Standardní dodávka signovacího stroje SM 110 SAN obsahuje:
- signovací stroj
- 3 ks párů kulatých tvářecích rolen (7,5 / 10,5 / 12,7 mm, výška vždy 3 mm)
- 3 ks párů odsazovacích/ohraňovacích rolen (výška 2 / 3,5 / 6,5 mm)

Parametry:

tloušťka plechu
pracovní hloubka vložení
tloušťka ocelové desky stroje
průměr hřídelí
vzdálenost hřídelí
vnitřní poloměr rolen
rozměry
bez kliky
s klikou
hmotnost
cca 1,2 mm (ocelový plech)
450 mm (max. 490 mm u plechů nad 900 mm)
14,5 mm
22 mm
26 mm
22 mm, vnější max. 65 mm

680 x 85 x 197 mm
760 x 85 x 370 mm
27 kg (bez válců)



Volitelné příslušenství:

  • AFS 050 SBM1 - vodicí přípravek s přítlačným kotoučem pro perfektní, dlouhé a rovné vruby, upevnění na ocelovou desku stroje pomocí šroubů, rozměry 433 x 61 x 100 mm, hmotnost 1,086 kg
  • EWS 115 BW - pár stříhacích rolen Profi
  • SF 490 SM4 - stojan, včetně úchytů pro 8 tvářecích rolen, úložná plocha 435 x 165 mm, hmotnost 18 kg
