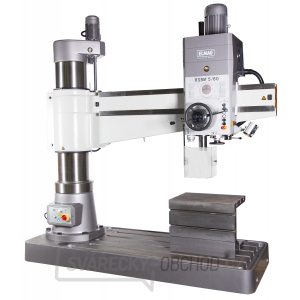

Elmag Radiální sloupová vrtačka RSBM 5/60
Radiální vrtačka Elmag RSBM 5/60.
Modely RSBM s kapacitou vrtání 60 mm umožňují flexibilní polohování vrtacího nástroje podél výškově nastavitelného ramene. RSBM jsou proto optimálním řešením pro vrtání, vystružování a závitování velkých obrobků jako jsou ocelové nosníky, svařované konstrukce a odlitky - ideální pro flexibilní použití v ocelářství a strojírenství a pro následné zpracování odlitků. Jsou zvláště efektivní pro zpracování bez zkreslení těžké desky v konstrukci kotlů a průmyslových pecí, např. pro výroba výměníků tepla a nosných desek potrubí.
Součástí balení:
- Rychloupínací sklíčidlo B 16, 1 - 16 mm
- Kuželový trn MK 5 / B 16
- Redukční pouzdro MK 5 / MK 4
- Sada nářadí s výsuvem
- Klín
- Návod k obsluze / CE
Vlastnosti:
- Extrémně nízké vibrace a hladký chod.
- Kapacita vrtání: Ø 60 mm
- Extra velká kubatura
- Velmi velký výstupek vřetena: 350 - 1 600 mm
- Super výkonná pohonná jednotka: 4 000 W, 400 V
- Hydraulicky spínaný chod vřetena a posuvu v olejové lázni.
- Ozubená kola z chromniklové oceli kalené a přesně broušené.
- 16 rychlostních stupňů.
- Jednoduchá rychlost a posuv nastavenitelný pomocí nastavovací páky.
- Vrtací vřeteno s přesným ložiskem, vysoká přesnost soustřednosti.
- Pravá a levá rotace.
- Zdvih vrtací hlavy pomocí pohonu zvedákem, tvrzený šroub zvedáku.
- Vytvrzené a přesné broušené konzolové vedení.
- Konzolové a hydromechanické upínání vrtací hlavy.
- Ochranný kryt vřetena.
- Stupnice hloubky vrtání a doraz.
- Vrtací stolní kostky s T-drážkami.
- Halogenové osvětlení vrtacího stolu.
- Základna stroje s T-drážkami.
- Integrovaný chladicí systém se zpětným vedením, nádrž v základně stroje.
Technické parametry:
Kapacita vrtání do oceli: 60 mm
Kapacita řezání závitů: M 46
Držák vřetena (soustružnické vřeteno): MK 5
Rozsah otáček: 25 - 2000 ot./min
Rychlostní stupně: 16
Zdvih pinoly: 315 mm
Úrovně rychlosti posuvu vrtáku: 16
Zdvih vrtací hlavy: 580 mm
Poloměr trnu: 350 - 1600mm
Vrtací hlava otočná: ± 180°
Vzdálenost mezi základnou pinoly: 1220 mm
Tabulka vzdálenosti pinol min./max.: 0 - 750 mm
Plocha vrtacího stolu: 630 x 500 mm
Výška vrtacího stolu: 500 mm
Výkon motoru: 4000W
Pohon zvedacího vřetena: 1500W
Síťové připojení: 400/50 - 60V / Hz
Čerpadlo chladicí kapaliny: 90W
Výkon čerpadla chladicí kapaliny: 25 l / min
Rozměry: 630 x 500 x 720 mm
Délka x šířka: 2500 x 1070 mm
Výška (celková): 2840 mm
Hmotnost: 3500 kg
