Multimetr UNI-T UT622A

Multimetr UNI-T  UT622A

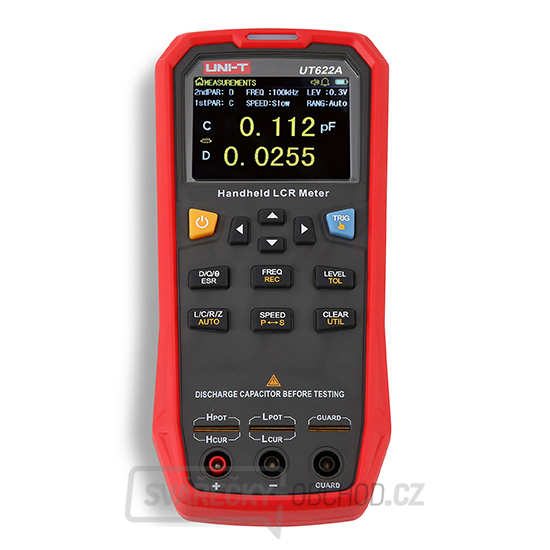

Přístroj UT622A LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity) a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), Θ (fázového úhlu ve stupních), Θ (fázového úhlu v radiánech) a ESR (ekvivalentího sériového nebo paralelního odporu). Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100, 120, 1000, 10000 Hz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100Ω. Nejvyšší přesnost měření je 0,1%.
Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 2+1 nebo 4+1(po dokoupení testovacích kabelů UTR-L100k-H).
Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd.

Parametry produktu :

ruční RLC měřič primárních a sekundárních parametrů součástek
velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu
rozsah dipleje je maximálně 99999
nejvyšší přesnost 0,1%
možnost výběru součástek dle zadané tolerance
měření střídavým napětím 100, 120, 1000 nebo 10000 Hz
volitelná amplituda měř. napětí 0,1Vrms, 0,3Vrms, 1,0Vrms
volba ekvivalentího režimu (pro Z <100Ω sériový, pro Z >10kΩ paralelní)
automatická identifikace součástky
zabudovaný velkokapacitní Li-Pol akumulátor: 1800 mAh
napájení + nabíjení: adaptér DC 5V ±0,25V, >1A
činnost na jedno nabití akumulátoru: typicky 8 hodin
funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN
zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout
možnost uzamknutí tlačítek: ano
automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto
datové rozhraní: mini USB
přenosová rychlost dat do PC: 9600/19200/38400 Baudů
akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje
výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí
vynulování testeru při otevřeném nebo zratovaném obvodu: ano
nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5%
počítání součástek: všech, vyhovujících, nevyhovujících

Technické parametry :

Rozsah měření primárních parametrů impedancí :
typ // rozsah zobrazení // minimální rozlišení na rozsahu
indukčnost L // 0,001 μH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
odpor R // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω
obecná impedance Z // 0,0001 Ω až 99,999 MΩ // 0,0001 Ω

Rozsah měření sekundárních parametrů impedancí :
typ // rozsah zobrazení // minimální rozlišení na rozsahu
ztrátový faktor D // 0,0001 až 9,9999 // 0,0001
faktor kvality Q // 0,0001 až 99999 // 0,0001
fázový úhel ve stupních Θ deg // -179,9° až 179,99° // 0,01°
fázový úhel v radiánech Θ rad // -3,142 rad až 3,1416 rad // 0,001 rad
ekvivalentní odpor ESR // 0,01 mΩ až 999,99 Ω // 0,01 mΩ

displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8"
rozsah displeje: maximálně 99999
přesnost: nejlepší 0,1%
výběr součástek dle nastavené tolerance: ano
měření napětím: AC 100, 120, 1000 nebo 10000 Hz
amplituda měř. napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
přenos dat do PC: ano, po instalaci softwaru do PC
napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A
automatická správa nabíjení: i při vypnutém přístroji
nabíjecí a datové rozhraní: mini USB
pracovní prostředí: teplota 5 až 35°C, vlhkost ≤80%°C
hmotnost bez baterií: 305g
rozměry výrobku (V x Š x H): 190 x 90 x 44 mm
rozměry balení: 225 x 220 x 63 mm
certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013
