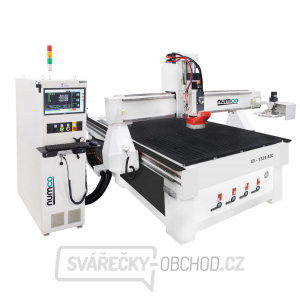

CNC router Numco E3 1530 ATC

Frézovací router střední velikosti s automatickou výměnou nástroje určený pro profesionální využití. Rám stroje je vyroben ze svařovaných ocelových profilů, portál je tvořen silnostěnnou ocelí. Tato konstrukce zaručuje vysokou tuhost stroje i při náročných operacích.

  • Automatická výměna nástrojů se zásobníkem typu Carusel s 8 pozicemi pro nástroje
  • Vřeteno o výkonu 9 kW s 24 000 ot/min
  • Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, italské vřeteno HSD, japonské servomotory a drivery YASKAWA a vakuový stůl s německou vývěvou BECKER
  • Volitelně lze stroj dovybavit fixírkou, pneumatickými dorazy či zvýšeným průchodem mezi portálem a stolem
  • Vřeteno HSD:  Italská firma HSD patří mezi přední světové výrobce vysokorychlostních vřeten. Díky dlouholeté zkušenosti s jejich výrobou se zákazník může spolehnout na vysokou spolehlivost. Velký důraz je kladen na výdrž v nepřetržitém provozu, čehož je dosaženo dvojitou testovací kontrolou.
  • HSD vzduchem chlazená vřetena jsou vhodná pro velmi efektivní zpracování různých druhů materiálu, např.: dřevo, dural, hliník, měď, PVC, pěna, plast, polykarbonát, atd.
  • Vřeteno s ATC zajišťuje rychlou automatickou výměnu nástroje, což umožňuje zvýšit produkci na stroji. Upnutí nástrojů je zajištěno upínači ISO 30.
  • Konstrukce:  Rám stolu je svařen z železných profilů a vyniká vysokou tuhostí a přesností. Portál, který se pohybuje na lineárním vedení, je vyroben jako silnostěnný ocelový profil. Pro ustavení je stroj vybaven nastavitelnými nivelačními prvky (router se nekotví do země).
  • Stůl:  Plocha stolu je vyrobena z pryže, opatřená drážkami pro vedení podtlaku. Díky tomu se zpracovávaný materiál přichytne přímo ke stolu (bez použití upínek). Stůl je rovnoměrně rozdělen na několik segmentů, jež lze samostatně uzavřít.  Zvýší se tak podtlak v pracovní části, kterou lze ještě vymezit těsnící gumou vloženou do drážky. Druhou možností upnutí materiálu je T-drážka, která slouží pro uchycení materiálu upínkami nebo připevnění různých přípravků.
  • SERVOMOTORY Yaskawa SGMMS:  Pohony všech os zajišťuji japonské servomotory Yaskawa. Typ SGMMS vyniká rychlým uvedením do provozu, vysokou výrobní produktivitou a maximální provozní spolehlivost. Tyto servomotory byly navrženy tak, aby zvládly více než 60000 hodin provozu.
  • Vývěva Becker:  Lamelová vývěva Becker má jednoduchou konstrukci s jednou hřídelí a přímým pohonem. Díky tomu vyniká dlouhou životností a nízkými nároky na údržbu a provozními náklady. Vývěva pracuje zcela bez oleje, jednotlivé komory jsou odděleny grafitovými lamelami. Již ve standardu má vývěva integrované sací filtry a regulační ventily.
  • Lineární vedení THK:  Ve vedení všech os routeru je použito lineární vedení, zajišťující vysokou přesnost a rychlost. Jeho další výhodou je snadná údržba, vysoká výdrž a hladký chod. Pro naše routery jsme vybrali špičku mezi výrobci tohoto zařízení, firmu THK.
  • Senzor pro automatické měření délkové korekce nástroje:  Měřicí senzor umožňuje obsluze snadné, rychlé a přesné změření délky nástroje. Cyklus probíhá automaticky a díky tomu vznikne významná úspora času při přípravě výroby. Sníží se tak prostoje stroje a zefektivní se produktivita.
  • MPG:  Routery NUMCO jsou vždy vybaveny ručními ovladači MPG pro usnadnění seřizovacích prací (umožňuje rychlý výběr osy posuvu, velikost kroku, manuální najetí nástrojem k materiálu, atd.),
  • CAD/CAM Gravostar:  Ke všem CNC frézkám a CNC routerum ZDARMA dodáváme CAD/CAM software Gravostar, který umožňuje jednoduché a rychlé programování.

Použití:

  • Kovy: hliník, dural, měď, mosaz, bronz atd.
  • Plasty: plexisklo, polykarbonát, akrylát, polystyren, ABS, vinyl, PVC atd.
  • Dřevo: překližka, MDF, lamináty, dřevotřísky, všechny typy dřevin atd.
  • Ostatní: Alucobond, Dibond, Styrodur, Ebalta, pěna, molitan

Technické parametry:
Elektrické připojení : 400 V
Výkon vřetene : 9 kW
Otáčky : 0–24000ot/min
Opakovatelná přesnost : ± 0.02 mm
Zásobník nástrojů : 8 pozic Carusel
Rozsah posuvu - osa X : 1550 mm
Rozsah posuvu - osa Y : 3080 mm
Rozsah posuvu - osa Z : 200 mm
Pracovní posuv - osa X : 18000 mm/min
Pracovní posuv - osa Y : 18000 mm/min
Pracovní posuv - osa Z : 9000 mm/min
Rychloposuv - osa X : 45000 mm/min
Rychloposuv - osa Y : 45000 mm/min
Rychloposuv - osa Z : 12000 mm/min
Pohony os : Servomotory YASKAWA SGMMS
Rozměry pracovního stolu : 1560×3100mm
Plocha pracovního stolu : Vakuové upínání s T-drážkami
Vakuová pumpa : Becker VTLF250
Výkon vakuové pumpy : 5.5 kW
Rám stroje : Svařovaný z ocelových profilů
Konstrukce portálu : Silnostěnný ocelový profil
Koncepce - osa X : Šikmé ozubení
Koncepce - osa Y : Šikmé ozubení
Koncepce - osa Z : Kuličkové šrouby
Rozměry (š × v × h) : 3750×1800×2450mm
Hmotnost : 1650 kg
