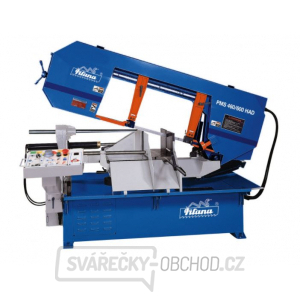

Pilana Pásová pila na kov PMS 460/600 HAD
Plně poloautomatická pásová pila s bezkonkurenční tuhostí, která se odvíjí od celkové hmotnosti stroje. Velká tuhost konstrukce a z toho plynoucí životnost pilových pásů řadí tuto pásovou pilu do nejvyšší třídy v kategorii kloubový poloautomat. Na pile lze bez problému řezat i plnou legovanou ocel až do průměru 460 mm a délky 600 mm. Plynulá regulace otáček je zajištěna mechanickým variátorem, kde lze vidět aktuální řeznou rychlost na digitálním displeji ramene pily.
Ovládací prvky jsou umístěny na otočném ovládacím panelu pro individuální nastavení. Jedná se o osvědčený typ pásové pily se skvělou dostupností náhradních dílů i po deseti letech provozu, takže se na stroj můžete spolehnout i po dlouhé době provozu. Strojní pásová pila PMS 460/600 HAD je vhodná do dílen a provozů také s nepřetržitým provozem, kde je kladen velký důraz na kvalitu, spolehlivost a životnost strojů.
Rameno pásové pily:
- Robustní ocelové rameno s velkými oběžnými koly pro co nejmenší úhel lomu pilového pásu. Pilový pás má šířku 41 mm a délku 5330 mm, což snižuje rotaci pilového pásu ke karbidovým vodícím kamenům.
- Vodící lišty jsou umístěné na rybinové drážce pro rychlé a pevné nastavení.
- Emulzní chlazení je vyvedeno do vodících kostek pro co nejefektivnější chlazení. Napínání pilového pásu je hydraulické pro snadnou a rychlou výměnu pilového pásu. Čistící kartáček má vlastní elektrický pohon.
Karbidové vedení pilového pásu:
- Karbidové vedení má na jedné straně drážky pro rozvod chladicí kapaliny, což výrazně zvyšuje otěruvzdornost karbidů a celkově prodlužuje jejich životnost.
- Chlazení je vyvedeno do vodících kostech pro co nejvyšší účinnost.
Motor a převodovka:
- Motor o výkonu 3,7 kW je spojen s převodovkou klínovým řemenem, kde se nachází variátor pro plynulou regulaci otáček pilového pásu. Variátor je velmi spolehlivé mechanické zařízení pro nastavení řezné rychlosti.
- Nahrazuje složitý a drahý frekvenční měnič, což zvyšuje spolehlivost hlavně v těžkých prašných provozech. Další výhodou je lepší odolnost tohoto systému na výkyvy okolních teplot (nevytápěné haly apod.).
Ovládací panel:
- Praktický ovládací panel s kompletní diagnostikou stavu pásová pily za pomocí led diod. Tlačítka mají krytí před vnikem kapaliny stejně jako celý panel, což je veliká výhoda přes konkurenčními ovládacími panely se standardními tlačítky, které jsou náchylné k opotřebení a nespolehlivosti při dlouhodobém používaní. Na panelu najdete nákres pily, kde jsou informační led diody pro jednotlivé části stroje, podle kterých lze přesně určit aktuální stav celého stroje.
Upínání materiálu:
- Hydraulické upínaní s velikým rozsahem až do 600 mm.
- Čelisti svěráku jsou vyrobeny se silné frézované železné plotny se speciální drážkami proti prokluzu kruhových průřezů děleného materiálu.
- Ocelová vyměnitelná čelist svěráku je černěná pro lepší odolnost proti případné oxidaci. Těleso svěráku zabraňuje zanášení svěráku železnými šponami.
Řezání úkosů:
- Poloautomatická pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky na levou stranu i pravou stranu až do úhlu 60°, kde lze řezat maximální do Ø300 mm.
- Při nastavení ramene do úhlu 45° lze řezat až do Ø460 mm
Technické parametry:
Napětí: 400 V
Motor: 3,7 kW
Rozměr pásu: 5330 x 41 x 1,3 mm
Rychlost pásu: 26 - 80 m/min.
Maximální řezný průměr: 460 mm
Rozměry stroje: 2810 x 1130 x 1870 mm
Hmotnost stroje: 1320 kg
Hmotnost balení: 1500 kg
Maximální rozměry řezaného materiálu:
Profil kulatý / Profil čtvercový / Profil obdélníkový
0° 460 mm / 460 x 460 mm / 600 x 445 mm
45° 460 mm / 460 x 460 mm / -
60° 300 mm / 300 x 300 mm / -
45°(L) 460 mm / 460 x 460 mm / -
60°(L) 300 mm / 300 x 300 mm / -
