Jak vybrat strojní svěrák BME

Vytvořen 29.10.2026 (Aktualizace 29.10.2026)

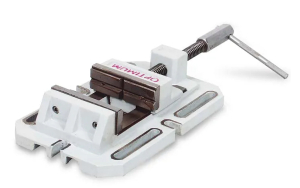

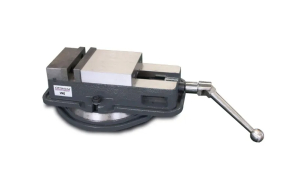

Strojní svěrák BME slouží k upnutí obrobku na pracovním stole obráběcího stroje. Při výběru pro vrtací pracoviště pomáhá udržet součást v požadované poloze a usnadňuje její ustavení pod nástroj. Řada zahrnuje velikosti BME 85, BME 100, BME 120 a BME 150. Rozdíly mezi nimi se netýkají pouze šířky čelistí, ale také upínací délky, celkových rozměrů a hmotnosti.

Rozhodujte se především podle rozměru upínaného dílu, potřebného rozevření, výšky čelistí, možností upevnění a prostoru na stroji. Největší svěrák nemusí být nejpraktičtější. Pro drobné součásti na menším vrtacím stole může být výhodnější kompaktní velikost, která ponechá více prostoru pro nástroj i manipulaci.

Rychlé doporučení:

• Pro malé díly a omezený prostor začněte porovnáním BME 85. Ověřte zejména jeho upínací délku, která je menší než šířka čelistí.
• Pro běžné hranolové součásti porovnejte BME 100 a BME 120 podle skutečného rozměru mezi upínanými plochami.
• Pro větší rozevření zvažte BME 150, pokud jeho půdorys a hmotnost vyhovují pracovnímu stolu.
• Pro frézování, náročné tolerance nebo zvláštní tvary nejprve ověřte určení konkrétního svěráku a potřebné provedení čelistí.

Začněte obrobkem a zamýšlenou operací

Před porovnáváním modelů si připravte několik typických součástí nebo jejich výkresy. U každé určete plochy, za které bude upnutá, polohu otvoru a potřebný přístup nástroje. Rozměr mezi upínanými plochami je pro volbu rozevření důležitější než největší rozměr celého výrobku.

Obdélníkový díl lze někdy upnout v několika orientacích. Každá však mění přístup k obráběnému místu, přesah materiálu a polohu vůči pevnému dílu svěráku. Vybranou velikost proto neposuzujte pouze podle toho, zda se součást mezi čelisti vejde. Potřebujete také vhodný kontakt a prostor pro dokončení operace.

U ocelového hranolu, hliníkového profilu a tenkostěnné trubky budou požadavky na upnutí odlišné. Duté a snadno deformovatelné díly vyžadují posouzení podepření a rozložení síly. Větší svěrák sám tento problém neřeší. U hotových povrchů navíc zvažte riziko otlaků a vhodné kontaktní plochy.

Šířka čelistí a upínací délka jsou různé údaje

Šířka čelistí popisuje rozměr upínací plochy napříč svěrákem. Upínací délka vyjadřuje kapacitu mezi čelistmi podle údajů dodavatele. Číslo v názvu modelu proto nepovažujte automaticky za maximální rozevření.

Rozdíl je dobře vidět u BME 85: čelisti mají šířku 85 mm, ale uvedená upínací délka je 69 mm. U BME 150 je naopak šířka čelistí 150 mm a upínací délka 165 mm. Výběr pouze podle názvu by tak mohl vést k nesprávnému odhadu použitelnosti.

Praktický postup je jednoduchý: změřte vzdálenost mezi plochami, které chcete sevřít, a porovnejte ji s upínací délkou. Potom ověřte prostor pro založení dílu a případné vložky či přípravek. Ty mohou využitelné rozevření zmenšit. U součásti blízko mezní kapacity si před objednáním nechte potvrdit celou konfiguraci upnutí.

Porovnání velikostí BME

Tabulka ukazuje, že s vyšší kapacitou roste také prostor zabraný na stole. Celkové katalogové rozměry však nenahrazují montážní výkres. Pro konkrétní instalaci ověřte polohu upevňovacích otvorů, prostor při otevření čelistí a dosah ovládací rukojeti.

Výška čelistí: větší model neznamená hlubší upnutí

Všechny uvedené velikosti mají čelisti vysoké 30 mm. Přechodem na širší model tedy získáte jiné rozevření a půdorys, nikoli automaticky vyšší kontaktní plochu. To je podstatné zejména u vysokých součástí nebo dílů, které mají nad čelistmi výrazně vyčnívat.

U nízkého obrobku potřebujete ponechat přístup nástroje k obráběné ploše. Pokud návrh upnutí vyžaduje podložení, musí být vhodné pro danou součást a operaci. Při vrtání průchozího otvoru předem posuďte také dráhu vrtáku pod obrobkem. Poloha otvoru nesmí vést k nechtěnému zásahu do svěráku nebo pracovního stolu.

Upevnění ke stolu ověřte ještě před nákupem

Svěráky BME mají protáhlé montážní otvory, které poskytují určitou variabilitu ustavení. Neznamená to však univerzální kompatibilitu s každým stolem. Potřebujete porovnat jejich polohu a rozměry s drážkami nebo otvory konkrétního stroje.

Připravte si rozměry stolu, rozteče drážek a údaje o používaných upevňovacích prvcích. Zkontrolujte, zda bude možné svěrák upevnit v poloze, ve které nástroj dosáhne na požadované místo. Zahrňte také prostor pro dotažení spojů a pohyb rukojeti. Obsah dodávky si ověřte samostatně; potřebné šrouby a matice nemusí být přiloženy.

Do nosnosti stolu započítejte svěrák, obrobek i další přípravky. Hmotnost svěráku není údajem o dovolené hmotnosti upnuté součásti ani o upínací síle.

Pracovní prostor posuzujte jako celou sestavu

Mezi stolem a vřetenem musí zbýt místo pro svěrák, obrobek, nástroj a jeho upnutí. Součást se může do čelistí vejít, ale s dlouhým vrtákem již nemusí být možné nastavit požadovanou pracovní polohu. Ověřte i prostor potřebný pro výměnu nástroje a založení dalšího kusu.

Na malé vrtačce může rozměrný svěrák komplikovat přístup ke stolu nebo omezovat jeho využitelnou plochu. Naopak příliš malá velikost může vyžadovat nevhodné přesahy obrobku. S posouzením celé sestavy pomůže také poradce Jak vybrat strojní vrtačku.

Vřeteno, přesnost a četnost používání

Řada BME používá vřeteno s válcovaným trapézovým závitem. Pro každodenní použitelnost sledujte přístup k ovládání, chod mechanismu a čas potřebný ke změně rozevření. Při střídání výrazně odlišných dílů může být nastavování stejně důležité jako samotná maximální kapacita.

Pro kusovou práci vybírejte podle nejčastějších součástí. Pro opakované zakázky doplňte požadavky na ustavení a kontrolu polohy. Vhodné měřicí přístroje volte podle požadované tolerance a způsobu kontroly.

Popis přesného vedení čelistí není číselnou specifikací rovnoběžnosti nebo opakovatelnosti. Pokud je zakázka na těchto vlastnostech závislá, požadujte konkrétní údaje. Stejně postupujte u upínací síly a dovoleného utahovacího momentu; neodvozujte je ze šířky čelistí nebo hmotnosti výrobku.

Kdy porovnat jinou konstrukci svěráku

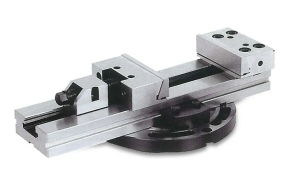

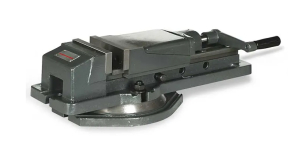

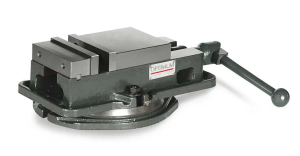

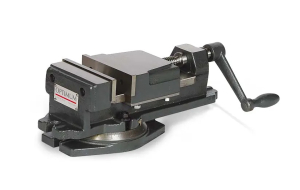

Pokud plánujete frézování, potřebujete potvrdit vhodnost svěráku pro dané zatížení. Samotný název „strojní svěrák“ nestačí. Pro srovnání prohlédněte přesné strojní svěráky FMS a posuzujte určení i parametry konkrétního modelu.

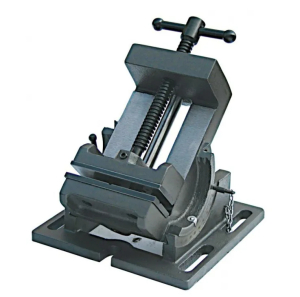

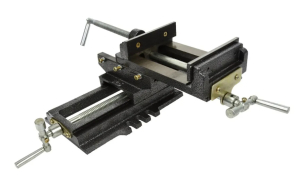

Jestli potřebujete obrobek naklápět nebo polohovat ve více směrech, porovnejte další konstrukce v nabídce strojních svěráků. Rozdíly mezi pevnými, otočnými, naklápěcími a dalšími variantami rozebírá článek Jak vybrat strojní svěrák.

Rozhodovací tabulka

Příslušenství, instalace a péče

V nabídce příslušenství pro strojní svěráky vybírejte podle přesného označení výrobku. Čelisti určené pro jinou řadu nepovažujte za kompatibilní pouze podle podobné šířky. U BME si nechte potvrdit dostupné náhradní díly a možnosti doplnění.

Před ustavením připravte čisté dosedací plochy a zkontrolujte vhodnost upevnění. Postup montáže, utahování a údržby musí odpovídat dokumentaci svěráku i stroje. Nedostatečné upnutí neřešte improvizovaným prodlužováním rukojeti. Před prvním použitím si ověřte také způsob čištění a mazání mechanismu.

Nejčastější chyby při výběru

• Záměna šířky čelistí za maximální rozevření.
• Výběr největšího modelu bez kontroly prostoru na stole.
• Předpoklad, že širší BME má také vyšší čelisti.
• Opomenutí upevňovacích prvků a polohy montážních otvorů.
• Automatické použití pro frézování bez potvrzení vhodnosti.
• Očekávání konkrétní přesnosti nebo upínací síly bez doložených údajů.
