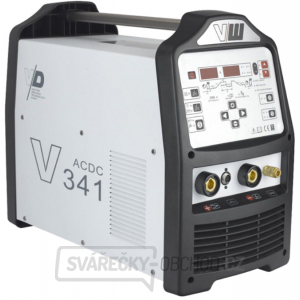

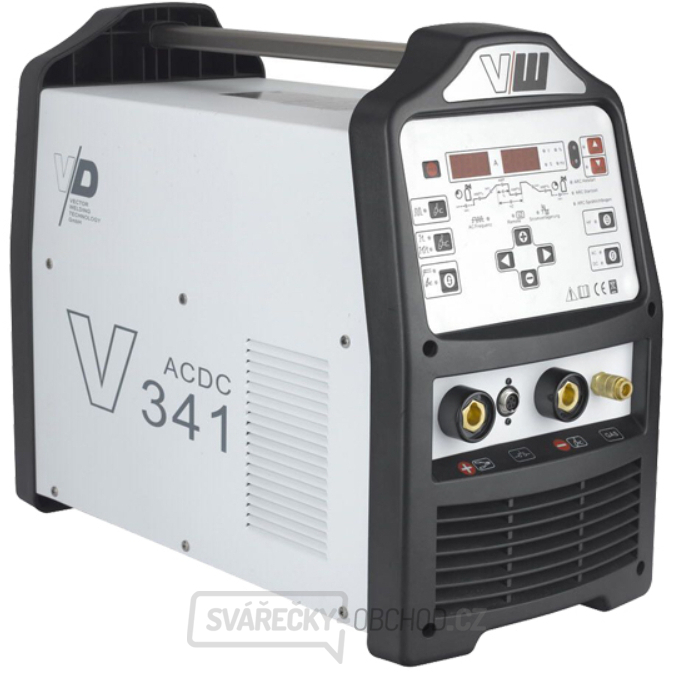

VECTOR DIGITAL V341 ACDC + svářecí kabely
Kompletní řešení pro precizní svařování TIG AC/DC
Třífázový výkonný svařovací zdroj V341 AC/DC využívající nejnovější výkonovou technologii. Řízený mikroprocesorový systémem pro dosažení precizního svařovacího procesu při svařování TIG AC/DC, tak také při ruční svařování obalenou elektrodou. Výkonný zdroj pro průmyslové využití.
Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.
Vlastnosti a funkce
- Svařování TIG s reprodukovatelným, elektronickým HF zapálením
- Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
- Nastavitelné vyvážení střídavého proudu
- TIG impulsní svařování
- Minimalizace vnášeného tepla u tenkých materiálů.
- Modelace svaru bez přídavného materiálu.
- 2taktní/4taktní režim
- Svařování TIG Lift bez HF
- Komfortní a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
- Nastavitelný náběh/doběh proudu
- Nastavitelné předfuk plynu/dofuk plynu
- Ruční svařování obalenou elektrodou
- Nastavitelný proud a doba horkého startu
- Nastavitelné Arcforce
- Funkce Antistick
- Plynem nebo volitelně vodou chlazené
- Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
- Připojení na síť 3x400 V/16 A
- Tolerance síťového napětí +15 %/-15 %
- Funkce JOB SAVE - uložení až 9 svařovacích programů

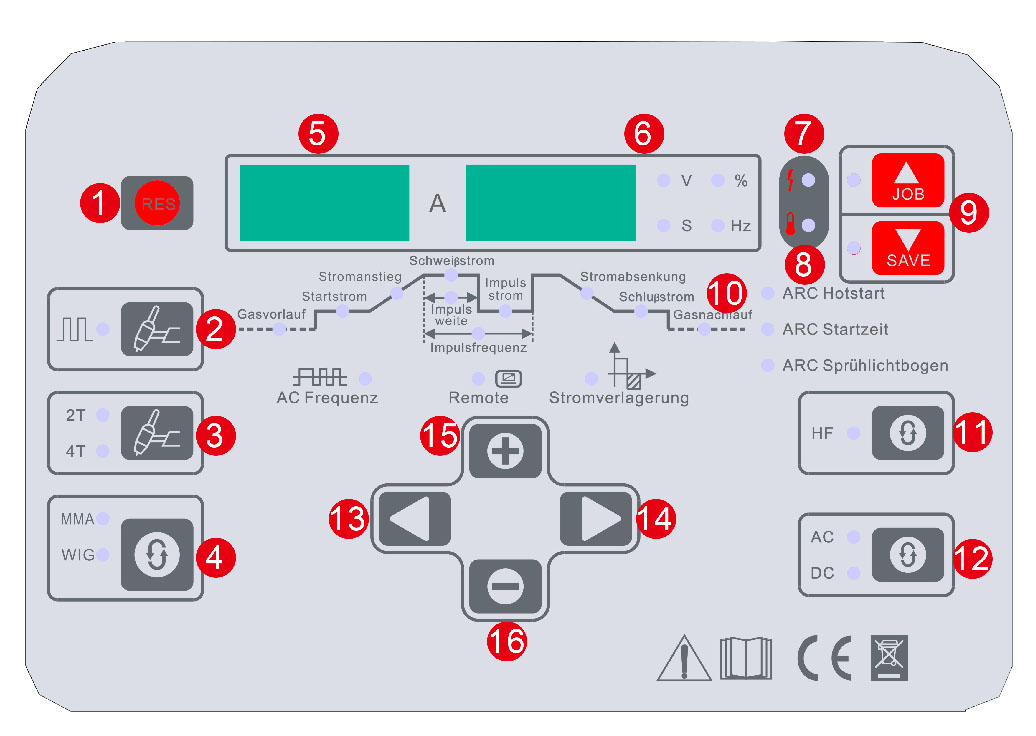

Pohled na ovládací panel
Parametry ovládacího panelu
- Tlačítko RESET
- Impulsní svařování
- Druh provozu - 2taktní/4taktní
- Metody svařování - MMA / TIG
- Digitální displej (třímístný) - primární
- Digitální displej (třímístný) - sekundární
- Indikátor napájení
- Indikátor tepelného přetížení
- JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacího programu
- Indikátory programovacích paramentrů
- HF / Lift zapalování
- AC / DC - polarita svařovacího proudu
- Výběr programovacích paramentrů - posun vlevo
- Výběr programovacích paramentrů - posun vpravo
- Kladná změna hodnoty (zvýšení hodnoty)
- Záporná změna hodnoty (snížení hodnoty)
| Pozice | Parametr svařování | Popis |
| 1 | Předfuk plynu | Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s) |
| 2 | Startovací proud | Absolutní hodnota 10 A - 300 A. |
| 3 | Náběh proudu | Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s) |
| 4 | Svařovací proud |
MMA / TIG AC/DC: 10 A - 300 A |
| 5 | Pulzní proud | Procentuální hodnota svařovacího proudu. |
| 6 | Šířka pulzu | 10% - 90% |
| 7 | Pulsní frekvence | 1 Hz - 200 Hz |
| 8 | Doběh proudu | Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s) |
| 9 | Proud koncového kráteru | Absolutní hodnota 10 A - 300 A. |
| 10 | Dofuk plynu | Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s) |
| 11 | Frekcence AC | 50 Hz - 200 Hz |
| 12 | Balance AC | Proměr kladné složky 10% - 50% |
| 13 | Horký start | Úroveň a trvání horkého startu. |
| 14 | Arcforce | Vliv funkce Arcforce |
Ovládání průběhu střídavého proudu
Frekvence AC
Řízení šířky svarové lázně.
Zvýšení frekvence střídavého proudu posktytuje více soustředěný a směrově stabilní oblouk. Snížení frekvence změkčuje oblouk a rozšiřuje svarovou lázeň.
|
Širší svarová lázeň. Dobrý průvar. |
Užší svarová lázeň. Pro koutové svary a automatické aplikace. |
|
Širší svar.
|
Užší svar.
|
Balance AC
Nastavení čistící složky střídavého proudu pro odstranění oxidu na povrchu hliníku. Někdy také nazýváno nastavení vyvážení.
Při nejnižsí hodnotě dosáhneme maximálního průvaru. Naopak při nejvyšší hodnotě maximálního čistícího efektu pro odstranění silné oxidační vrstvy na povrchu hliníku. Udává procentuální část kladné složky střídavého proudu.
|
Širší svarová lázeň. Dobrý průvar. Vysoké námáhání wolframové elektrody. |
Svarová lázeň s větším průvarem. Nízké námáhání wolframové elektrody. |
|
Větší čistící efekt okolo svaru.
|
Bez viditelného čistícího efektu.
|
Pulzování TIG
Konvenční pulzování
Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.
Vysokorychlostní pulzování
Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.
Ruční svařování obalenou elektrodou
Funkce HOTSTART
Spolehlivě horkého startu zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.
Nastavitelné funkce:
a) - doba trvání HOTSTART proudu
b) - úroveň HOTSTART proudu
Rozsah dodávky:
| Svářecí zdroj | VECTOR DIGITAL V341 ACDC |
| Svářecí kabely |
Zemnící kabel 350 A 4 m HD 35-50 s gumovým plášťěm |
| Příslušenství |
Plynová hadice 2 m VD |
Technické parametry:
