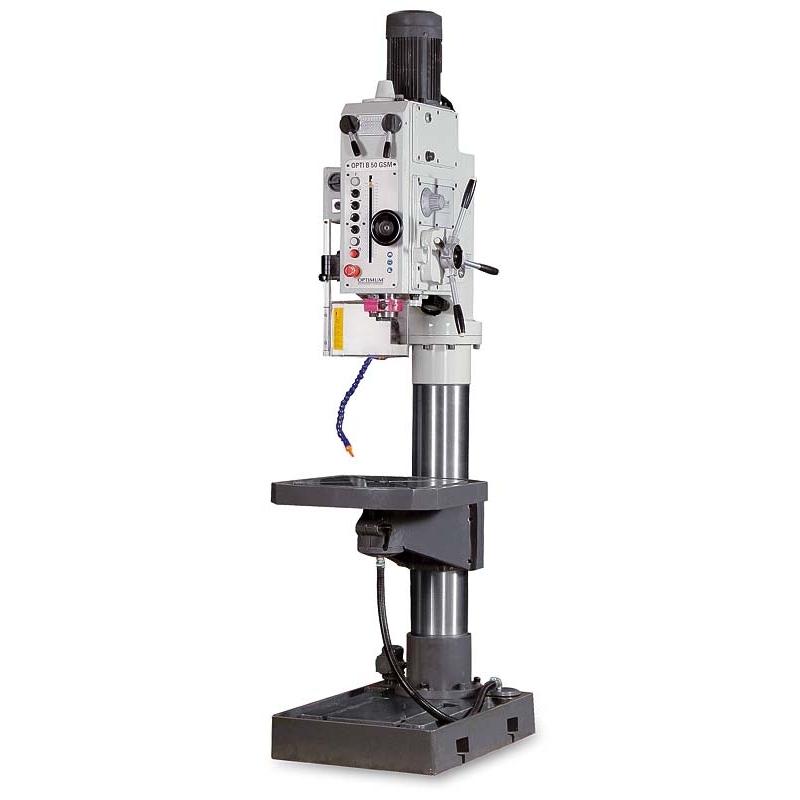

Masivní převodová sloupová vrtačka s
elektromagnetickým spínáním posuvu
pinoly, závitovacím cyklem a chlazením.
Určená pro nejnáročnější použití.
---
Masivní litinové provedení.Velká stabilita díky silně dimenzovanému litinovému sloupu.Centrální
mazání ozubených kol převodovky pomocí olejového čerpadla.Vysoká přesnost a kruhovitost díky
tuhému vřetenu, které je kalené a broušené.9 rychlostí řaditelných pákami na přední straně stroje
a dvoustupňový elektromotor poskytují 18 rychlostních stupňů.Masivní pracovní stůl s velkou upínací plochou, masivním žebrováním a T-drážkami o velikosti 18 mm.Integrované čerpadlo chlazení.
Převodovka s kalenými ozubenými koly v olejové lázni.Závitovací cyklus pro efektivní výrobu závitů.Uzamykatelný hlavní vypínač s bezpečnostním krytím.Integrovaná lampa osvětlení pracovního stolu.Automatický vyražeč pro snadnou výměnu nástrojů.Výškově nastavitelný ochranný štít s mikrospínačem proti odlétávajícím třískám.Nastavitelný hloubkový doraz s milimetrovou stupnicí.Masivní základová deska, precizně povrchově opracovaná.Strojní posuv ovládaný elektromagnetickou spojkou se šesti rychlostmi posuvu.
Technická data
Rozměry pracovního stolu:600 × 600 mm
T-drážky | velikost drážky:18 mm
Trvalý vrtací výkon | ocel:45 mm
Max. vrtací výkon | ocel:50 mm
Max. vrtací výkon | litina:60 mm
Řezání závitů | ocel:M42
Řezání závitů | litina:M50
Max. vrtací hloubka:230 mm
Strojní posuv vřetene (počet/rozsah):6 / 0,05 - 0,3 mm/ot.
Vyložení:375 mm
Otáčky:54 – 2090 ot./min
Plynulá změna otáček:ne
Počet rychlostních stupňů:18
Max. vzdálenost vřetene a stolu:800 mm
Max. vzdálenost vřetene a základny:1300 mm
Kužel vřetene:MK4
Průměr sloupu:200 mm
Rozměry základny:860 × 600 mm
Příkon:2400 / 3000 W
Elektrické připojení:400 V
Rozměry (š × v × h):600 × 2460 × 1135 mm
Hmotnost:950 kg
Rozsah dodávky
Položky:
Rychloupínací hlavička 0 – 16 mm
Kuželový trn MK4
Osvětlení pracovního stolu
Chladicí zařízení
Ochranný kryt sklíčidla
