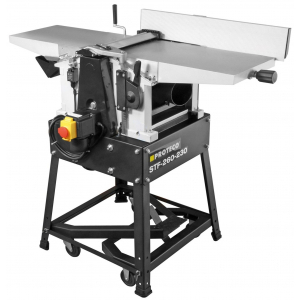

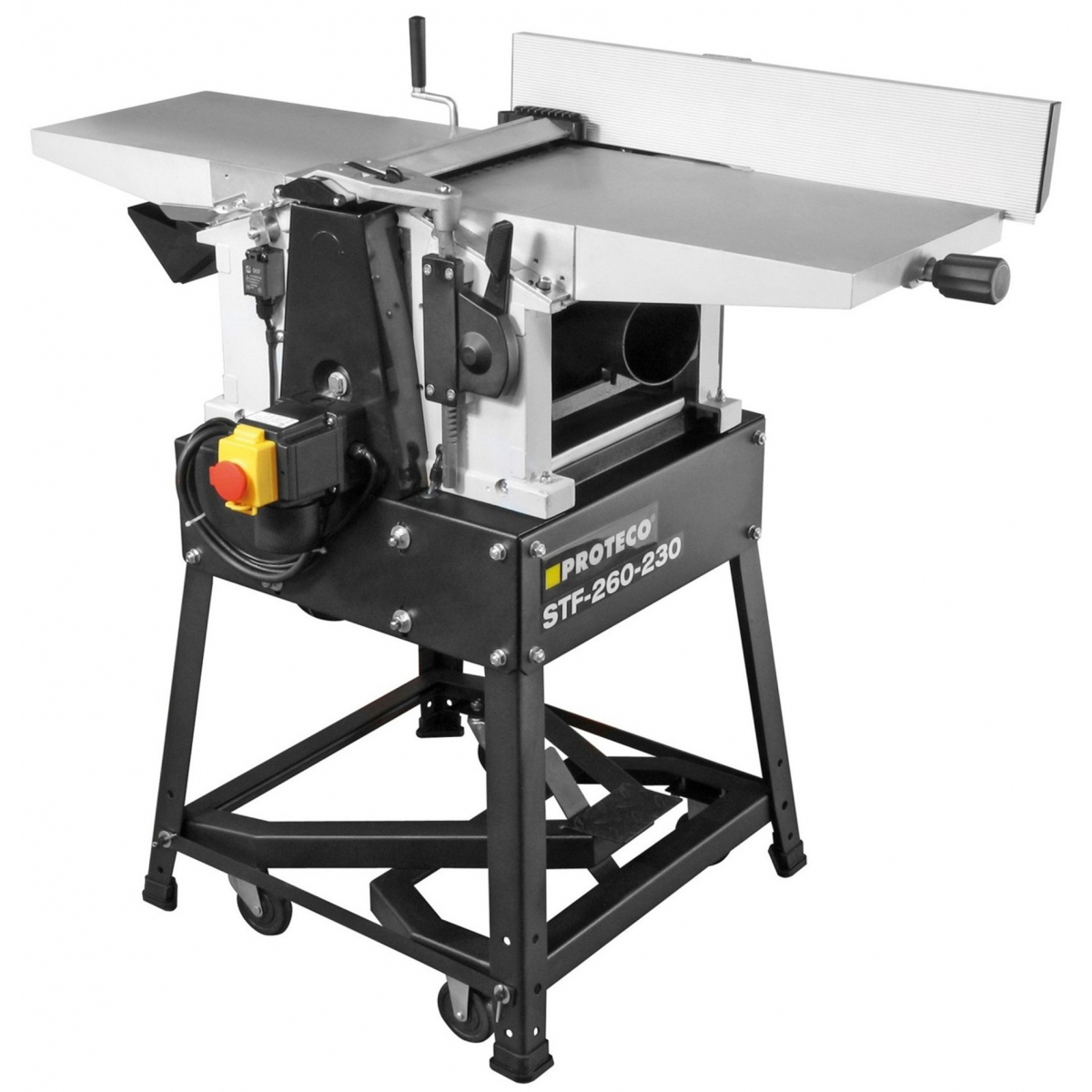

Srovnávací a tloušťkovací frézka STF-260-230

Srovnávací a tloušťkovací frézka STF-260-230 PROTECO slouží ke kvalitnímu a finálnímu opracování měkkého i tvrdého dřeva. Frézka umožňuje obrábět prkna, trámy, hranoly, palubky, latě a další dřevěné tvary a materiály do šíře 260mm. Tloušťkovací frézka se za pomoci pojezdového vozíku stává plně mobilním a tím i komfortním pomocníkem. Díky svému skvělému zpracování a mohutné konstrukci, jež je vyváženou kombinací oceli, hliníku a litiny, si hoblovka s protahem 260mm, jak je někdy frézka nazývána, získala místo a prestiž v celé řadě dílen, garáží a jiných prostorech našich zákazníků.

Frézka STF-260-230 je osazena výkonným 1 fázovým asynchronním motorem s měděným vinutím, který přes plochý řemen pohání nožový hřídel a následně i převodovku tloušťkování. Nožový hřídel o průměru 63mm je osazen 2 přebrousitelnými noži o délce 260mm z HSS materiálu. Pro maximální kvalitu povrchu je nožový hřídel umístěn v kuličkových ložiscích a uložen v pouzdrech, upevněných k litinovému tělu frézky pro eliminaci axiálních vůlí.

Pohon tloušťkování je zajištěn pomocí ozubeného převodu vůči nožovému hřídeli a následně primárním a sekundárním řetězovým převodem na podávací válce. Režim srovnávání, neboli hoblovka je proces, kdy je materiál tlačen po vrchních stolech ze slitiny hliníku proti nožovému hřídeli. K tomuto účelu je možné využít opěrné pravítko pro práci pod úhlem, který je součástí balení. Změna ubírané třísky se provádí zvýšením či snížením výšky stolu srovnávání, pomocí ručního kola. Ideální hodnotou pro maximální kvalitu povrchu je 1,5mm.

Demontáží pevného stolu srovnávačky pomocí ovládacích pák a překlopením odsávací hubice se aktivuje režim tloušťkování, neboli protah. Jedná se o proces, kdy je materiál automaticky obráběn a posouván podávacími válci. Změna ubírané třísky se provádí zvýšením či snížením výšky stolu tloušťkování pomocí ručního kola.

Ideální hodnotou pro maximální kvalitu povrchu je 1,5mm. Srovnávací a tloušťkovací frézka STF-260-230 je vybavena elektromagnetickým vypínačem s protiprachovou úpravou i funkcí STOP tlačítko, a dalšími prvky, zajišťující maximální bezpečnost a komfort obsluhy. Připojení srovnávací a tloušťkovací frézky STF-260-230 k síti, se provádí pomocí integrovaného 3 vodičového kabelu s pryžovým pláštěm a s ochranným kontaktem ve vidlici, přičemž průřez jednotlivých vodičů činí 1,5 mm².

Výhody hoblovky:

  • výkonný asynchronní motor
  • srovnávací stoly ze slitiny hliníku
  • tloušťkovací stůl z broušené litiny
  • nožový válec se 2 noži 260x20x2 HSS
  • vypínač s prachotěsným krytem
  • pojezdový vozík pro snadnou manipulaci
  • snadná kompletace

Rozsah dodávky:

  • Srovnávací a tloušťkovací frézka STF-260-230
  • Kryt nožového hřídele
  • Opěrné pravítko
  • Pojezdový vozík

Technické parametry:

Hmotnost: 66,00 kg
Provozní napětí: 230 V ~ 50 Hz
Příkon: 1,7 kW
Průměr odsávacího hrdla: 100 mm
Stůl srovnávací frézky: 1000x260 mm
Stůl tloušťkovací frézky: 400x260 mm
Průměr nožového hřídele: 63 mm
Otáčky nožového hřídele: 6500 ot/min.
Počet nožů v nožovém hřídeli: 2ks, 260x20x2 HSS
Max. tříska při srovnávání: 3 mm
Max. tříska při tloušťkování: 2,5 mm
Max. šíře obrobku při srovn.: 260 mm
Max. šíře obrobku při tloušť.: 260 mm
Max. výška obrobku při tloušť.: 150 mm
Úhel sklonu opěrného pravítka: max. 45 °
Nadrozměr: ano
