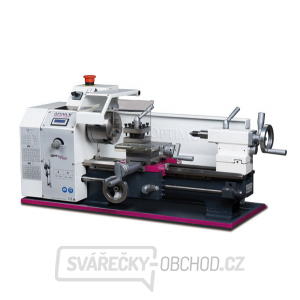

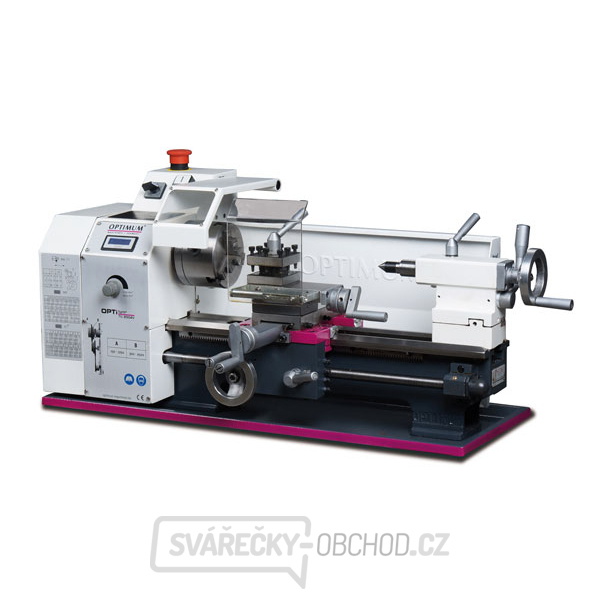

Stolní soustruh OPTIturn TU 2004V

  • Kompaktní, víceúčelový soustruh s plynulou regulací otáček vřetene, zobrazení otáček pomocí digitálního ukazatele.
  • Plynulá regulace otáček: 150 – 1 250 a 300 – 2 500 ot./min. Digitální ukazatel zvolených otáčekKalené vřeteno uložené v přesných kuželíkových ložiscích. Kalené čelo vřetene (DIN 6350). Koník je možno vychýlit ±2,5 mm pro soustružení kuželů. Velký rozsah řezání závitů pomocí sady výměnných kol.
  • S vodícím šroubem pro řezání závitů nebo automatický posuv. Prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené. Vymezení vůle u všech vedení pomocí klínových lišt. Přepínač chodu vpravo-vlevo s nulovou polohou. Provedení dle DIN 8606 (nástrojařská přesnost)

Technické parametry:
Výška hrotu 100 mm
Max. točný průměr nad ložem 200 mm
Kužel vřetene MK3
Vzdálenost mezi hroty 300 mm
Šířka lože 100 mm
Otáčky 150 – 2500 ot./min
Plynulá změna otáček ano
Počet rychlostních stupňů 2
Průchod vřetene 21 mm
Posuv pinoly 65 mm
Kužel pinoly koníka MK2
Posuv podélný 0,1– 0,2 mm/ot.
Max. posuv nožového suportu 55 mm
Max. posuv příčného suportu 75 mm
Závit metrický 0,5 –3 mm/ot.
Závit palcový 10 –44 záv./1"
Výška upnutí nožového držáku 14 mm
Příkon 600 W
Elektrické připojení 230 V
Rozměry (š × v × h) 830 × 425 × 360 mm
Hmotnost 61 kg
Dělení noniusů
Suport 23 mm/ot. - 0,25 mm
Příčný suport 2 mm/ot. - 0,05 mm
Nožový suport 1 mm/ot. - 0,02 mm
Koník 1 mm/ot. - 0,05 mm

Rozsah dodávky:

  • 3-čelisťové sklíčidlo Ø 100 mm s výměnnými čelistmi
  • Pevný hrot MK2
  • Pevný hrot MK3
  • Ochranný kryt sklíčidla
  • Čtyřstranný držák nože
  • Souprava výměnných kol pro řezání závitů
  • Kufřík s nářadím
  • Zkušební protokol
