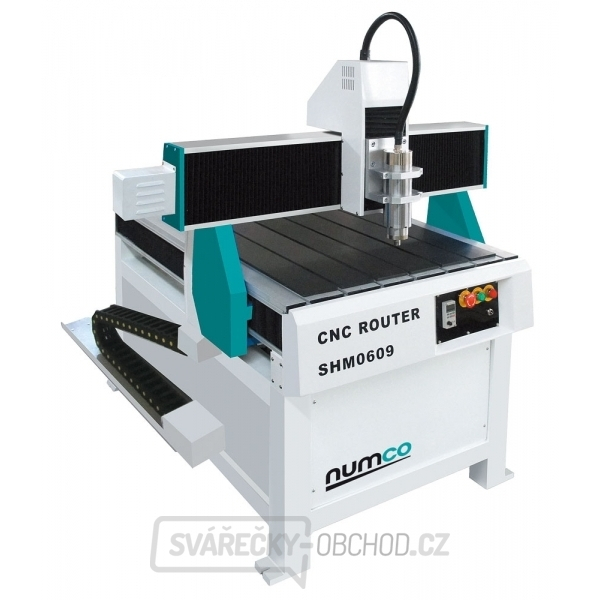

CNC router Numco SHG 0609

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.

Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu Kuličkové šrouby a lineární vedení je pečlivě zakrytováno proti pronikání hrubých nečistot.

Volitelné vybavení:
3F krokové motory nebo servomotory
Různé typy vřeten (rozsah otáček / upínání nástrojů / výkon) dle požadavků zákazníka
Vakuový stůl osazený vývěvou BUSCH
Rotační osa
Obrobková sonda
Chlazení na principu fixírky
Odsávání
Napájení 400 V


Technické parametry:

Řídící systém ARMOTE
Rozměry pracovního stolu : 780 × 1300 mm
Plocha pracovního stolu : T- drážky
Konstrukce stroje : Hliníkový odlitek
Koncepce - osa X. Z : Kluzné tyče a kuličkové šrouby
Koncepce - osa Y : Lineární vedení a kuličkový šroub
Rozsah posuvu - osa X : 600 mm
Rozsah posuvu - osa Y : 900 mm
Rozsah posuvu - osa Z : 120 mm
Otáčky : 0 – 24000 ot/min
Řídící systém : ARMOTE
Kleština : ER16
Pracovní posuv : 4400 mm/min
Rychloposuv : 6000 mm/min
Opakovatelná přesnost : 0.02 mm
Příkon : 1500
Elektrické připojení : 230 V
Rozměry : 1710 × 1585 × 1250 mm
Hmotnost : 195 kg

Rozsah dodávky:

2,5CAD/CAM software ZDARMA
